JAC Trucks. Manual - part 2

11

WARNING:
To minimize risk of personal injury in event of a collision or sudden stop, both
the driver and passenger seatbacks should always be in a nearly upright posi鄄
tion while the vehicle is in motion. The protection provided by the seat belts
may be reduced significantly when the seatback is reclined. There is greater
risk that the passenger will slide under the belt resulting in serious injury when
the seatback is reclined.
Adjustable Headrests (If installed)
The headrests in your JAC may be raised or lowered by releasing the lock
button on the headrest support. To raise the headrest, pull it up. To lower it,
press the headrest down. To move the headrest foreward , pull on the top. For
maximum effectiveness in case of an accident the headrest should be adjust鄄
ed so the top of the headrest is at the same height as the top of occupant's
ears. For this reason, the use of a cushion that holds the body away from the
seat back should not be used.
WARNING:
Do not operate vehicle with the headrests removed as injury to an occupant
may occur in the event of an accident. Headrests may provide protection a鄄
gainst neck injuries when properly adjusted.

Adjusting Armrest Angle (Driver's side only) (If installed)
The armrest will be raised or lowered manually.
To raise the armrest, pull it up.
To lower it, press the armrest down.

Adjusting Seatback Angle
To recline the seatback, lean forward to you're your weight off it, then pull up
on the recliner control lever at the outside edge of the seat. Now lean back un鄄
til the desired seatback angle is achieved. To lock the seatback into position,
release the recliner control lever.

10

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

13

SEAT BELT PIVOT

HEIGHT ADJUSTMENT (If installed)
The location of the upper anchorage point can be set (for greater belt comfort
and security) to any one of four preset positions. To adjust the seat belt pivot
push the knob upward or downward to the required setting, ensuring that it
engages one of the preset positions (on releasing the knob).The height ad鄄
juster must always be locked into position while the vehicle is stationary. Do
not attempt to ad just the height of the upper anchorage point while the vehi鄄
cle is moving. If you are any doubt as to the method of adjustment or the opti鄄
mum height position for your front seat belt always contact your nearest JAC
Dealer.

WARNING:
The height adjuster must be in the locked position when the vehicle is moving.

12

Lumbar Support Adjustment (If installed) (Driver's seat only)
The seats in some JAC are equipped with adjustable lumbar support.
The lumbar support can be adjusted in three stages to provide the most com鄄
fortable support.
1. Weak; 2. Medium; 3.Strong

Seat Cushion Height Adjustment (If installed) (Driver's seat only)
To raise or lower the front part of the seat cushion, tum the front knob forward
or rearward. To raise or lower the rear part of the seat cushion, turn the rear
knob forward or rearward.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

15

Adjusting Your Seat Belt
You should place the belt as low as possible on your hips, not on your waist. If
located too high on your body, the chances of sliding out from under it and
suffering serious injury or death are increased. Both arms should not be under
or over the belt. Rather, one should be over and the other under, as shown in
the illustration.

To Release the Seat Belt
The seat belt is released by pressing the release button in the locking buckle.
When it is released, the belt should automatically draw back into the retractor.
If this does not happen, check the belt to be sure it is not twisted, then try it a鄄
gain.

SEAT BELTS (3-Point Type)
To Fasten Your Belt
To fasten your seat belt, pull it out of the retractor and insert the metal tab into
the buckle. There will be an audible "click,, when the tab locks into the buckle.
The seat belt automatically adjusts to the proper length only after the lap belt
is adjusted manually so that it fits snugly around your hips. If you lean forward
in a slow, easy motion, the belt will extend and let you move around. If there is
a sudden stop or impact, however, the belt will lock into position. It will also
lock if you try to lean forward too quickly.
Check to make sure the belt is properly locked and that the belt is not twisted.

NOTE:
If the driver's seat belt is not fastened when the ignition key Is in the "ON" posi鄄
tion, the seat belt warning light will flash.

14

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

INSTRUMENTS & CONTROLS

16

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

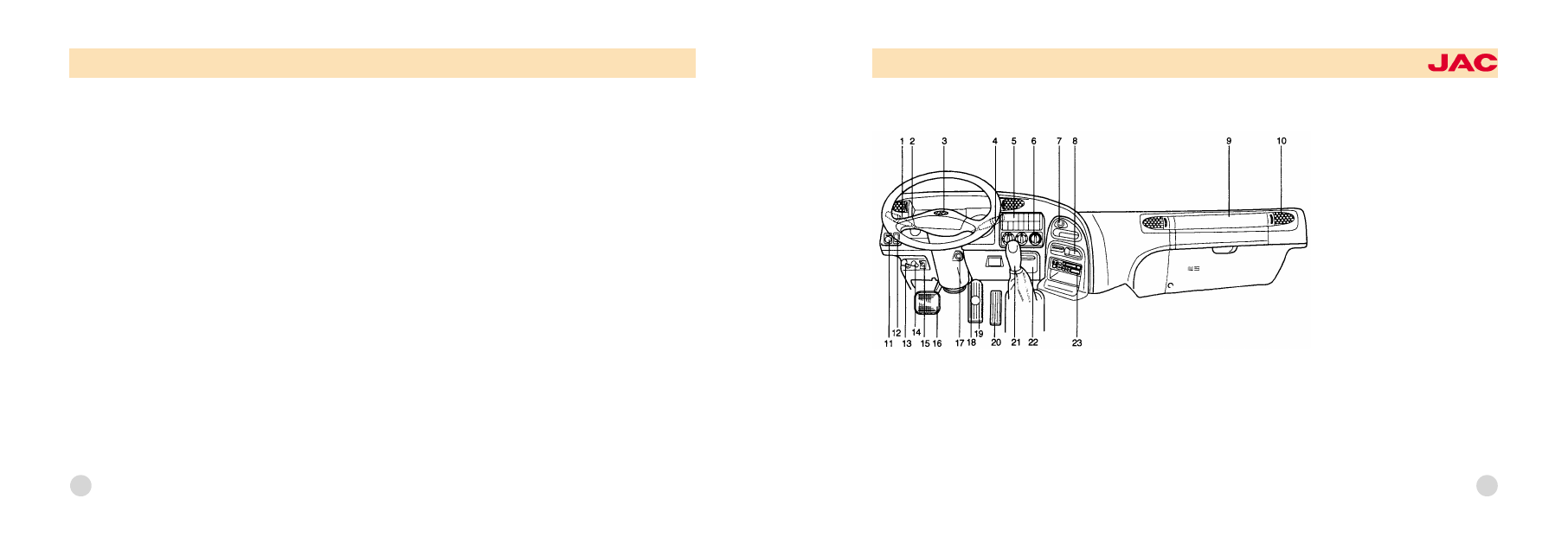

INSTRUMENTS AND CONTROLS

1. Head light/ High & Low beam/
turn signal switch
2. Control switches
3. Horn button
4. Wiper & washer/exhaust brake
switch
5. Control switches
6. Air conditioner control switches

7. Cigarrete lighter
8. Digital clock
9. Fuse box
10. Side ventilator louver
11. Horn convert switch
12. P.T.O switch
13. Parking brake
14. Engine RPM adjustable knob
渊E芋 not冤
15. Work light switch
16. Clutch pedal
17. Start switch
18. Steering wheel adjusting lever
19. Brake pedal
20. Accelerator pedal
21. Shift lever
22. Ashtray
23. Audio system

17
