JAC Pick-Up. Manual - part 3

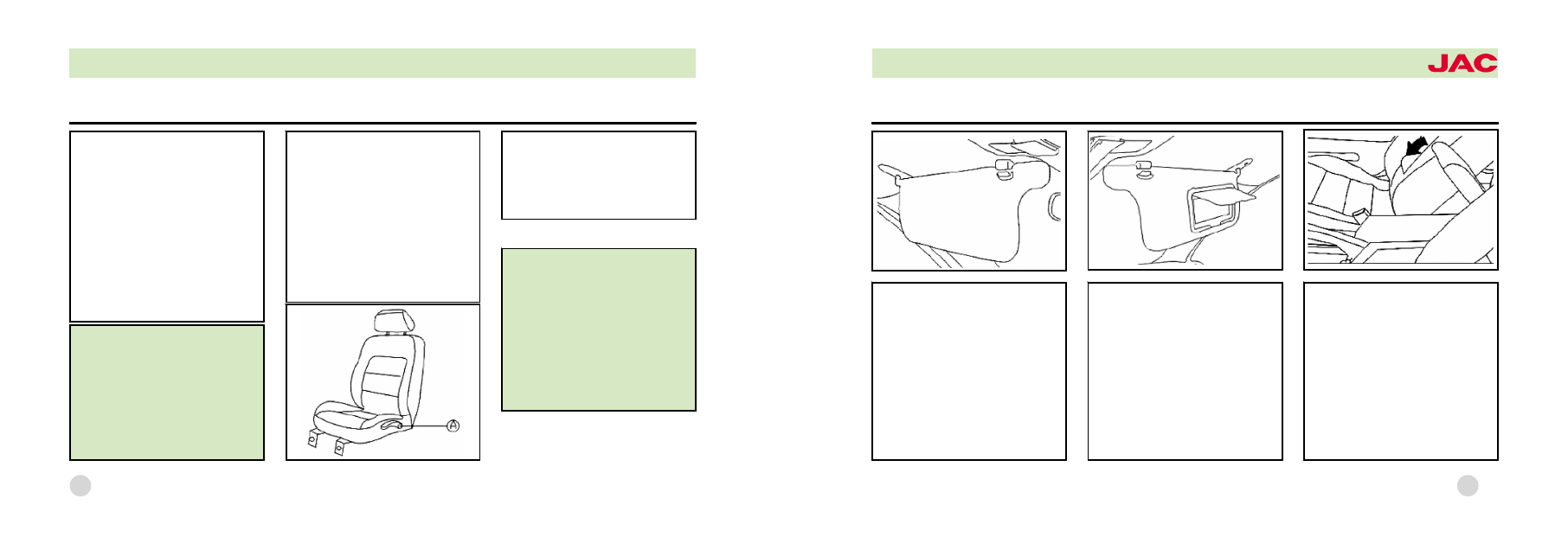

Vanity Mirror

The optional vanity mirror is fitted
at the right side of the sun visor.

Handle

Lift up the handle to the position
as indicated and lower it down
gently. The handle can be lev鄄
eled then in addition to closing
middle utility box.
A utility box is provided in the
middle handle of the front seat.

Sun Visor

Handle

Sun Visor

Use the sun visor can shield
frontal sunlight.

1 -17

Front Seat

Caution:

No objects are allowed in the foot
well as the pedal action may be
hindered during sudden braking or
an accident. In this case you may
fail to stop your vehicle, press the
clutch pedal or step on the gas.

Caution:

Seats can only be adjusted when
the vehicle is stationary with a
view to safety!
Take care to adjust your seat! It
may result in failures or injury
due to negligence and uncon鄄
trolled operations!

Driver's Seat

It is recommend to adjust driver's
seat as follows:

荫

Adjust your seat longitudinally

to allow easy and full pedal en鄄
gagement.

荫

Adjust your seat angle to com鄄

pletely suit your back and allow
easy access to the uppermost
wheel point.

Passenger's Seat

It is recommend to adjust pas鄄
senger's seat as follows:

荫

Adjust your seat back to cer鄄

tain up straight position.

荫

No difficulty in putting your feet

in the foot well.

荫

Locate the seat as back as

possible.

A 原 Tilting Your Seat Back

Lean against the back of seat
back and tilt it with the aid of out鄄
side seat handle.

1 -16

OWNER爷S MANUAL

pick-up

Caution:

To avoid an expected vehicle
movement, the handbrake shall
be engaged reliably while park鄄
ing. Also the first gear can be
selected as necessary.
Note that fully press the hand鄄
brake to return its original rest
position while releasing hand鄄
brake. Partial release may over鄄
heat the braking system and re鄄
sult in braking degradation. This
may also lead to an early wear
for the rear brake disks.

Manual Gearbox

Do not select the reverse gear until
the vehicle comes to a full stop.
Fully press the clutch pedal when
the engine is running, wait a mo鄄
ment to avoid abnormal noises
from gear shifting. The reverse light
will illuminate when the reverse
gear is selected and the ignition
switch is turned to ON Position.
Do not rest your hand on the gear

lever while driving. In this case
your hand's load can be trans鄄
ferred to the shifting yoke and
leading to an early wear.

Caution:

Never remove your ignition key until
the vehicle has been completely
stopped. Otherwise the steering
lock may be engaged unexpectedly.
Leave your ignition key in the lock
under no circumstances during
your absence, even for a tempo鄄
rary one.
In particular, a child left alone in
the vehicle may start the engine or
other electric devices such as
power windows.

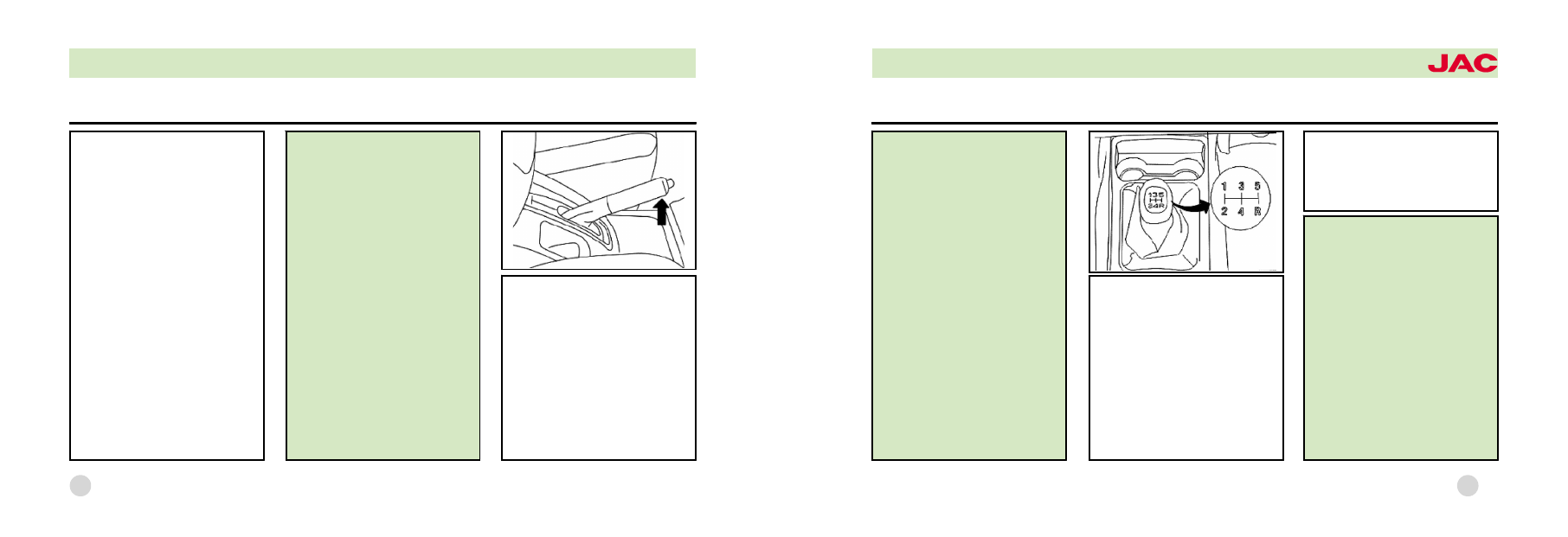

Handle Brake

1 -19

Pedal

Handle Brake

Never hinder pedals or place any
objects in foot well which may
slip under pedals.
No dust carpet or other auxiliary
coverings are allowed to be
placed under the area of pedals.
As:

荫

It may need more braking trav鄄

el in case of a defective braking
device.

荫

Both the clutch and accelera鄄

tion pedals are always required
to be fully pressed.

荫

All pedals shall be allowed to

return their original positions
freely.

Caution:

No objects are allowed in the foot
well as the pedal action may be
hindered during sudden braking
or an accident. In this case you
may fail to stop your vehicle,
press the clutch pedal or step on
the gas.

Lifting up handbrake forcibly while
parking. The first gear may be se鄄
lected if parking on s steep surface.
The braking light will illuminate
when the handbrake is engaged
and the ignition switch is on.
To release the handbrake, gently
lift the lever and push the lock but鄄
ton inward (as shown in figure) and
press the handle fully to its rest po鄄
sition.

1 -18

OWNER爷S MANUAL

pick-up

Do not run the engine at a high
speed or full throttle unless it
reaches the working tempera鄄
ture.
When a catalytic converter is pro鄄
vided, it is not recommended to
start your vehicle by simply drag鄄
ging it over 50m. This may dam鄄
age the catalytic converter as a
result of unburned fuel.
Use on -board batteries from
other vehicles as much as possi鄄
ble to support your vehicle's
start before dragging it.

Starting Your Engine

Petrol Engine

The engine comes with a jet that
can provide properly -ratioed
gas/fuel mixture at ambient tem鄄
perature.
Do not step on the gas either for
a cold or hot engine before or
during staring your vehicle.
Stop for 30 seconds before re -
starting the engine if you fail to
start it within 10 seconds initially.
The electric fuel pump fuse may
blow if it fails at the second at鄄
tempt.
Properly step on the gas after
starting if your engine is ex鄄
tremely hot.

Turning off Your Engine

Wait approximately 2 minutes in鄄
stead of turning off your engine im鄄
mediately following a long -time
and high-load operation.

Caution:

The radiator fan continue to run a
while (about 10 minutes) when
your engine is turned off and the
key has been turned to OFF posi鄄
tion. Sometimes the fan can be re-
energized after a pause as the
cooling fluid temperature rises due
to poor ventilation.
A hot engine, subject to direct
sunlight, may dramatically increase
temperature in the engine bay.
Watch out while working therein.

1 -21

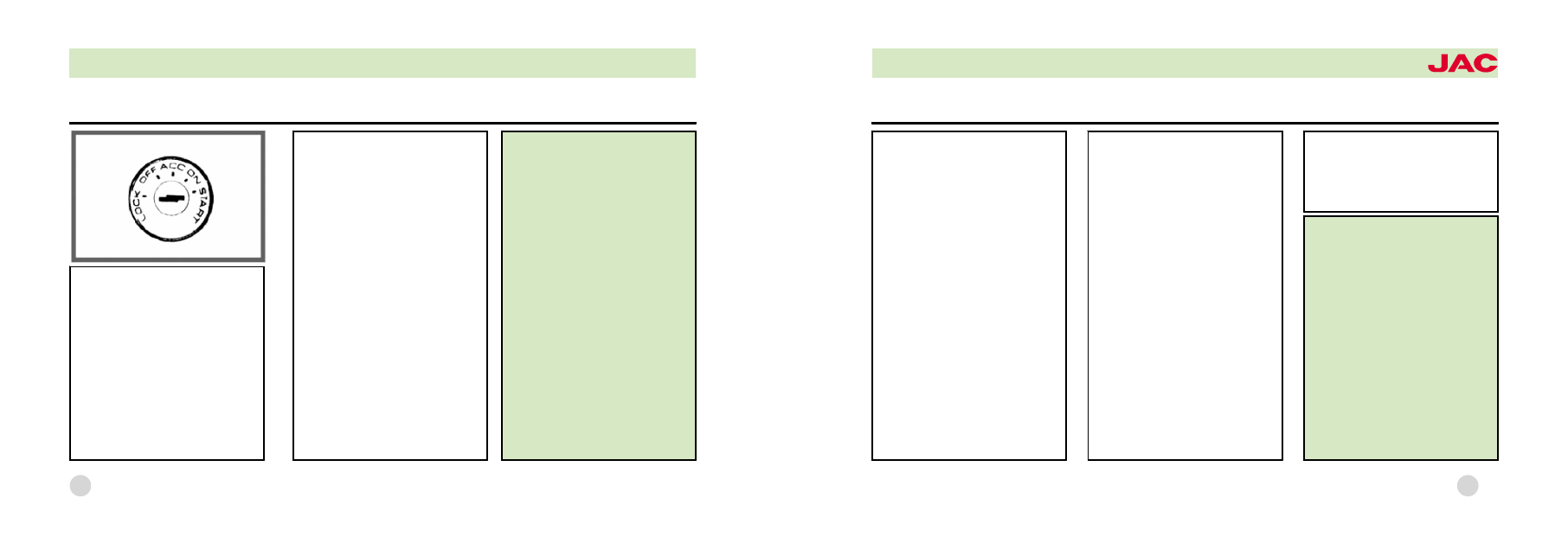

"LOCK": this position allows the
key to be inserted or removed
from the ignition switch.
"OFF": this position turns off the
vehicle.
"ACC": this position connects the
battery for accessories.
"ON": this position turns on the
vehicle and the ignition key re鄄
mains in while the engine is run鄄

Ignition Switch

Starting Your Engine

Caution:

An engine running at idle is a se鄄
rious health hazard in confined
spaces.
Position the gear lever at neutral
and fully press the clutch pedal
(where a manual gearbox is pro鄄
vided) during the startup. In this
case, the only load for the starter
is to crank the engine.
Release your ignition key immedi鄄
ately once the engine is running
on its own.
Temporary noises may be heard
during a cold start as the oil pres鄄
sure is to be established for com鄄
pensating tappet clearance, and
this is normal and acceptable.

ning.
"START": when the key is turned
to this position, engine starts.
When the key is released, it re鄄
turns to the "ON" position auto鄄
matically.

1 -20

OWNER爷S MANUAL

pick-up

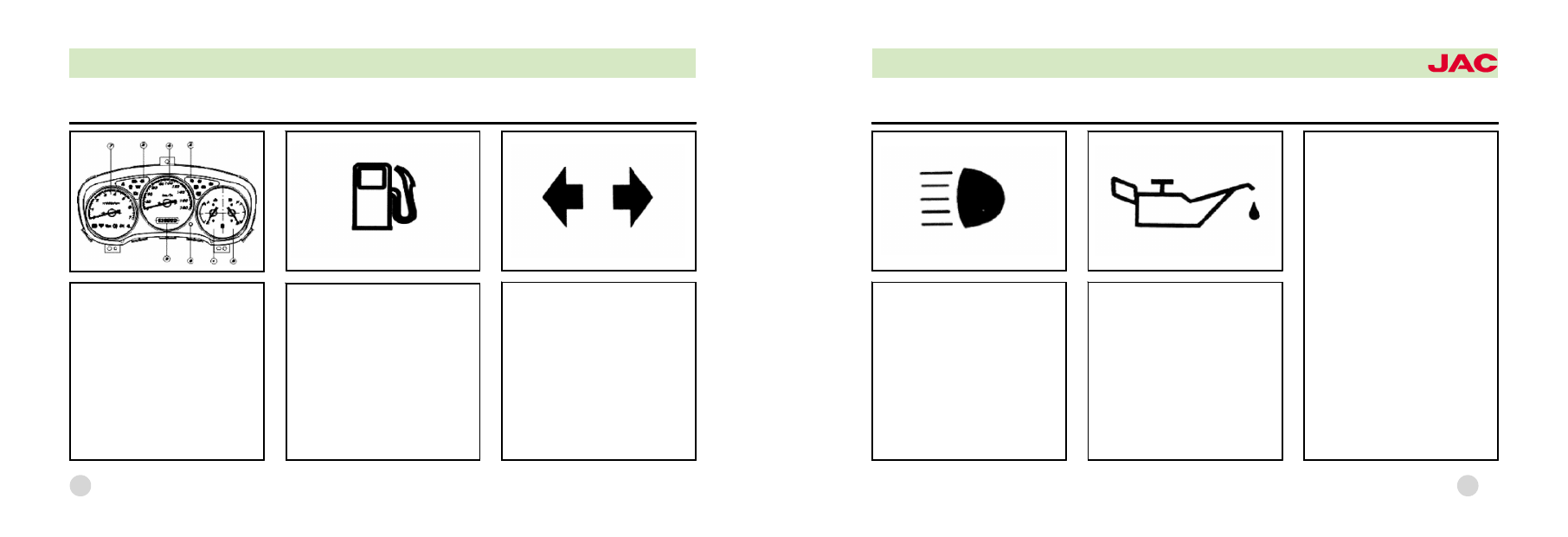

Indicator

Main Beam Indicator
This indicator will illuminate
when the main beam of head鄄
lamp is enabled.

Oil Pressure Indicator
The oil pressure indicator will il鄄
luminate when the ignition switch
is turned to ON Position and the
engine is not running, which will
go off when the engine is run鄄
ning normally. It presents low oil
pressure if illuminated during
driving and an immediate exam鄄

ination shall be carried out for
the oil level in the crankcase.
Please contact immediately the
franchised JAC service provi -
ders to inspect your lubricating
system provided the oil level is
not acceptable.

1 -23

Instrument Panel

(1) Water Temperature Gauge
(2) Direction Indictor
(3) Odometer
(4) Speedometer
(5) Level Gauge
(6) Reset Button
(7) Tachometer

Fuel Level Indicator

The level indicator is normally
off and turns on when the fuel
level becomes low.

Direction Indictor

Turn on the direction indicator or
hazard warning switches, the
corresponding indicators and
lamps will illuminate at the same
time.

Indicator

1 -22

OWNER爷S MANUAL

pick-up
