Iveco EuroCargo (12 to 26 t). Manual - part 155

528930

FRONT SWAY BAR

Removal

On the lower side of the vehicle, loosen the front
U-bolt (3) nuts (4) and remove from the housing.

- Loosen the nuts (2) fastening the sway bar connecting

rod to the chassis mount.

- Remove the mounts from the axle and remove the sway

bar (5) with connecting rod from the vehicle.

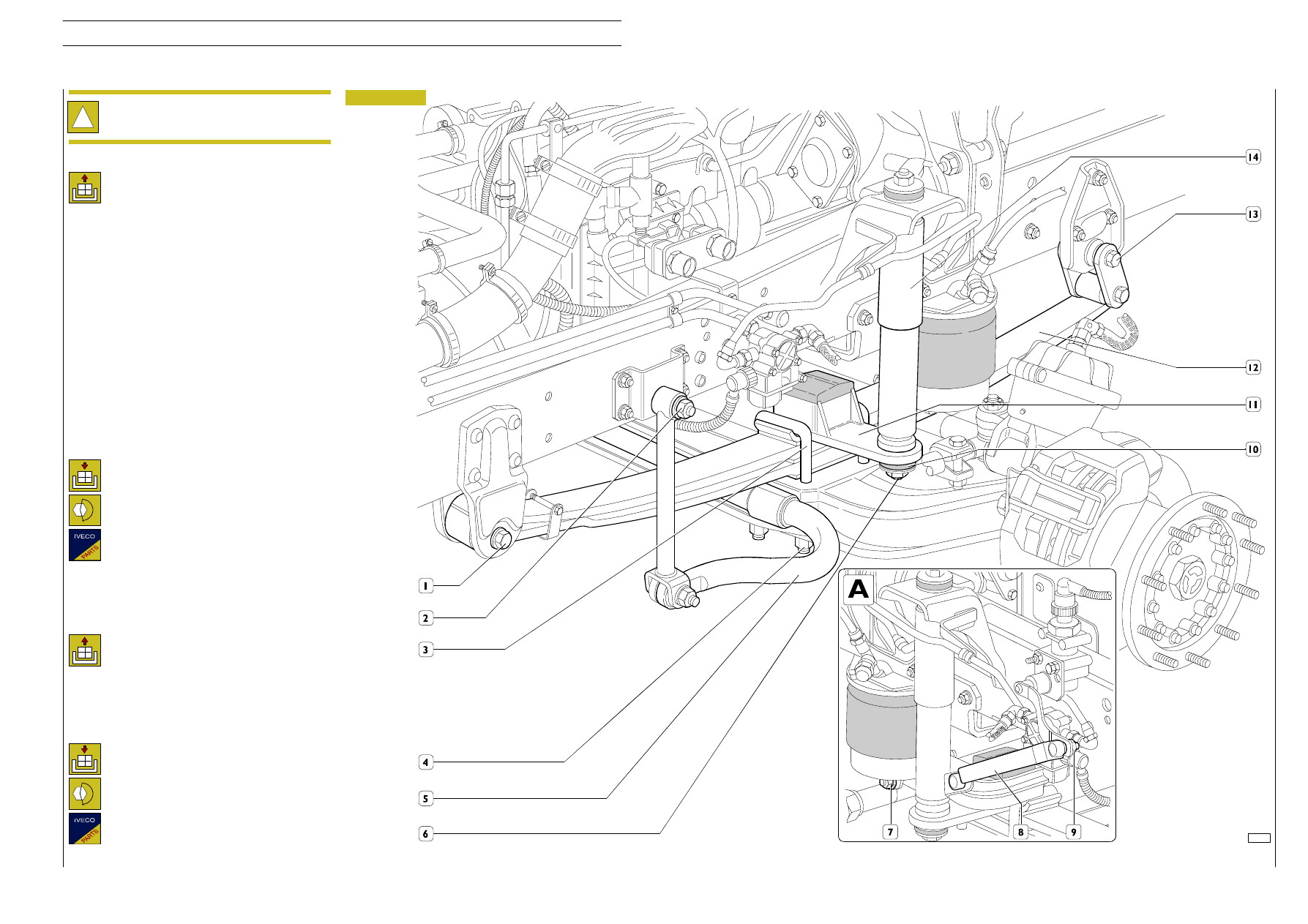

72821

Figure 34

!

Disconnect the battery cables before starting
removal-refitting operations.

Refit by reversing the removal sequence. Fasten
screws and nuts at the specified torque.

Lock nuts must be replaced and fastened at the
specified torque.

Check that:

- U-bolt threading is in good conditions. If

required, reface the threading or replace the
part.

Refitting

Refit by reversing the removal sequence. Fasten
screws and nuts at the specified torque.

Lock nuts must be replaced and fastened at the
specified torque.

Check that:

- U-bolt threading is in good conditions. If

required, reface the threading or replace the
part.

Refitting

A = Part seen from the right-hand side of the vehicle.

Removal

Arrange the vehicle on level ground, block the
rear wheels with wedges and proceed as follows:

- Loosen the front wheel fastening nuts, lift the vehicle and

position it on stands.

- Arrange hydraulic jack 99321024 under the wheels,

remove the fastening nuts and remove the wheels.

- Loosen the nuts (6), taking the pad (10) and remove the

shock absorber (14).

- On the lower side of the vehicle, loosen the nuts (4) and

remove the U-bolt (3) taking the plate (11).

- Loosen the nut and remove the rear pin (13) anchoring

the leaf spring (12) to the chassis mount.

- Loosen the nut and remove the front leaf spring (12)

anchoring pin (1) to the chassis mount. Lower the axle
and remove the complete leaf spring.

- Loosen the nut (9) and disconnect the tie-rod (8).
- Loosen the nut (7), remove the screw and disconnect

the air spring from the leaf spring.

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR PNEUMATIC SUSPENSIONS

73

Base - February 2003

FRONT PNEUMATIC SUSPENSION
REMOVAL-REFITTING

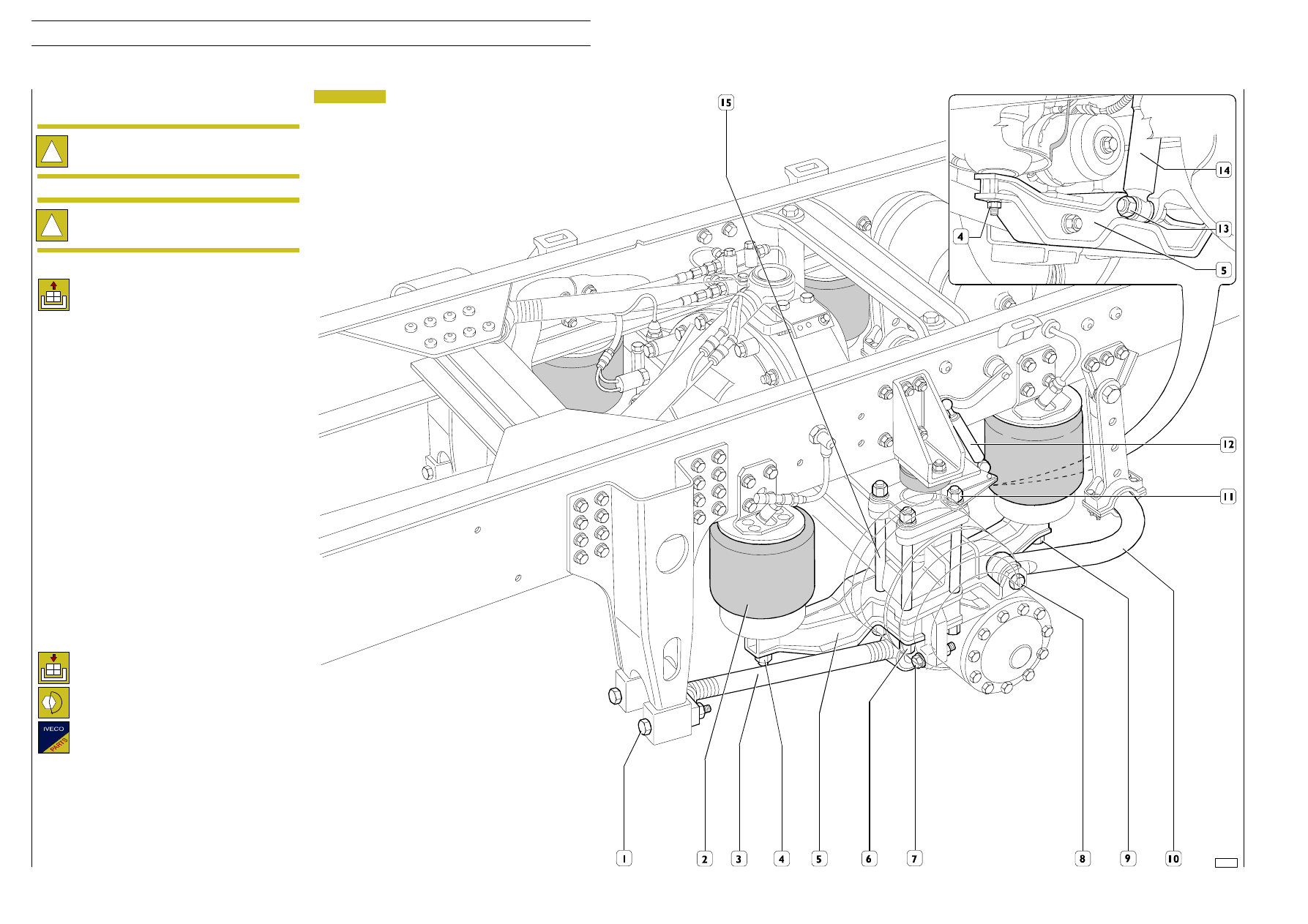

72822

Figure 35

!

Disconnect the battery cables before starting
removal-refitting operations.

Removal

Arrange the vehicle on level ground, block the
rear wheels with wedges and proceed as follows:

- Loosen the front wheel fastening nuts, lift the vehicle and

position it on stands in the point shown by (

⇒).

- Arrange hydraulic jack 99321024 under the wheels,

remove the fastening nuts and remove the wheels.

- Loosen nut (13) and remove the shock absorber (14).

- Remove the air spring (2) and (11) fastening nuts (4) and

(9).

- Remove the sway bar (10) fastening bolts (8).

- Loosen the fastening nuts and disconnect the level valve

tie-rid (12).

- Loosen the fastening nuts (6), taking the plates and

remove the U-bolts (15).

- Loosen the reaction rod (3) fastening bolts (1) and (7).

- Remove the suspension arms from the vehicle (5).

Refitting

(Models 120E..P-FP/130E..P-FP/150E..P-FP)

!

The following paragraph describes the procedure for
model 130E..FP and is suitable also for the other
models.

Refit by reversing the removal sequence. Fasten
screws and nuts at the specified torque.

Lock nuts must be replaced and fastened at the
specified torque.

Check that:

- U-bolt (15) threading is in good conditions. If

required, reface the threading or replace the
part.

E

URO

C

ARGO

T

ECTOR

12-26 t

74

FRONT AND REAR PNEUMATIC SUSPENSIONS

Base - February 2003

REAR PNEUMATIC SUSPENSION
REMOVAL-REFITTING

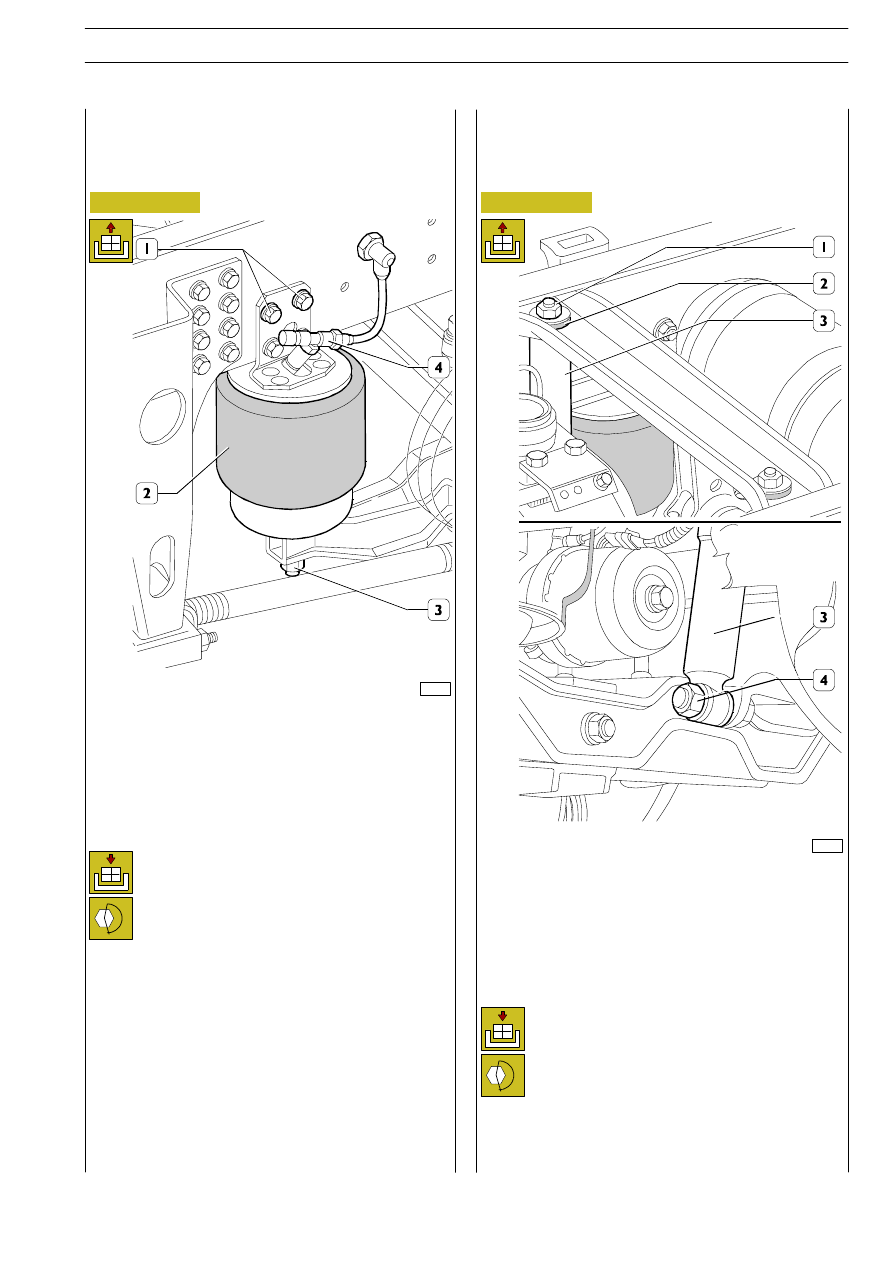

72823

Figure 36

Removal

- Disconnect the air supply tubes (4).

- Loosen the chassis fastening screws (1).

- Loosen the nuts (3) and remove the air springs (2).

Refitting

Refit by reversing the removal sequence. Fasten
screws and nuts at the specified torque.

500940

REAR SHOCK ABSORBERS

500731

REAR AIR SPRINGS

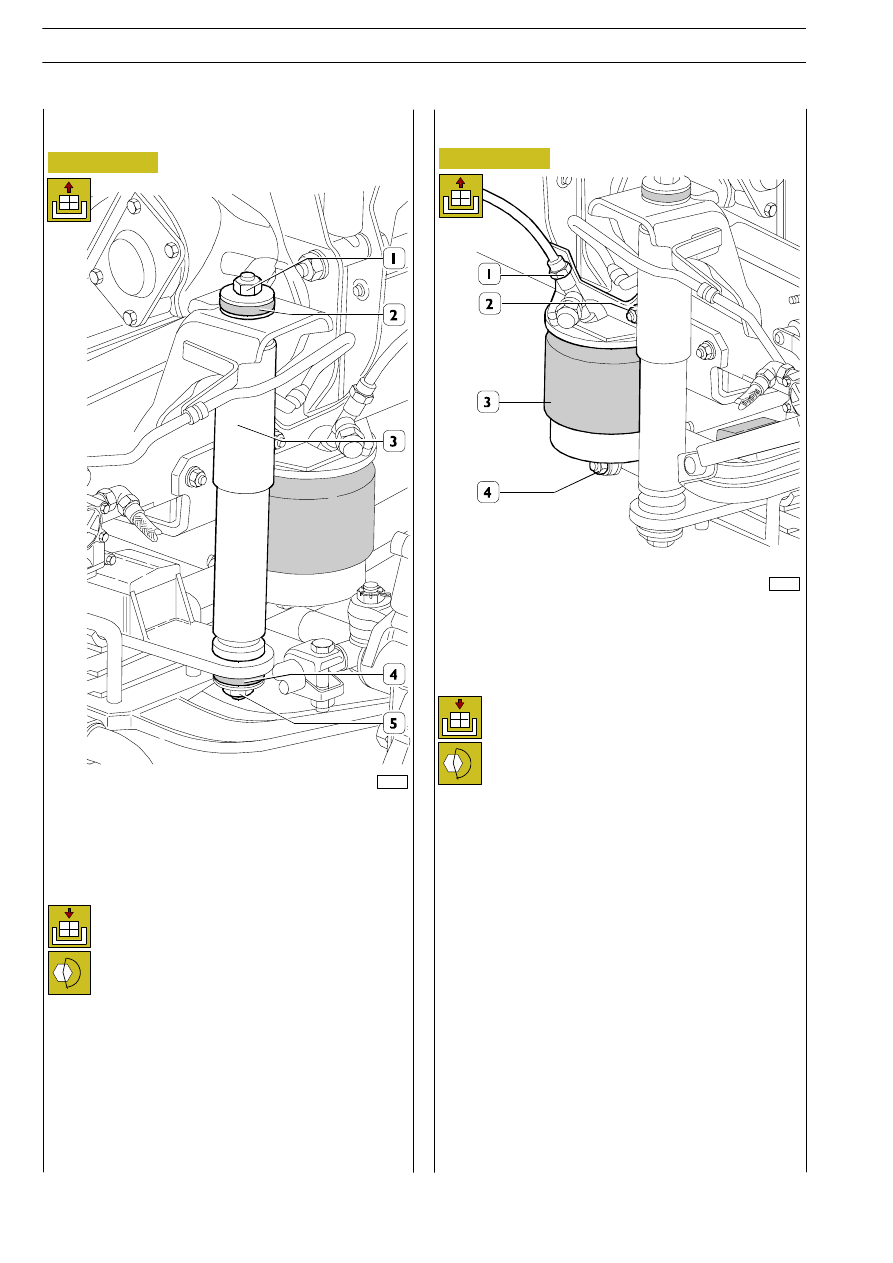

72827

Figure 37

Removal

- Loosen the lower fastening nuts (4).

- Loosen the upper fastening nuts (1) and take the pads.

- Remove the shock absorbers from the vehicle (3).

Refitting

Refit by reversing the removal sequence. Fasten
screws and nuts at the specified torque.

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR PNEUMATIC SUSPENSIONS

75

Base - February 2003
