FRONT AND REAR MECHANICAL SUSPENSIONS

31

Base - February 2003

FOR MODEL

HENDRICKSON

260 E 28 KE

Length L

Open (mm)

Closed (mm)

Stroke (mm)

565

± 3

362

± 3

203

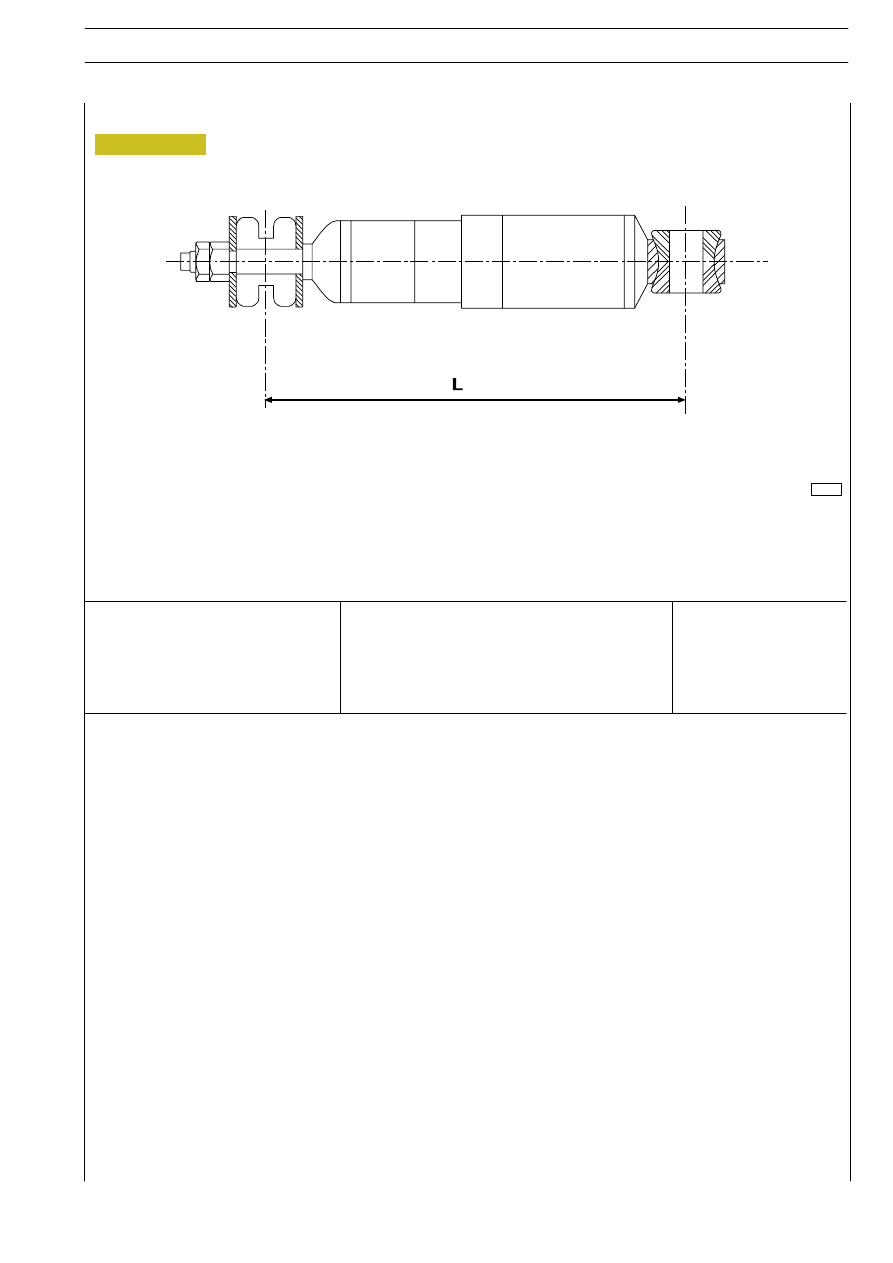

Figure 17

74087

Shock absorber features and data - Models 260E..

NO

YES

Insufficient lubrication.

Lubricate carefully.

Noisy or inefficient shock absorbers.

Overhaul shock absorbers.

Worn wheel bearings; wrong play.

Carefully check bearings and replace worn parts.

Loosen leaf spring mounts.

Check mounts and replace chassis fastening rivets, if
loose.

Loose leaf spring bundle for broken central fastening
pin.

Overhaul leaf springs and replace central pin and
respective lock nut.

Loose leaf spring bundle for broken spring fastening
bracket rivets.

Check leaf spring fastening brackets and replace
fastening rivets.

4

-

The vehicle pulls to one side

5

-

The suspensions are too flexible

6

-

Creaking, knocking and noise in general

Main suspension operating problems:

1

-

Noisy suspension

2

-

Irregular or excessive tyre wear

3

-

The vehicle tends to shift to one side

NO

NO

NO

NO

1

NOISY SUSPENSION

YES

YES

YES

YES

YES

E

URO

C

ARGO

T

ECTOR

12-26 t

32

FRONT AND REAR MECHANICAL SUSPENSIONS

Base - February 2003

NO

YES

Wrong tyre caster.

Check caster and overhaul carefully.

Wrong wheel toe-in.

Check correct wheel toe-in.

Low tyre pressure.

Check and restore correct tyre inflation pressure.

Sudden accelerations.

Accelerations should be gradual.

Unsuitable speed on gravel surfaces.

Adapt speed to terrain.

Excessive wheel bearing play.

Adjust play and lubricate bearing with TUTELA MR3
grease.

NO

NO

NO

NO

2

IRREGULAR OR EXCESSIVE

TYRE WEAR

YES

YES

YES

YES

YES

Loose leaf spring bundle for broken spring fastening
bracket rivets.

Check leaf spring fastening brackets and replace
fastening rivets.

NO

YES

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR MECHANICAL SUSPENSIONS

33

Base - February 2003

NO

YES

Low, irregular tyre pressure.

Check and restore correct tyre inflation pressure.

Wrong front wheel geometry.

Check and overhaul wheel geometry.

Wrong front wheel bearing play.

Adjust bearing play.

Ineffective hydraulic shock absorbers.

Disassemble shock absorbers and overhaul or replace
them.

NO

NO

3

THE VEHICLE TENDS TO

SHIFT TO ONE SIDE

YES

YES

YES

NO

YES

Incorrect load arrangement.

Check load and arrange evenly on the load bed.

Wrong pressure of all tyres.

Check and restore correct tyre inflation pressure.

4

THE VEHICLE PULLS TO ONE SIDE

YES

Damaged leaf spring.

Overhaul leaf spring and replace, as required.

YES

NO

E

URO

C

ARGO

T

ECTOR

12-26 t

34

FRONT AND REAR MECHANICAL SUSPENSIONS

Base - February 2003
