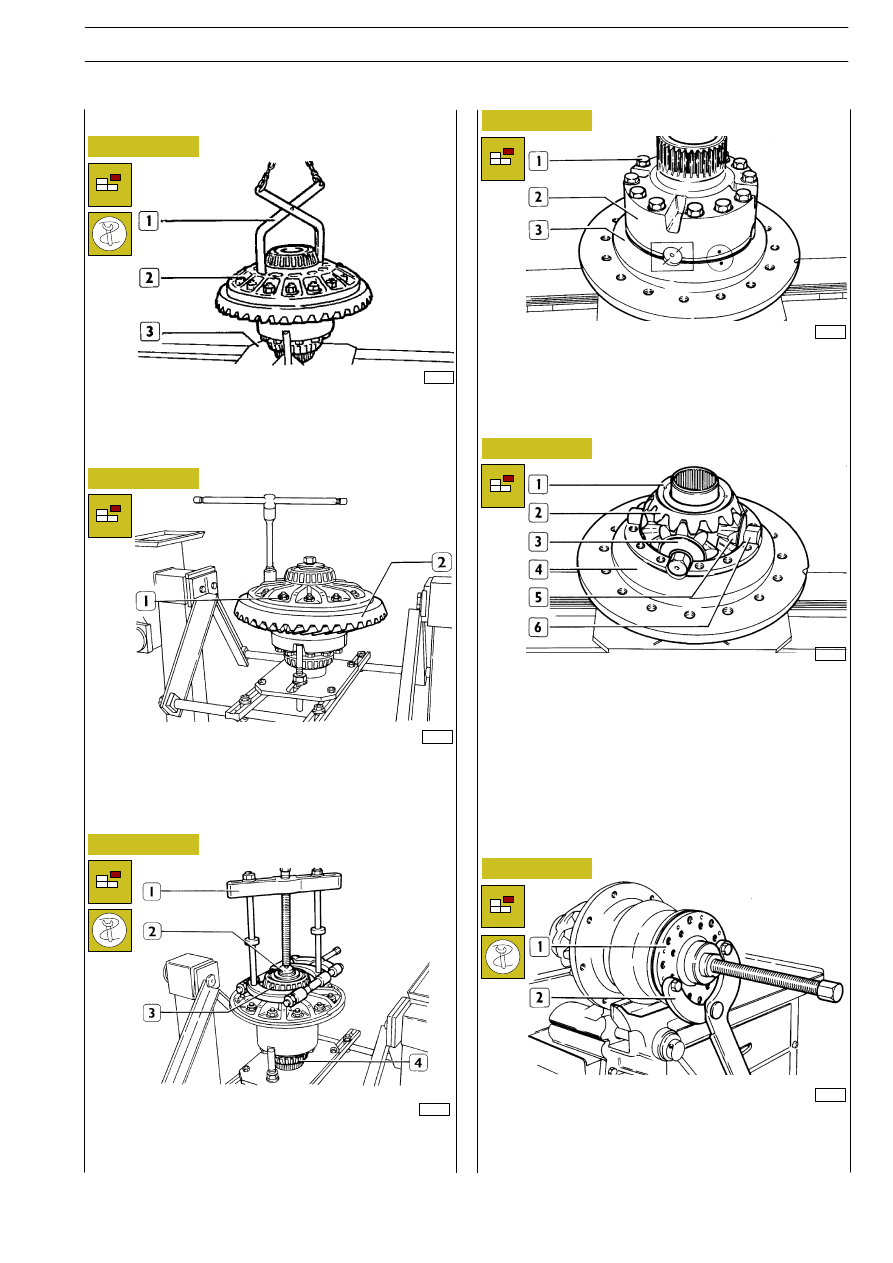

Remove differential gear (2) with the associated thrust washer
(1). Remove spider (6) with the four planetary gears (5)
complete with thrust washers (3). Take the spider/planetary
gear assembly apart. Remove the other differential gear with
its thrust washer from the half cage (4).

Use hook (1) to raise the gear cage assembly and position on
stand 99371047 (3).

19379

36316

Figure 18

Figure 19

Figure 20

Figure 21

Figure 22

Figure 23

Unscrew nuts (1) and remove them with screws. Drive out
bevel crown wheel (2).

Dismantling gear cage

36317

Use tool 99348001 (1) and reaction block 99345055 (2) to
remove bearing (3) and bearing (4).

19383

19382

Mark the two casing halves (2 and 3) and the spider as
indicated in the figure.
Unscrew screws (1) joining the casing halves. Lift the casing half
(2).

526249

Dismantling bevel pinion support

19384

Prevent the flange from rotating using tool 99370317 (2) and
use a universal extractor or appropriate tool (1) to remove
the transmission attachment flange from the bevel pinion.

E

URO

C

ARGO

T

ECTOR

12-26 t

AXLES IN TANDEM MERITOR (REAR)

67

36318

36319

Figure 24

Figure 25

Figure 26

Figure 27

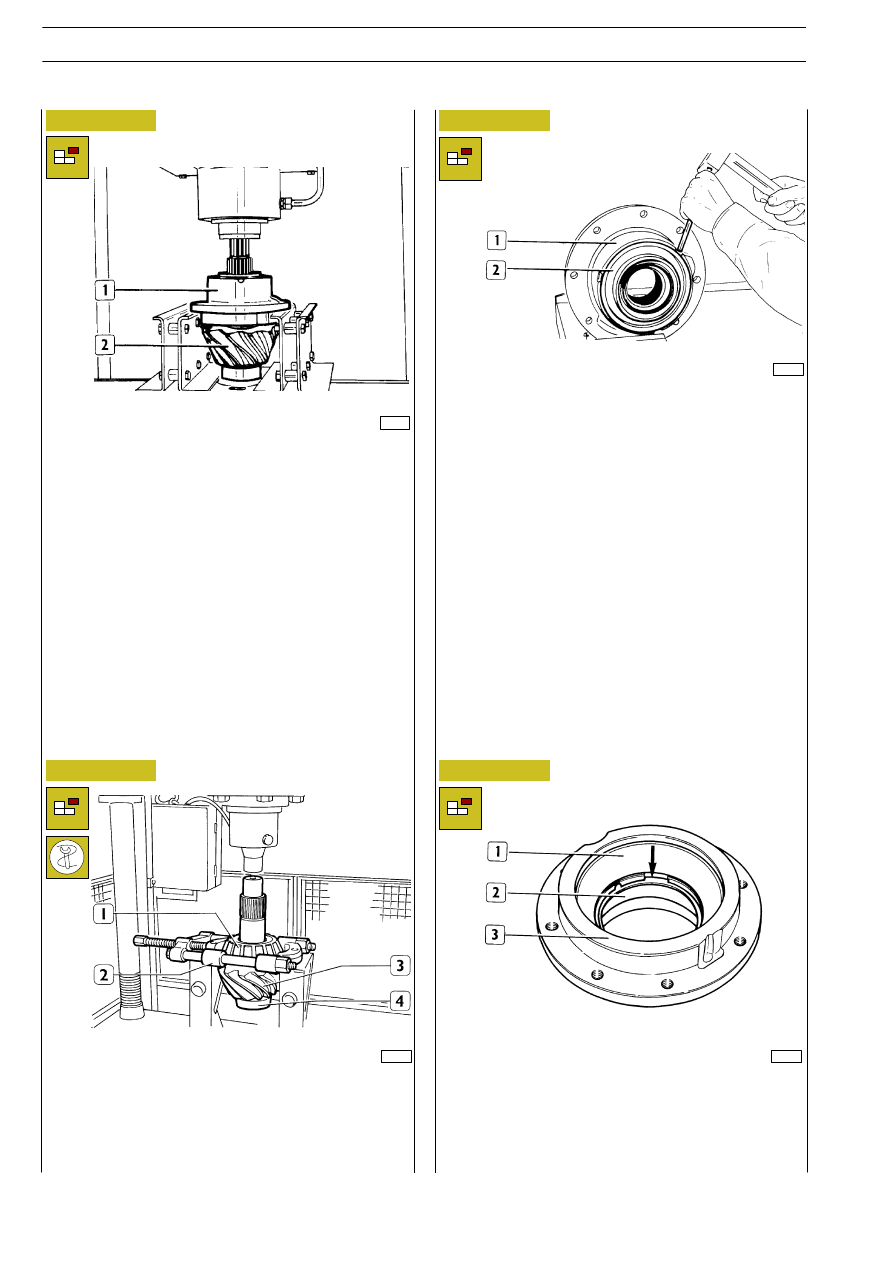

Position the pinion support under a press and drive out bevel
pinion (2) complete with intermediate bearing, rear bearing
and adjustment ring from bevel pinion support (1). Remove
adjustment ring from bevel pinion.

Apply tool 99348001 (2) under taper roller bearing (1) and use
a press to remove from bevel pinion (3). If necessary, remove
rear bearing (4) from bevel pinion (3) in the same way
(destructive operation).

19388

19389

Use a punch to remove seal carrier cover (2) from bevel
pinion support (1). Then remove front bearing from support.

Apply a drift to the point arrowed in the diagram and drive out
outer race (2) of front bearing from bevel pinion support (3).
Upturn the support and remove the intermediate bearing
outer race (1).

E

URO

C

ARGO

T

ECTOR

12-26 t

68

AXLES IN TANDEM MERITOR (REAR)

Base - February 2003

20958

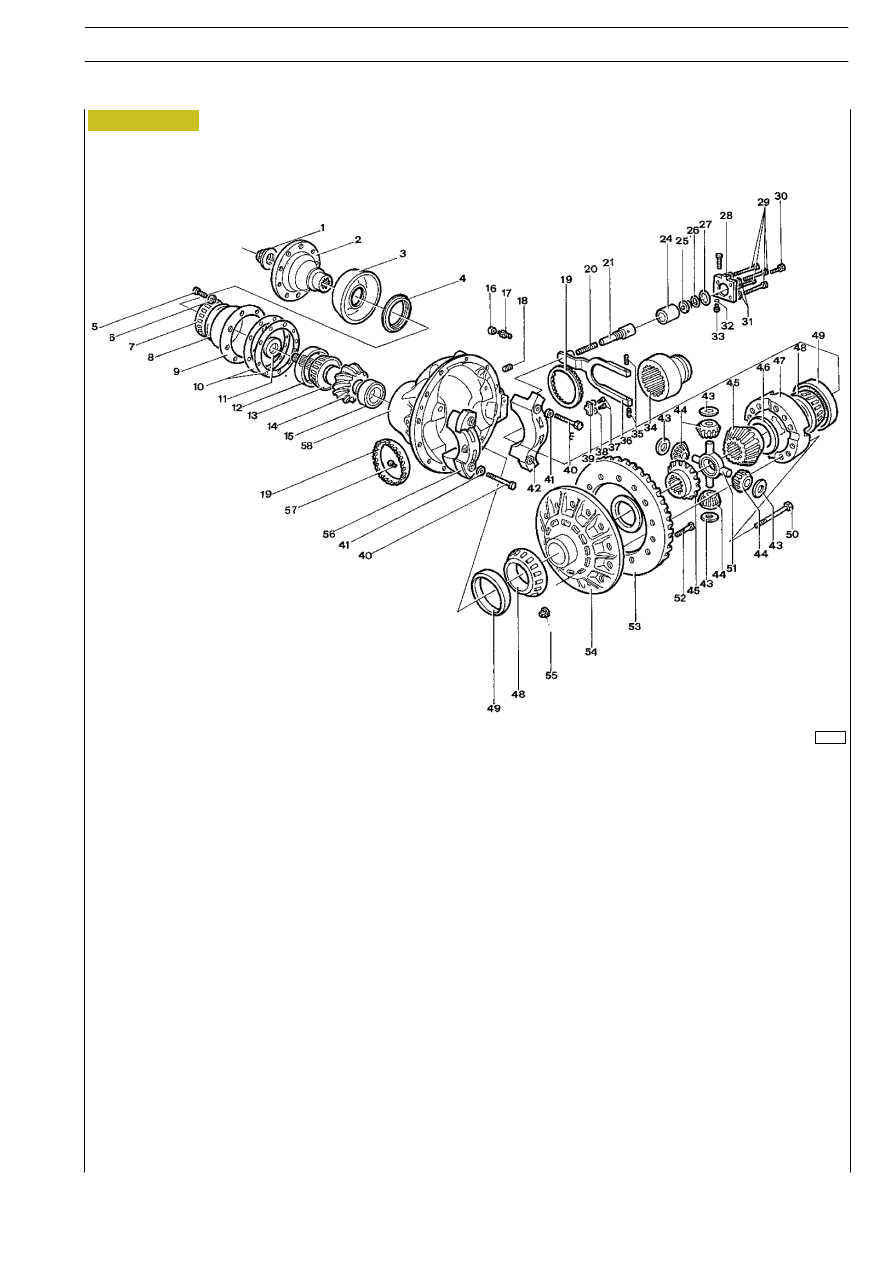

Figure 28

DIFFERENTIAL COMPONENTS (with differential lock)

1. Bevel pinion nut - 2. Flange - 3. Deflector - 4 .Seal holder cover - 5. Screw - 6. Washer - 7. Front bearing - 8. Outer race - 9.

Support - 10. Adjustment shim - 11. Adjustment ring - 12. Outer race - 13. Intermediate bearing - 14. Bevel pinion -

15. Rear bearing - 16. Lock nut - 17. Sending unit - 18. Plug - 19. Adjustment ring nut - 20. Spring - 21. Shaft - 24 .Cylinder - 25.

Piston - 26. Sealing ring - 27. Copper ring - 28. Cover - 29. Screws - 30. Screw - 31. Washers - 32. Copper washer -

33. Threaded plug - 34 .Sliding sleeve - 35. Roll pins - 36. Fork - 37. Screws - 38. Washer - 39. Plate - 40. Screw -

41. Washer - 42. Cap - 43. Thrust washer - 44. Planetary gear - 45. Differential gear - 46. Thrust washer - 47. Half cage -

48. Bearing - 49. Outer race - 50. Screw - 51. Spider - 52. Screw - 53. Bevel crown wheel - 54. Half cage - 55. Nut -

56. Cap - 57. Locking pin - 58. Differential casing

E

URO

C

ARGO

T

ECTOR

12-26 t

AXLES IN TANDEM MERITOR (REAR)

69

36321

36321

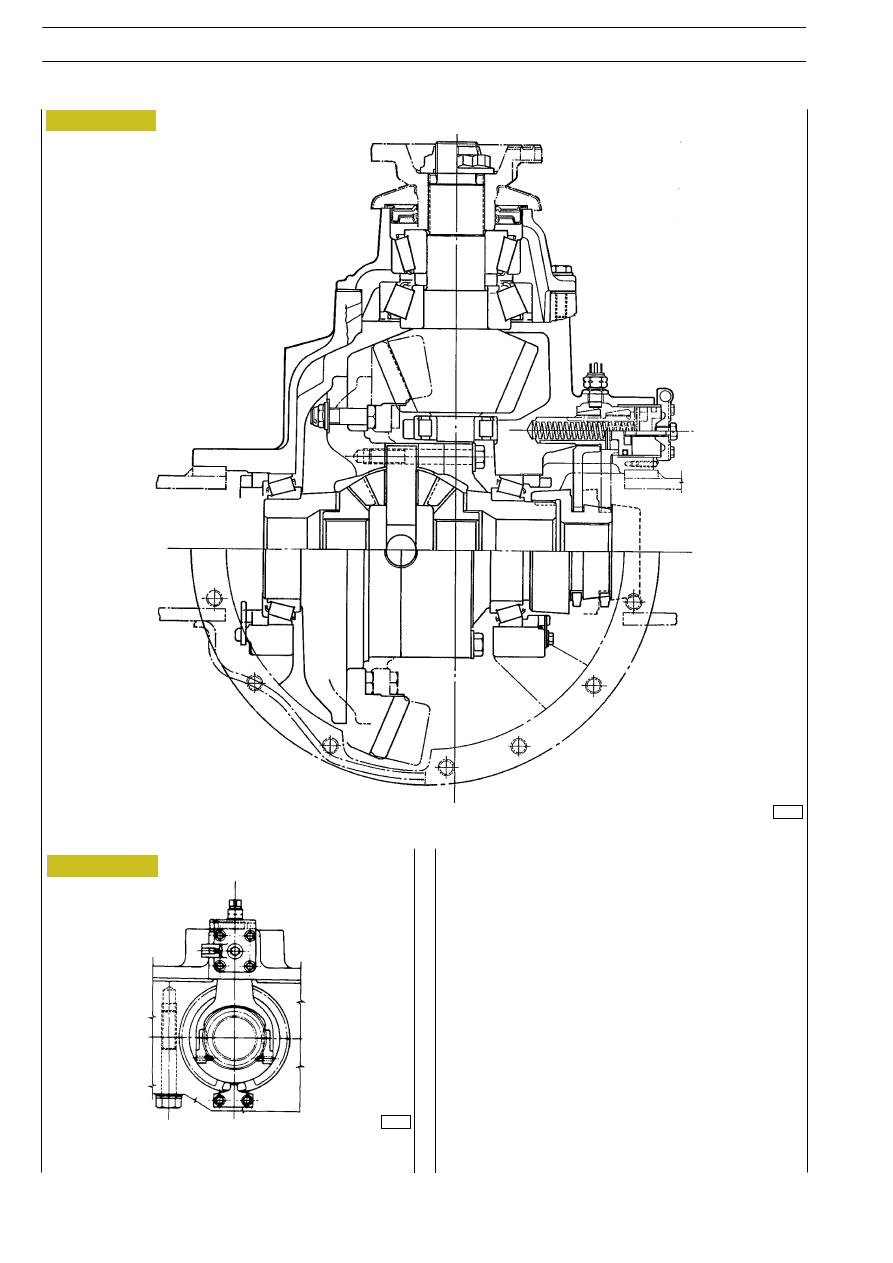

Figure 29

Figure 30

SECTION OF DIFFERENTIALS PR 140 E (R0868)

View of differential unit with differential lock device.

E

URO

C

ARGO

T

ECTOR

12-26 t

70

AXLES IN TANDEM MERITOR (REAR)

Base - February 2003
