OIL LEAKAGE FROM

OUTPUT SHAFT

Seal in output flange faulty or missing.

Fit a new seal.

13

YES

YES

YES

YES

Bolts of output flange loose.

Tighten output flange bolts.

NO

O-ring of flange retaining plate damaged or missing.

Replace flange retaining plate O-ring.

DIRTY OIL

Fluid and filters require changing.

Change fluid and filters.

YES

NO

See point 10.

YES

Overheating.

NO

Replace filter/seals.

YES

Fluid filters/seals damaged.

NO

Inferior quality fluid.

Use recommended fluid.

14

NO

176

ALLISON GEARBOX MD 3060P

E

URO

C

ARGO

T

ECTOR

12-26 t

Base - February 2003

ALLISON GEARBOX MD 3060P

177

E

URO

C

ARGO

T

ECTOR

12-26 t

TIGHTENING TORQUES

PART

TORQUE

Nm

(kgm)

Screws securing converter box to engine

49 to 58

(4.9 to 5.8)

Screws securing adapter - flexible plate

34

(3.4)

Hose fittings for gearbox-exchanger connection

54 to 68

(5.4 to 6.8)

Connection ring nut of external wiring to electric gearbox connector

2 to 3

(0.2 to 0.3)

Screws securing control module to gearbox

57 to 68

(5.7 to 6.8)

Oil filter covers screws

51 to 61

(5.1 to 6.1)

Oil drain plug

25 to 32

(2.5 to 3.2)

Turbine speed sensor securing screw

12 to 14

(1.2 to 1.4)

Engine revolution sensor securing screw

30 to 35

(3 to 3.5)

Output speed sensor securing screw

30 to 35

(3 to 3.5)

Suction filter cover securing screw

12 to 14

(1.2 to 1.4)

Screw securing valve bodies to control module

12 to 14

(1.2 to 1.4)

Screws connecting pressure switch to valve body

5 to 8

(0.5 to 0.8)

Electronic gearbox connector screws

5 to 7

(0.5 to 0.7)

Pressure plugs on gearbox bottom

10 to 13

(1 to 1.3)

Output flange screws

30 to 35

(3.0 to 3.5)

Vent

12 to 16

(1.2 to 1.6)

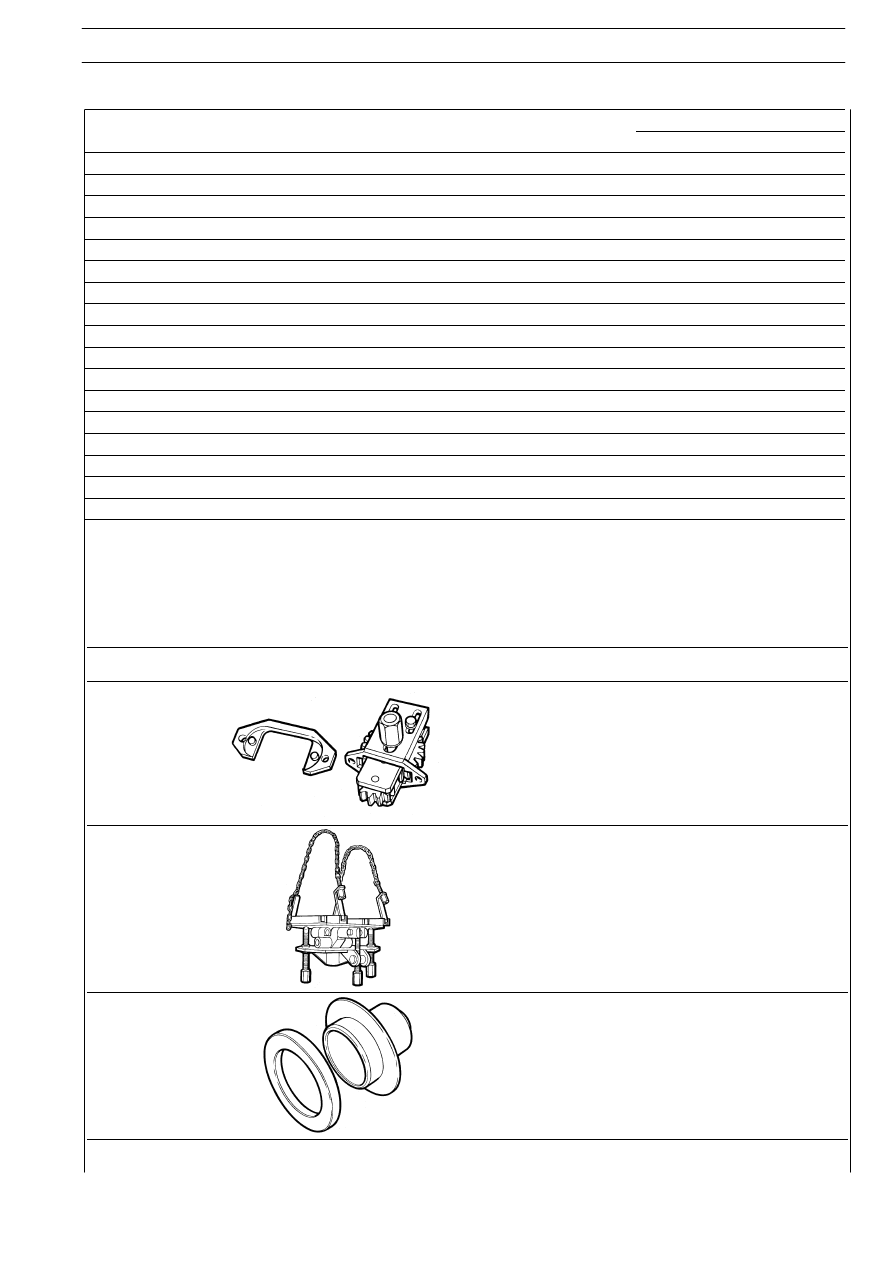

TOOLS

TOOL No.

DENOMINATION

99360322

Engine flywheel rotation tool

99370629

Gearbox bearing support during vehicle disconnection and
re-connection

99374013

Keying device for sealing ring assembly

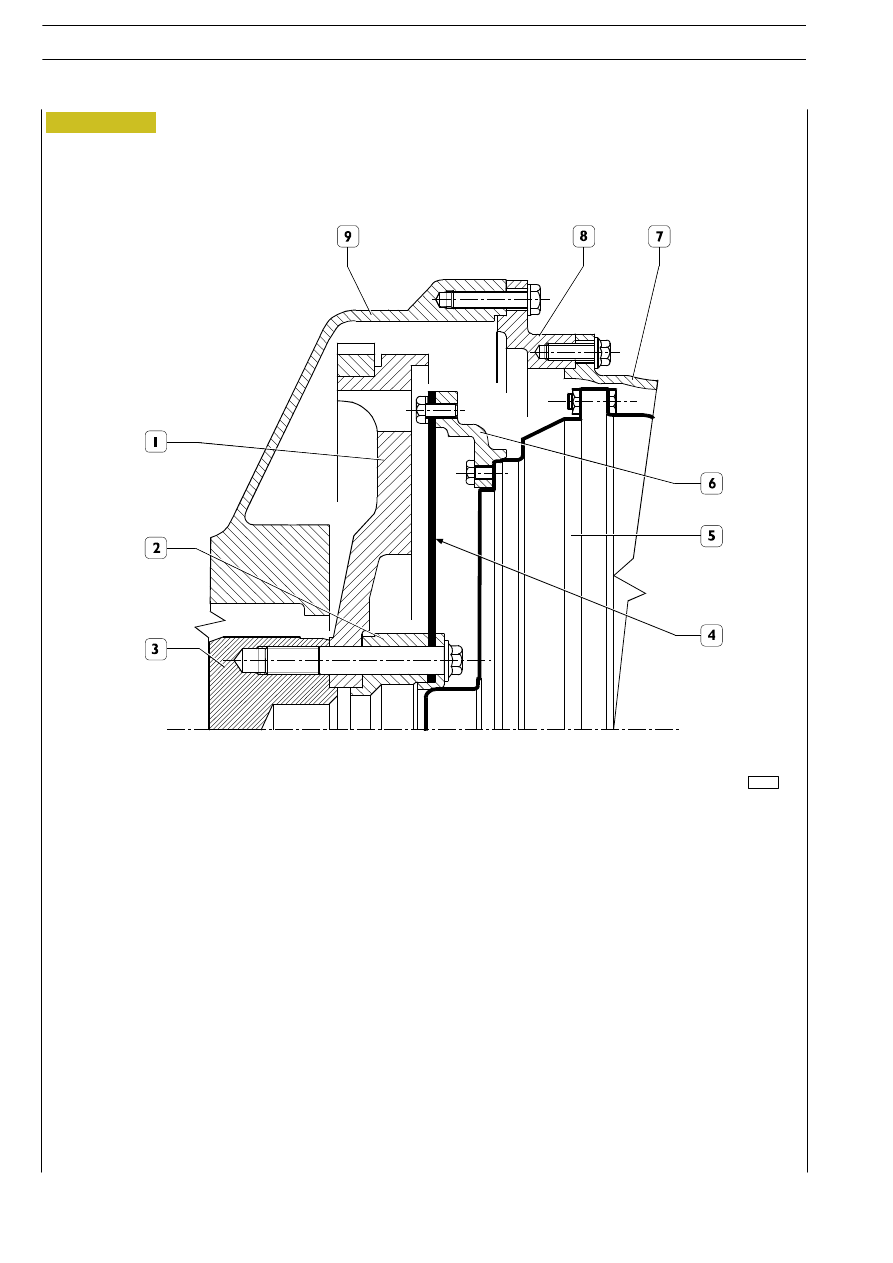

DIAGRAM SHOWING CONNECTION BETWEEN TRANSMISSION AND ENGINE

1. Engine flywheel - 2. Spacer - 3. Crankshaft - 4. Connection plate - 5. Transmission - 6. Connection plate adapter -

7. Converter housing - 8. Coupling flange - 9. Flywheel housing.

Figure 5

52121

178

ALLISON GEARBOX MD 3060P

E

URO

C

ARGO

T

ECTOR

12-26 t

Base - February 2003

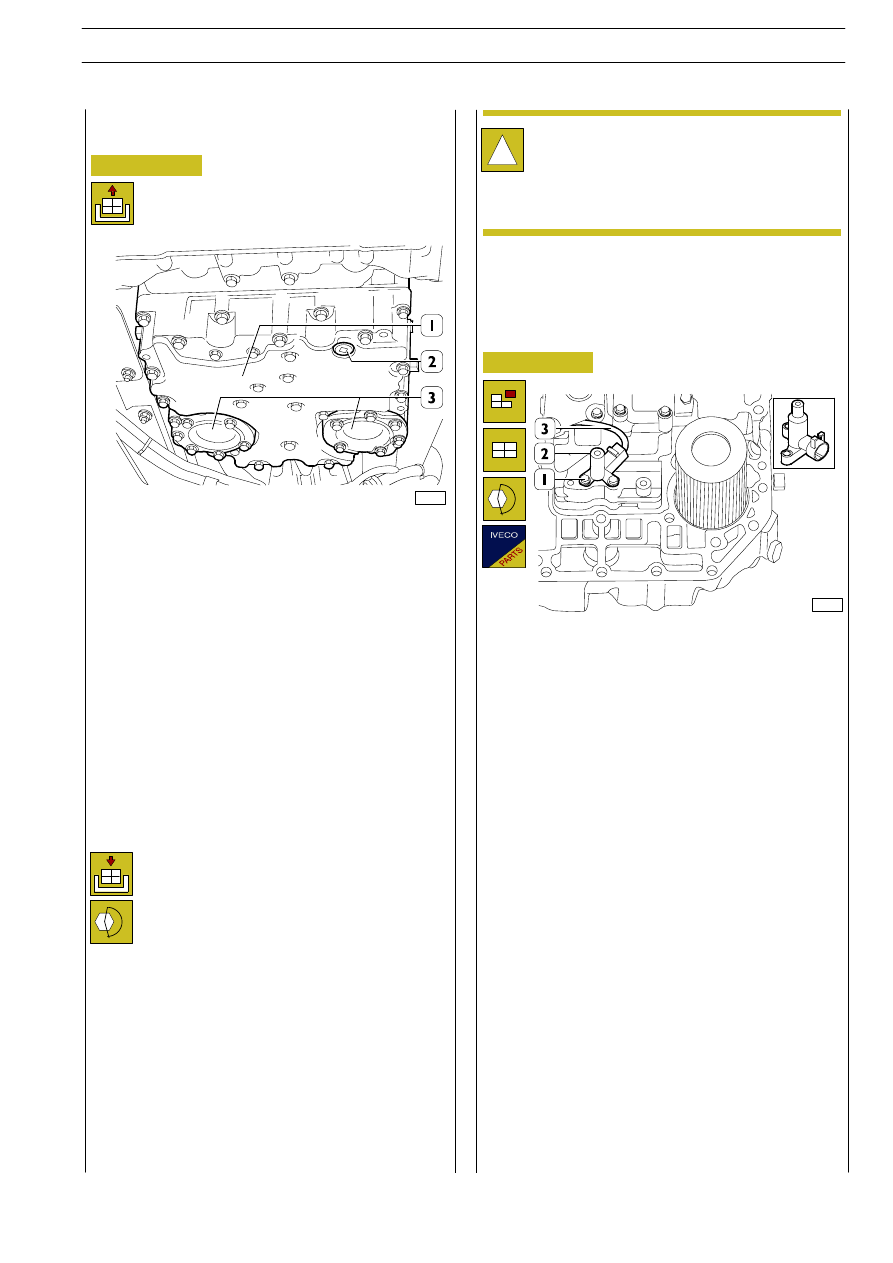

To replace turbine speed sensor (2), disassemble gearbox
control module complying with the previously described pro-
cedure.

Disconnect wiring from sensor (3).

Unscrew the two screws (1) connecting sensor to valve ca-
sings.

Install the new sensor by tightening screws (1) to a torque of
12 to 14 Nm.

Connect wiring (3) to sensor.

Assemble gearbox control module again according to the pre-
viously described procedure.

Disconnecting

52063

Position vehicle on a bridge.
Drain gearbox oil at operating temperature (71º

÷ 93ºC) re-

moving the drain plug (2) of the control module (1). After hav-
ing discharged the oil, re-assemble the plug (2) with a tighten-
ing torque equal to 25

÷ 32 Nm.

Disassemble oil filter covers (3) by unscrewing the 12 screws
securing the gearbox control module. Remove filters and ga-
skets.
Disconnect the electric connector connecting external wiring
to gearbox.
Hold gearbox control module with a proper hydraulic jack fit-
ted with a support (module weighs 25 kg.).
Unscrew all the screws securing the gearbox control module
to the main box.
By adequately operating, remove control module from gear-
box compartment.

Refitting

To assemble gearbox control module, properly reverse ope-
rations described at disconnecting.

Comply with torque shown in table on page 177.

At the end of assembly check whether oil drain plug is well
tightened, then introduce 28 litres of Tutela GI/A oil through
filling pipe.

REPLACING SPEED SENSORS

Replacing turbine speed sensor

52064

!

The below-described repair interventions deal only
with replacement of faulty components: for possible
diagnostics information pertaining there to, refer to
Section ”Electric/electronic system” of ”Allison auto-
matic gearboxes” Manual (printout No. 603.42.409).

Figure 6

Figure 7

ALLISON GEARBOX MD 3060P

179

E

URO

C

ARGO

T

ECTOR

12-26 t

DISCONNECTING AND CONNECTING
GEARBOX CONTROL MODULE AGAIN
