Iveco EuroCargo (12 to 26 t). Manual - part 78

71931

71930

Figure 108

Figure 109

Figure 110

Figure 111

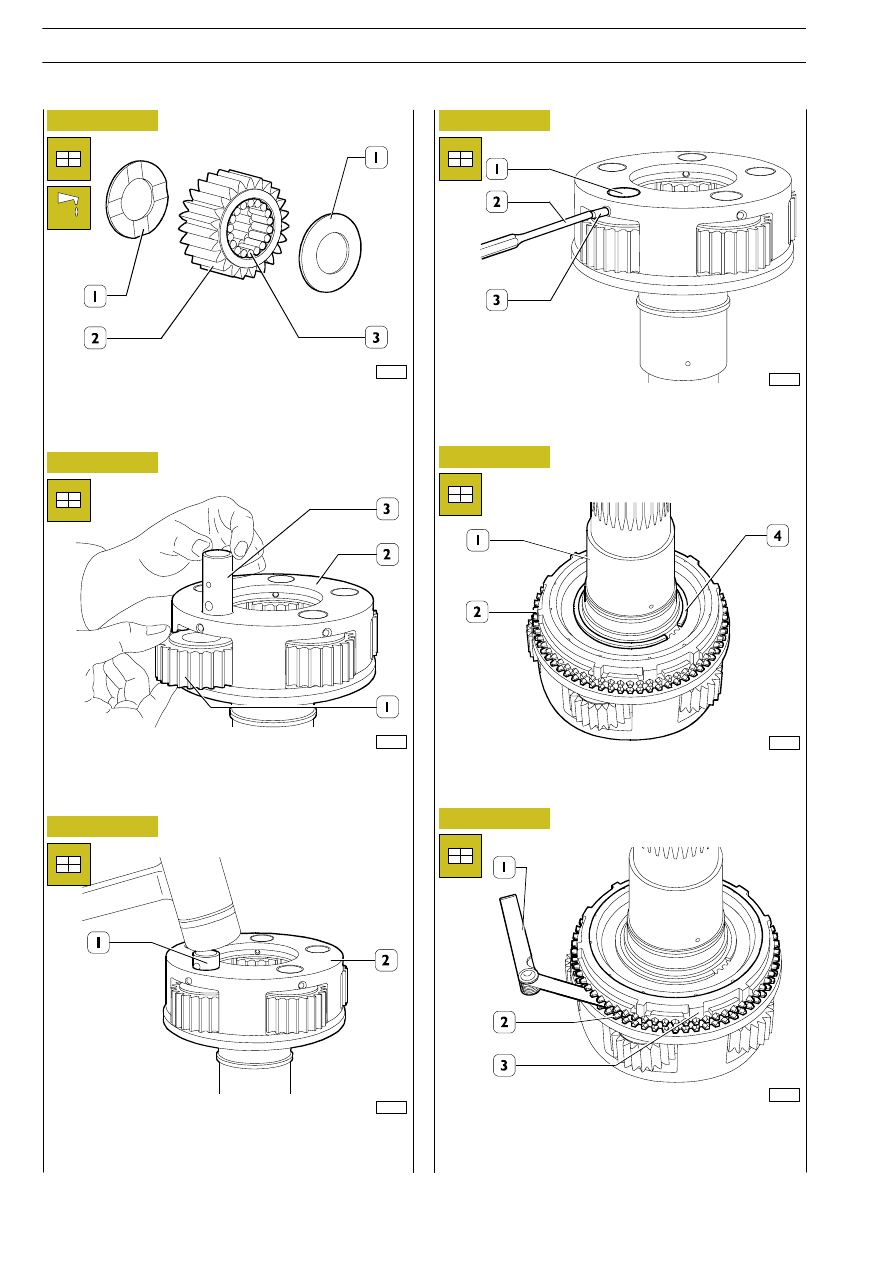

Turn planetary gear-holder shaft (1) over, assemble
synchronising rings (2) and arrange elastic check ring (4).

71928

Pre-assemble roller bearing (3) and shoulder rings (1) into
planetary gear (2).

71947

Assemble complete planetary gear (1) into planetary
gear-holder shaft (2) and key-in pin (3).

Settle pin (1) on planetary gear-holder shaft (2) by using a
plastic hammer.

By using a punch (2), assemble elastic peg (2) checking pin (3).

71932

Figure 112

Through a feeler gauge (1), check the clearance between the
two synchronising rings (2) and (3) that must be included
between 0.5 and 1.9 mm. Otherwise, replace the
synchronising rings.

Figure 113

71929

E

URO

C

ARGO

T

ECTOR

12-26 t

158

GEARBOX 2895.9

Base - February 2003

71936

71935

Figure 114

Figure 115

Figure 116

Figure 117

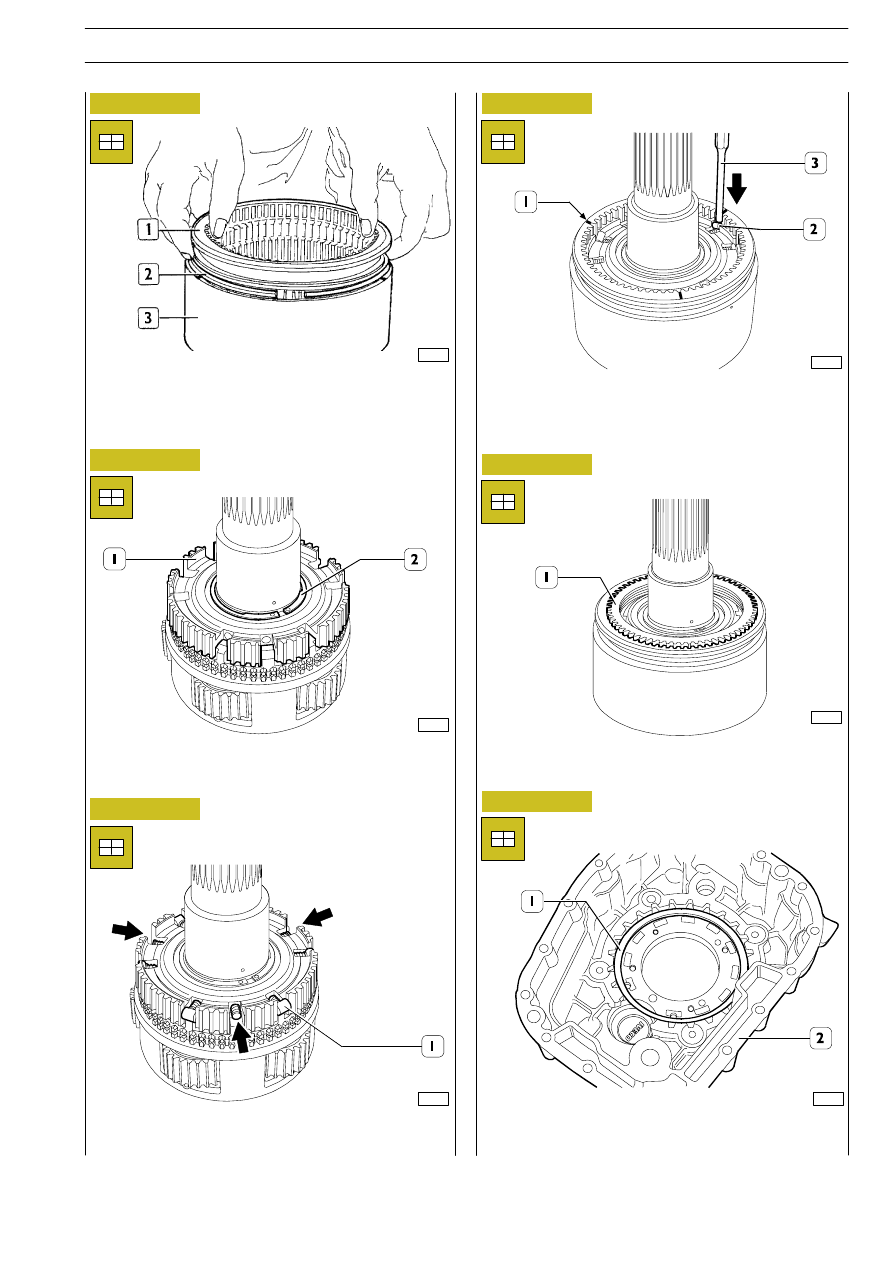

Key-in synchronising ring (1).

71933

35523

Assemble hub (1) on planetary gear-holder shaft and arrange
elastic check ring (2).

Arrange springs, pins and rollers (1), apart from the central
ones (

→), into the hub.

Key-in the crown, by placing it in a neutral position with marks
(1) next to the seats without rollers. Arrange the three central
rollers (2) and with a punch (3) push them into their seats.

71937

Figure 118

Insert spacer ring (1) into its seat in case (2).

Figure 119

71934

Key-in sliding sleeve (1) completed with check ring (2) on
crown (3), then, by compressing ring (2), push sliding ring (1)
into the crown till the check ring is hooked into its own seat.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2895.9

159

Base - February 2003

71941

71940

Figure 120

Figure 121

Figure 122

Figure 123

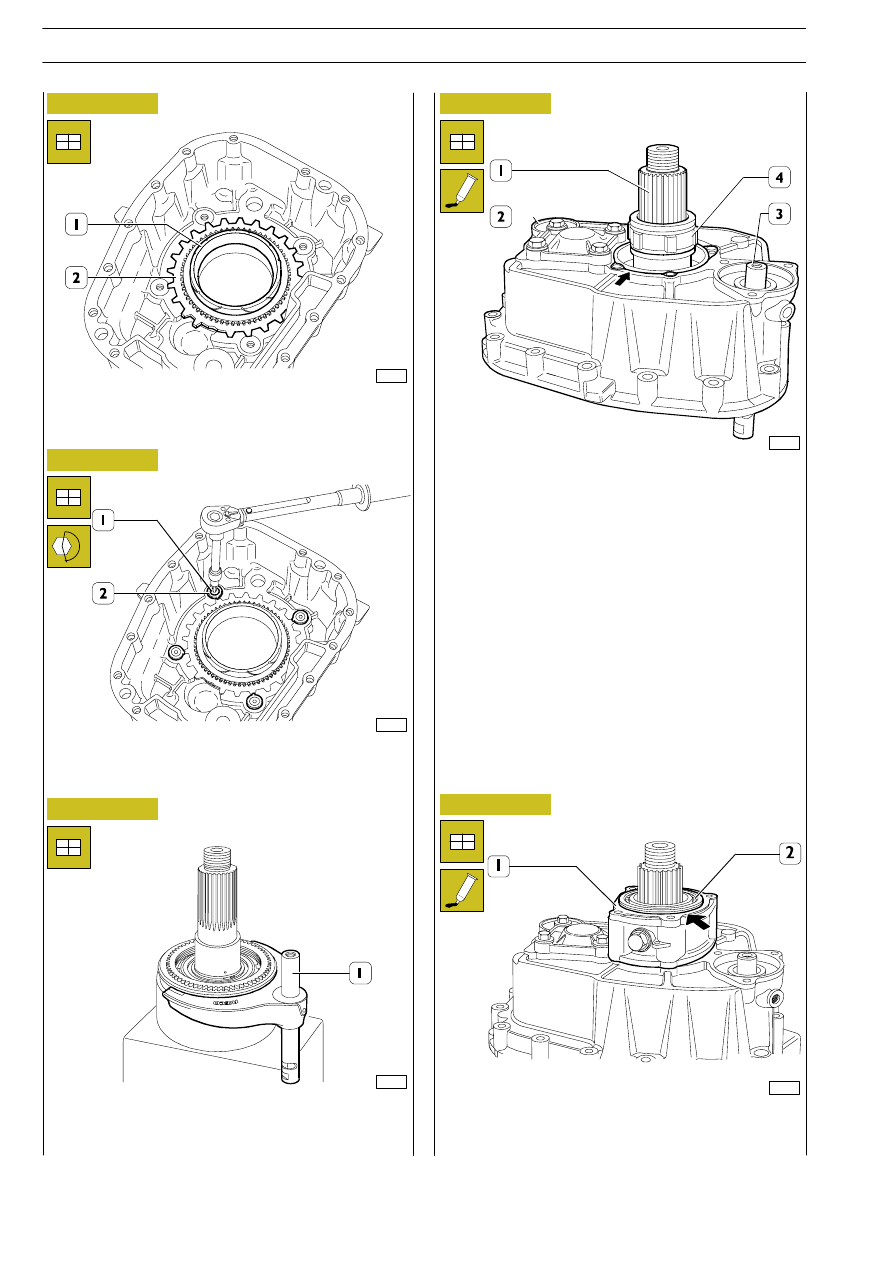

Assemble support (1) completed with ball bearing (2).
Apply LOCTITE 510 sealant on contact surface (

→) between

support and cover.

71938

71925

Assemble check washers (2), screw screws (1) and tighten
them at the required torque.

Place control fork (1) completed with rod as shown in the
figure.

Key-in box (2) on planetary gear-holder shaft (1) and on rod
for control fork (3). Key-in phonic wheel (4) on planetary
gear-holder shaft (1).
Apply LOCTITE 510 sealant on contact surface (

→) between

case (2) and support.

Figure 124

71939

Assemble synchronising ring (1) and reaction ring (2).

E

URO

C

ARGO

T

ECTOR

12-26 t

160

GEARBOX 2895.9

Base - February 2003

71946

71945

Figure 125

Figure 126

Figure 127

Figure 128

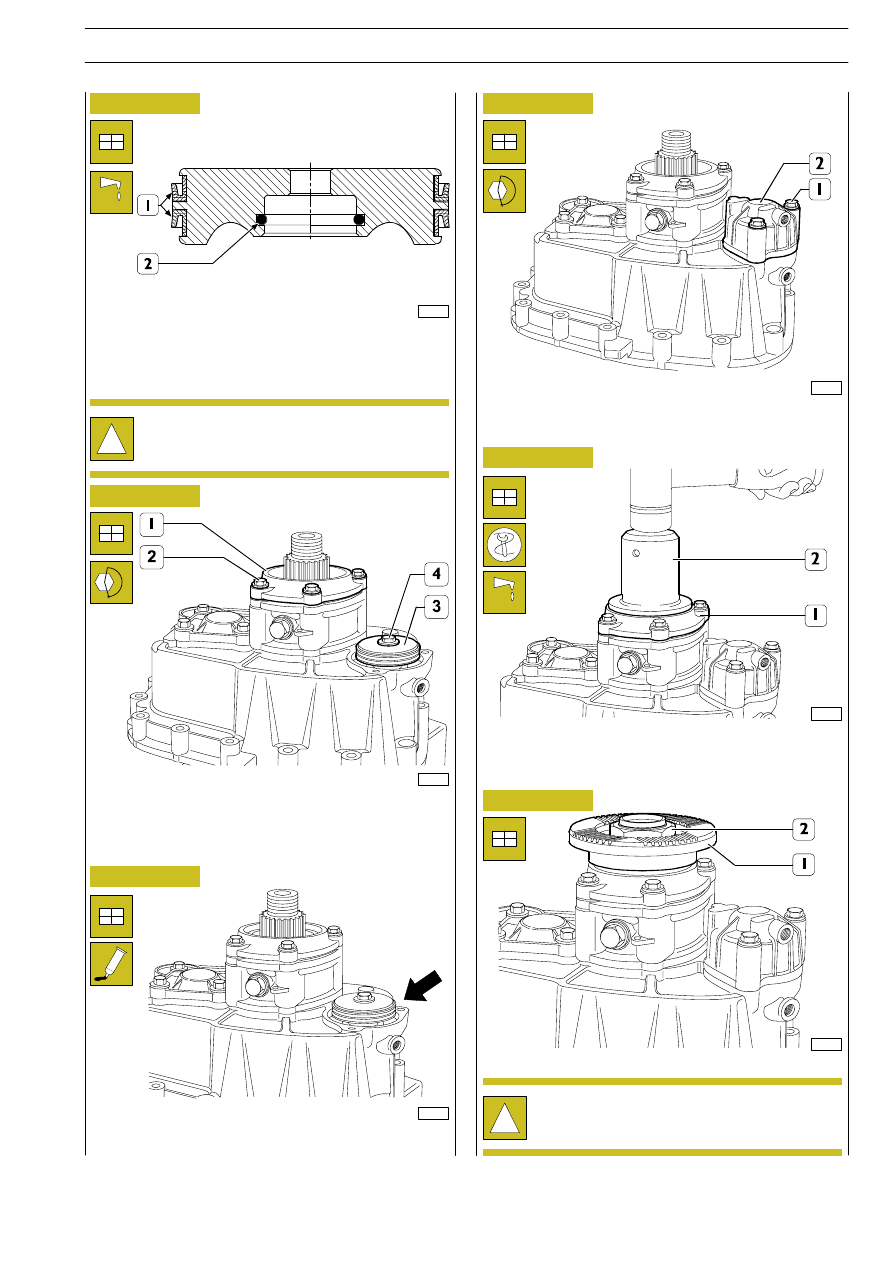

Key-in flange (1) and screw nut (2) without blocking it.

71943

71942

Apply LOCTITE 510 sealant on contact surface (

→) between

case and cylinder.

Assemble cylinder (2) and screw screws (1) tightening them
at the required torque.

Butter with hermetic type “B” the coupling surface of cover
(1) with sealing gasket and with keyer 99574229 (2), assemble
the sealing gasket itself.

Figure 129

71944

Assemble cover (1) and screw screws (2) tightening them at
the required torque.
Assemble piston (3) completed with sealing rings, screw the
screw (4) by tightening it at the required torque.

!

Nut (2) must be blocked at the required torque after
having assembled the reduction gear onto the
gearbox.

Figure 130

Abundantly pre-lubricate gaskets (1 and 2) of oil piston equal
to the one used for gearbox and assemble them into their
respective seats, using suitable toolings in order to guarantee
a correct assembly.

!

Pay attention to the correct assembly of sealing
gaskets (1) placed on external piston diameter.

71958

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2895.9

161

Base - February 2003
