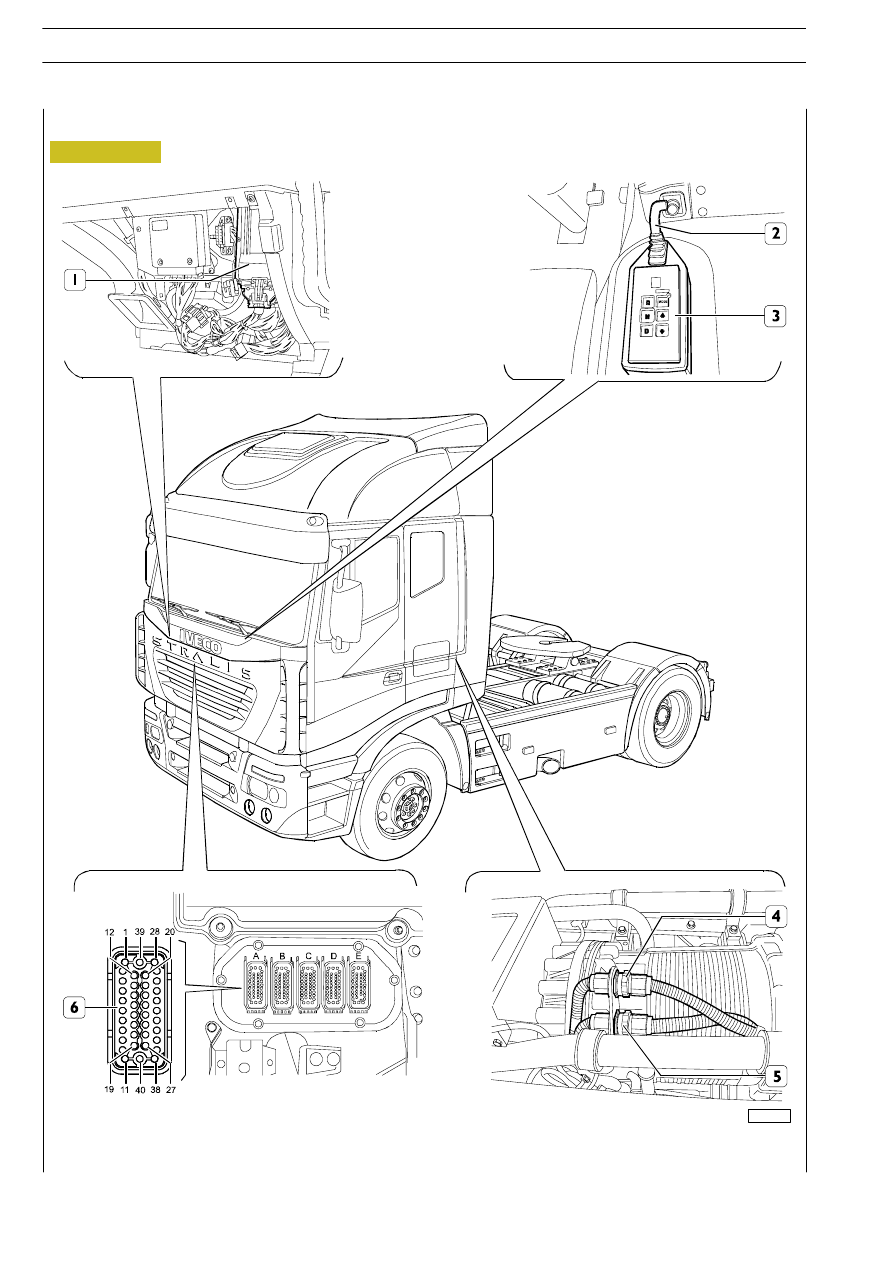

1. Centralina elettronica Allison — 2. Manettino Retarder — 3. Pulsantiera selettore marce — 4. Connettore STTC sensori cam-

bio — 5. Connettore STTB modulo cambio — 6. Passaparete A

0050292t

Figura 288

334

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Ubicazione componenti

0050292t

Figura 289

IMPIANTO ELETTRICO/ELETTRONICO

335

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

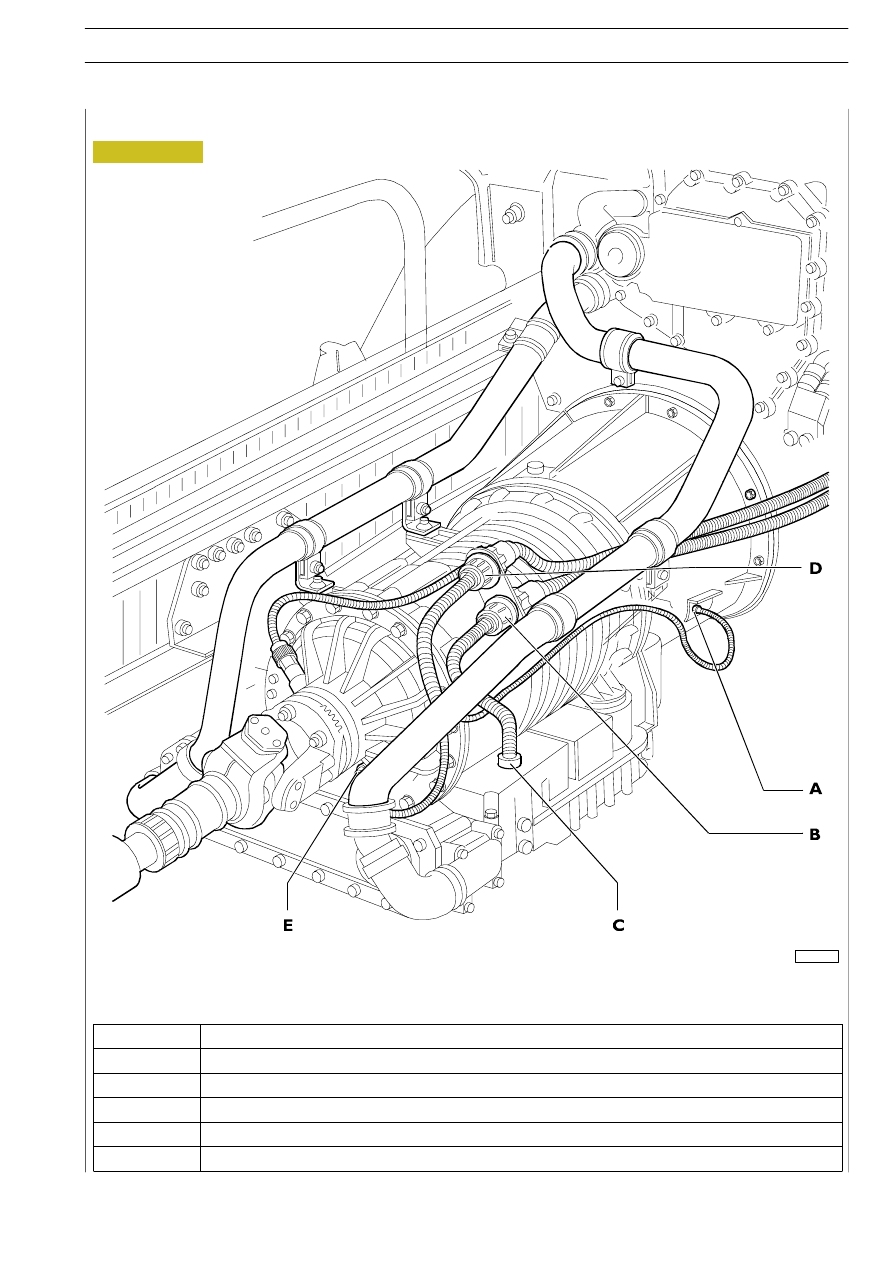

Connettori di collegamento su cambio

Rif.

DESCRIZIONE

A

Sensore giri motore

B

Connettore cambio

C

Connettore modulo dei comandi idro-elettrici

D

Connettore sensori

E

Sensore velocità in uscita

0050211t

Figura 290

336

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

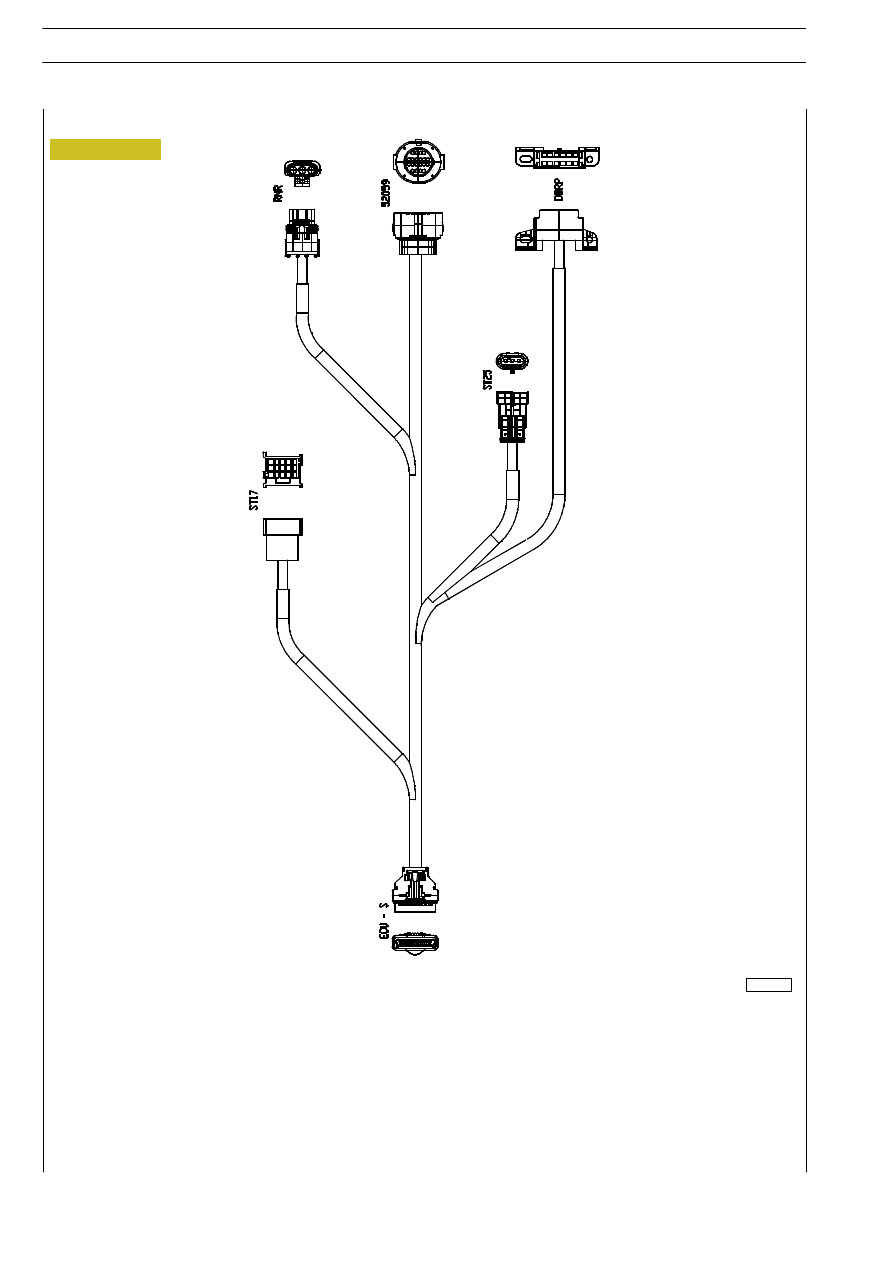

Cablaggio — Connettore “S”

Legenda

ECU - S

Connettore “S” centralina cambio Allison

ST17

Connettore interfaccia veicolo

ST25

Connettore linea CAN

DDRP

Connettore diagnosi retarder

RMR

Connettore moduli retarder

52059

Selettore marce

49594

Figura 291

IMPIANTO ELETTRICO/ELETTRONICO

337

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

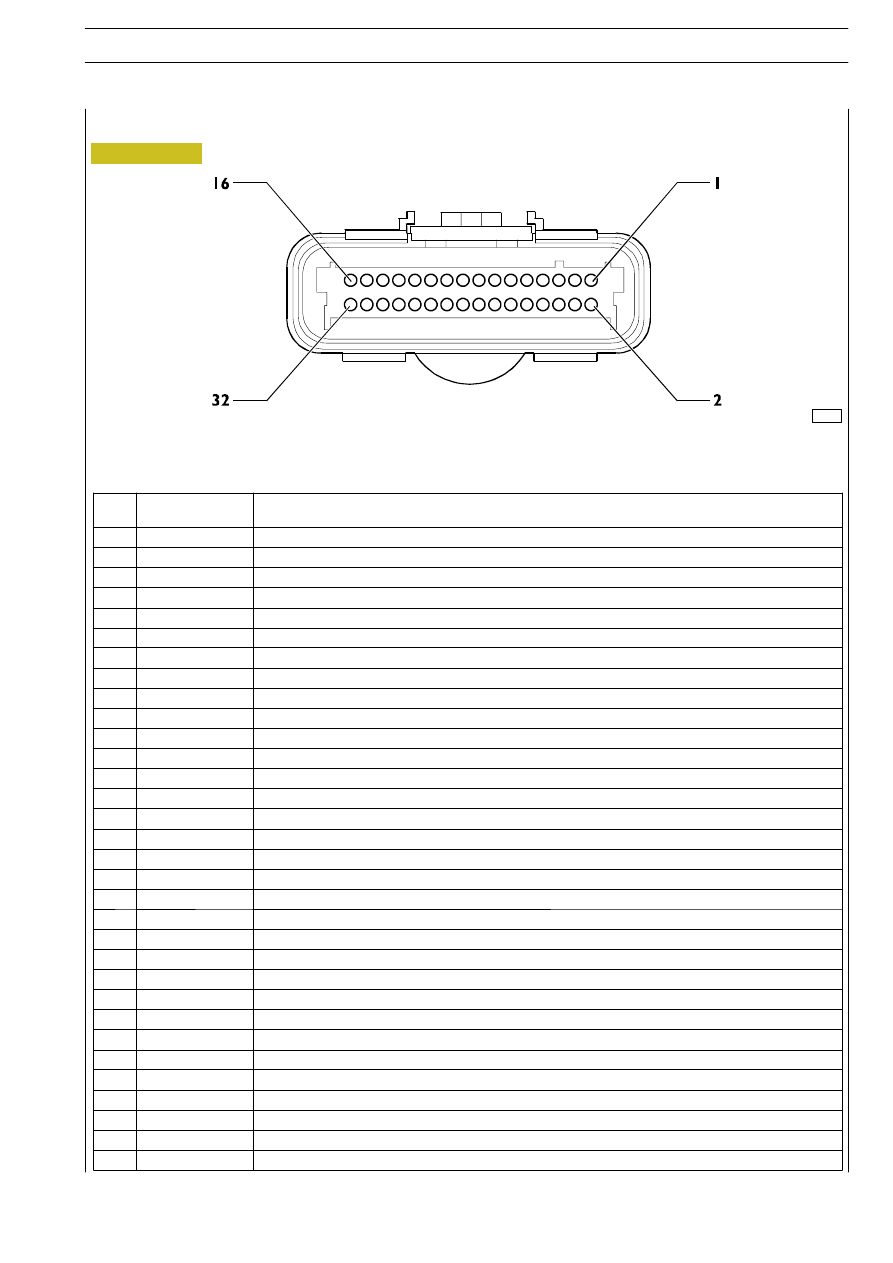

Cablaggio — Connettore “S” (Nero)

PIN

CODIFICA

CAVI

DESCRIZIONE

1

142

Linea di comunicazione seriale

2

159

Linea di diagnosi K

3

124A

Alimentazione sensori

4

146A

Alimentazione chiave +15

5

170

Selettore marce pin A

6

171

Selettore marce pin B

7

172

Selettore marce pin C

8

173

Selettore marce pin D

9

174

Selettore marce pin E

10

175

Selettore marce pin M

11

-

Libero

12

182

Controllo Linea CAN

13

183

Linea CAN - H

14

180

Display selettore marce

15

176A

Selettore marce pin L

16

136

Alimentazione da batteria + 30

17

151

Linea di comunicazione seriale

18

166

Predisposizione connettore interfaccia veicolo

19

135

Massa analogica

20

164

Richiesta retarder

21

-

Libero

22

-

Libero

23

-

Libero

24

-

Libero

25

-

Libero

26

-

Libero

27

163

Interruttore abilitazione retarder

28

126

Predisposizione

29

184

Predisposizione connettore interfaccia veicolo

30

157

Velocità veicolo

31

115

Predisposizione spia controllo trasmissione

32

143A

Massa batteria
