SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

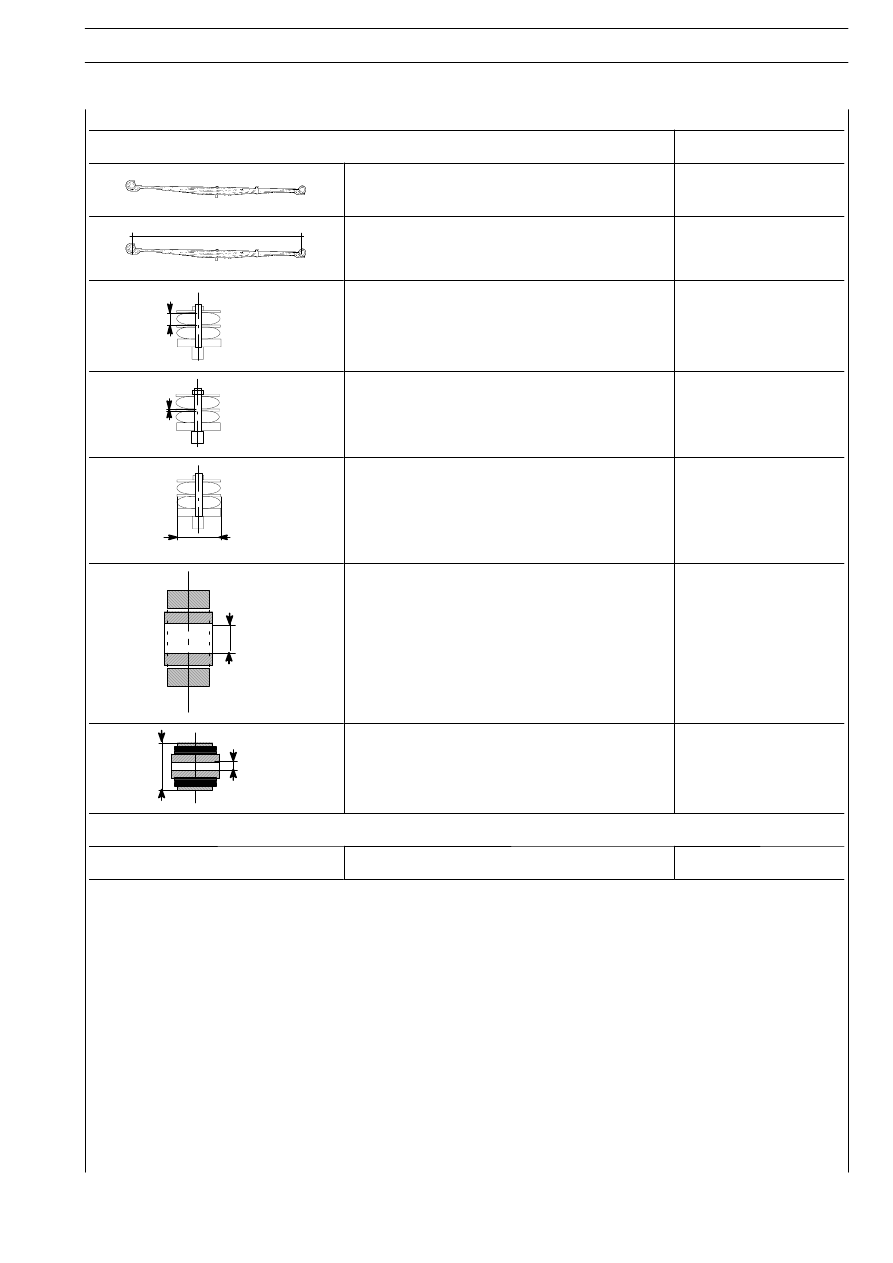

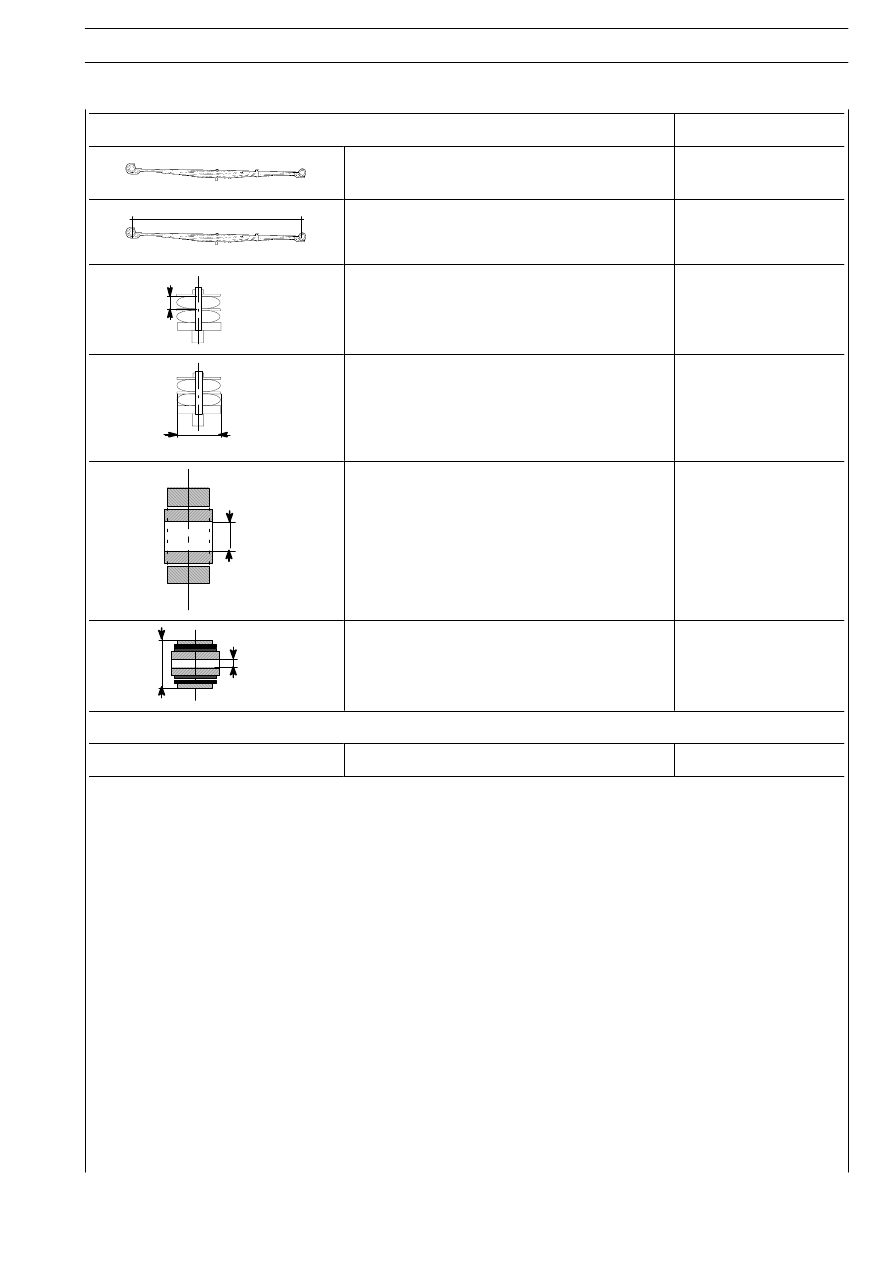

SOSPENSIONE ANTERIORE MODELLI 4X2 — 6X2P — 6X2C

mm

Paraboliche 7,5 ton:

Nº 2

L

Lunghezza molla

(misurata al centro degli occhielli)

1895

+ 0

— 5

S

Spessore delle foglie (misurato al centro)

(1

a

e 2

a

foglia)

30

S

Spessore tra le foglie

3

L

Larghezza delle foglie

90

D

Diametro interno occhio foglia maestra

(Sede boccola)

60,1

÷ 60,2

D

d

D = diametro esterno boccola

d = diametro interno boccola

62,0

÷ 62,8

20,2

÷ 20,5

DATI DI CONTROLLO MOLLA A BALESTRA NUOVA

Flessibilità mm/KN

4,98

SOSPENSIONI

9

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SOSPENSIONE ANTERIORE MODELLI 4X2 — 6X2P — 6X2C

mm

Paraboliche 8 ton:

Nº 2

L

Lunghezza molla principale

(misurata al centro degli occhielli)

1895

+ 0

— 5

S

Spessore delle foglie (misurato al centro)

(1

a

⇒ 2

a

foglia)

30

L

Larghezza delle foglie

90

D

Diametro interno occhio foglia maestra

(Sede boccola)

60,1

÷ 60,2

D

d

D = diametro esterno boccola

d = diametro interno boccola

62,0

÷ 62,8

20,2

÷ 20,5

DATI DI CONTROLLO MOLLA A BALESTRA NUOVA

Flessibilità mm/KN

4,7

10

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

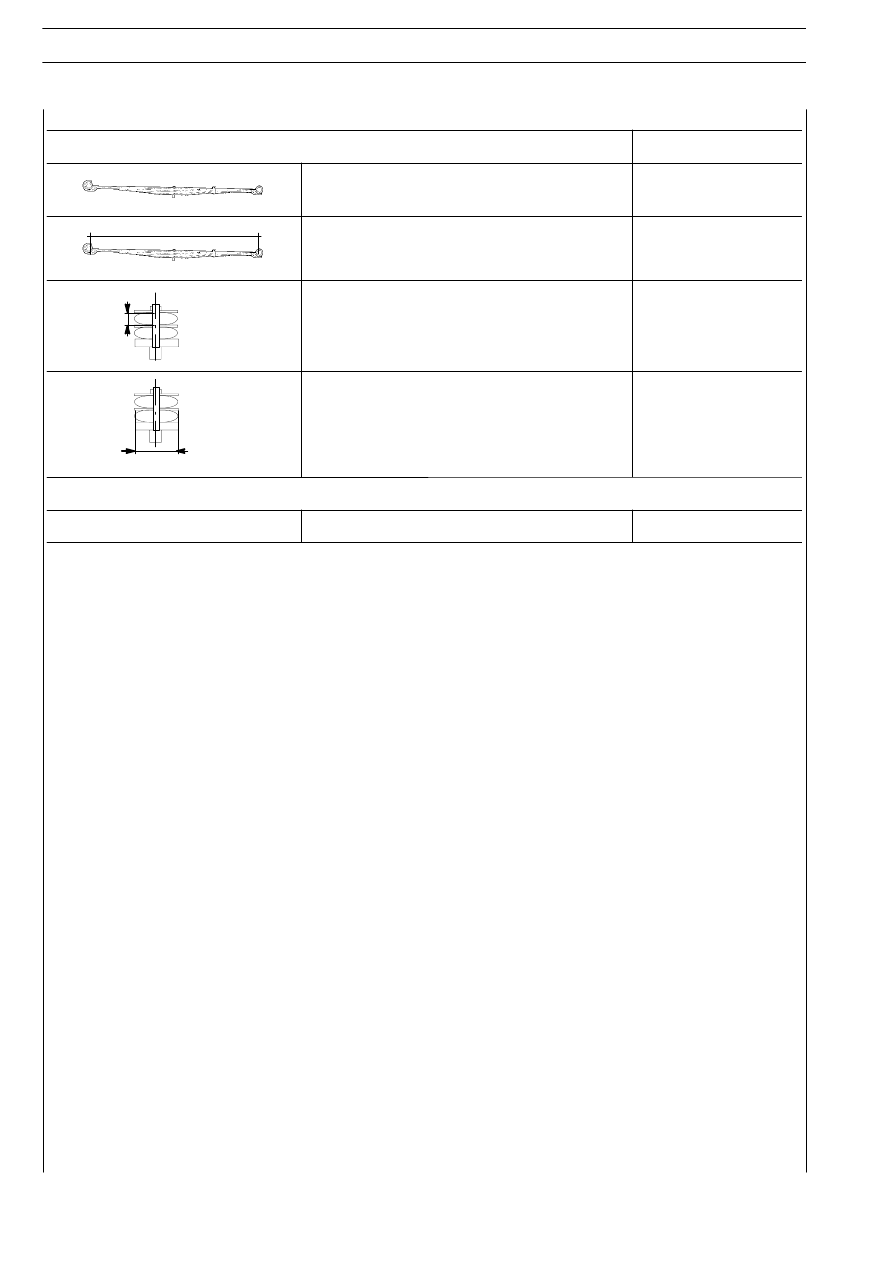

SOSPENSIONE ANTERIORE MODELLI 4X2 — 6X2P

mm

Semiellittiche 8 ton:

Nº 2

L

Lunghezza molla

1900

+ 0

— 6

S

Spessore delle foglie

(misurato al centro)

15

L

Larghezza delle foglie

90

DATI DI CONTROLLO MOLLA A BALESTRA NUOVA

Flessibilità mm/KN

4,35

SOSPENSIONI

11

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

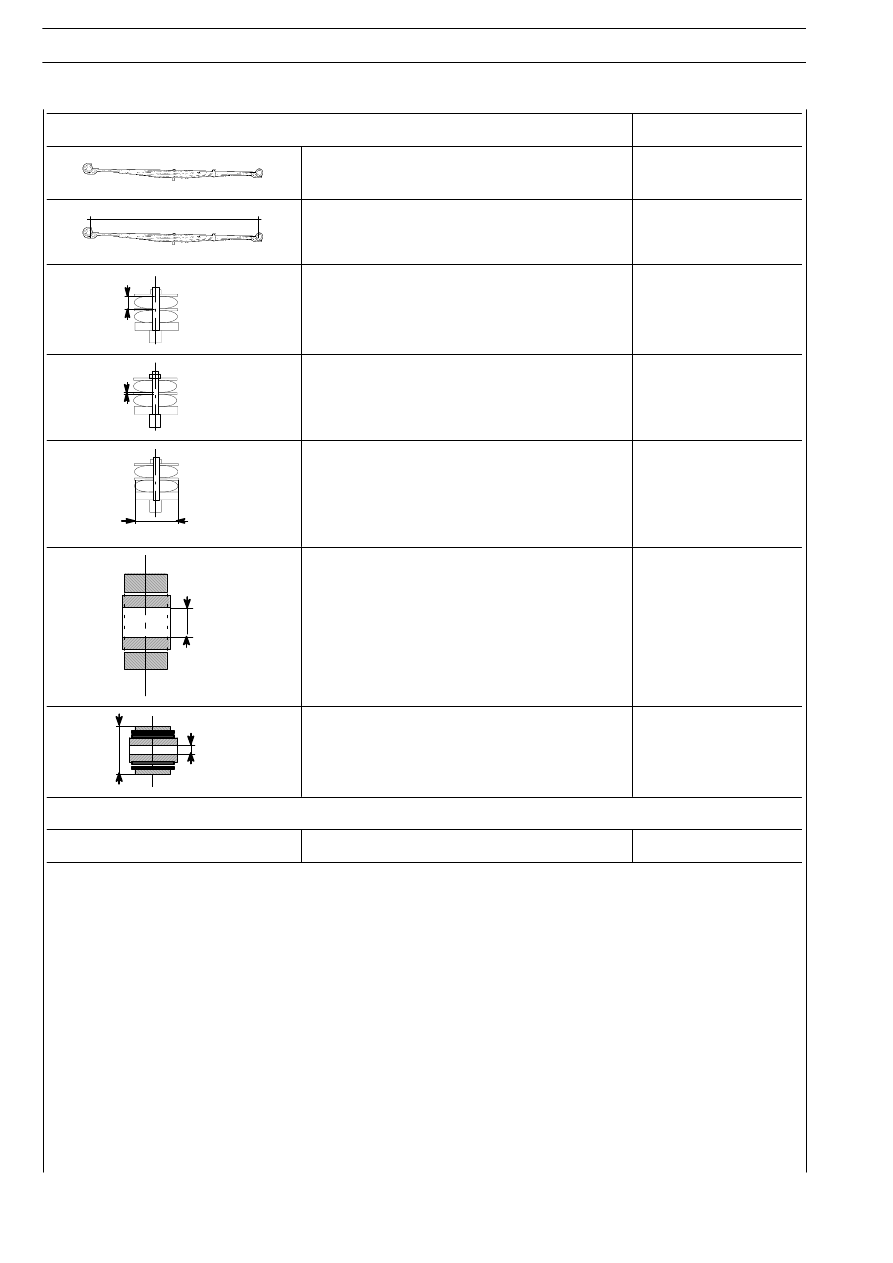

SOSPENSIONE ANTERIORE MODELLI 4X2 — 6X2
(veicoli con telaio ribassato e sospensione pneumatica)

mm

Paraboliche 7,5 ton:

Nº 2

L

Lunghezza molla

(misurata al centro degli occhielli)

1875

+ 2

— 4

S

Spessore delle foglie (misurato al centro)

1

a

foglia

2

a

foglia

40
25

S

Spessore tra le foglie

3

L

Larghezza delle foglie

90

D

Diametro interno occhio foglia maestra

(Sede boccola)

60,1

÷ 60,2

D

d

D = diametro esterno boccola

d = diametro interno boccola

62,0

÷ 62,8

20,2

÷ 20,5

DATI DI CONTROLLO MOLLA A BALESTRA NUOVA

Flessibilità mm/KN

9,8
