STRALIS

БЛОКСХЕМЫ

VI.7

Редакция — Апрель 2002 г.

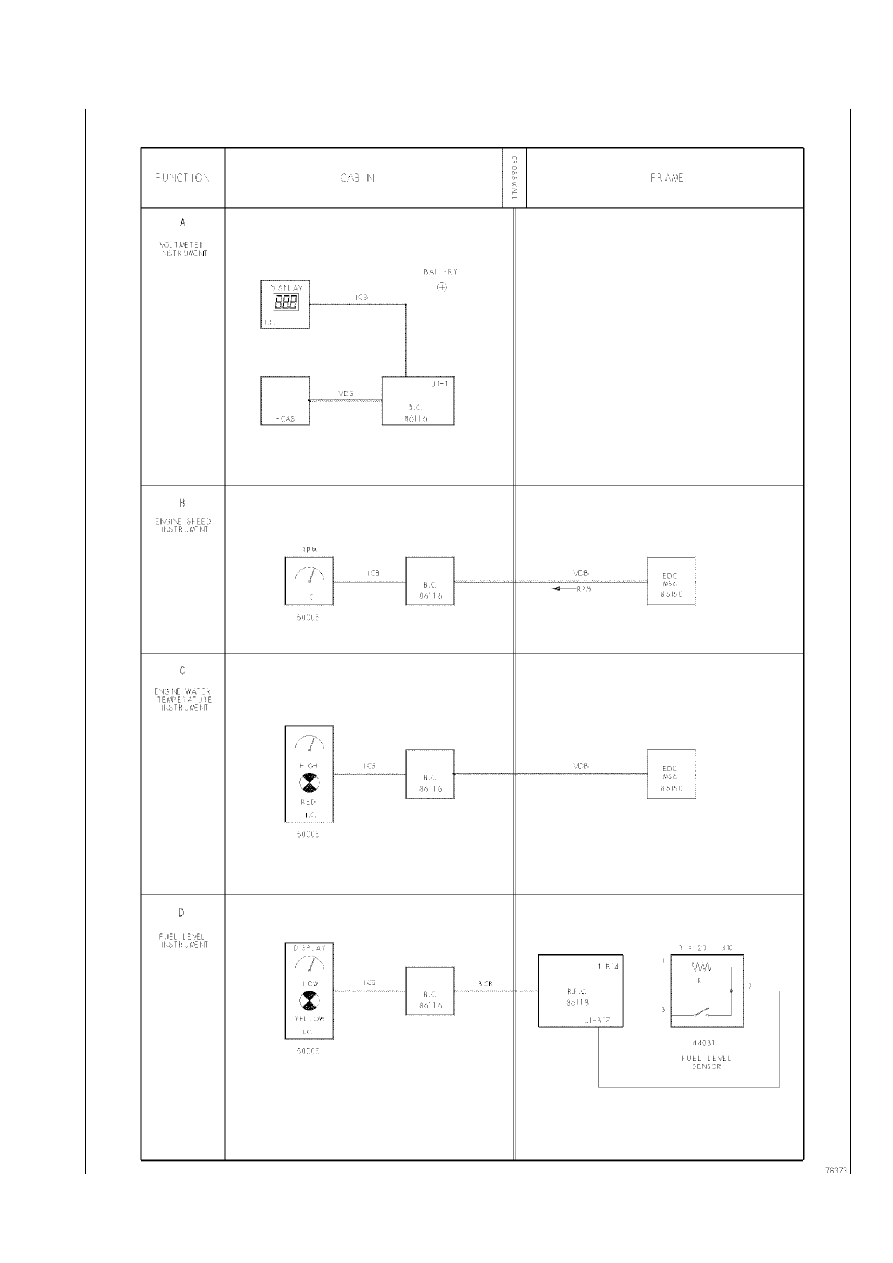

Схема № 5:

Уровень топлива — температура охлаждающей жидкости — тахометр — вольтметр

VI.8 БЛОКСХЕМЫ

STRALIS

Редакция — Апрель 2002 г.

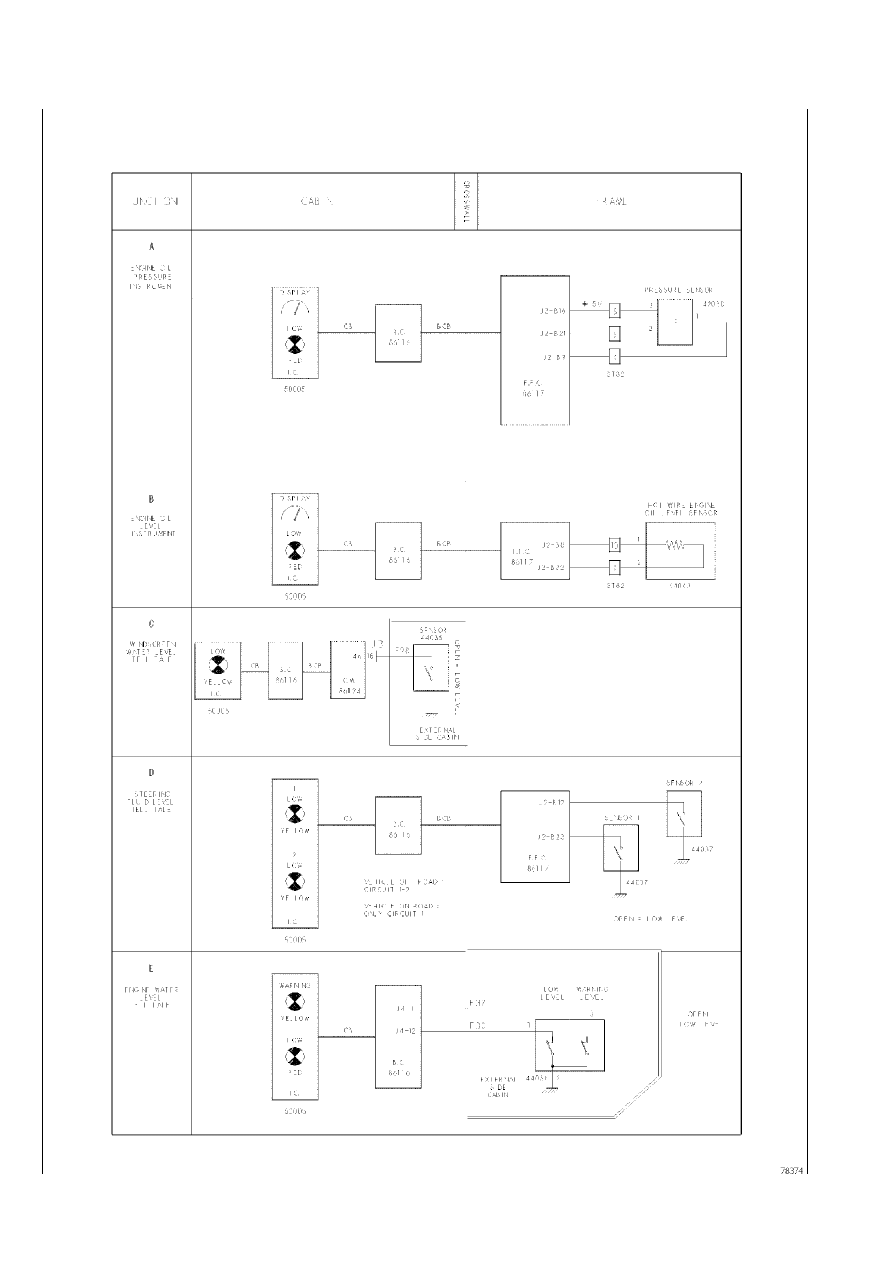

Схема № 6:

Датчик давления моторного масла — уровень моторного масла — уровень
жидкости в бачке стеклоомывателя — уровень жидкости в бачке гидроусилителя
рулевого управления — уровень охлаждающей жидкости в расширительном
бачке системы охлаждения

STRALIS

БЛОКСХЕМЫ

VI.9

Редакция — Апрель 2002 г.

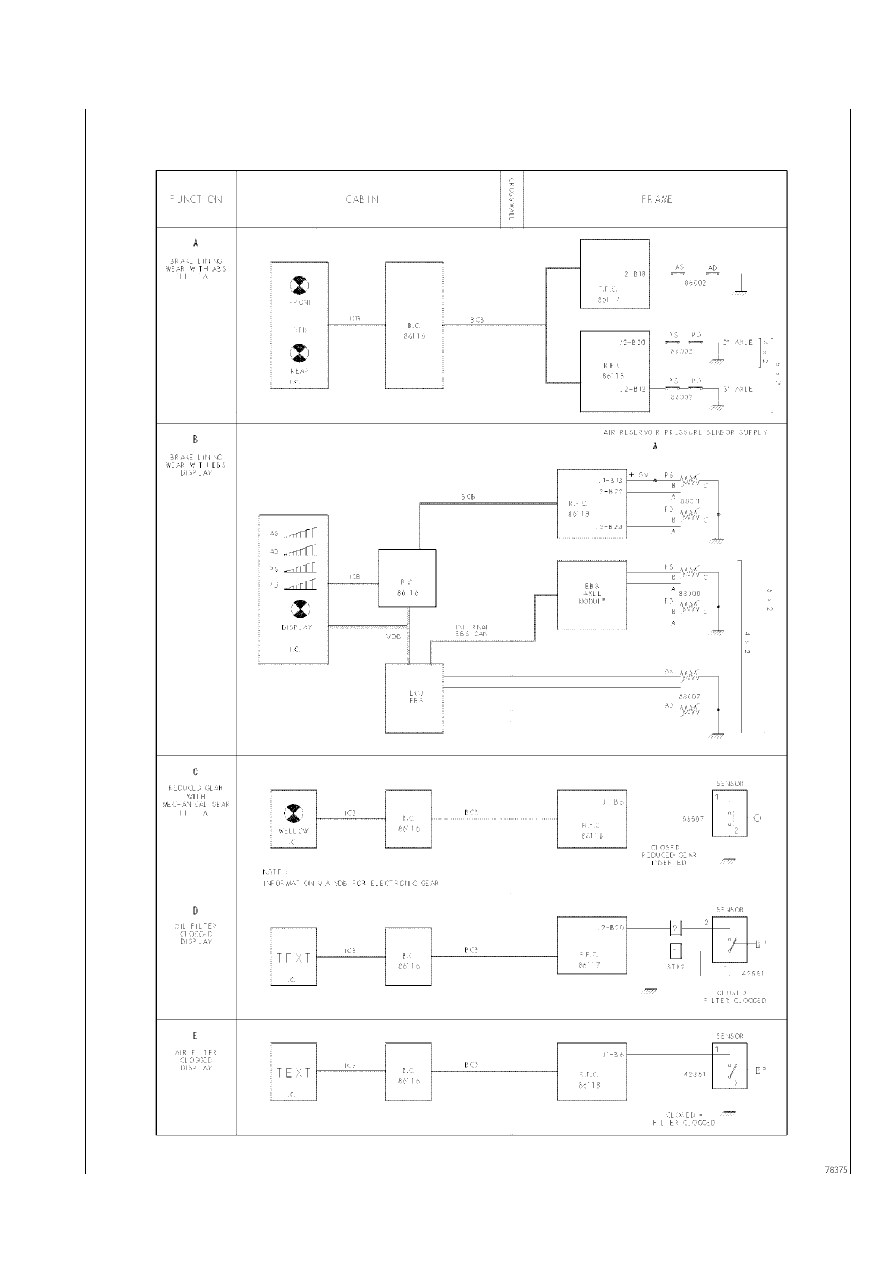

Схема № 7:

Индикация износа тормозных колодок — индикация износа фрикционных
накладок —индикация пониженных передач — индикация засорения масляного
фильтра — индикация засорения воздушного фильтра

VI.10 БЛОКСХЕМЫ

STRALIS

Редакция — Апрель 2002 г.

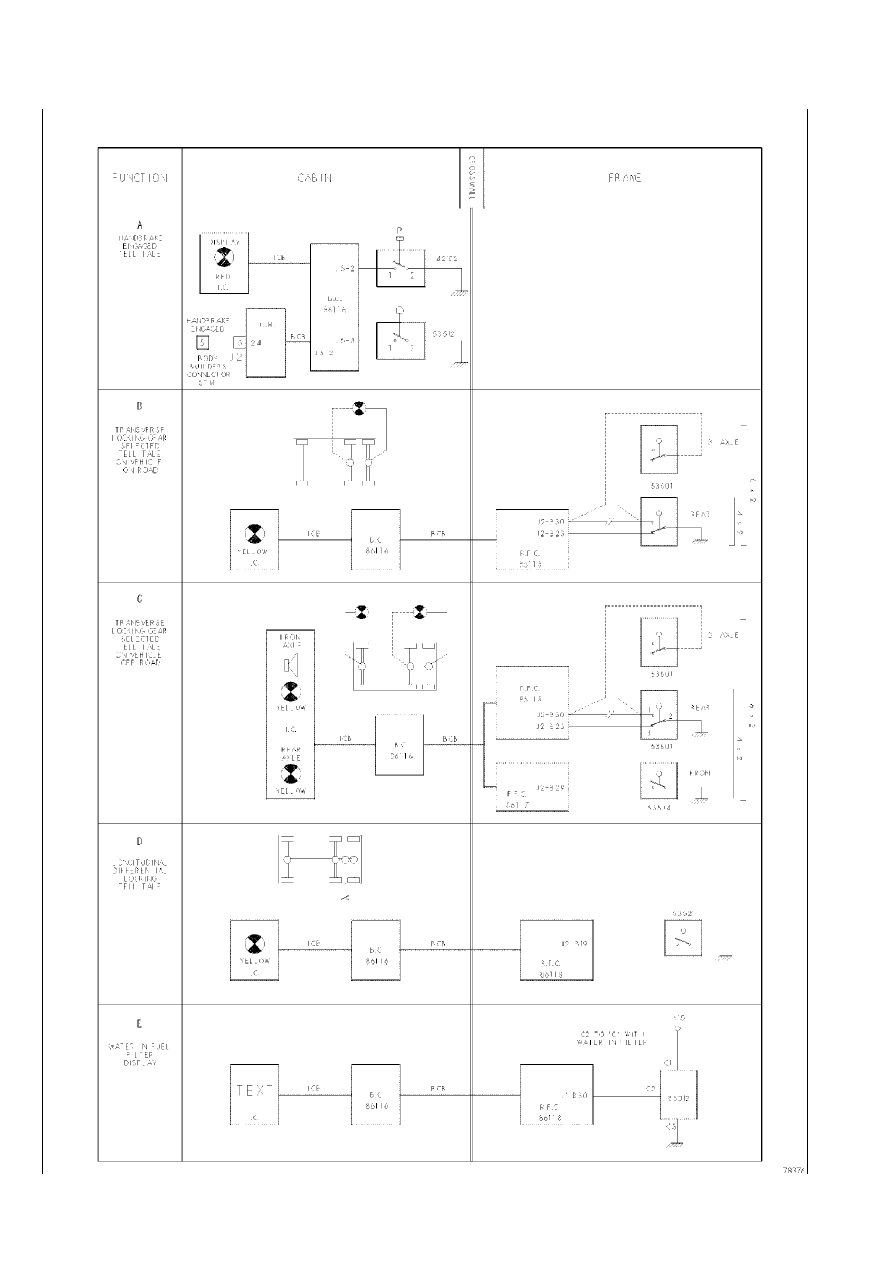

Схема № 8:

Блокировка дифференциала — индикация наличия воды в топливном фильтре
