STRALIS

КОМПОНЕНТЫ

II.1

КОМПОНЕНТЫ

Страница

ЭБУ БЛОКА ПРЕДОХРАНИТЕЛЕЙ / РЕЛЕ

3

ВСПОМОГАТЕЛЬНЫЕ РЕЛЕ

5

ВСПОМОГАТЕЛЬНЫЕ ПРЕДОХРАНИТЕЛИ

8

ПРИБОРНАЯ ПАНЕЛЬ

10

ОРГАНЫ УПРАВЛЕНИЯ НА ЦЕНТРАЛЬНОЙ ЧАСТИ
ПРИБОРНОЙ ПАНЕЛИ

11

ОРГАНЫ УПРАВЛЕНИЯНА ЛЕВОЙ РАМКЕ ПЕРЕДНЕЙ ПАНЕЛИ

12

ОРГАНЫ УПРАВЛЕНИЯНА ПРАВОЙ РАМКЕ ПЕРЕДНЕЙ ПАНЕЛИ

13

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА ФАР

14

ОРГАНЫ УПРАВЛЕНИЯ НА РУЛЕВОЙ КОЛОНКЕ

15

РЕГУЛИРОВКА ЗЕРКАЛ ЗАДНЕГО ВИДА С ОБОГРЕВОМ

16

ЛЕВЫЙ ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

17

ВЫКЛЮЧАТЕЛЬ НАРУЖНЫХ СВЕТОВЫХ ПРИБОРОВ (ПОВОРОТНЫЙ) 21

ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

22

ПЕРЕКЛЮЧАТЕЛИ ПНЕВМОСИСТЕМЫ

23

ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ

24

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ «VDI»

25

РАЗЪЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ В ПЕРЕГОРОДКЕ

26

ГЕНЕРАТОР «BOSCH» 28 В – 40 А...90 А

31

СТАРТЕР «Nippondenso» 24 В>5,5 кВт

33

II

STRALIS

КОМПОНЕНТЫ

II.3

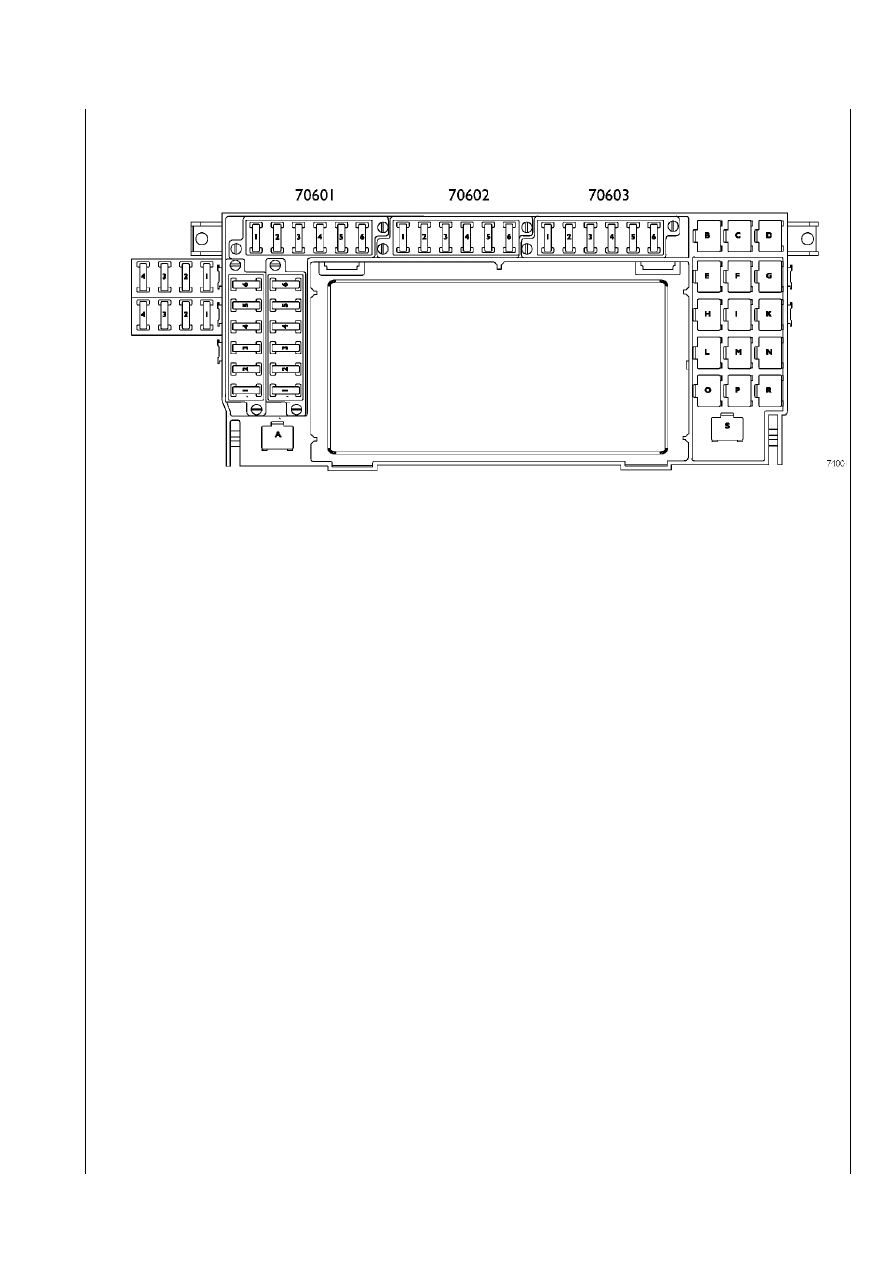

ЭБУ БЛОКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ

Предохранители

БОРТОВОЙ КОМПЬЮТЕР

Блок предохранителей черного цвета (70601)

Сила тока (А)

Позиция

1

– Контакт 15 для кондиционера/Подогрева фильтра грубой очистки топлива

5

2

– Электроплитка + холодильник

3

3

– Тахограф/Комбинация приборов/Прикроватный модуль (BM)/Диагностический разъем

3

4

– SWI

3

5

– Прикуриватель – трансформатор напряжения 24 В/12 В

20

6

– Кабина откинута/Радиоприемник 24 В

5

Блок предохранителей красного цвета (70602)

Сила тока (А)

Позиция

1

– Коробка передач EuroTronic

10

2

– Коробка передач EuroTronic

10

3

– Освещение кабины — VDI

5

4

– EBS/АБС

5

–

– АБС D (штатная система)

15

5

– EBS/АБС — D (штатная система)

5  (15  EBS)

6

– EBS/АБС — D (штатная система)

15

Блок предохранителей естественного цвета пластмассы (70603)

Сила тока (А)

Позиция

1

– Модуль двери водителя

20

2

– Модуль в двери пассажира

20

3

– Спидометр – Комбинация приборов — Иммобилайзер

15

4

– EDC

20

5

– Body  Computer  (бортовой компьютер)

25

6

– Body  Computer  (бортовой компьютер)

25

II.4

КОМПОНЕНТЫ

STRALIS

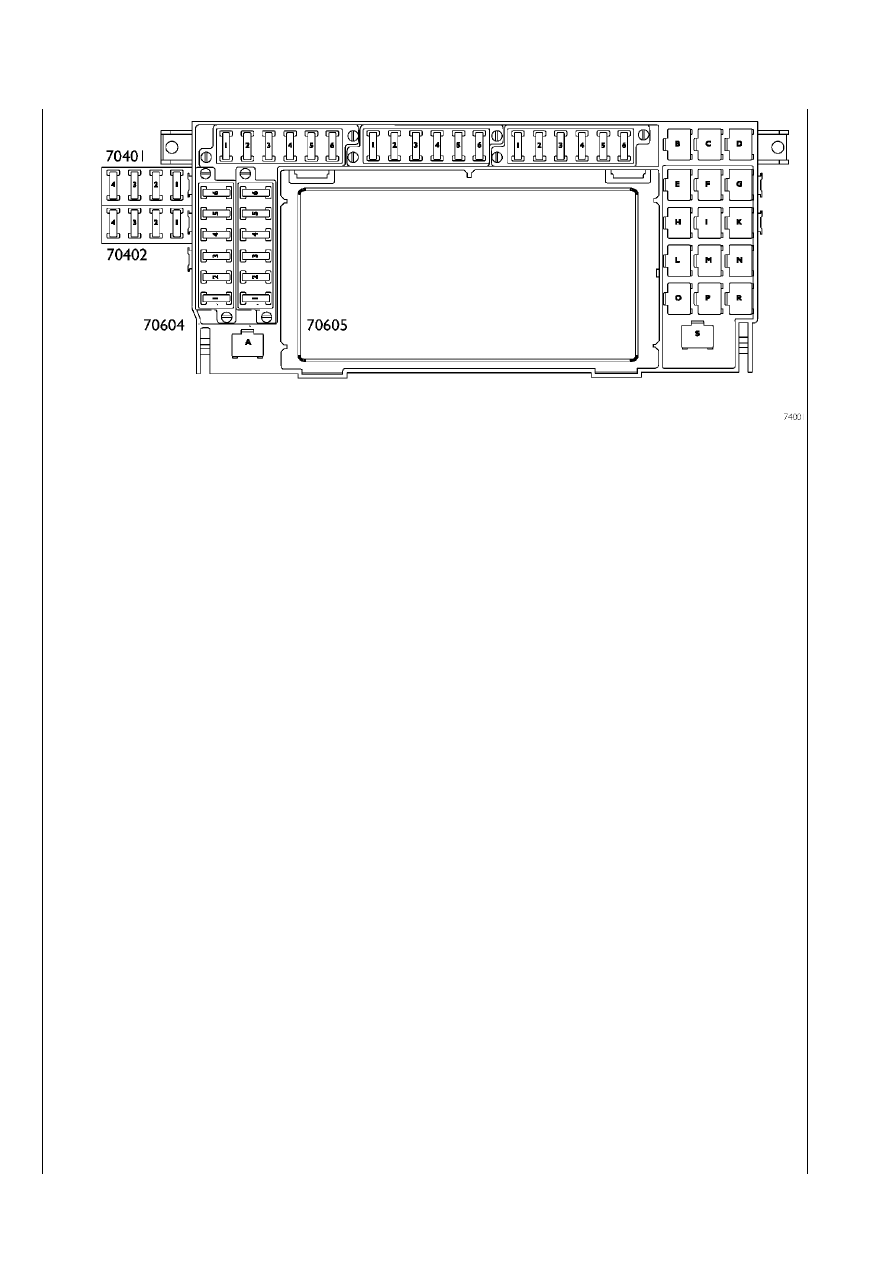

Блок предохранителей черного цвета (70604)

Сила тока (А)

Позиция

1
2
3
4
5
6

– Климат-контроль
– Климат-контроль
– Климат-контроль
– Дополнительный отопитель
– Дополнительный отопитель
– СМ (Модуль Кабины)

15
15

5

15

5

20

Блок предохранителей естественного цвета пластмассы (70605)

Сила тока (А)

Позиция

1

– EDC

10

2

– Выравнивание шасси автомобиля в горизонтальной плоскости

5

3

– Регулировка уровня рамы

7,5

4

– Тормоз-замедлитель с CAN

10

5

– Тормоз-замедлитель с CAN

10

6

– Подогрев сидений/Централизованная система смазки

7,5

Блок предохранителей черного цвета (70401)

Сила тока (А)

Позиция

1

– для установщиков

3

2

– для установщиков

5

3

– для установщиков

7,5

4

– 12 В Освещение салона

5

5

–

—

—

6

–

—

—

Блок предохранителей черного цвета (70402)

Сила тока (А)

Позиция

1

– Обогрев ветрового стекла

30

2

– Обогрев ветрового стекла

30

3

– Подогрев фильтра грубой очистки топлива

20

4

–

—

—

5

–

—

—

6

–

—

—

БОРТОВОЙ КОМПЬЮТЕР
