ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 56082/TI (N 9171)

68/7

Редакция — апрель 2002 г.

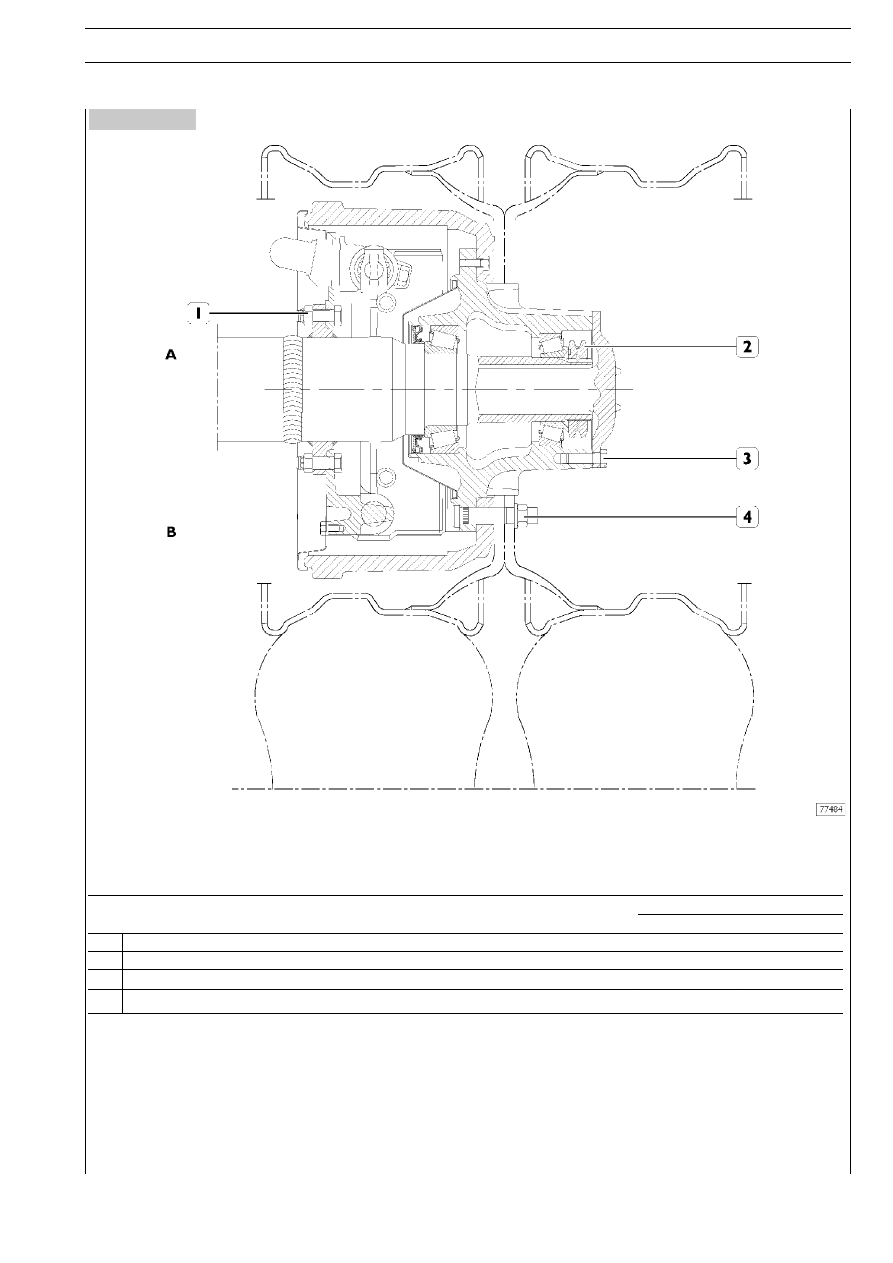

Рисунок 2

УЗЕЛ

КРУТЯЩИЙ МОМЕНТ

Н⋅м

(⋅м)

1

Гайа для болта репления тормозноо сппорта

275,5 – 304

(28 – 31)

2

Гайа репления стпицы олеса

392,3

(40 ± 2)

3

Болт репления полоси  стпице олеса М14 × 1,5

207,9 – 256,9

(21,2 – 26,2)

4

Гайа репления олесноо диса

50

20

600

+

−

(

5

2

60

+

−

)

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

68/8

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 56082/TI (N 9171)

S

TRALIS

Редакция — апрель 2002 г.

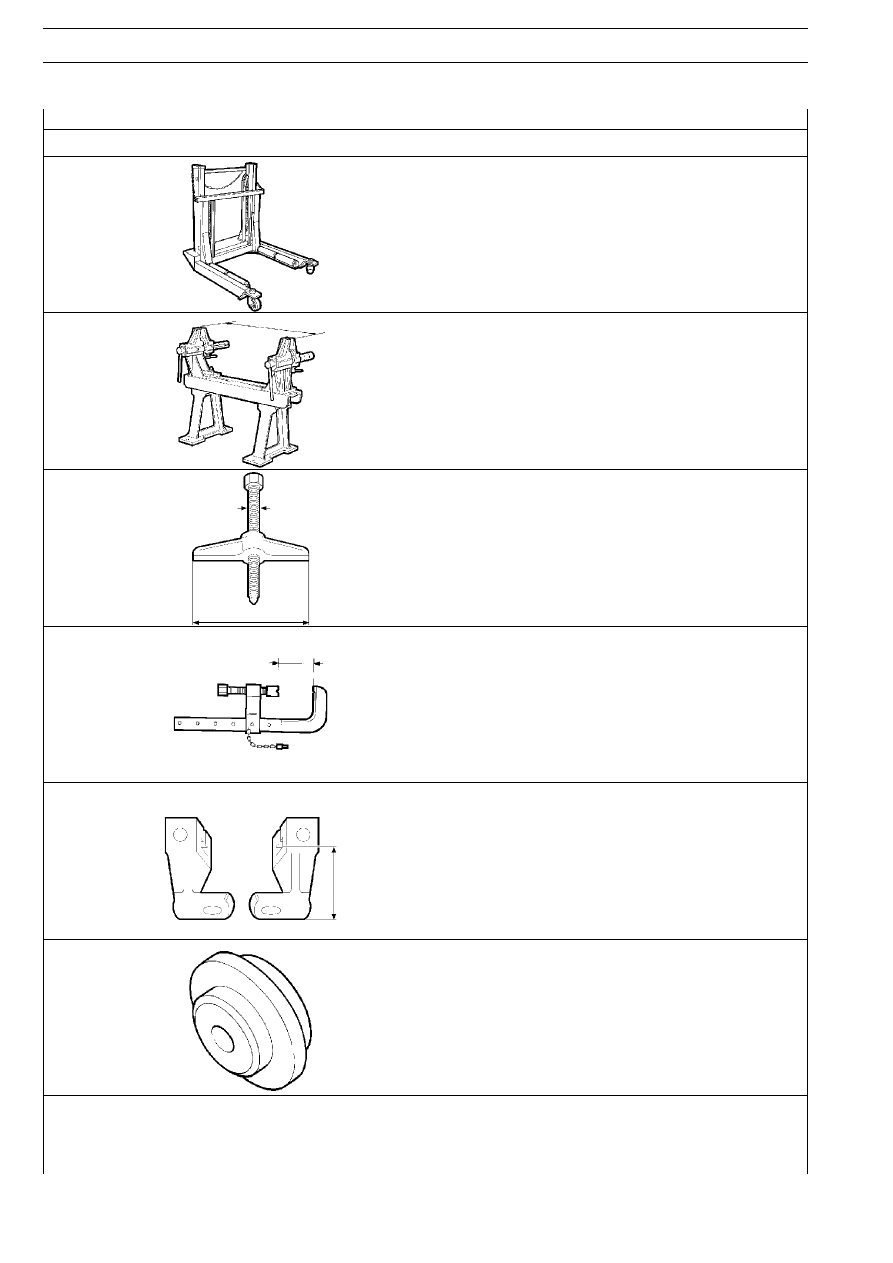

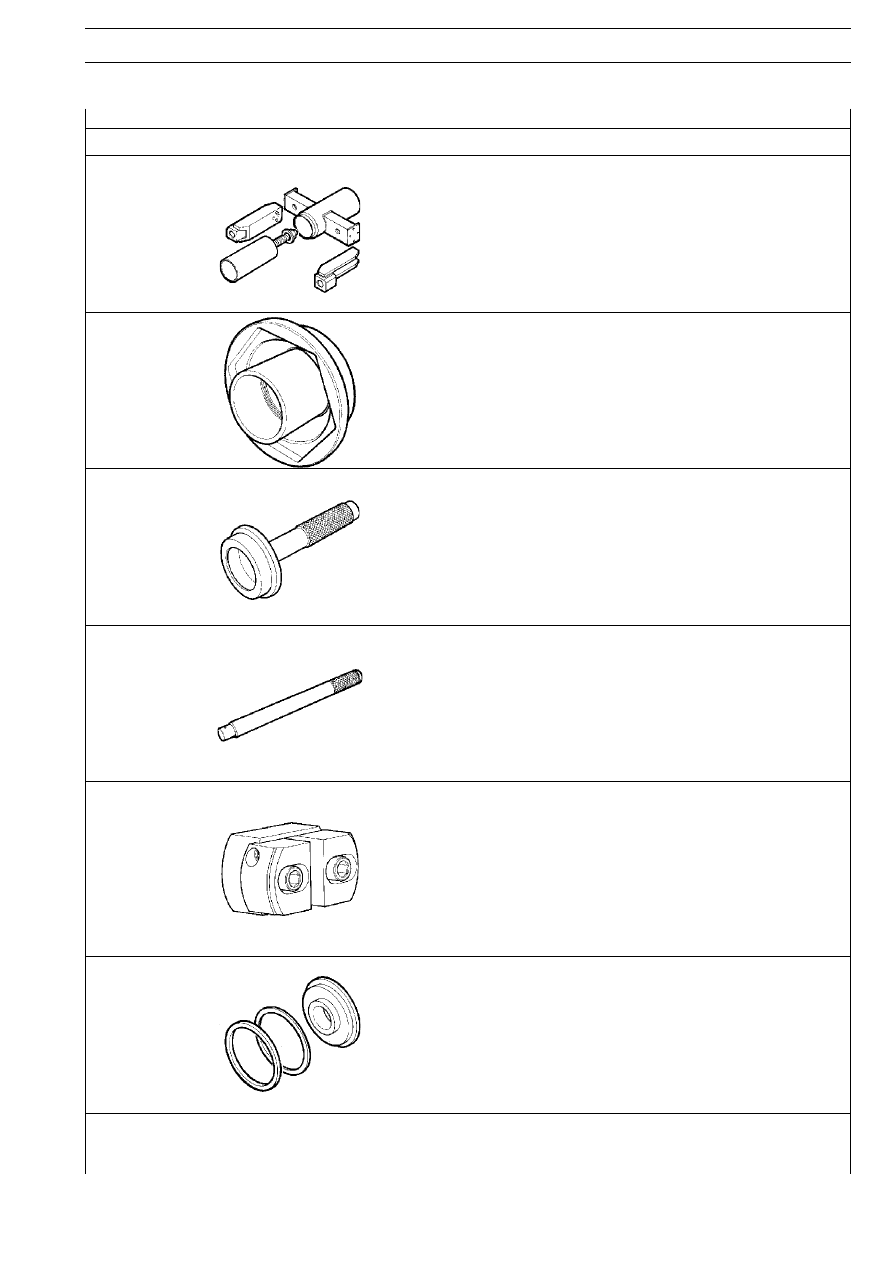

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99321024

Гидравлический домкрат для снятия и установки колес

99322215

Ремонтный стенд

99341003

Винтовой съемник

99341015

Струбцина

99341016

Комплект из двух лап для съемника

99345055

Упорный блок для съемников

S

TRALIS

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 56082/TI (N 9171)

68/9

Редакция — апрель 2002 г.

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99345103

Направляющая для установки ступицы колеса

99355167

Ключ (114 мм) для гайки крепления ступицы

99370005

Рукоятка для сменных оправок

99370007

Рукоятка для сменных оправок

99374094

Оправка для установки наружных колец подшипников
(134 – 215 мм) (использовать с рукояткой 99370007)

99374134

Оправка для установки внутреннего сальника ступицы колеса

68/10

ДОПОЛНИТЕЛЬНЫЙ НЕРАЗРЕЗНОЙ ЗАДНИЙ МОСТ 56082/TI (N 9171)

S

TRALIS

Редакция — апрель 2002 г.

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99389819

Динамометрический ключ (0G10 Н·м) с квадратной головкой 1/4''

99395026

Приспособление для проверки сопротивления прокручиванию
ступиц (используется с динамометрическим ключом)

СНЯТИЕ-УСТАНОВКА

СнятиеGустановка моста выполняется в соответствии с инструкциями, изложенными в разделе ДОПОЛНИТЕЛЬНЫЙ ЗАДG
НИЙ МОСТ 55080 (N 8071).

РЕМОНТ

Ремонт ступиц колес выполняется в соответствии с инструкциями, изложенными в разделе МОСТ RR 160 E (R 0878).
Используются регулировочные данные, моменты затяжки и приспособления, указанные в этом разделе.
