Грузовик Iveco Stralis. Руководство - часть 34

140

ДВИГАТЕЛЬ F3B

S

TRALIS

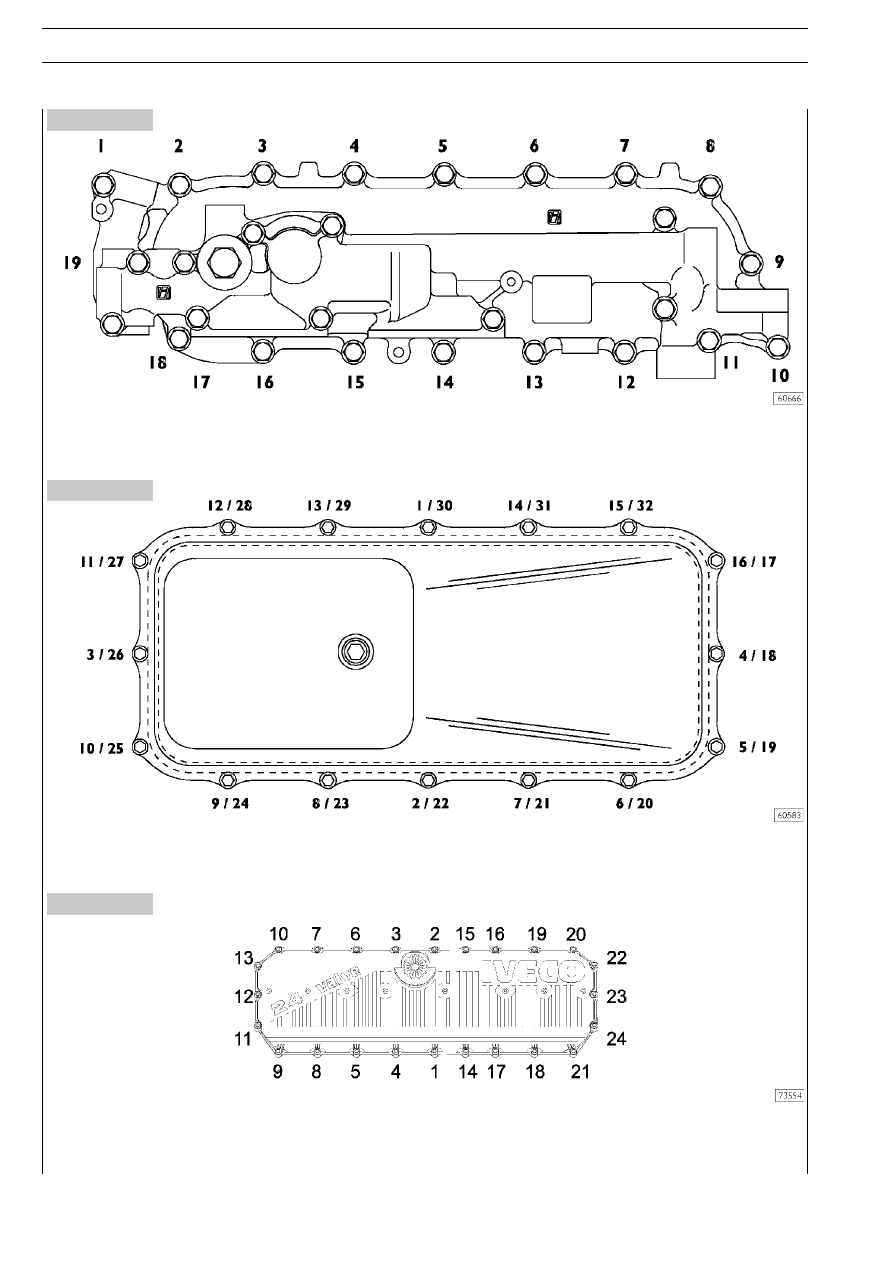

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ТЕПЛООБМЕННИКА

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ МАСЛЯНОГО ПОДДОНА

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

Рисунок 13

Рисунок 14

Рисунок 15

S

TRALIS

ДВИГАТЕЛЬ F3B

141

Рисунок 16

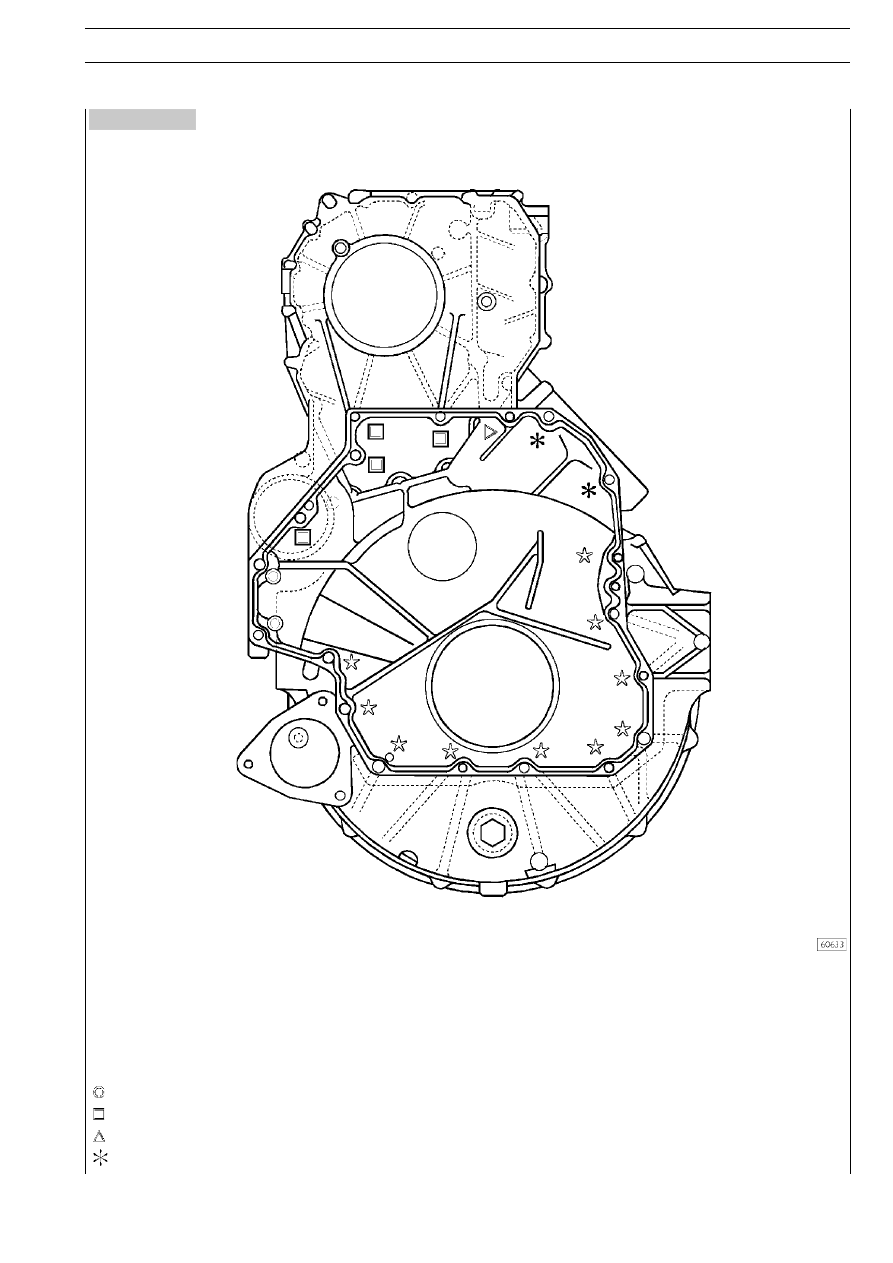

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ КАРТЕРА МАХОВИКА И ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ

ШЕСТЕРЕН К КАРТЕРУ ДВИГАТЕЛЯ

Последовательность затяжки

”

10 болтов М12

× 1,75 × 100

2 болта М12

× 1,75 × 70

4 болта М12

× 1,75 × 35

1 болт М12

× 1,75 × 120

2 болта М12

× 1,75 × 193

142

ДВИГАТЕЛЬ F3B

S

TRALIS

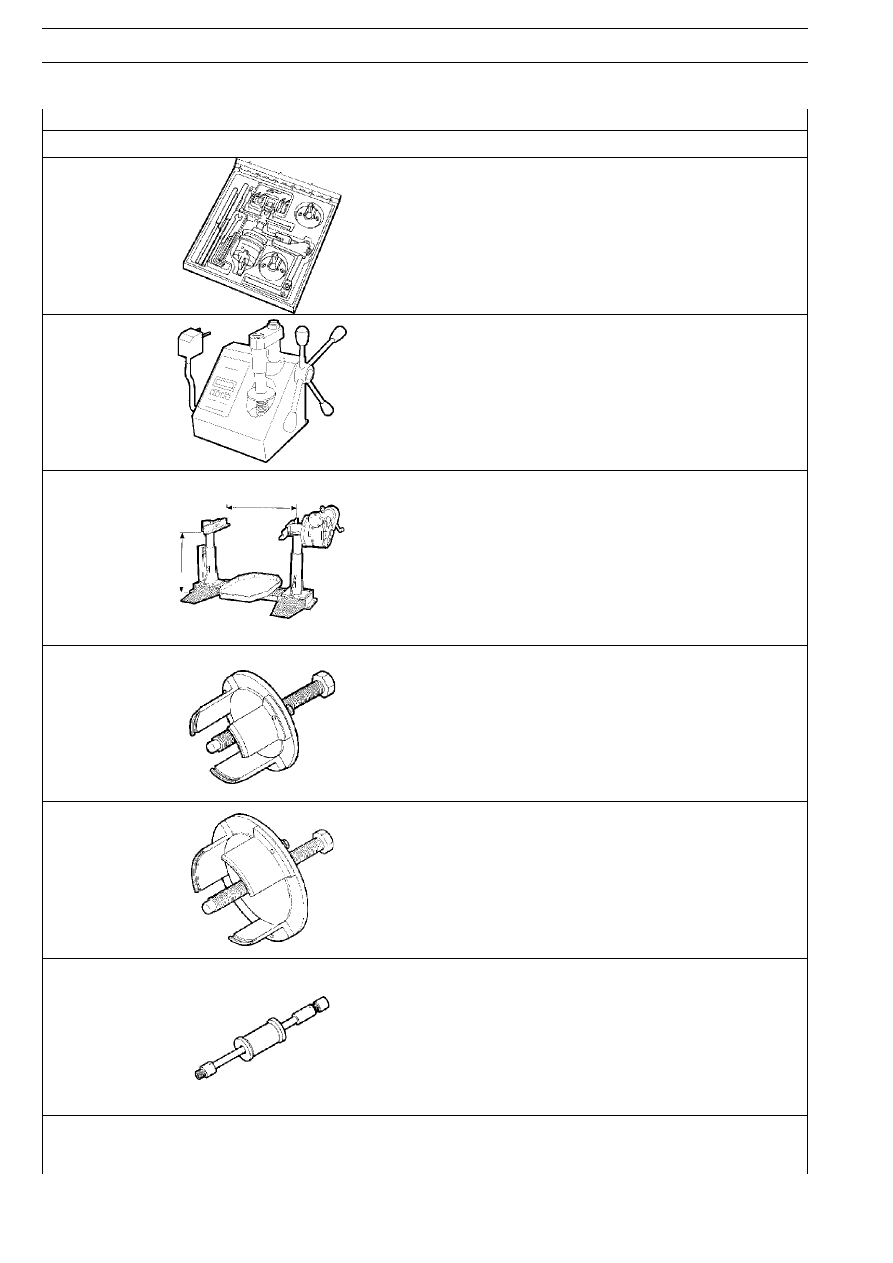

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305019

Комплект инструмента для шлифовки седел клапанов

99305047

Устройство для проверки усилия пружин

99322230

Вращающийся телескопический стенд
(предельная нагрузка 2000 Н, момент 375 Н·м)

99340053

Съемник для снятия переднего сальника коленчатого вала

99340054

Оправка для снятия заднего сальника коленчатого вала

99340205

Ударный съемник

S

TRALIS

ДВИГАТЕЛЬ F3B

143

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99342149

Съемник корпуса форсунки

99346250

Оправка для установки переднего сальника коленчатого вала

99346251

Оправка для установки заднего сальника коленчатого вала

99348004

Универсальный съемник для внутренних деталей диаметром
от 5 до 70 мм

99350072

Торцовый ключ для болтов объединенной крышки коренных
подшипников

99360143

Оправка для снятия и установки направляющих втулок клапанов
