Грузовик Iveco Stralis. Руководство - часть 3

S

TRALIS

ДВИГАТЕЛЬ F3A

9

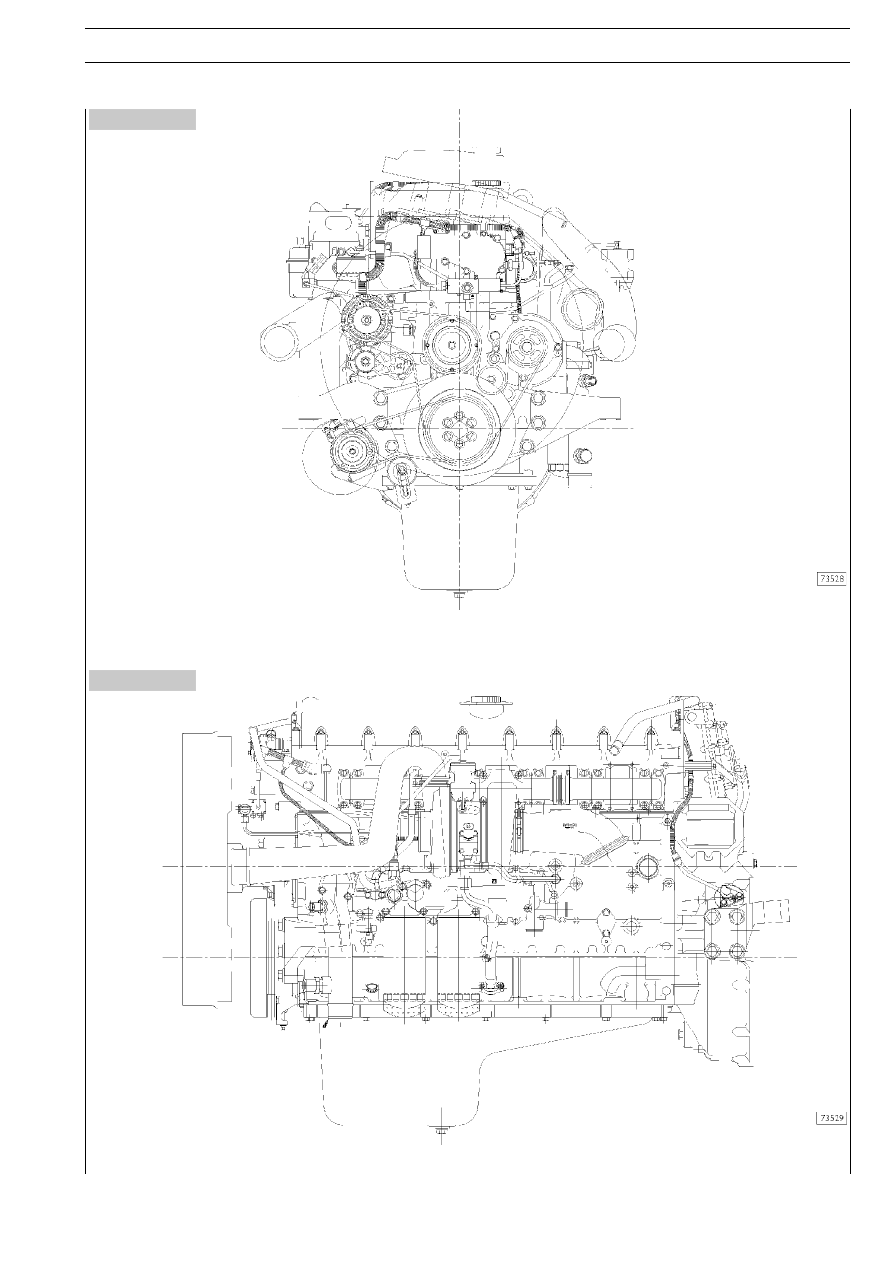

Рисунок 4

Рисунок 5

ДВИГАТЕЛЬ — ВИД СПЕРЕДИ

ДВИГАТЕЛЬ — ВИД С ЛЕВОЙ СТОРОНЫ

10

ДВИГАТЕЛЬ F3A

S

TRALIS

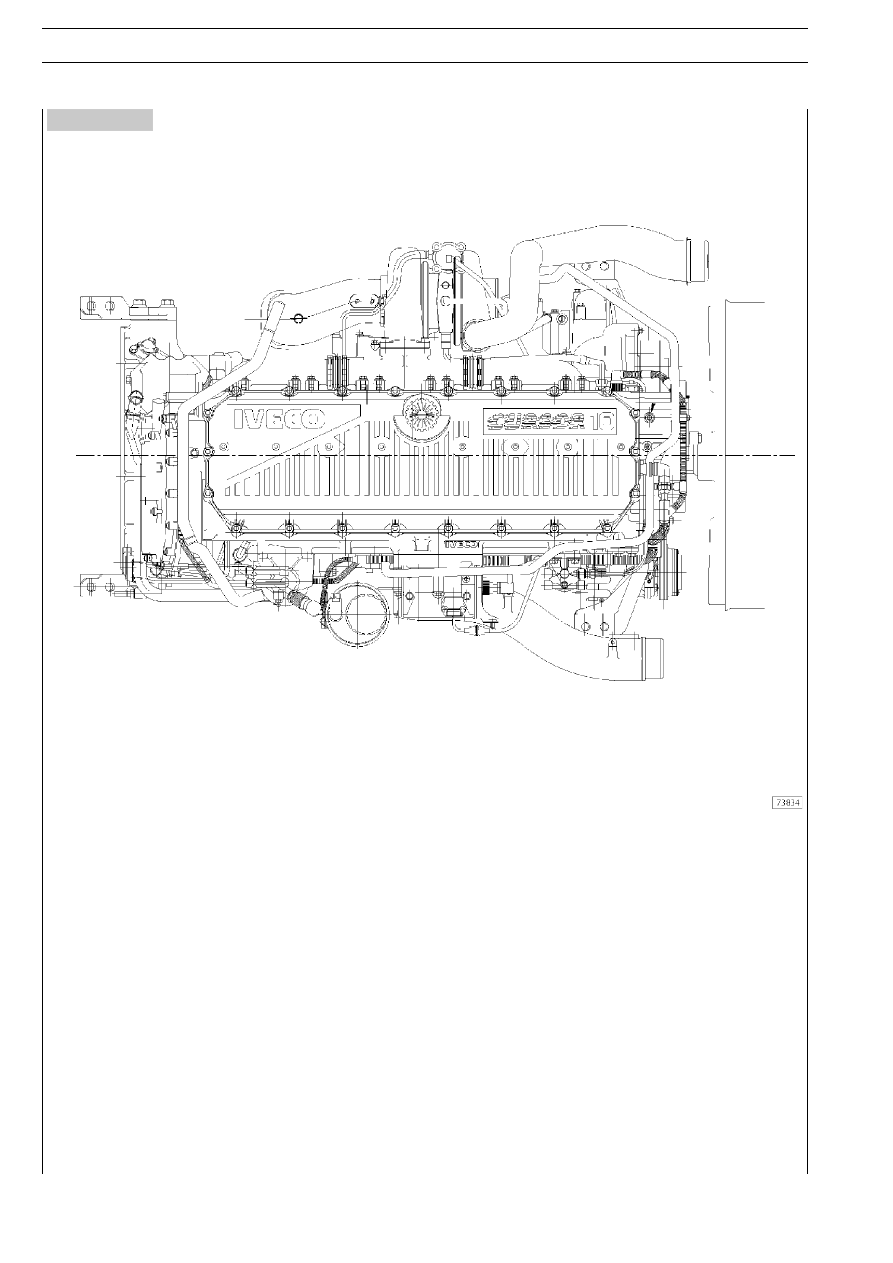

Рисунок 6

ДВИГАТЕЛЬ — ВИД СВЕРХУ

S

TRALIS

ДВИГАТЕЛЬ F3A

11

ДВИГАТЕЛЬ

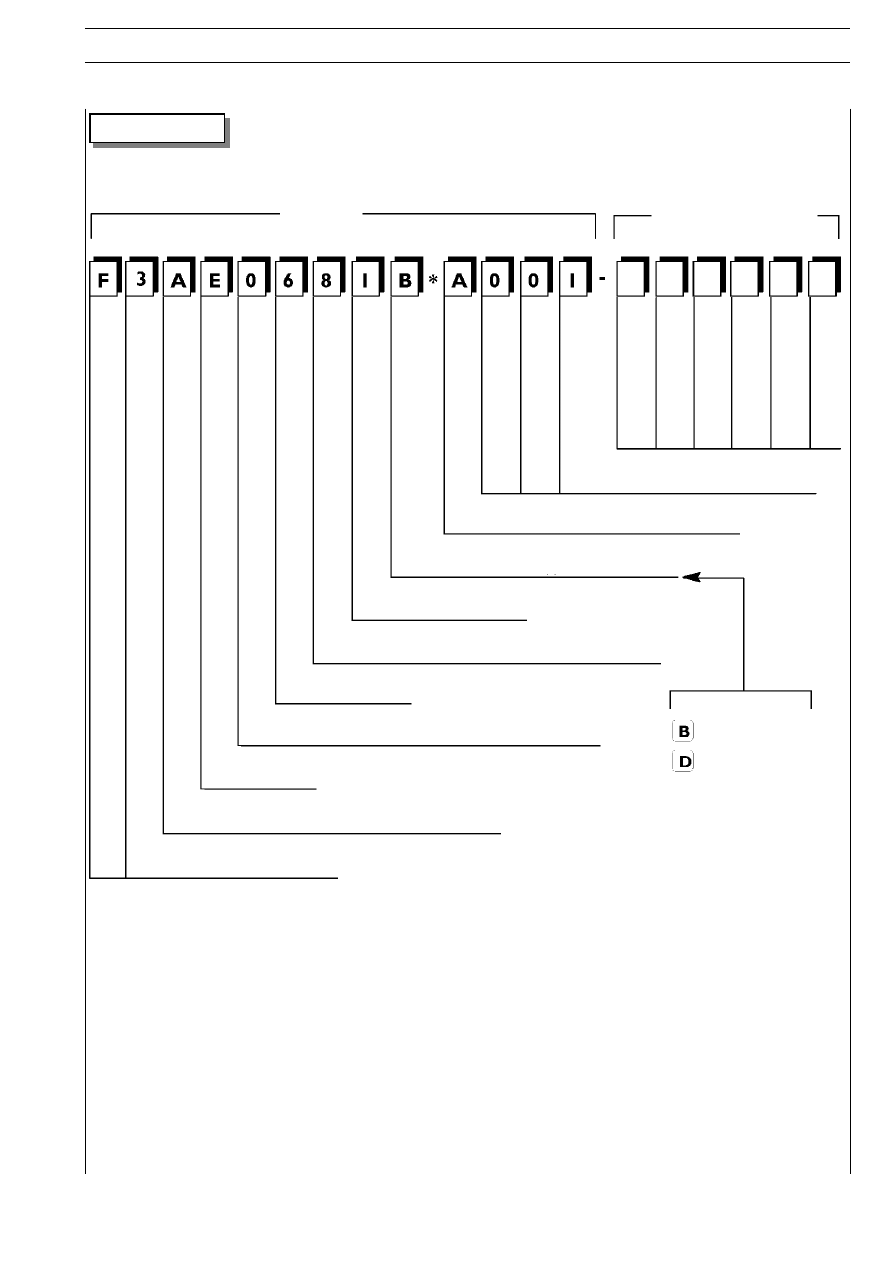

ОБОЗНАЧЕНИЕ ДВИГАТЕЛЕЙ

ТИП

НОМЕР АГРЕГАТА

Порядковый номер изделия

Номер модели в рамках (B.o.M)
модельного ряда

Указание на уровень токсичности отработанных газов при
указанных значениях крутящего момента и мощности

Указание на номинальную мощность двигателя
или максимальный крутящий момент

Назначение (например, 1 = для грузовых автомобилей)

Наличие турбонаддува и тип впрыска (турбокомпрессор
с охладителем (TCA), дизель с непосредственным впрыском)

Число цилиндров

Количество тактов и расположение цилиндров
(например, 0 = 4 такта, вертикальный)

Двигатель
(не изменяется)

Модификация (также независимо от рабочего объема)

Код семейства двигателей

400 л.с. 1900 Нм

430 л.с. 1900 Нм

12

ДВИГАТЕЛЬ F3A

S

TRALIS

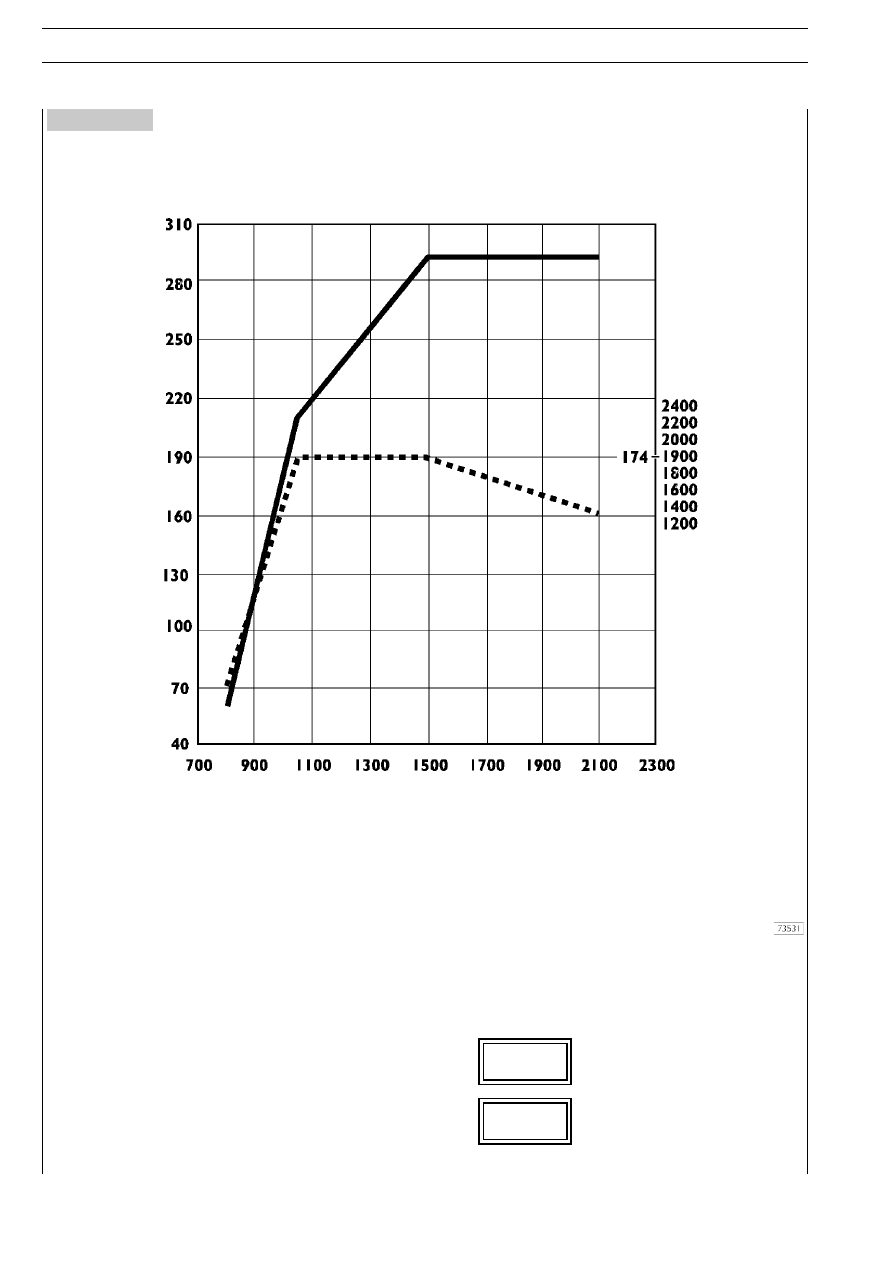

Рисунок 7

ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Cursor 10 294 кВт (400 л.с.)

кВт

л.с.

кгм

Нм

об/мин

об/мин

ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ F3AE 0681 B

Максимальная МОЩНОСТЬ 294 кВт

400 л.с.

при 2100 об/мин

Максимальный КРУТЯЩИЙ МОМЕНТ 1900 Нм

174 кгм

при 1480 об/мин
