I.26

GENERAL

S

TRALIS

AT/AD

Base - January 2003

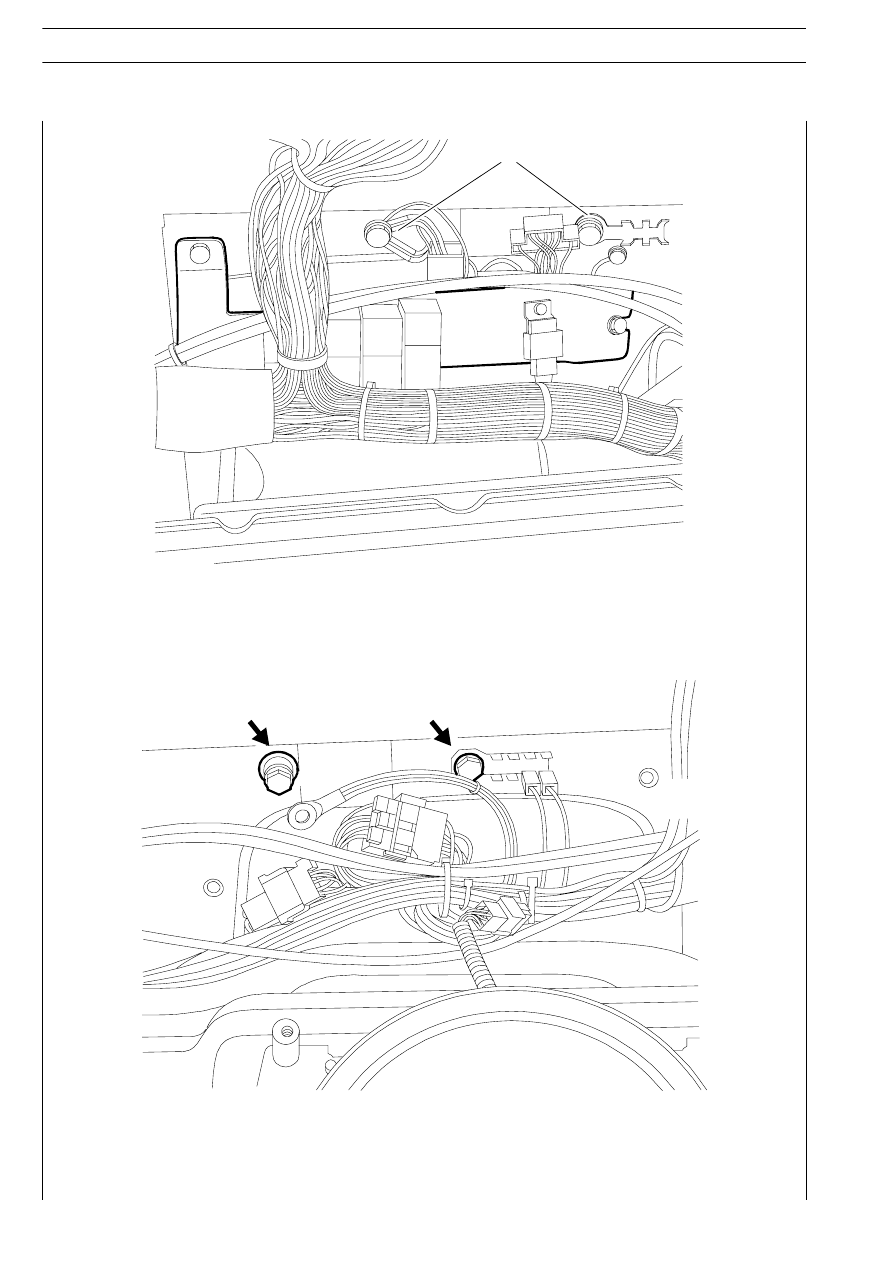

MASS POINT BEHIND THE BODY COMPUTER

73754

MASS POINT BEHIND THE CLUSTER

M4

M5

GENERAL

I.27

S

TRALIS

AT/AD

LIST OF ST JUNCTION CONNECTOR ON BOARD THE VEHICLE

ST01

Start switch

ST02

SWI center

ST05

+15 (Body Computer)

ST13

Bed Module

ST31

Reading light/tool box light/refrigerator

ST08

DDM center

ST09

PDM center

ST14

Cluster/Cab Module/Cruise Control (internal) Body Comp

ST30

TGC

ST36

TGC

ST06

Rev counter

ST07

Sunshield/Cab Module/ceiling light

ST15

Radio speakers/ceiling light/sliding roof

ST4011

VDI

ST10

(Equippers) Positive (58)

ST25/26/27

Intarder/ECAS/EBS (CAN line)

ST20/19

Conditioner

ST79 (6 ways)

EDC brake secondary switch/(only for ABS) EDC clutch switch

ST79 (12 ways)

Wiper outside temperature transmitter/coolant pressure switches/radiator water circulation E.V

ST79 (1 way)

Horn

ST56

15 alternator

ST63

BCB Line

ST11

VDB Line

ST52

RSU

ST53

15 for equippers (FFC)

ST50

Left front light positive

ST73

Front brake pad wear warning

ST52

Positives for equippers

ST80

Backup ignition switch/anti-start switch with gear selected/downshifted gears on warning switch

ST72

35 axle brake wear/transversal differential lock

ST71

35 axle brake pad wear

ST90

Side PDF on warning switch/rear PDF on warning switch

ST77

SIDE MARKER LAMP

ST78

SIDE MARKER LAMP

ST82

Engine oil temperature thermometer — engine oil pressure sensor — engine fan temperature sensor
- oil level — clogged oil filter — fuel filter

ST87

Windscreen washer electric pump - Headlights washer pump

I.28

GENERAL

S

TRALIS

AT/AD

Base - January 2003

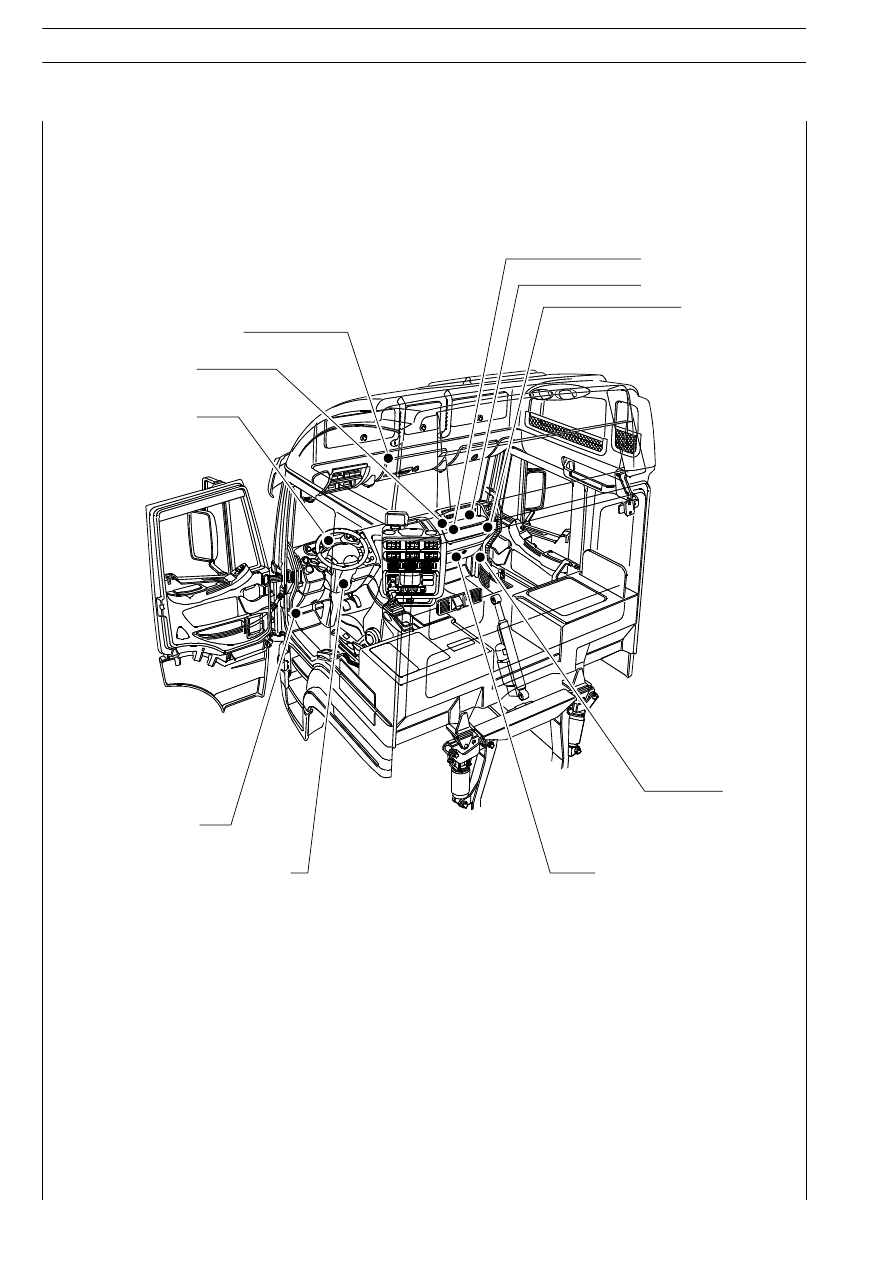

84587

ST15

ST35/1/2/3

ST79 - ST31
ST13 - ST06

ST08/06

ST01/02

ST25/26/27/30
ST11/05/29/21
ST15/14/63/12

ST19/20/21/22

ST10/07

ST09/07

ST40

77796

9

6

3

2

1

4

5

8

7

77797

1 4

7 10 13

14

15

12

11

8

9

6

5

2

3

GENERAL

I.29

S

TRALIS

AT/AD

ST 02 Steering Wheel Interface ISW connection

Ref.

Function

Connector view

Cable colour

code

1

CAN L (ICB) line

GREEN

2

CAN H (ICB) line

WHITE

3

Mass

0000

4

Negative for horn

1116

5

Negative from 15 - ST I/2 key switch

0987

6

Direction indicator ideogram lighting positive

4442

7

+30 positive

7906

8

Negative from 50 - ST 1/3 key switch

0900

9

Free

ST 06 Tachograph connection

Ref.

Function

Connector view

Cable colour

code

1

Tachograph transmitter insulated negative

0058

2

Tachograph transmitter speed signal

5517

3

Tachograph transmitter inverted signal

5516

4

Tachograph transmitter power supply

5514

5

EDC speed impulse

5155

6

CAN VDB (H) line

WHITE

7

CAN VDB (L) line

GREEN

8

Cluster signal

5540

9

Accelerator pedal sensor (idling switch)

0158

10

+15 tachograph power supply

8871

11

Ideogram lighting

4442

12

+30 tachograph power supply after 70058 fuse

7768

13

K line

2997

14

Cluster signal

5518

15

Mass

0066
