32791

S

TRALIS

AT/AD

14

AIR SYSTEM - BRAKES

Base - January 2003

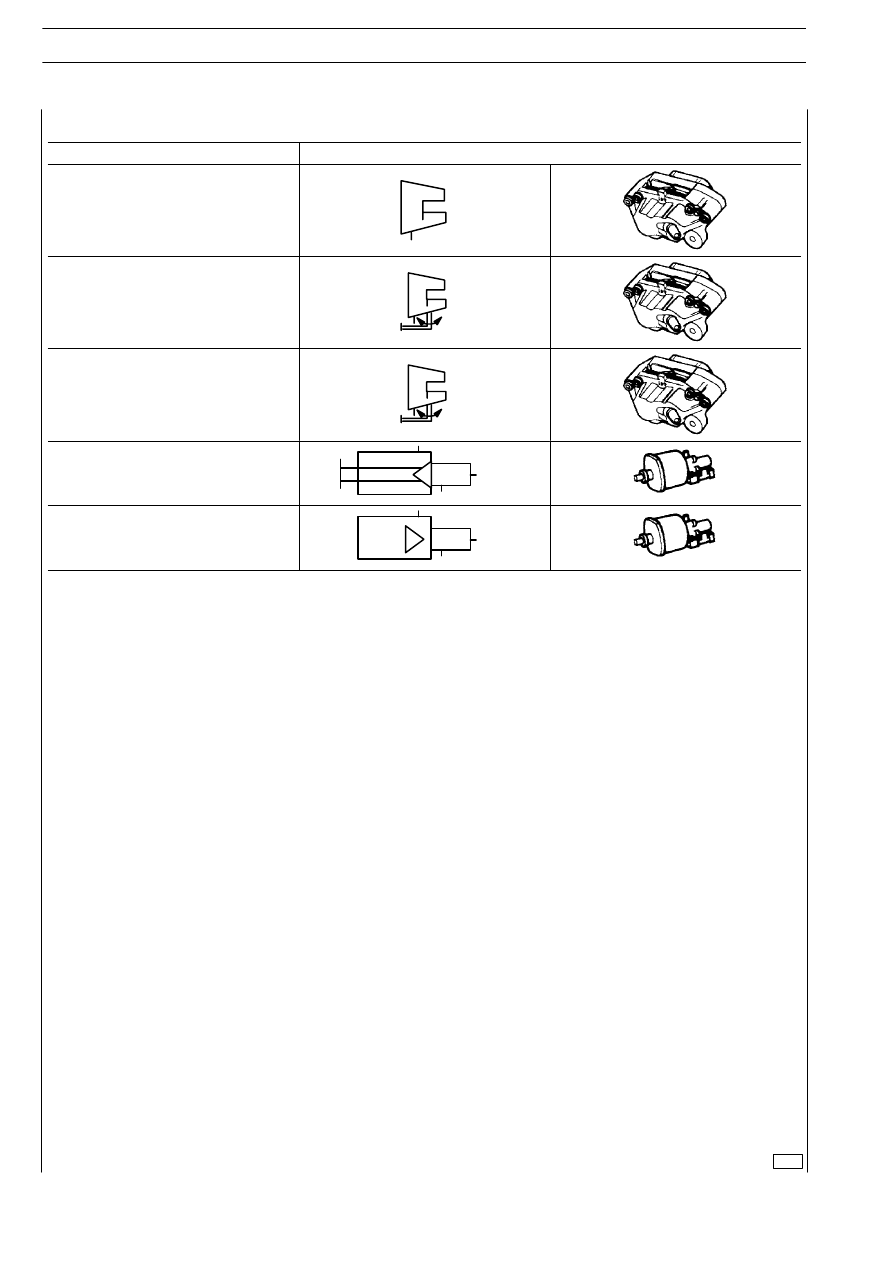

(CALLIPERS AND CYLINDERS)

DESCRIPTION

SYMBOL

FLOATING DISC BRAKE CALLIPER

FLOATING DISC BRAKE CALLIPER
WITH PARKING

MECHANICAL FLOATING DISC
BRAKE CALLIPER

SERVO CLUTCH

SERVO CLUTCH

32793

32792

AIR SYSTEM - BRAKES

15

S

TRALIS

AT/AD

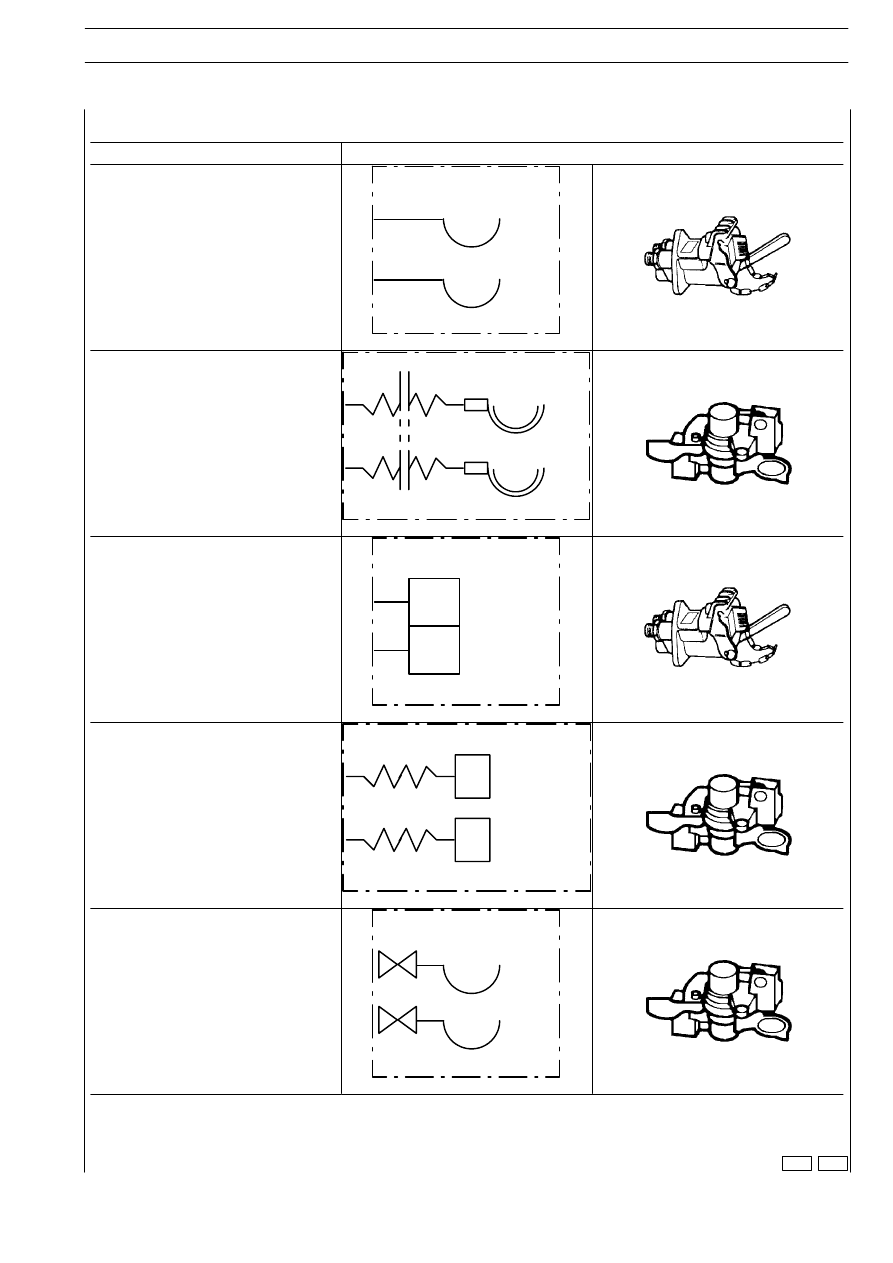

SYMBOLS FOR AIR/HYDRAULIC SYSTEM CIRCUIT DIAGRAMS

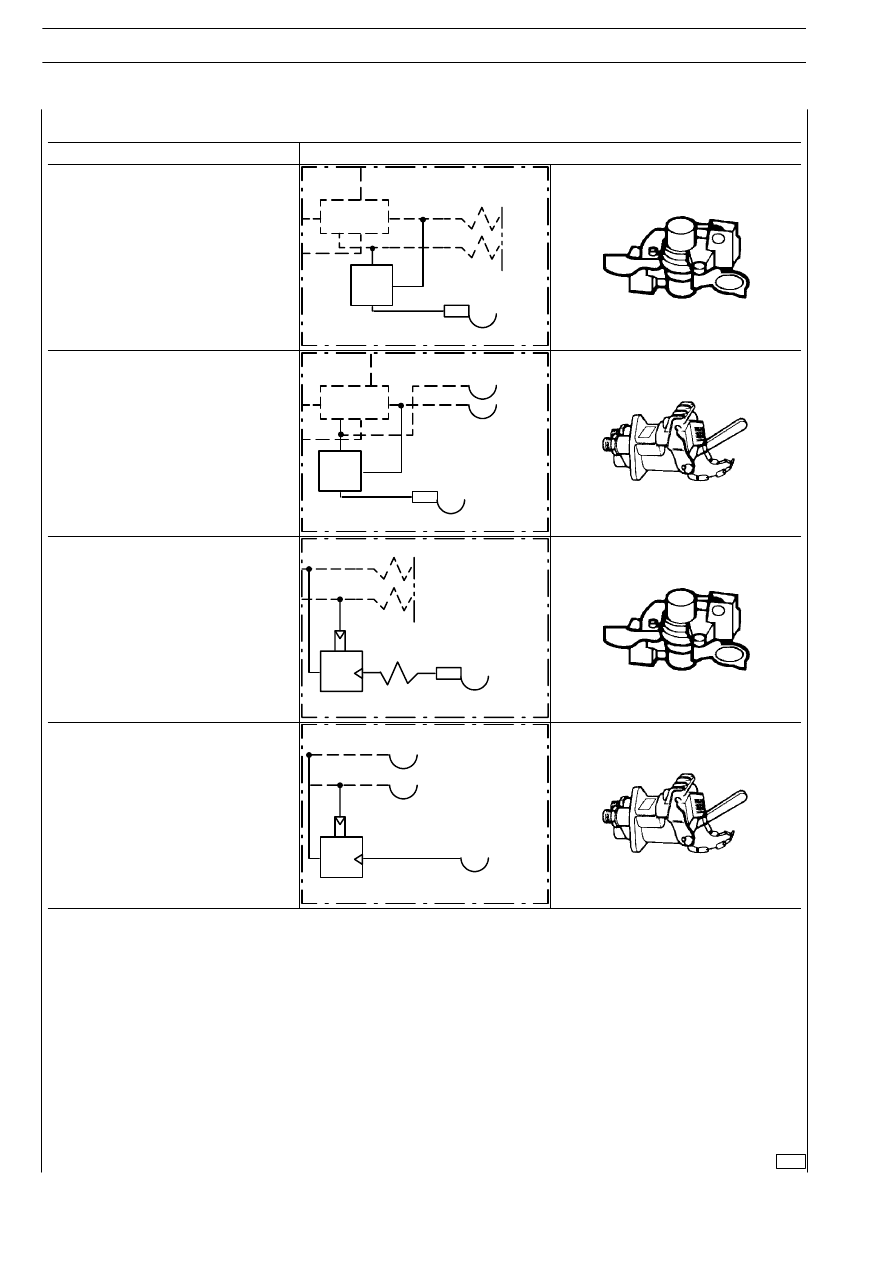

(SEMI-COUPLINGS AND COUPLING CONNECTORS)

DESCRIPTION

SYMBOL

“ISO” SEMI-COUPLING

A

M

ISO VERSION

“ISO” SEMI-COUPLING

A

M

VERSION WITH ISO COUPLINGS

“CUNA” SEMI-COUPLING

A

B

ITALIAN VERSION

“CUNA” SEMI-COUPLING

M

A

“NATO” SEMI-COUPLING

A

M

NATO VERSION

32793

S

TRALIS

AT/AD

16

AIR SYSTEM - BRAKES

Base - January 2003

(SEMI-COUPLINGS AND COUPLING CONNECTORS)

DESCRIPTION

SYMBOL

1

2

3

5

4

V

A

Z

SINGLE LINE VERSION

SEMI-COUPLING

V

A

Z

A

M

SINGLE LINE VERSION

SEMI-COUPLING

4

2

12

22

SINGLE LINE VERSION

SEMI-COUPLING

4

2

12

22

M

A

1

SINGLE LINE VERSION

32794

AIR SYSTEM - BRAKES

17

S

TRALIS

AT/AD

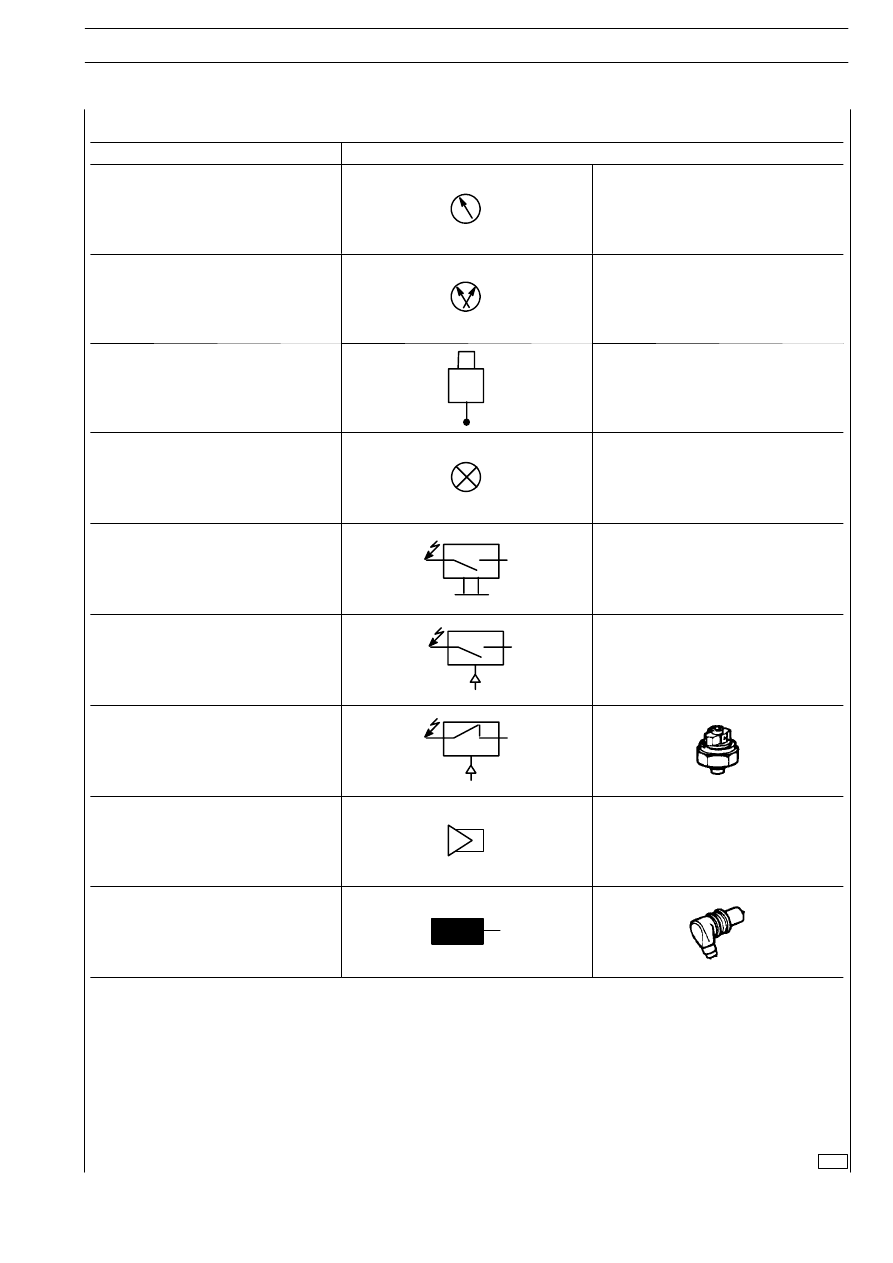

SYMBOLS FOR AIR/HYDRAULIC SYSTEM CIRCUIT DIAGRAMS

(INDICATORS AND SWITCHES)

DESCRIPTION

SYMBOL

PRESSURE GAUGE

PRESSURE GAUGE

PRESSURE SENDING UNIT

LAMP

MECHANICAL SWITCH

PRESSURE SWITCH

LOW PRESSURE SWITCH

AUDIBLE WARNING

SENSOR
