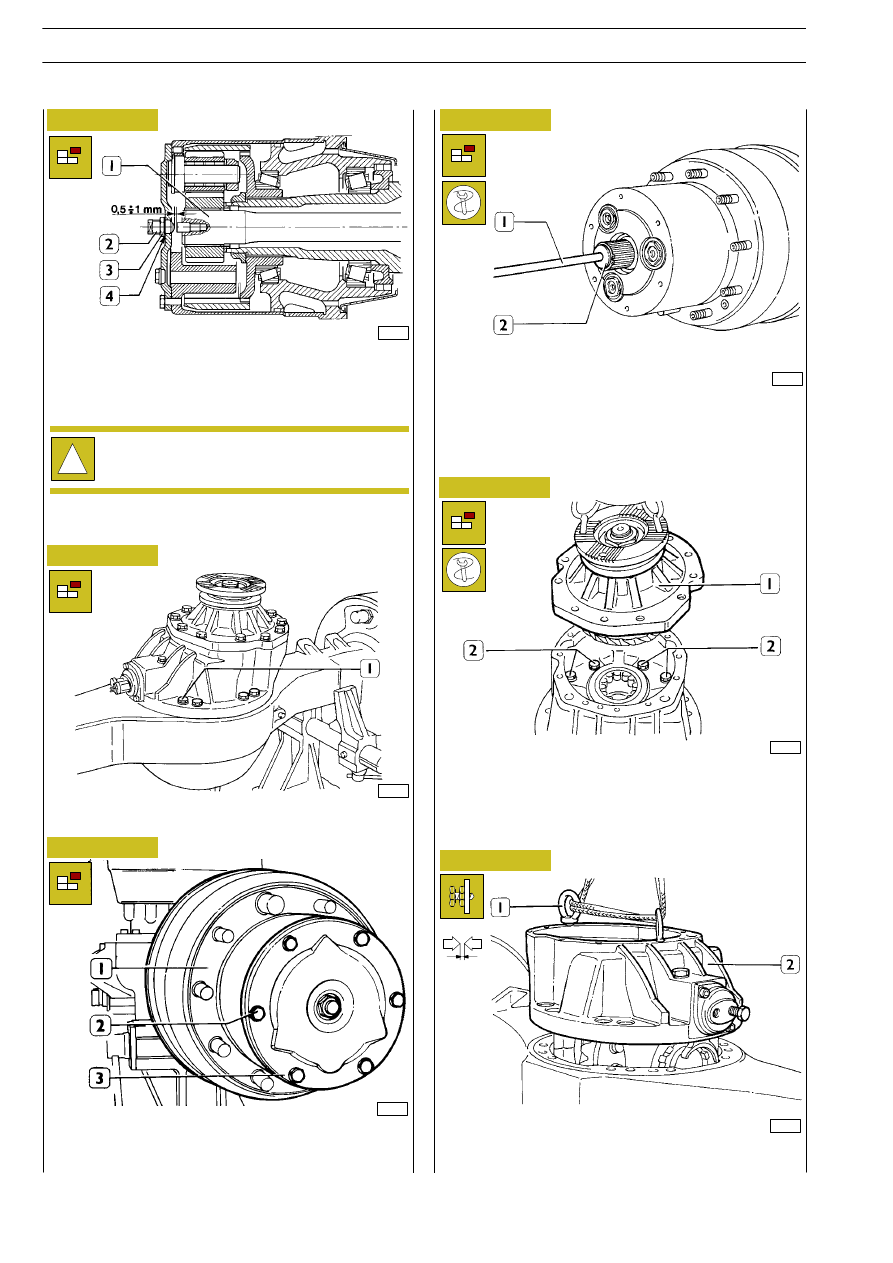

Iveco Stralis AT/AD. Manual - part 158

39662

39664

39663

39665

39666

40073

Figure 50

Figure 51

Figure 52

Figure 53

Figure 54

Figure 55

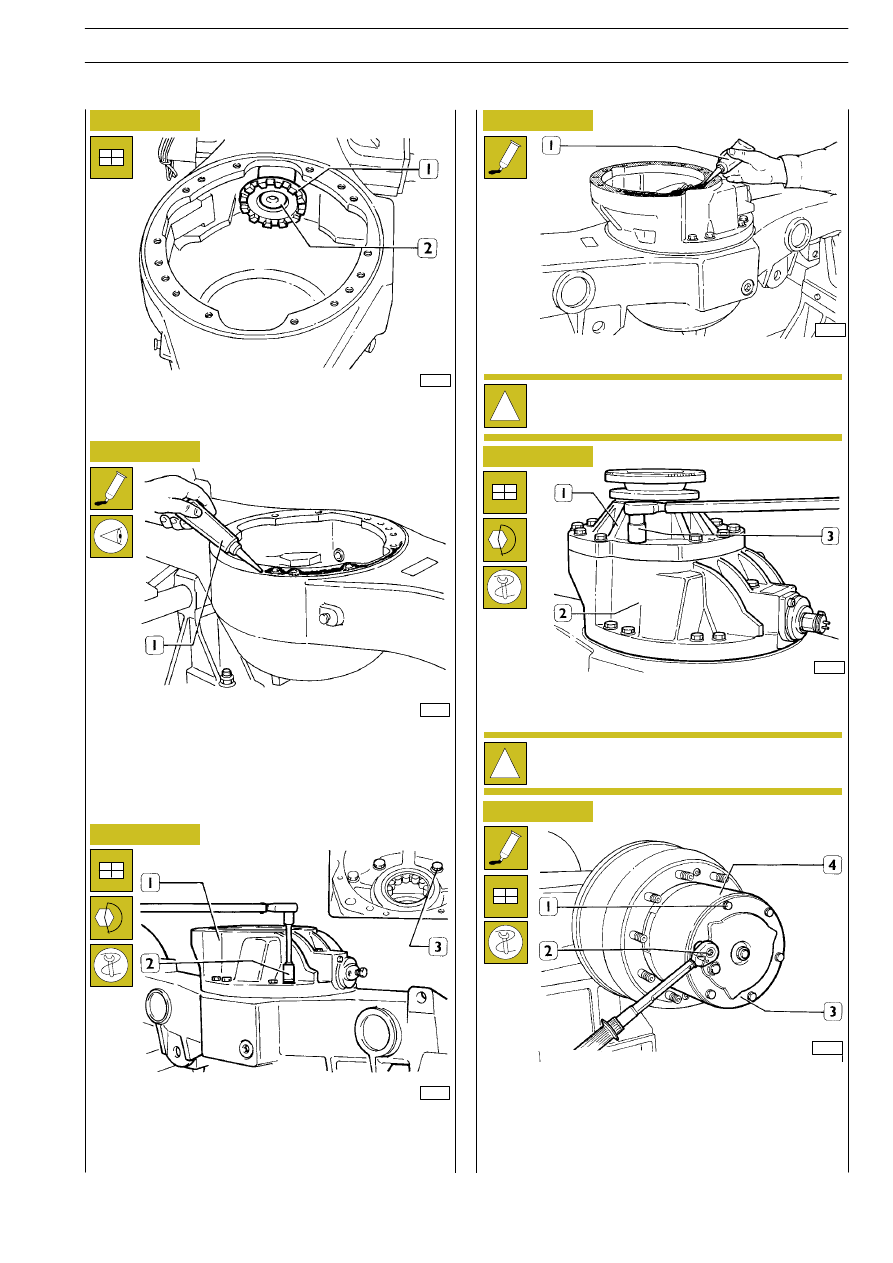

Fit the sliding sleeve (1) on the drive shaft (2) with double
toothing.

Smear LOCTITE 573 (1) sealing compound on the contact
surface. When assembling the differential housing, make sure
that the differential lock engagement fork is correctly
introduced on the sliding sleeve.

Position the seal ring and assemble the differential housing (1).
Apply LOCTITE 573 on the threads of the external screws (2).
Using a torque wrench, tighten the external (2) and internal
(3) screws to the correct torque.

Smear LOCTITE 573 (1) sealing compound on the contact
surface.

Position the bevel pinion support (1) on the differential
housing (2). Using a torque wrench, tighten the screws (3) to
the correct torque.

Smear a thin layer of LOCTITE 510 on the cover (3) and
crown wheel support (4) contact surfaces. Position the cover
so that the bevels of the support pins coincide with the holes
on the cover. Smear LOCTITE 573 sealing compound on the
screw (1) thread and tighten to the correct torque with a
torque wrench (2).

!

Apply a bead of LOCTITE 510 around the oil passage
holes.

!

Apply LOCTITE 573 on the threads of the screws (3)
that pass through the holes.

REAR AXLE 451391

83

S

TRALIS

AT/AD

39667

39669

39668

39670

39671

39672

Figure 56

Figure 57

Figure 58

Figure 59

Figure 60

Figure 61

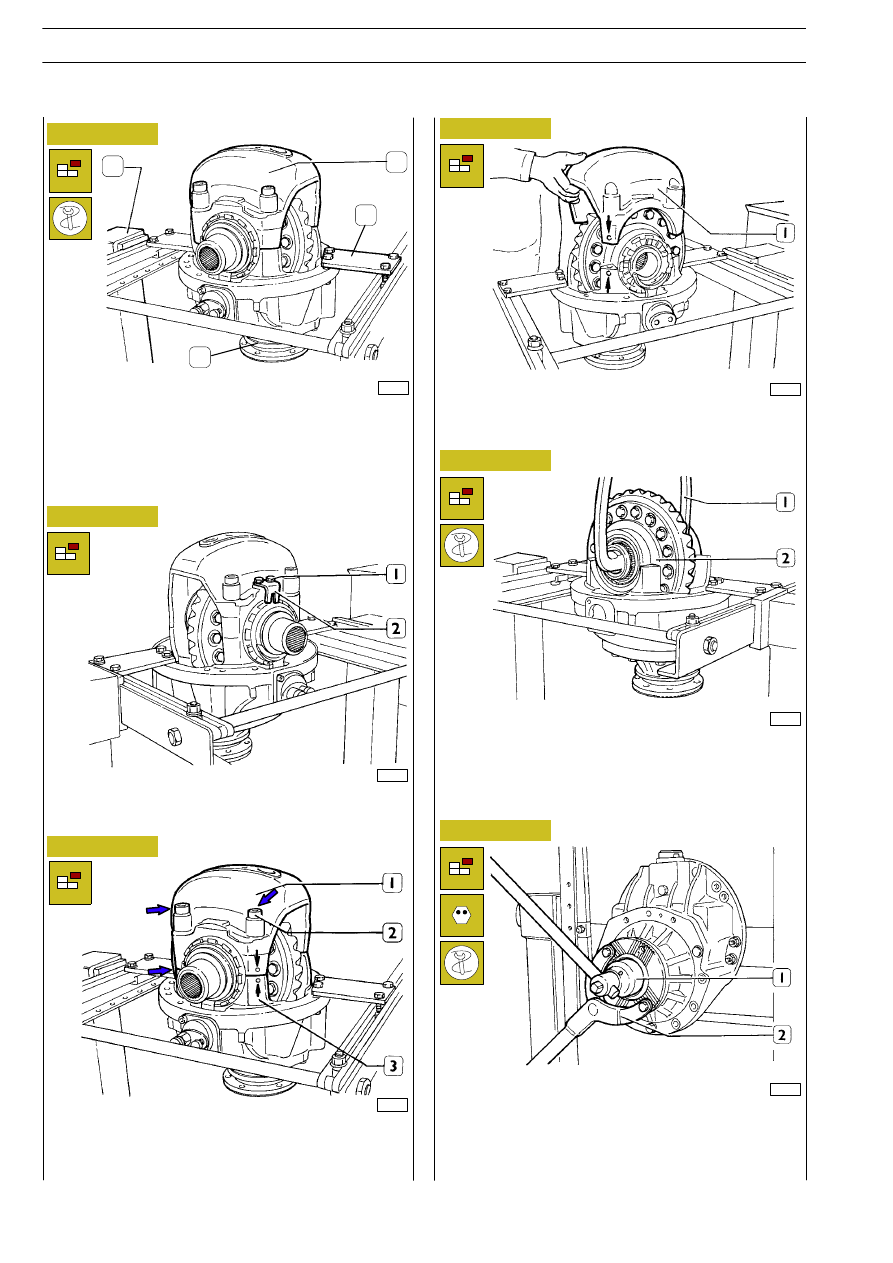

Position the differential housing with the gear housing cover
(1) facing upwards, on rotating stand 99322205 (2), together
with support 99322225 and pair of brackets 99371022 (3).
Provisionally fit the bevel pinion support (4).

Unscrew the screws (1) and remove the safety plate (2).
Repeat the same operation on the opposite side.

Heat the points indicated by the arrows with drier 99305121
and unscrew the screws (2) fixing the cover (secured with
LOCTITE).

Raise the gear housing cover (1).

Using hook 99370509 (1), raise the gear housing (2), together
with the taper roller bearings and bearing external rings.

Rotate the differential housing through 90º.
Remove the safety notch on the fixing nut.
Apply reaction lever 993701317 (2) to the drive coupling
flange and, using Allen wrench 99355081 (1), loosen the fixing
nut.

1

2

3

4

84

REAR AXLE 451391

S

TRALIS

AT/AD

Base - January 2003

Disassembly

39673

39675

39674

39676

39677

40086

Figure 62

Figure 63

Figure 64

Figure 65

Figure 66

Figure 67

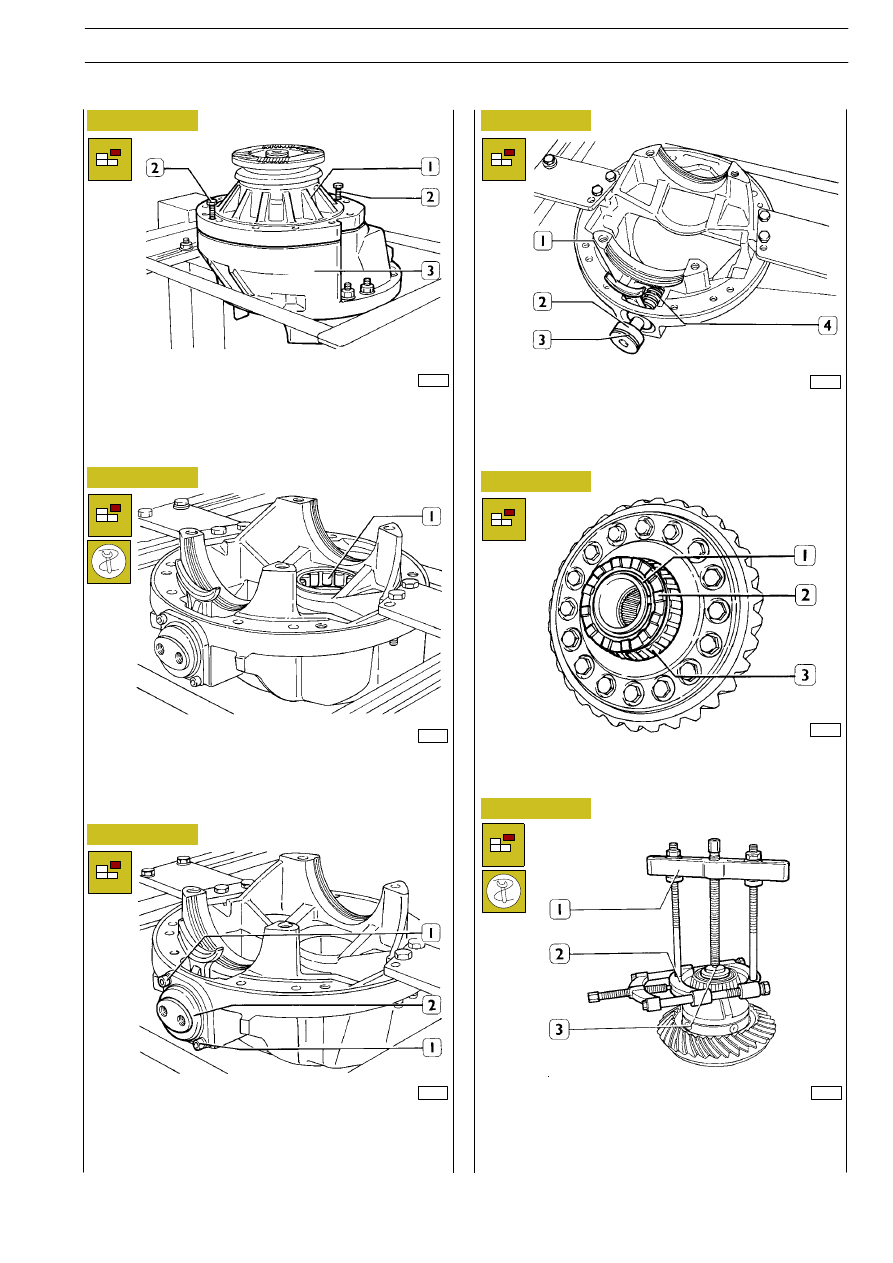

Unscrew the screws and washers of the differential housing
(3) bevel pinion support (1). Fit the reaction screws (2) and
extract the differential housing support.

Using a universal punch, extract the bevel pinion taper roller
bearing (1) from the seat on the differential housing.

Unscrew the 2 sunken hex screws (1) and remove the
differential locking device control cylinder (2).

Extract the piston (2), together with the seal ring (3), the
engaging fork (1) and the compression spring (4).

Remove the circlip (1) and extract the differential lock
engaging sleeve (3) from the gear housing cover (2).

Using extractor 99348001 (1-2) and reaction block 99345055
(3), extract the taper roller bearing from the gear housing.
Repeat the same operation on the opposite side.

Gear housing disassembly

REAR AXLE 451391

85

S

TRALIS

AT/AD
