Iveco Stralis AT/AD. Manual - part 135





30

INTARDER - ZF HYDRAULIC RETARDER

S

TRALIS

AT/AD

Base - January 2003

PROPELLER SHAFTS

1

S

TRALIS

AT/AD

Propeller shafts

Page

CHARACTERISTICS AND DATA

3

. . . . . . . . . . .

DIAGNOSTIC

5

. . . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

7

. . . . . . . . . . . . . . . . .

TOOLS

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REMOVING AND REASSEMBLING THE PROPELLER

SHAFT

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Removal

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Reassembly

8

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CHECKING THE PROPELLER SHAFT

ON THE VEHICLE

9

. . . . . . . . . . . . . . . . . . . . .

REMOVING AND FITTING BACK

THE UNIVERSAL JOINTS

10

. . . . . . . . . . . . . . .

REMOVING AND REASSEMBLING THE SUPPORT

10

2

PROPELLER SHAFTS

S

TRALIS

AT/AD

Base - January 2003

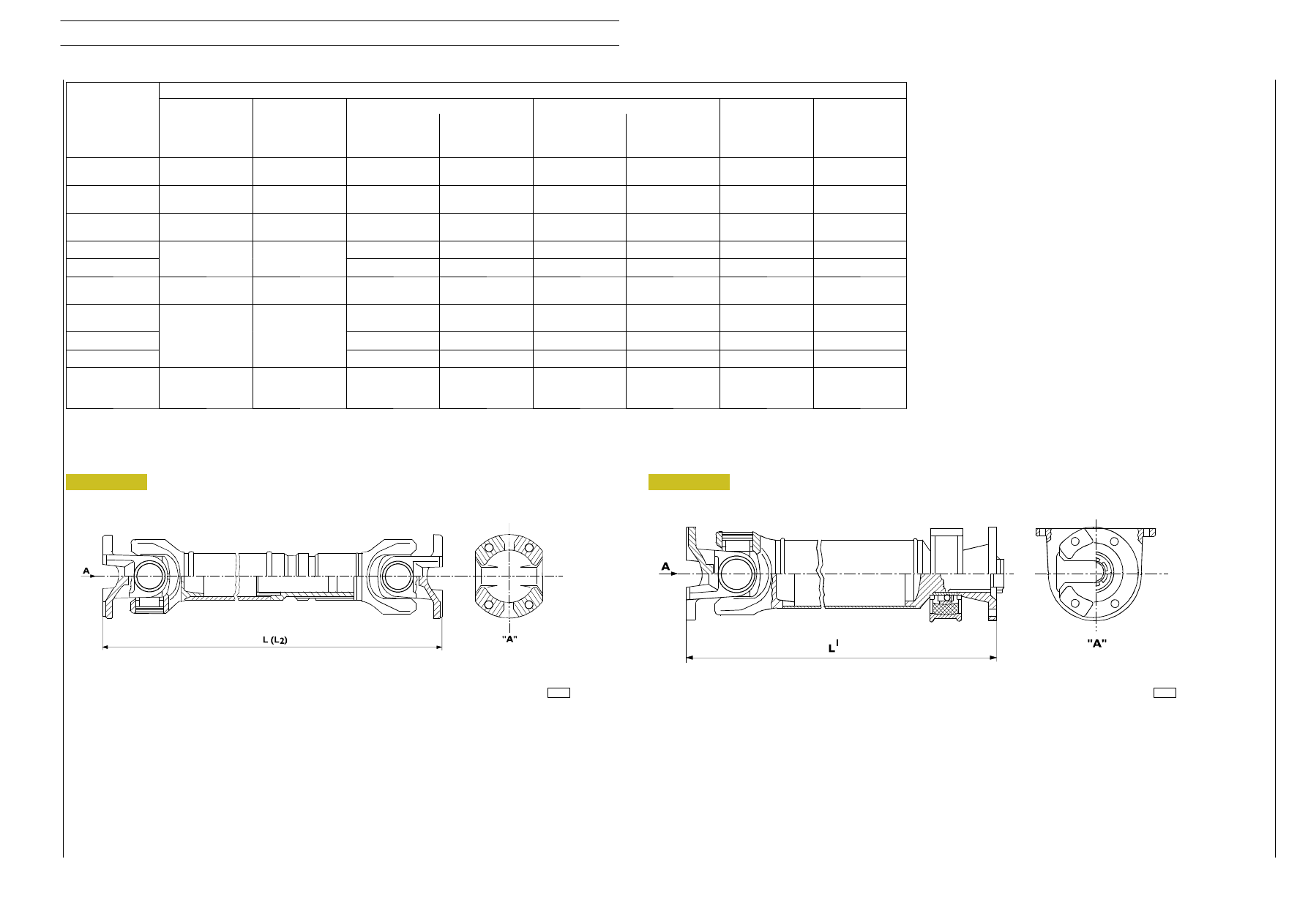

Figure 1

Figure 2

85482

SLIDING PROPELLER SHAFT

85483

CONNECTING PROPELLER SHAFT WITH FLEXIBLE MOUNT

Universal joint working angle 25

o

.

PROPELLER SHAFTS

3

S

TRALIS

AT/AD

CHARACTERISTICS AND DATA

WHEELBASE

2800

3200

3650

3800

TRACTORS

Gearbox type

Shaft type

L

mm

L

mm

L

mm

L

mm

L

mm

L

mm

min.

max

min.

max

min.

max.

min.

max.

min.

max.

min.

max.

4x2

ZF 9 S 109

KLEIN

GWB

-

-

-

-

1800

÷ 1910

1975

÷ 2085

4x2

ZF 16 S 151

KLEIN

GWB

-

-

-

-

1775

÷ 1885

1875

÷ 1985

1950

÷ 2060

2050

÷ 2160

6x4

ZF 16 S 221

KLEIN

GWB

650

÷ 790

775

÷ 885

650

÷ 790

1175

÷ 1285

-

-

4x2

ZF 16 S 181D D

KLEIN

-

-

-

-

1700

÷ 1810

1875

÷ 1985

6x2C

ZF 16 S 181D.D.

KLEIN

GWB

-

-

-

-

-

1875

÷ 1985

4x2

ZF 16 S 181O.D.

KLEIN

GWB

-

-

-

-

1800

÷ 1910

1975

÷ 2085

4x2

EuroTronic

KLEIN

-

-

-

-

1800

÷ 1910

1875

÷ 1985

1975

÷ 2085

2050

÷ 2160

6x2C

Automated

12 AS 2301 D D

KLEIN

GWB

-

-

-

-

-

1975

÷ 2085

6x4

12 AS 2301 D.D.

GW

650

÷ 790

875

÷ 985

650

÷ 790

1275

÷ 1385

-

-

4x2

EuroTronic
Automated

12 AS 2301 O.D.

KLEIN

GWB

-

-

-

-

1875

÷ 1985

2050

÷ 2160
