Iveco Stralis AT/AD. Manual - part 95

116

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

GEARBOXES

EuroTronic Automated

12 AS 2301 D.D.

12 AS 2301 O.D.

Type

Mechanical

Torque activated

Nm

1900

2500

Forward gears

Reverse gears

12

2

Type of running control

electronically-operated semi-automatic

Rear power takeoff

optional

Gear engagement:

E.R.U.* and splitter engagement

by front engagement sleeves

free ring synchroniser

Gears

constantly engaged straight toothed

Gear ratios

1

a

2

a

3

a

4

a

5

a

6

a

7

a

8

a

9

a

10

a

11

a

12

a

1

a

RM

2

a

RM

15.85
12.32

9.56
7.43
5.87
4.56
3.47
2.70
2.09
1.62
1.28
1.00

14.68
11.41

12.33

9.59
7.44
5.78
4.57
3.55
2.70
2.10
1.63
1.27
1.00
0.78

11.41

8.88

ERG* = Epicyclic Reduction Gearing
D.D.

= Direct drive

O.D. = Over Drive (Multiplied)

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

117

S

TRALIS

AT/AD

SPECIFICATIONS AND DATA

EuroTronic Automated

12 AS 2301 D.D./O.D.

Bearings
-

drive input shaft

-

ERG* shaft

-

transmission shafts

with balls

with cylindrical rollers

with tapered rollers

Bearing end float:
-

drive input shaft

-

ERG* planet shaft

-

transmission shafts

0

÷ 0.1 mm

0

÷ 0.1 mm

- 0.05

÷ + 0.05 mm

End float:
-

main shaft

-

drive input shaft split ring

0.2 mm

0

÷ 0.1 mm

Temperature for fitting bearings or bearing
seats on the boxes

120

°C

Forced lubrication with positive displace-
ment pump flow rate (with 12

th

speed en-

gaged and oil at a temperature of 80ºC)

pressure with 12

th

speed engaged at 2400

rpm and oil at a temperature of:

40ºC
80ºC

50 dm

3

/min

1.7 bar
1.2 bar

Oil type

litres

kg

Tutela Truck Fe-Gear

Tutela ZC 90

12
11

ERG* = Epicyclic Reduction Gearing
D.D.

= Direct drive

O.D. = Over Drive (Multiplied)

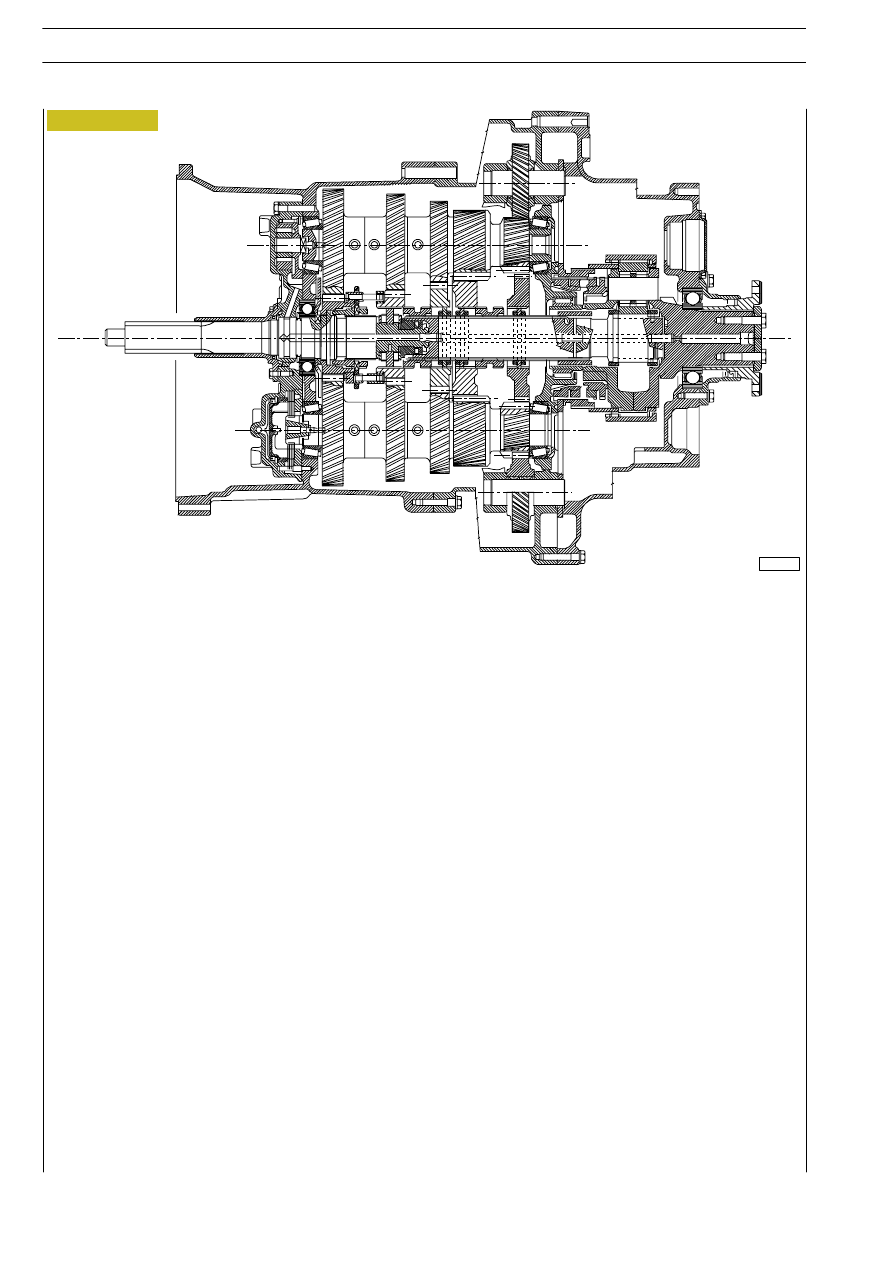

Figure 2

LONGITUDINAL CROSS-SECTION OF EUROTRONIC 12AS 2301 GEARBOX

001396t

118

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base - January 2003

GEARBOX EuroTronic 12 AS 2301 D.D./O.D.

119

S

TRALIS

AT/AD

TIGHTENING TORQUES

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

1

Screws fixing gearbox actuator

23

2.3

2

Screw fixing oil pump

10

1

3

Screws fixing drive input shaft cover

23

2.3

4

Screw fixing clutch uncoupling lever control pin:
- M 12 8.8
- M 12 10.9

79

115

7.9

11.5

5

Screws fixing cover (spread LOCTITE 241 on the thread)

79

7.9

6

Screws fixing clutch actuator

23

2.3

7

Screw cap to discharge air from clutch actuator

22

2.2

8

Screws fixing rear box to middle box

46

4.6

9

Screws fixing flange retaining plate

120

12

10

Screws fixing rear cover

5

4.6

11

Speed sensor

45

4.5

12

Screws fixing middle box to front box

50

5

Pin on rod (spread LOCTITE 262 on the thread)

23

2.3

Oil vapour vent

10

1

Screw plug M 10x1 on rear box

15

1.5

Screw plug M 24x1 on rear box

60

6

Screw M12 fixing power take-off bay cover

79

7.9

Screw plug M 24x1.5 on middle box

60

6

Screw fixing plates retaining fork joint pins on rear box

23

2.3

70824

Figure 3
