Iveco Stralis AT/AD. Manual - part 41





73582

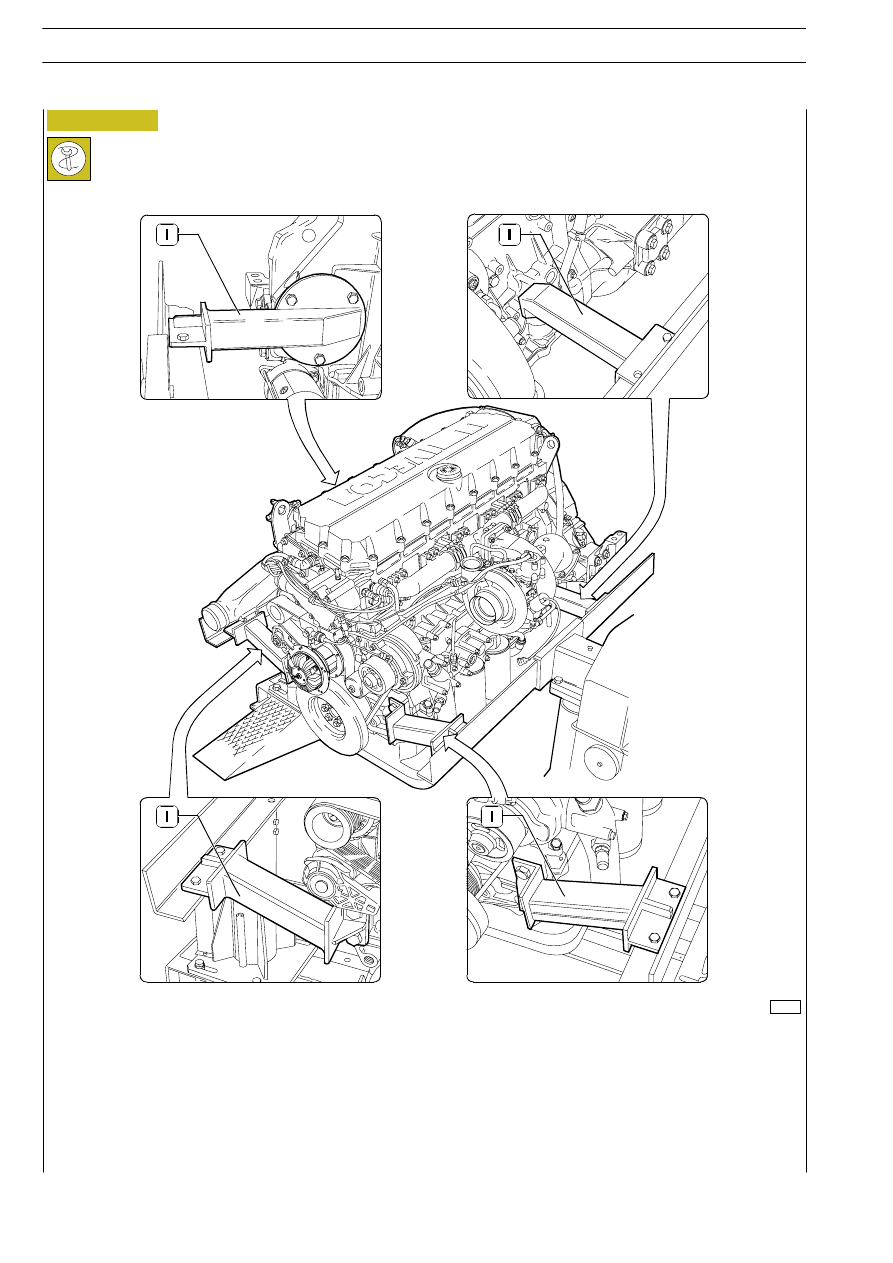

Figure 24

Secure the engine to the rotary stand 99322030 with the brackets 99361036 (1).

S

TRALIS

AT/AD

150

F3A ENGINE

Base - January 2003

73579

60489

60490

60491

Figure 25

Figure 26

Figure 27

Figure 28

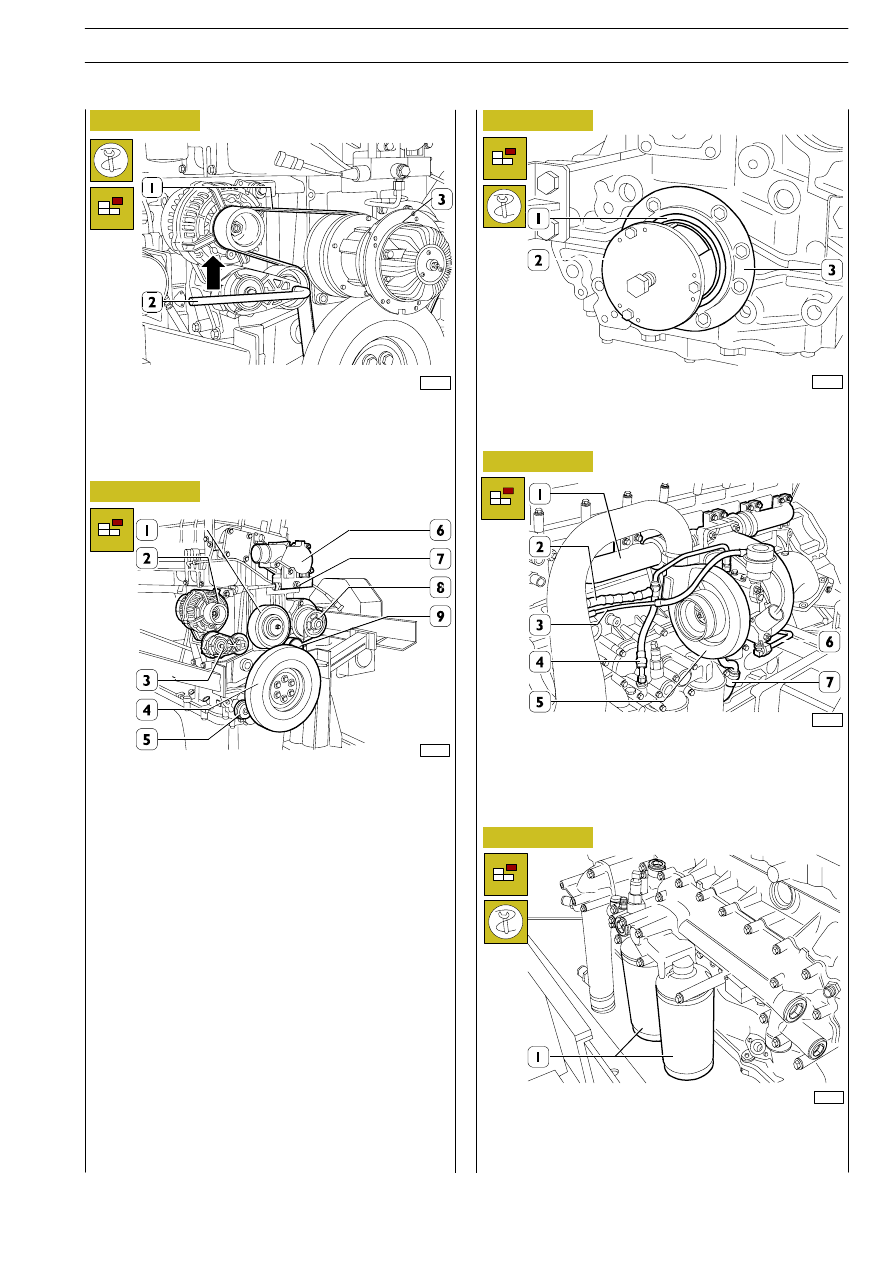

Using an appropriate tool (2), operate in the direction of the
arrow, and remove the belt (1) driving the water pump,
alternator and fan.
Take out the screws and remove the electromagnetic
coupling (3).

Remove the following components:

-

thermostat unit (6) fitted with turbine actuator pressure
sensor (7);

-

alternator (2);

-

pulley support (1);

-

water pump (8) and piping;

-

automatic belt tightener support (3);

-

fixed belt tightener (9);

-

damping flywheel (4) and pulley underneath it;

-

automatic belt tightener (5);

-

disconnect all the electric connections and the sensors.

Fit the extractor 99340053 (2) and remove the engine
crankshaft seal gasket (1), remove the cover (3).

Remove the following components: water outlet line (2); oil
delivery line (4); actuator air line (3); water delivery line (6);
oil return line (7); turbocharger (5); exhaust manifold (1).

60492

Unscrew the oil filters (1) using the tool 99360314.

Figure 29

151

S

TRALIS

AT/AD

F3A ENGINE

60494

60493

85480

60496

60497

-

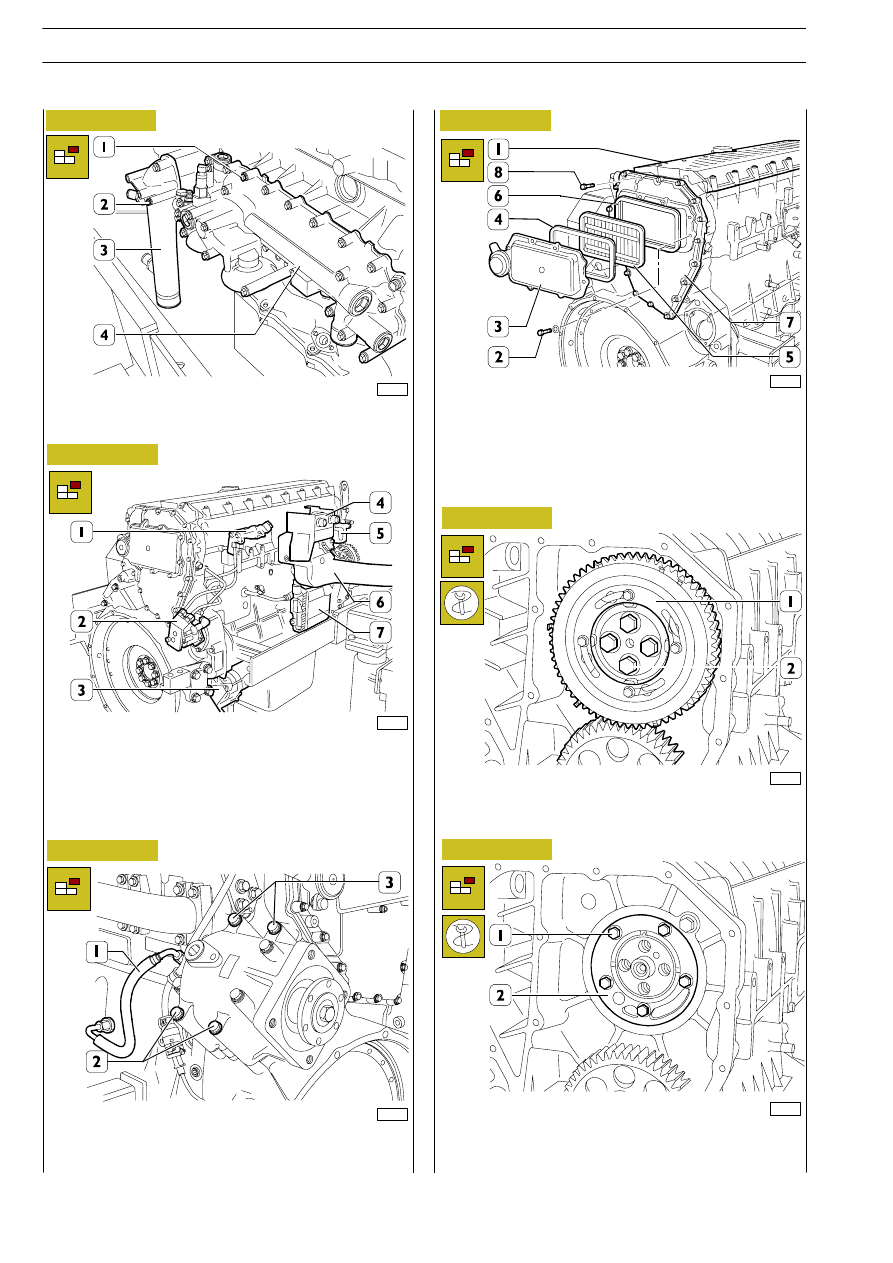

Unscrew the screws (1) and remove the heat exchanger (4);

-

unscrew the screws (2) and remove the water line (3).

Remove the following components: fuel filter support (1); fuel
pump (2) and lines; starter (3); engine starting button support
(4); PWN valve air filter (5); suction manifold (6) fitted with
resistance for engine pre-heating; control unit (7).

-

Unscrew the screws (2) and remove the gear (1) fitted
with phonic wheel.

-

Unscrew the screws (1); tighten one screw in a reaction
hole and remove the shoulder plate (2), remove the sheet
gasket.

Figure 30

Figure 31

Figure 32

Figure 33

Figure 34

70708

To remove the P.T.O. (if applicable):
- Disconnect the oil pipe (1).
- Unscrew the 4 screws (2) and (3).

Remove the rocker arm cover (1), take off the screws (2) and
remove: the cover (3), the filter (5) and the gaskets (4 and 6).
Take off the screws (8) and remove the blow-by case (7).

Figure 35

S

TRALIS

AT/AD

152

F3A ENGINE

Base - January 2003

60498

60500

60499

60501

60511

Figure 36

Figure 37

Figure 38

Figure 39

Figure 40

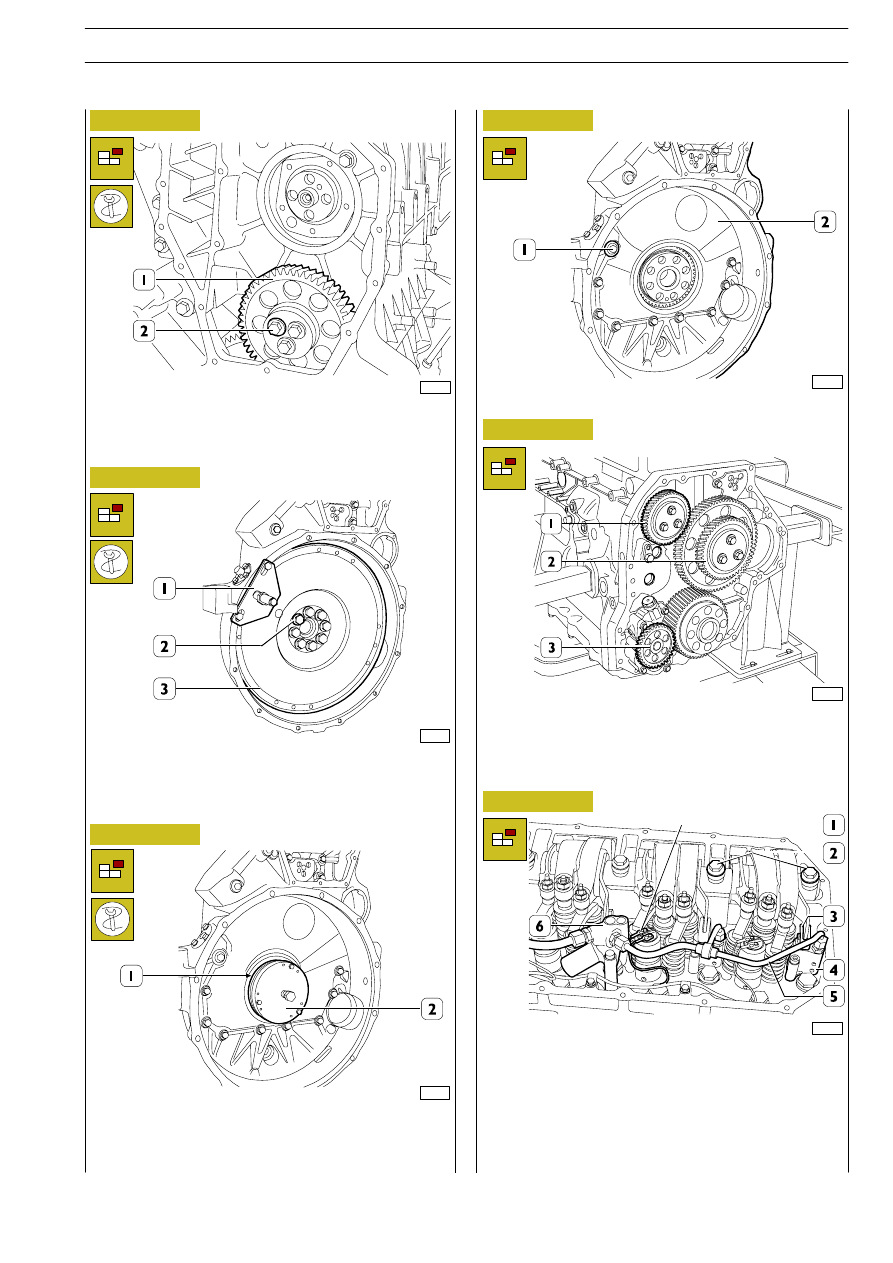

Unscrew the screws (2) and remove the transmission gear (1).

Stop the engine flywheel (3) rotation by means of tool
99360351 (1), unscrew the fixing screws (2) and remove the
engine flywheel.

Apply the extractor 99340054 (2) and pull out the seal
gasket (1).

Unscrew the screws (1) and take down the gearbox (2).

- Release the check springs (3) of the exhaust brake lever.

- Unscrew the screws and cut-out solenoid valve electric

connections (1).

- Remove exhaust brake pins (4) and slave cylinder (6)

pipes (5).

- Unscrew the screws (2) fixing the rocker arm shaft.

In sequence, take out the:
- if the P.T.O. control gear (1) is present;
- idle gear (2);
- oil pump gear (3).

71709

Figure 41

153

S

TRALIS

AT/AD

F3A ENGINE
