Iveco Stralis AT/AD. Manual - part 13

78841

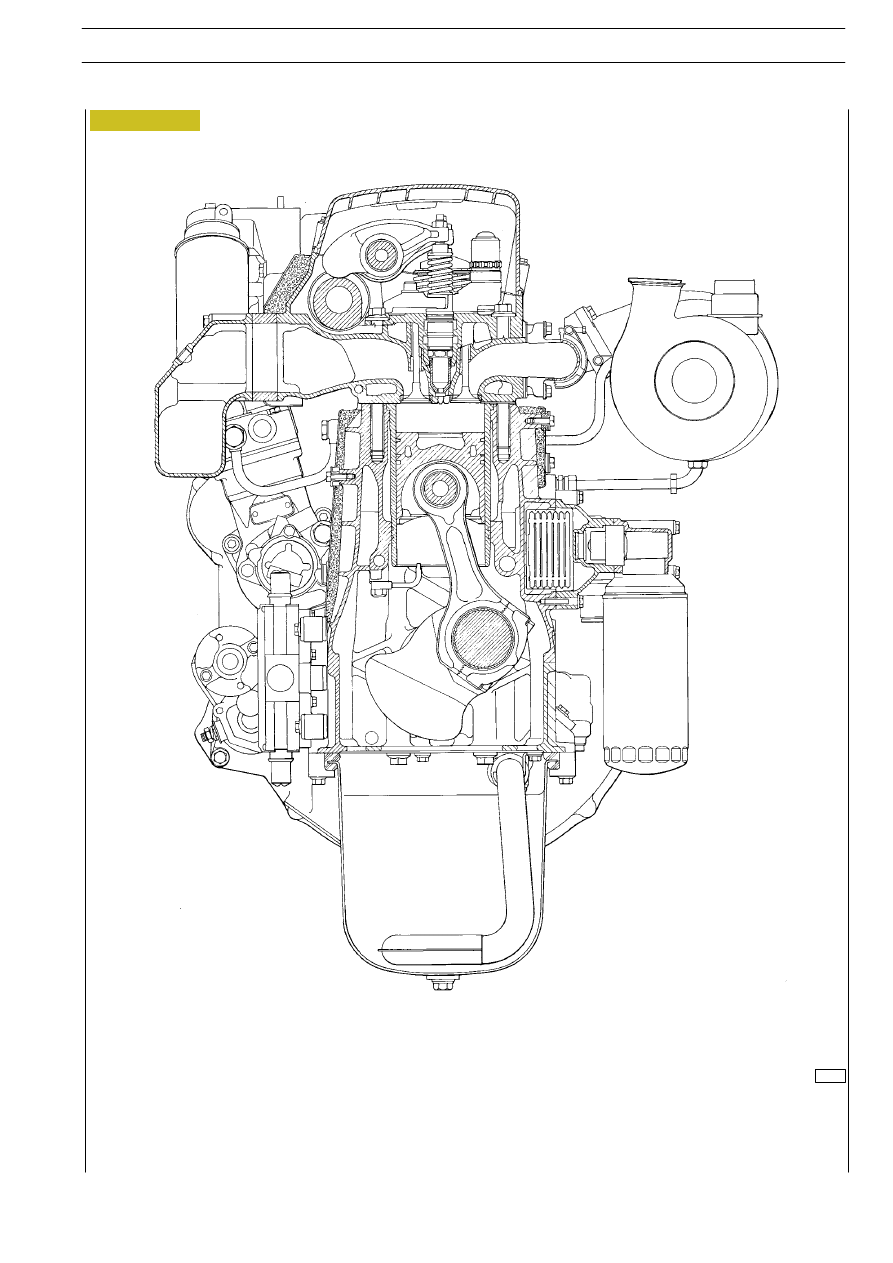

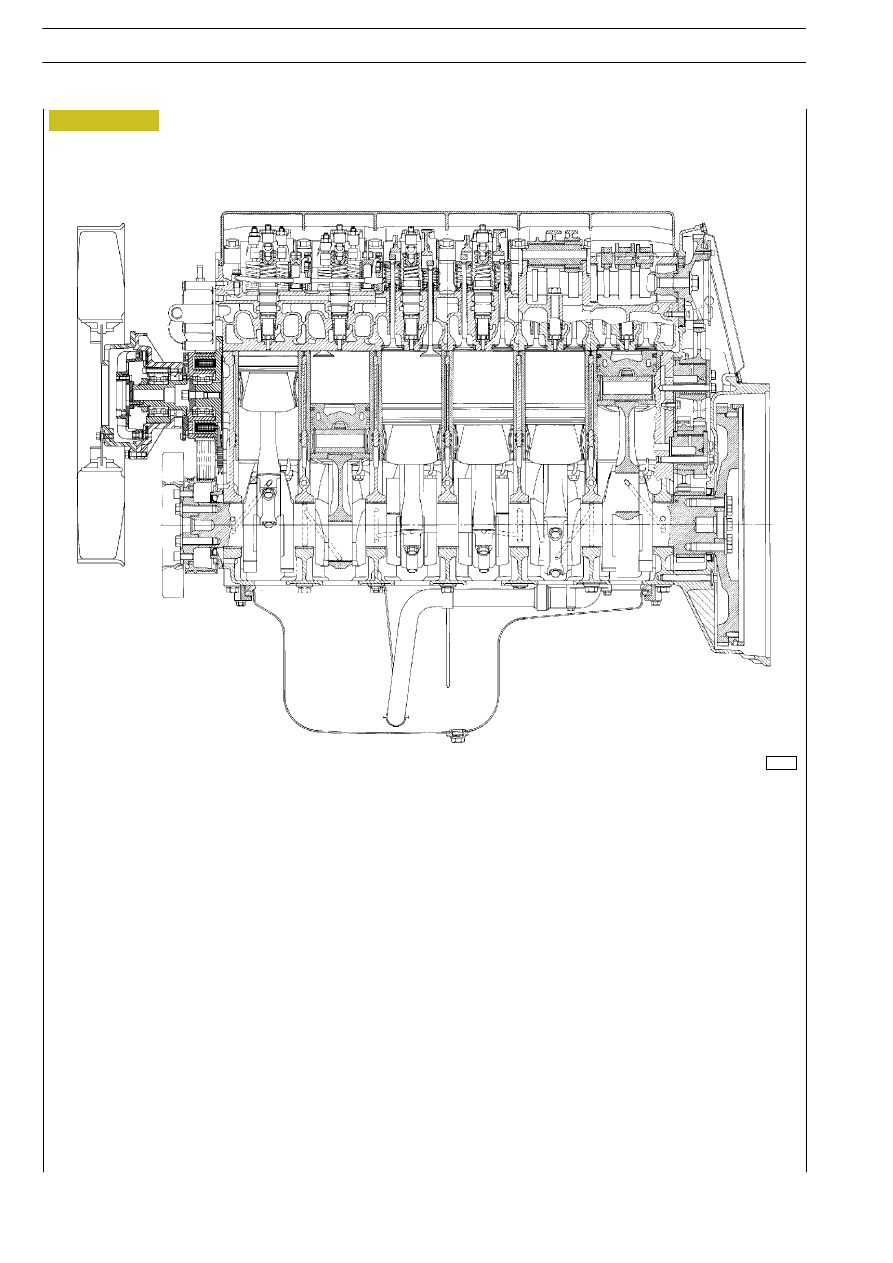

Figure 14

ENGINE - CROSS SECTION

ENGINE F2B

39

S

TRALIS

AT/AD

47562

47563

47601

Figure 15

Figure 16

Figure 17

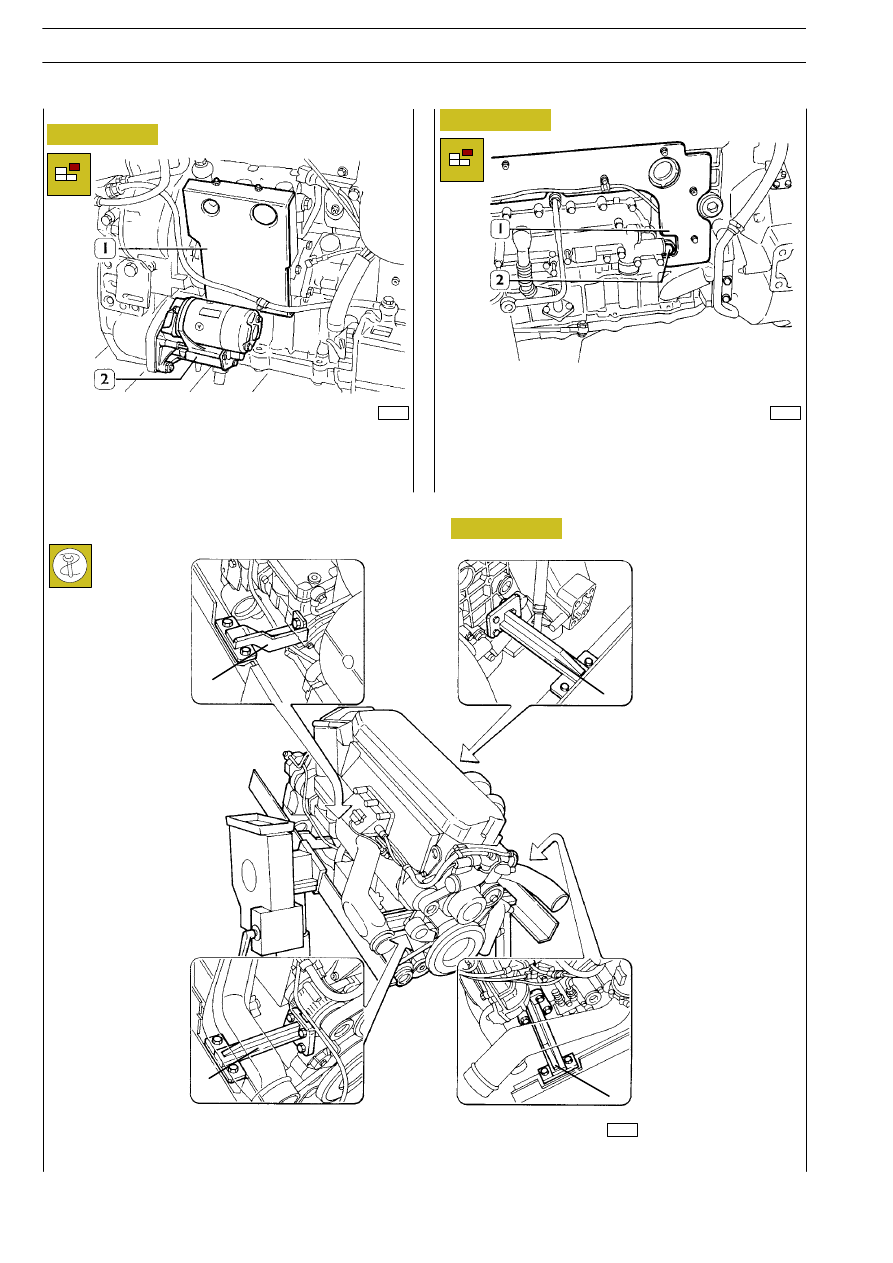

Before dismantling the engine on the rotary stand 99322230,
remove the following components:
-

starter (2)

-

turbocharger soundproofing shield (1)

Remove the soundproofing shield (1) and plug (2)

Fix the engine to the rotary stand 99322230, by means of
brackets 99361035 (1), remove the fan.

1

1

1

1

40

ENGINE F2B

S

TRALIS

AT/AD

Base - January 2003

DISMANTLING THE ENGINE
ON THE BENCH

73579

60489

60490

60491

Figure 18

Figure 19

Figure 20

Figure 21

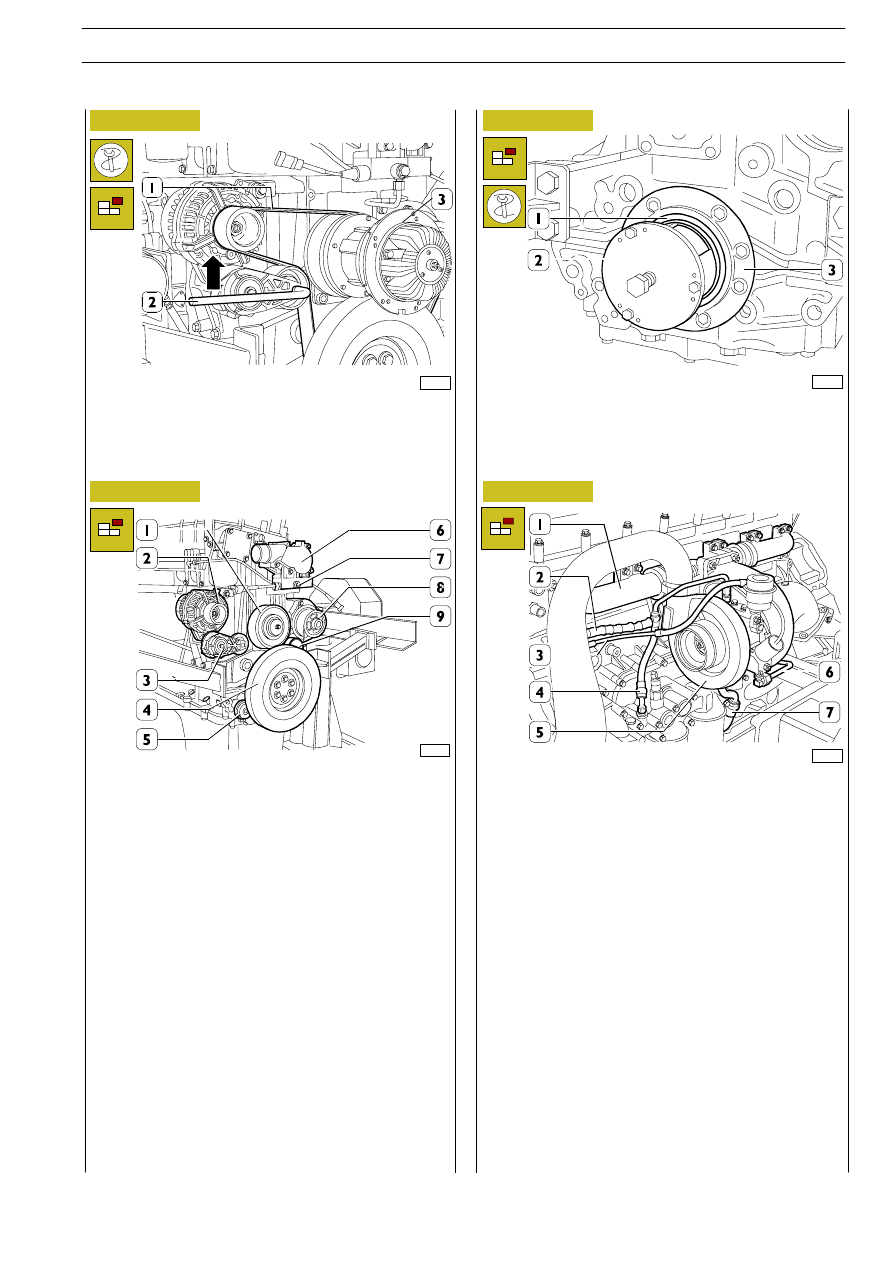

Using an appropriate tool (2), operate in the direction of the
arrow, and remove the belt (1) driving the water pump,
alternator and fan.
Take out the screws and remove the electromagnetic
coupling (3).

Remove the following components:

-

thermostat unit (6) fitted with turbine actuator pressure
sensor (7);

-

alternator (2);

-

pulley support (1);

-

water pump (8) and piping;

-

automatic belt tightener support (3);

-

fixed belt tightener (9);

-

damping flywheel (4) and pulley underneath it;

-

automatic belt tightener (5);

-

disconnect all the electric connections and the sensors.

Fit the extractor 99340053 (2) and remove the engine
crankshaft seal gasket (1), remove the cover (3).

Remove the following components:

-

water outlet line (2);

-

oil delivery line (4);

-

actuator air line (3);

-

water delivery line (6);

-

oil return line (7);

-

turbocharger (5);

-

exhaust manifold (1).

ENGINE F2B

41

S

TRALIS

AT/AD
