Iveco Daily. Manual - part 432

254

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

The system in figure is installed in the following vehicles:

29L - 35S.

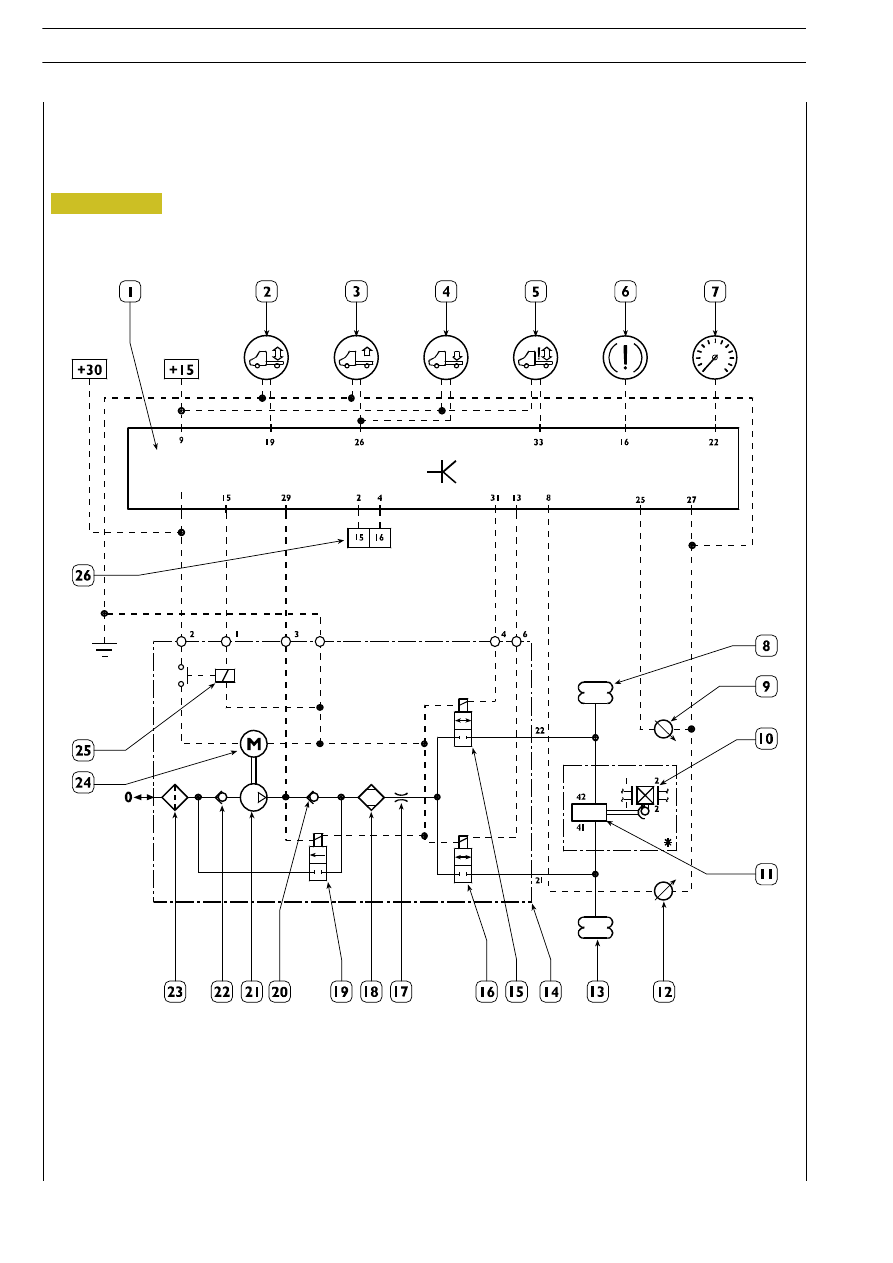

SYSTEM OPERATING DIAGRAM

Figure 296

ELECTRIC/ELECTRONIC SYSTEM

255

D

AILY

Pin

Description

Component code

1

ECAS electronic control unit

86023

2

Chassis manual leveling control push-button

52090

3

Chassis lifting control push-button

53051

4

Chassis lowering control push-button

53052

5

ECAS pilot lamp

58713

6

Stop light  switch

53501

7

Tachometer ć tachograph

40001 - 40011

8

RH air spring

-

9

RH level sensor

40046

10

Hydraulic brake action compensator

-

11

Brake action compensator actuator air cylinder

-

12

LH level sensor

40046

13

LH air spring

-

14

Electrocompressor  unit

78233

15

RH chassis actuator solenoid valve

-

16

LH chassis actuator solenoid valve

-

17

Throttle valve

-

18

Dryer filter

-

19

Air spring relief solenoid valve

-

20

One-way valve

-

21

Compressor

-

22

One-way valve

-

23

Intake filter

-

24

Compressor motor

-

25

Motor relay

-

26

Diagnostic  socket

72008

256

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

ÓÓ

ÓÓ

ÓÓ

ÓÓ

ÓÓ

Ó

Ó

ÓÓ

ÓÓ

Ó

ÓÓ

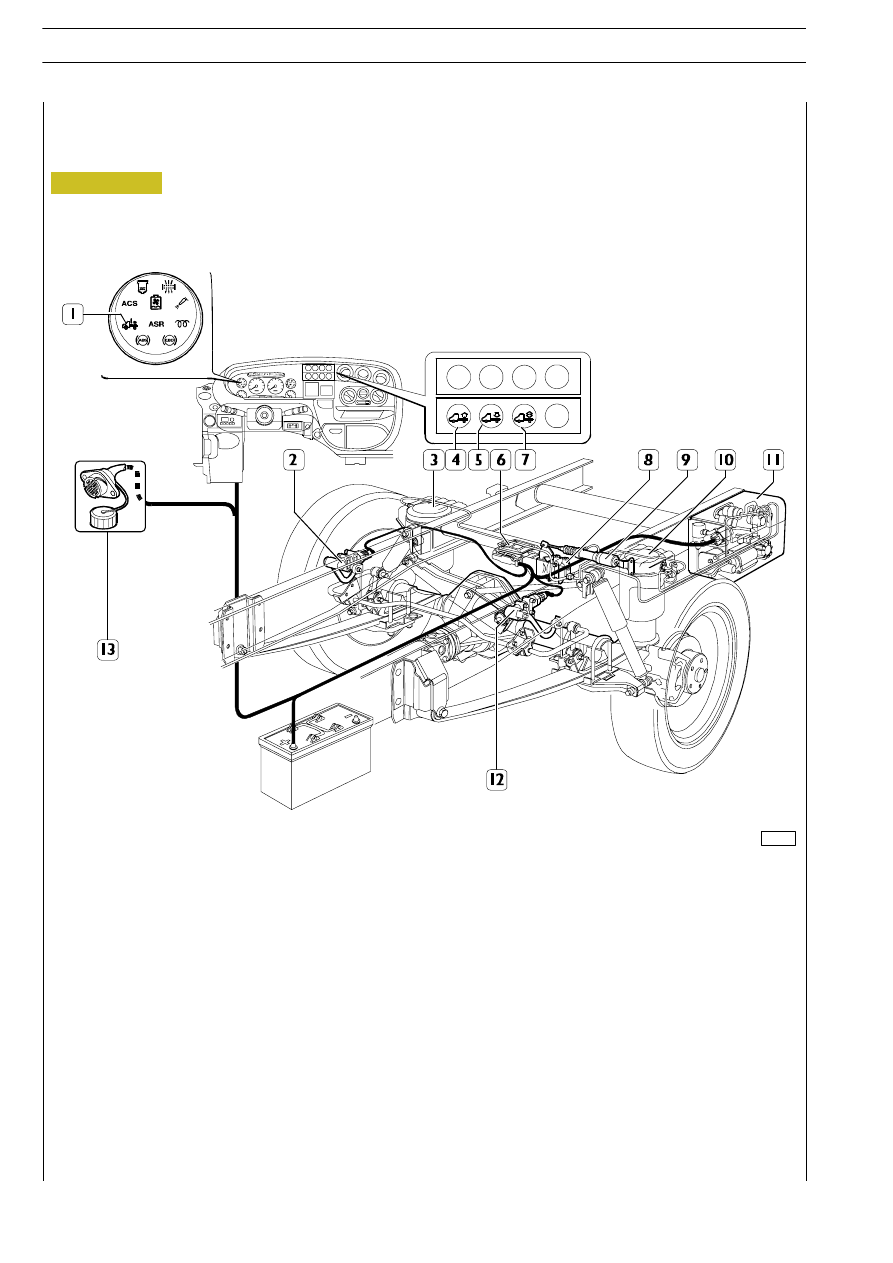

1. ECAS warning lamp - 2. RH level sensor - 3. RH air spring - 4. Chassis lifting control push-button - 5. Chassis lowering

control push-button - 6. ECAS ECU - 7. Chassis leveling control push-button - 8. Hydraulic brake action compensator -

9. Brake action compensator air cylinder - 10. LH air spring - 11. Air supply unit - 12. LH level sensor -

13. Centralized diagnostic socket

Figure 297

000217t

ELECTRIC/ELECTRONIC SYSTEM

257

D

AILY

Vehicles with ABS system

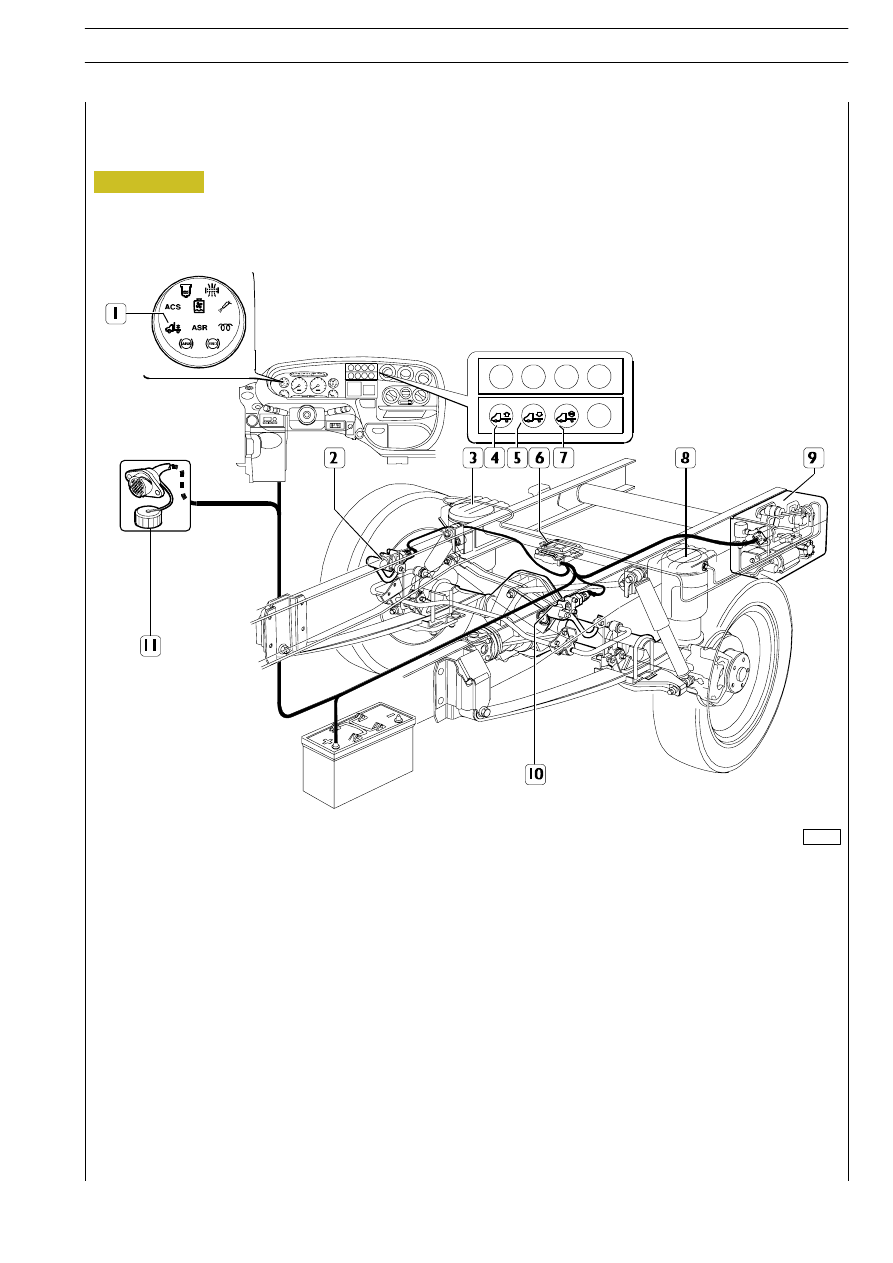

1. ECAS warning lamp - 2. RH level sensor - 3. RH air spring - 4. Chassis lifting control push-button - 5. Chassis lowering

control push-button - 6. ECAS ECU - 7. Manual chassis leveling control push-button  - 8. LH air spring - 9. Air supply unit -

10. LH level sensor - 11. Centralized diagnostic socket.

ÓÓ

ÓÓ

Ó

ÓÓÓ

ÓÓÓ

ÓÓÓ

Figure 298

000217t
