ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

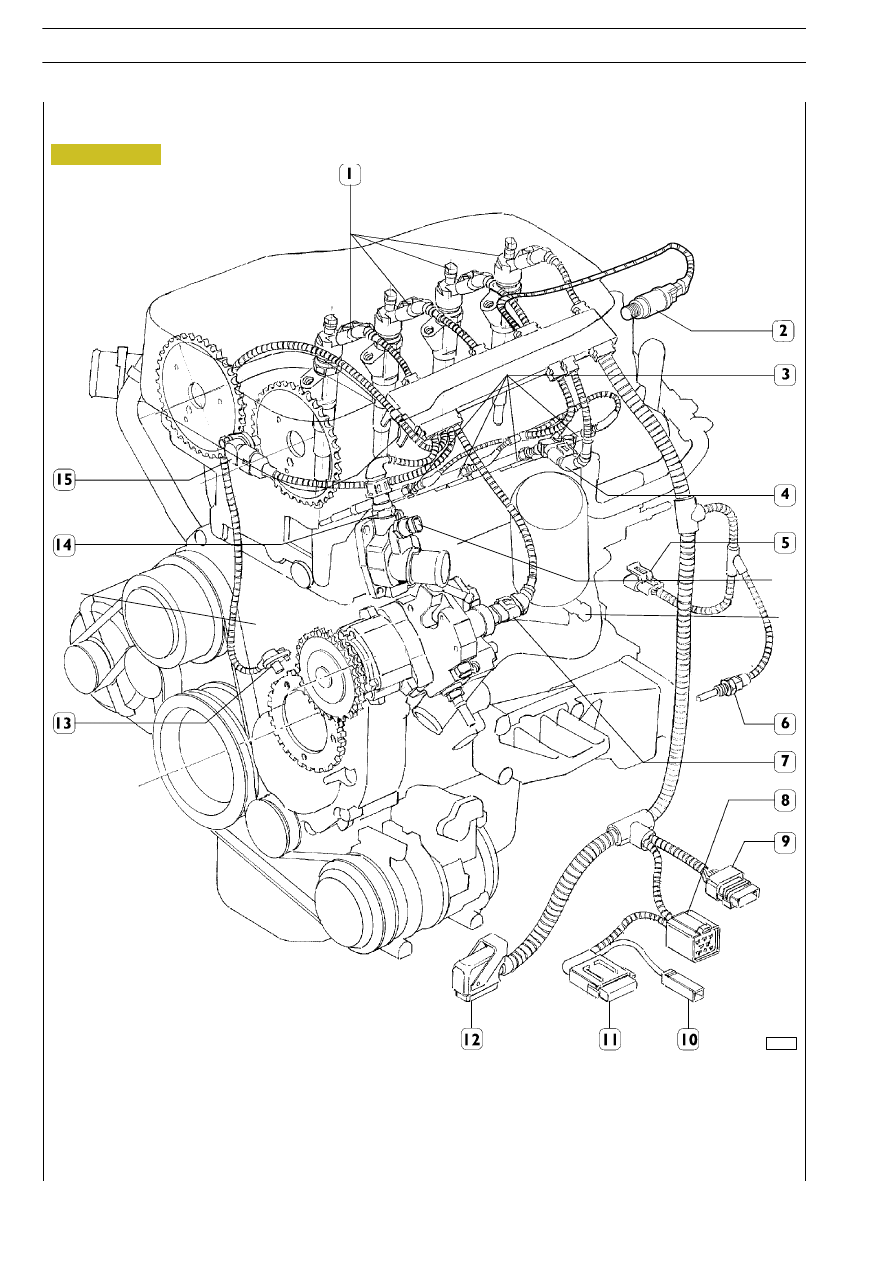

1. Injectors - 2. Common-Rail pressure sensor - 3. Pre-heating glow plugs - 4. Air temperature sensor - 5. Pre-heated

diesel oil filter - 6. Diesel oil temperature sensor - 7. High pressure sensor - 8. Pre-heating glow plugs central unit -

9. Sectioning by cab cable - 10. Pre-heating central unit positive - 11. Fuse - 12. Central unit - 13. Engine r.p.m. sensor -

14. Water temperature sensor for EDC - 15. Camshaft r.p.m. sensor - *. Water temperature transmitter for thermometer -

**. Oil filter clogged sensor - ***. Engine oil level sensor

Figure 197

87246

*

**

***

Figure 198

90164

*

*

with

.17

(VGT)

ELECTRIC/ELECTRONIC SYSTEM

183

D

AILY

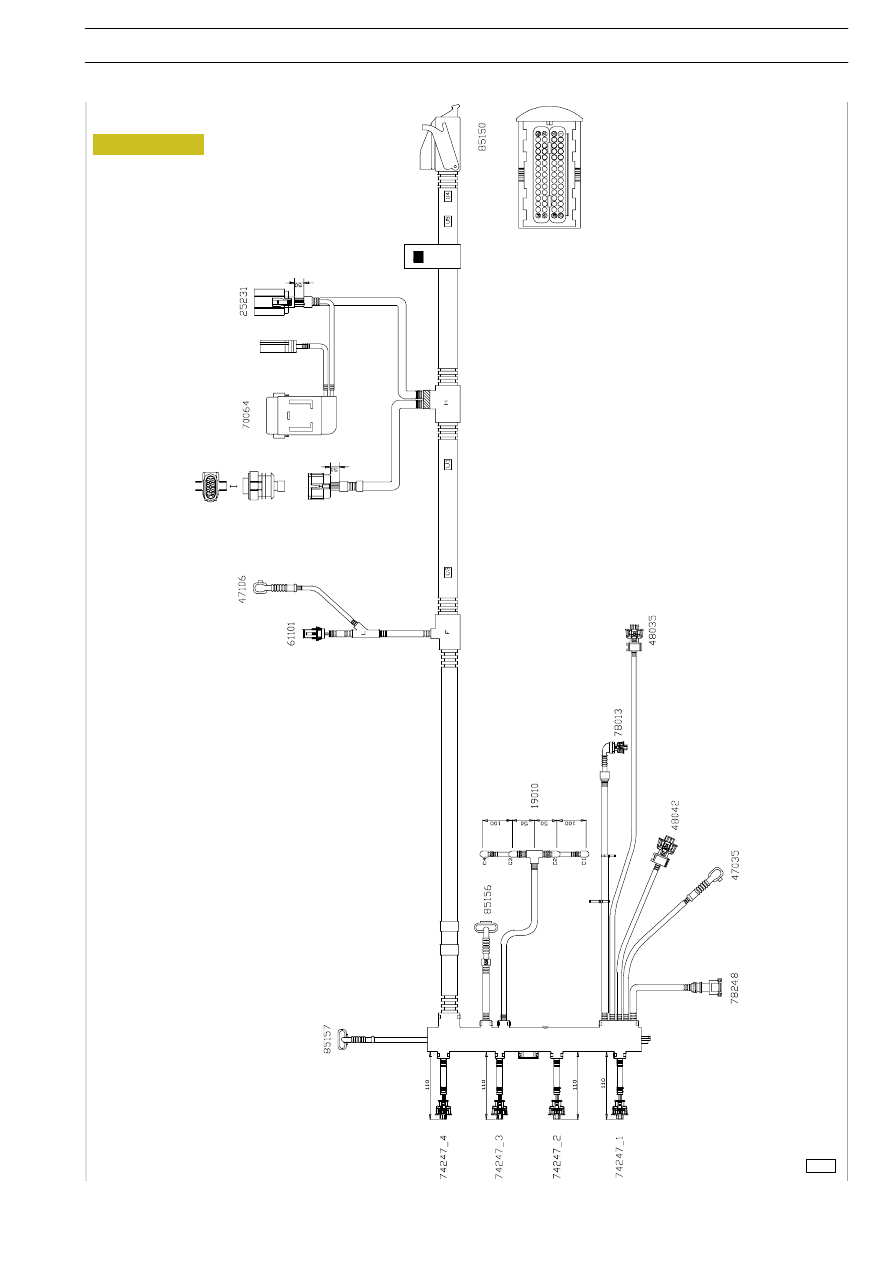

Injection cable F1C (.14 - .17)

184

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable colour

code

Function

1

5577

Heated diesel oil filter positive

2

8150

Pre-heating central unit (pin 86)

3

-

-

4

1310

Pre-heating central unit (pin-D1)

I

5

1311

Pre-heating central unit (pin-ST)

I

6

0000

Pre-heating central unit earth (pin-31)

7

-

-

8

0077

Heated diesel oil filter earth

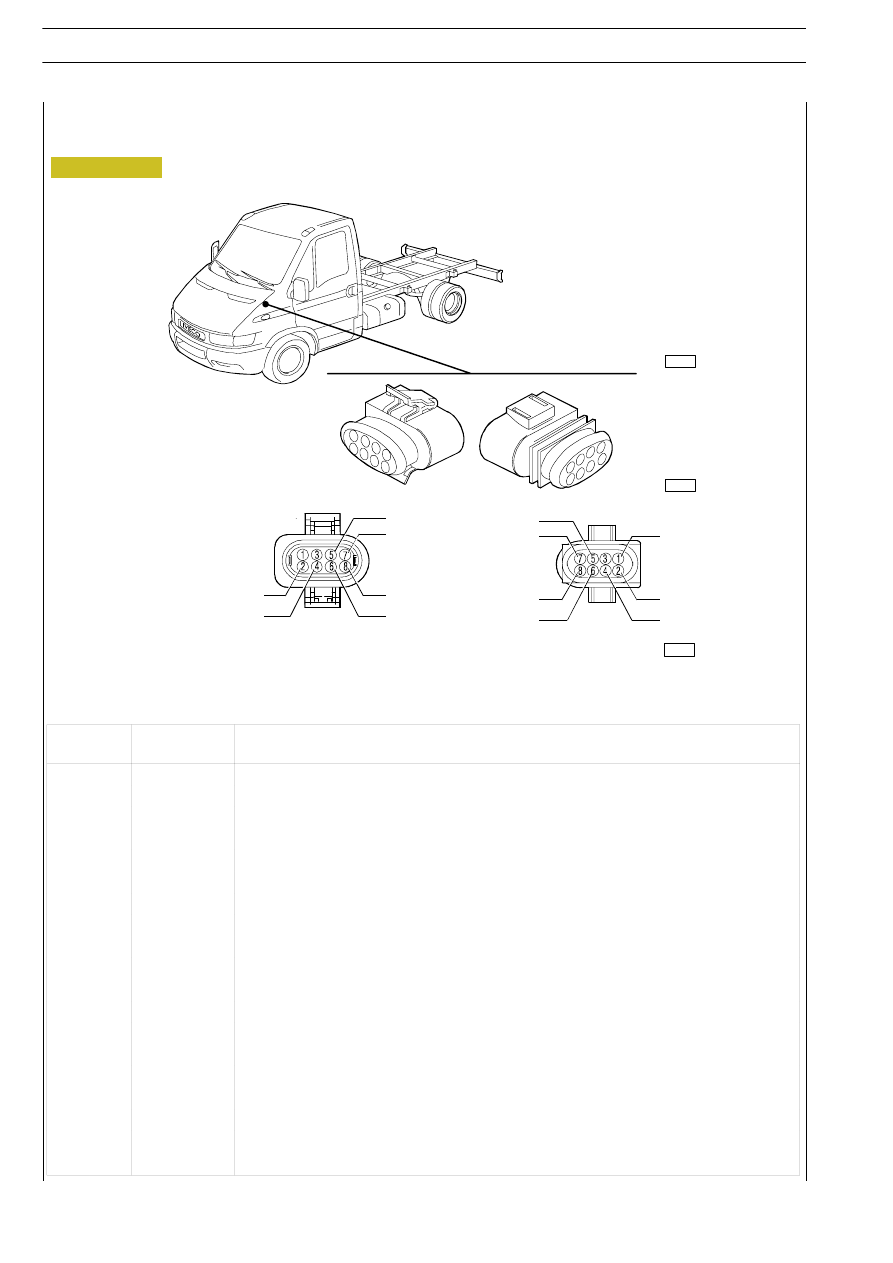

Connection between cab/bonnet cable and injection cable

I

8150

9990

8159
5577

0077

0000

8159
5577

0077

0000

5000

8150

9990

Figure 199

8587

8588

8589

ELECTRIC/ELECTRONIC SYSTEM

185

D

AILY

R.p.m. / timing sensors

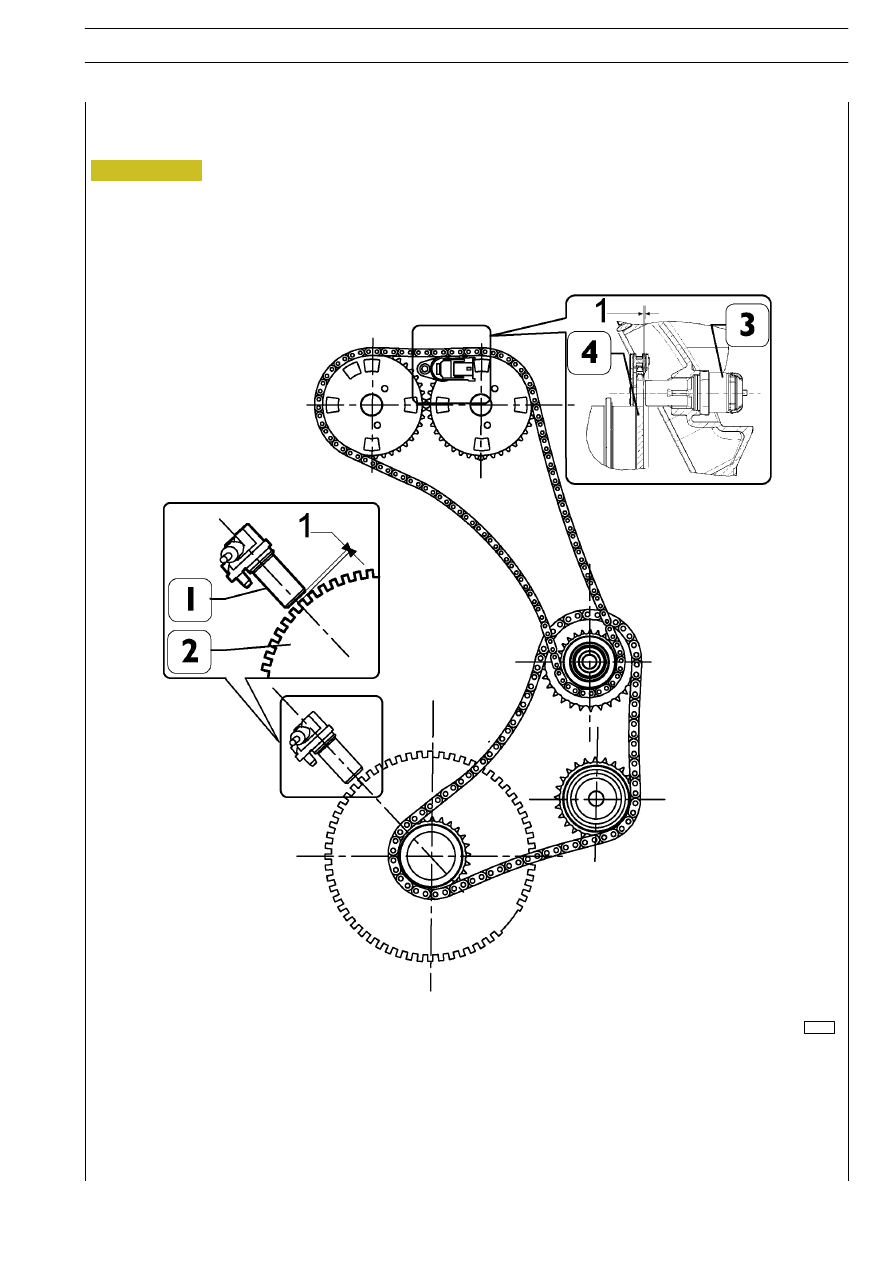

1. R.p.m. sensor - 2. Phonic wheel on drive shaft - 3. Timing sensor - 4. Phonic wheel on camshaft

Figure 200

88056
