Iveco Daily. Manual - part 383

96

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

1

-

Retarder on warning light (bus)

2

9075

Door open warning light

3

5528

Engine coolant fluid temperature gauge

4

5557

Fuel level gauge

5

5555

Fuel reserve warning light

6

8888

Supply (+50)

7

4411

Positive with exterior light switch on

8

-

To pin A1 of radio receiver set

9

0000

Connection to signal earth ms7

C

10

-

Fog lamp pilot lamp

C

11

6770

Sensor for immobilizer on signal

12

5506

Low engine oil level sensor

13

5552

Engine coolant fluid high temperature warning light

14

0000

Earth

15

5556

Low engine oil level sensor

16

7772

Supply (+30)

17

8879

Supply (+15)

18

6711

Air bag failure warning light

19

6722

Supply (+15) for air bag failure signal

20

7778

Supply (+15) for battery charge failure warning light

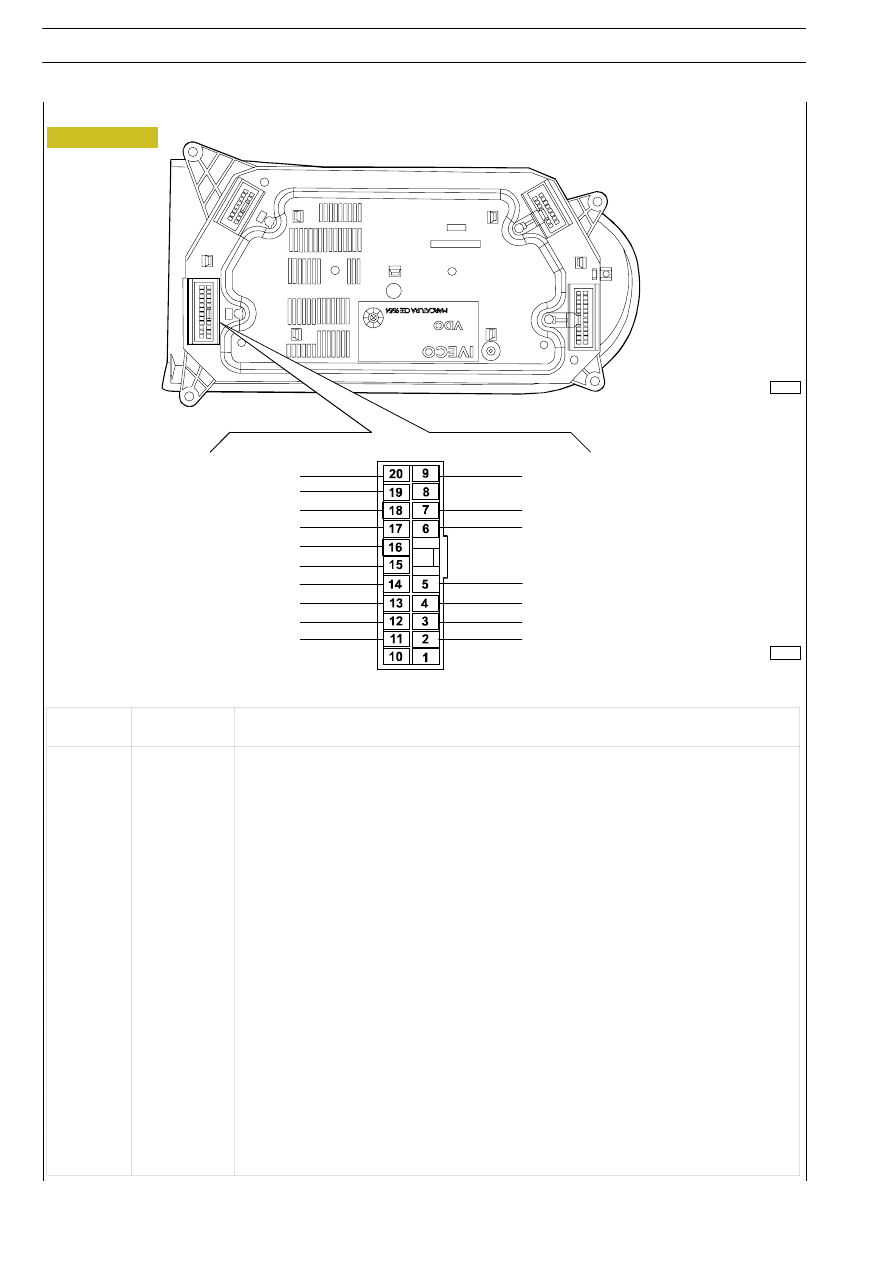

Connector C

C

7778

6722
6711
8879
7772
5556
0000
5552
5506
6770

0000

4411
8888

5555
5557
5528
9075

Figure 96

8643

8646

ELECTRIC/ELECTRONIC SYSTEM

97

D

AILY

Ref.

Cable

colour code

Function

1

5503

Low engine oil pressure warning light

2

6662

Handbrake engaged warning light

3

5525

Low power steering fluid level warning light

4

-

-

5

-

Rotary translating door failure warning lamp (bus)

D

6

7778

Battery charge failure warning light

D

7

8016

Brake failure warning light

8

1386

Trailer direction indicators on warning light

9

-

Handle lock pilot lamp

10

-

-

11

5583

EGR failure warning light

12

6660

Total power takeoff (PTO) on warning light

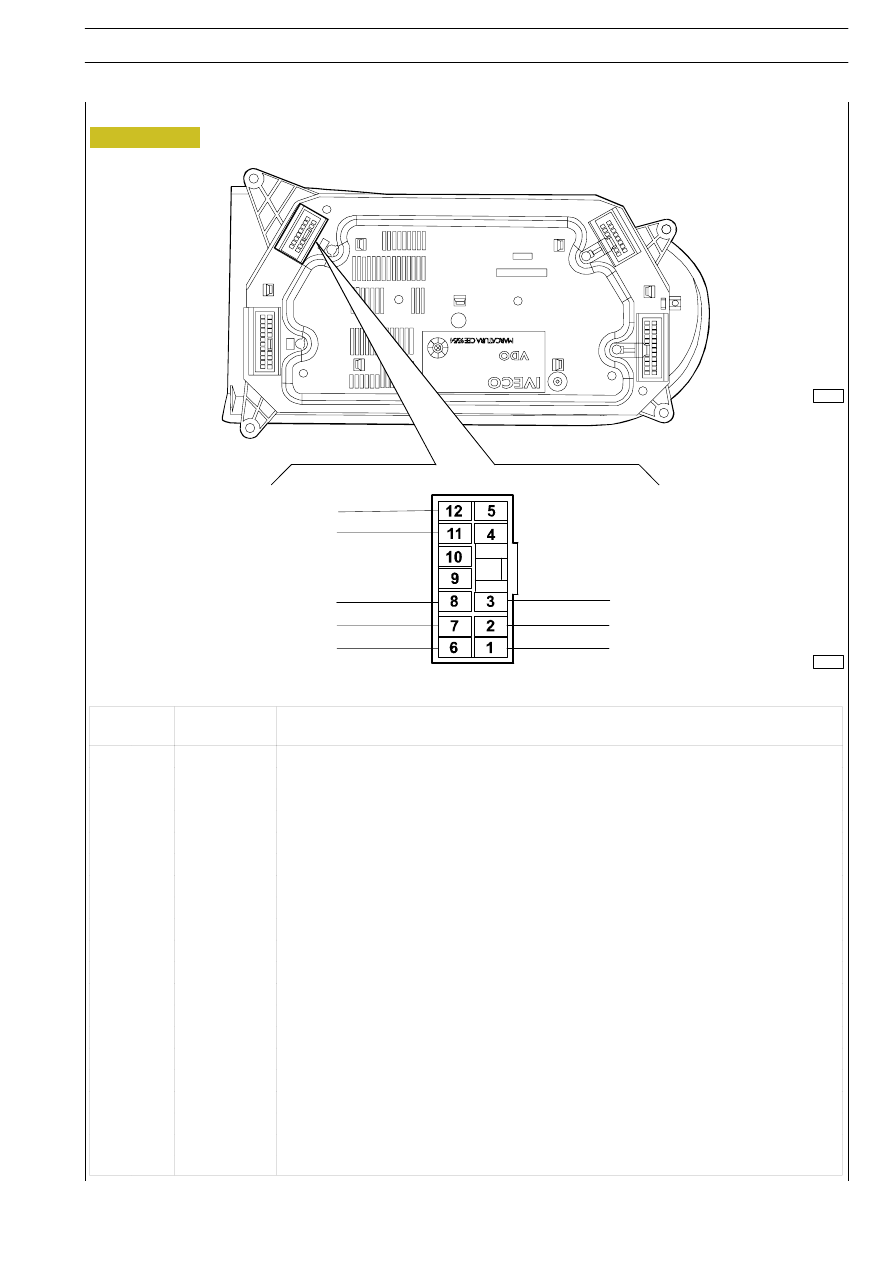

Connector D

D

6660

5583

1386
8016

7778

5525

6662

5503

Figure 97

8643

8647

98

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

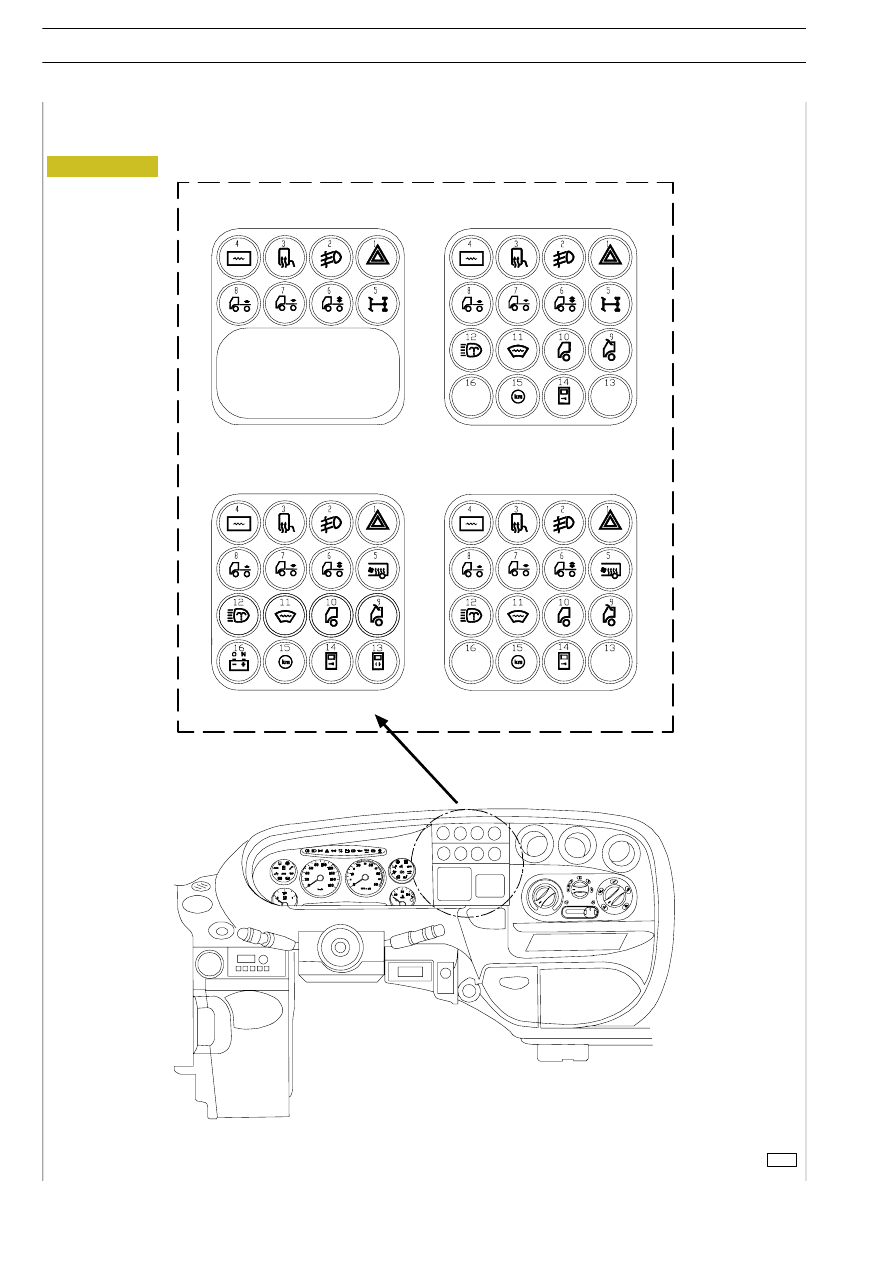

All the switches and push buttons of this module incorporate a warning led.

CARRIAGE - VAN - MIXED

VENDOR

PERSONS-VENDOR

GOODS-SHIELDED

COMBI

Figure 98

74271

ELECTRIC/ELECTRONIC SYSTEM

99

D

AILY

Legend

Vehicles

Position

Function

CARRIAGE - VAN - MIXED

Standard

Optional

1

Emergency lights

X

2

Fog lights

X

3

Heated rearview mirrors

X

4

Rear glass

X

5

Rear differential lock

X

6

Level compressed air suspension

X

7

Lower compressed air suspension

X

8

Lift compressed air suspension

X

9

Electrical manhole opens

X

10

Electrical manhole closes

X

11

Heated windshield

X

12

Light washer

X

13

Cap

14

Rear door lock

X

15

Speed limiter adjustment

X

16

Cap

VENDOR  PERSONS-VENDOR  GOODS-SHIELDED

1

Emergency lights

X

2

Fog lights

X

3

Heated rearview mirrors

X

4

Rear glass

X

5

Air heating

X

6

Level compressed air suspension

X

7

Lower compressed air suspension

X

8

Lift compressed air suspension

X

9

Electrical manhole opens

X

10

Electrical manhole closes

X

11

Heated windshield

X

12

Light washer

X

13

Rotary travel holder

X

14

Rear door lock

X

15

Speed limiter adjustment

X

16

Battery sectioner reset

X

COMBI

1

Emergency lights

X

2

Fog lights

X

3

Heated rearview mirrors

X

4

Rear glass

X

5

Air heating

X

6

Level compressed air suspension

X

7

Lower compressed air suspension

X

8

Lift compressed air suspension

X

9

Electrical manhole opens

X

10

Electrical manhole closes

X

11

Heated windshield

X

12

Light washer

X

13

Cap

14

Rear door lock

X

15

Speed limiter adjustment

X

16

Cap
