Iveco Daily. Manual - part 374

60

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

1

1120

Direction  indicator

72026B 2

1177

Stop light

3

3334

Side light

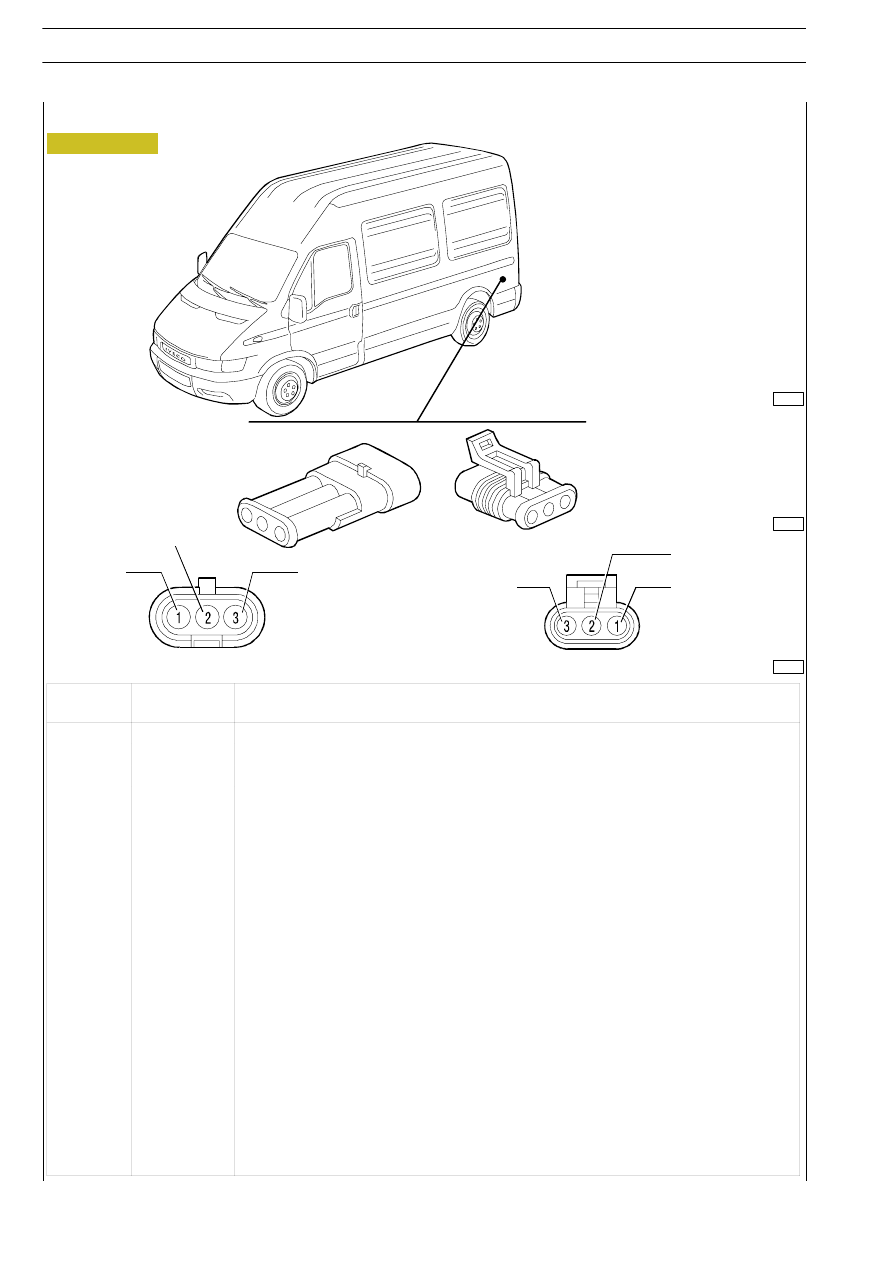

Connection between frame cable and left tail lamp cable

72026B

3334

1120

1177

3334

1177

1120

Figure 60

8597

6804

8605

ELECTRIC/ELECTRONIC SYSTEM

61

D

AILY

Ref.

Cable

 colour code

Function

1

4418

Supply (+30)

2

3330

Left front clearance light

3

3339

Right front clearance light

4

-

Spare

5

6662

Handbrake on signal

72031

6

0000

Earth

72031

7

8904

To motor for side door closing control (van)

8

8903

To motor for side door closing control (van)

9

9074-0204

To switch for turning on interior lights (van)

10

9074-0205

To switch for turning on interior lights (van)

11

-

Spare

12

0000-0003

Turning on roof lamp

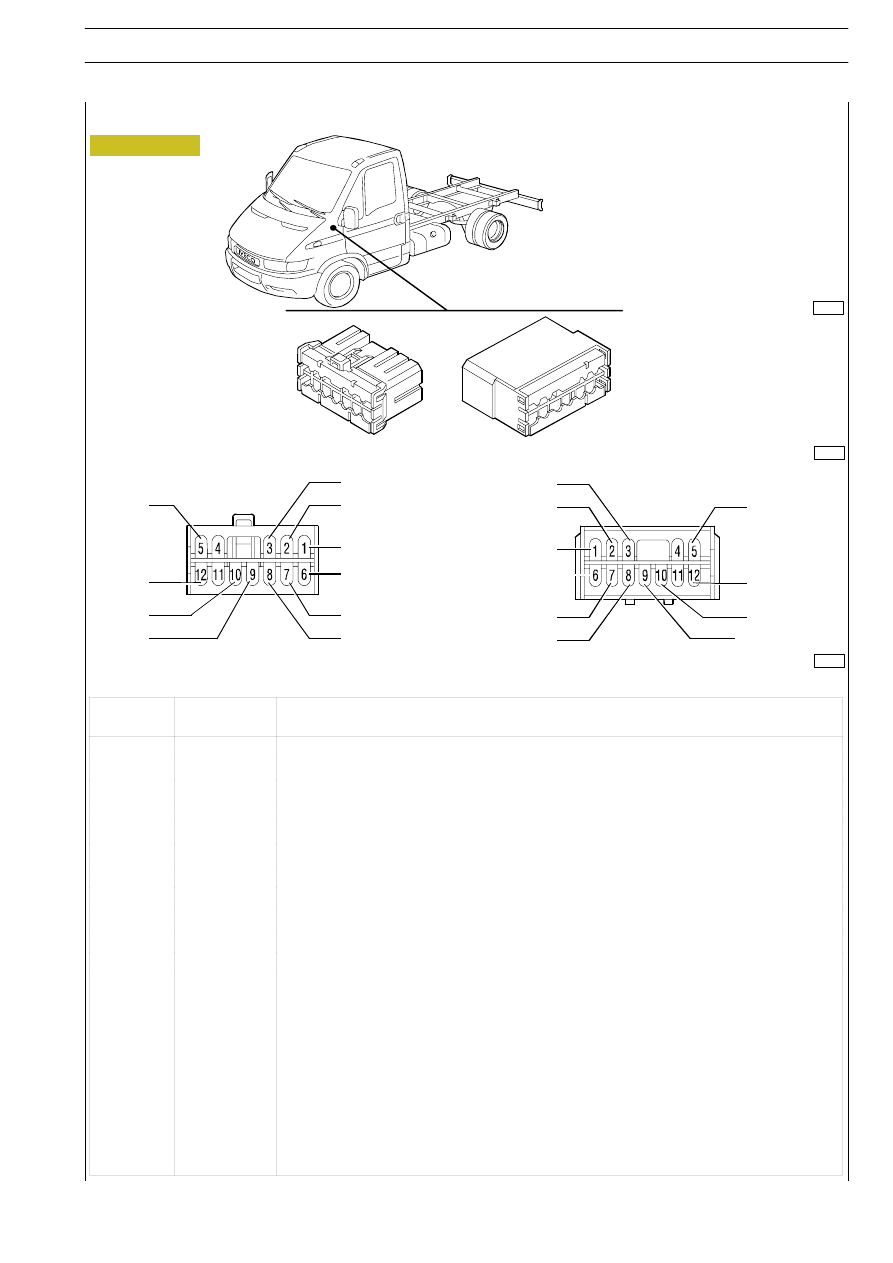

Connection between cab/bonnet cable and roof lamp cable inside cab

72031

0000

6662

9074

9074

8904

4418

3330

3339

8903

0000

8903

8904

0000

3339

3330

4418

0204

0205

0003

6662

Figure 61

8608

8609

8587

62

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

Cable

colour code

Function

1

8901

To pin 8 connector A of electronic control unit for central door locking

2

8902

To pin 7 connector A of electronic control unit for central door locking

72032A 3

7777

Supply (+30)

72032A

4

7777

Supply (+30)

5

1386-6120

Trailer direction indicator on signal

6

8881

Supply (+15)

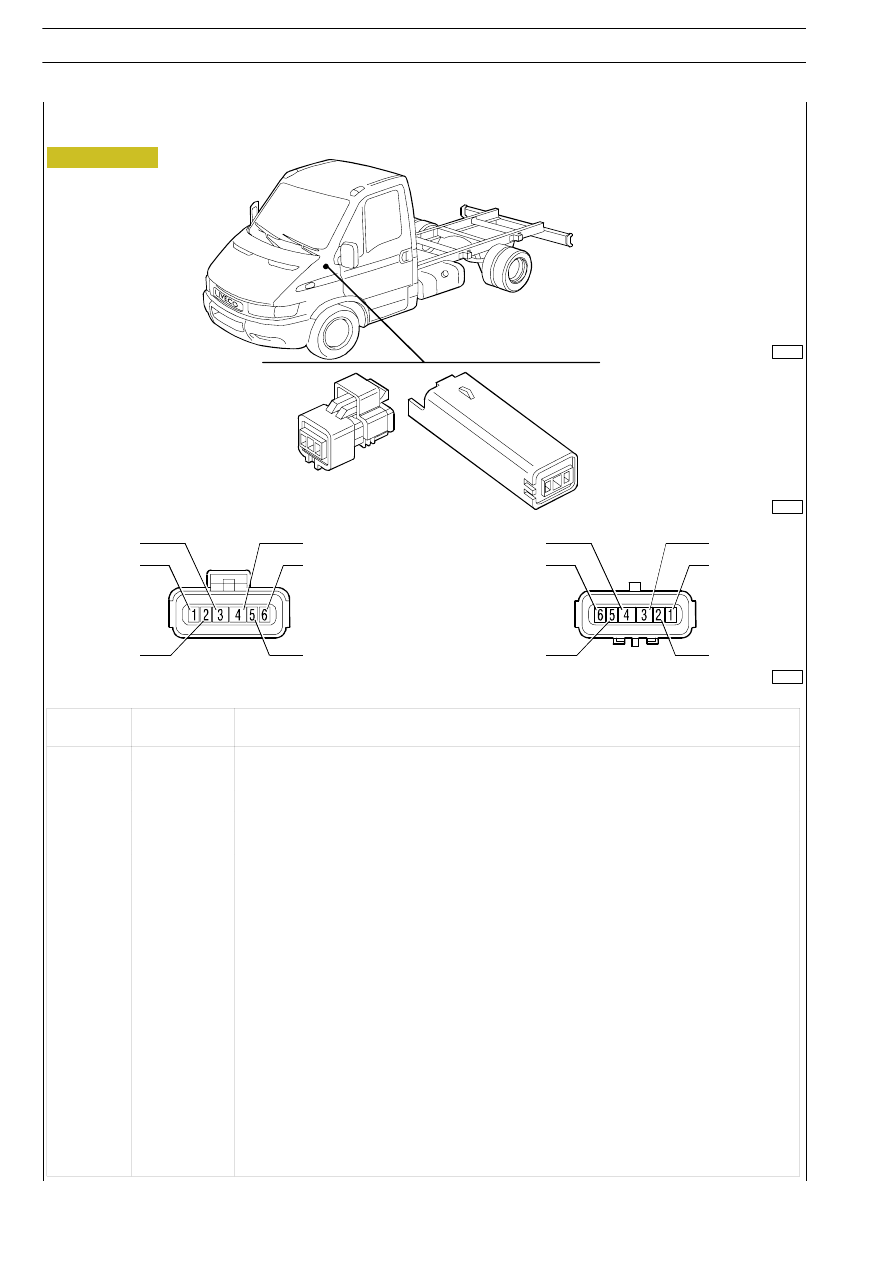

Connection  between  cab/bonnet  cable  and  13  pin  current  socket  cable  or  rear  door

opening/closing cable (van)

72032A

1386

8881

7777

8902

8901

7777

6120

8881

7777

8901

8902

7777

Figure 62

8587

8593

8612

ELECTRIC/ELECTRONIC SYSTEM

63

D

AILY

Ref.

Cable

colour code

Function

1

8016

Brake wear signal

72036

2

8016

Brake wear signal

72036

3

0000

Earth

4

6663

Air cleaner clogged signal

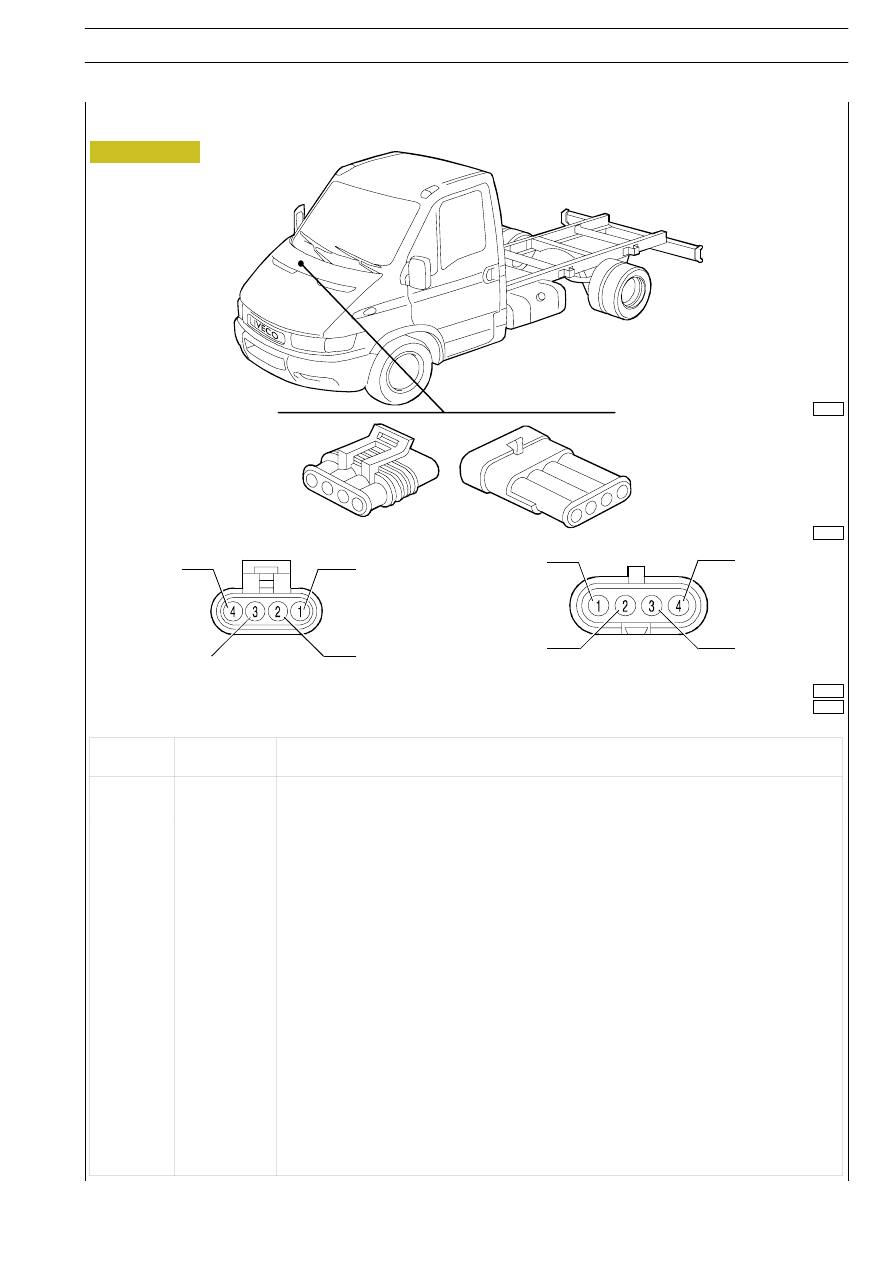

Connection between cab/bonnet cable and brake wear/air cleaner clogged cable

72036

6663

8016

8016

0000

8016

8016

6663

0000

Figure 63

8587

8598

8601
8599
