42

HYDRO-PNEUMATIC SYSTEM - BRAKES

D

AILY

Base - May 2004

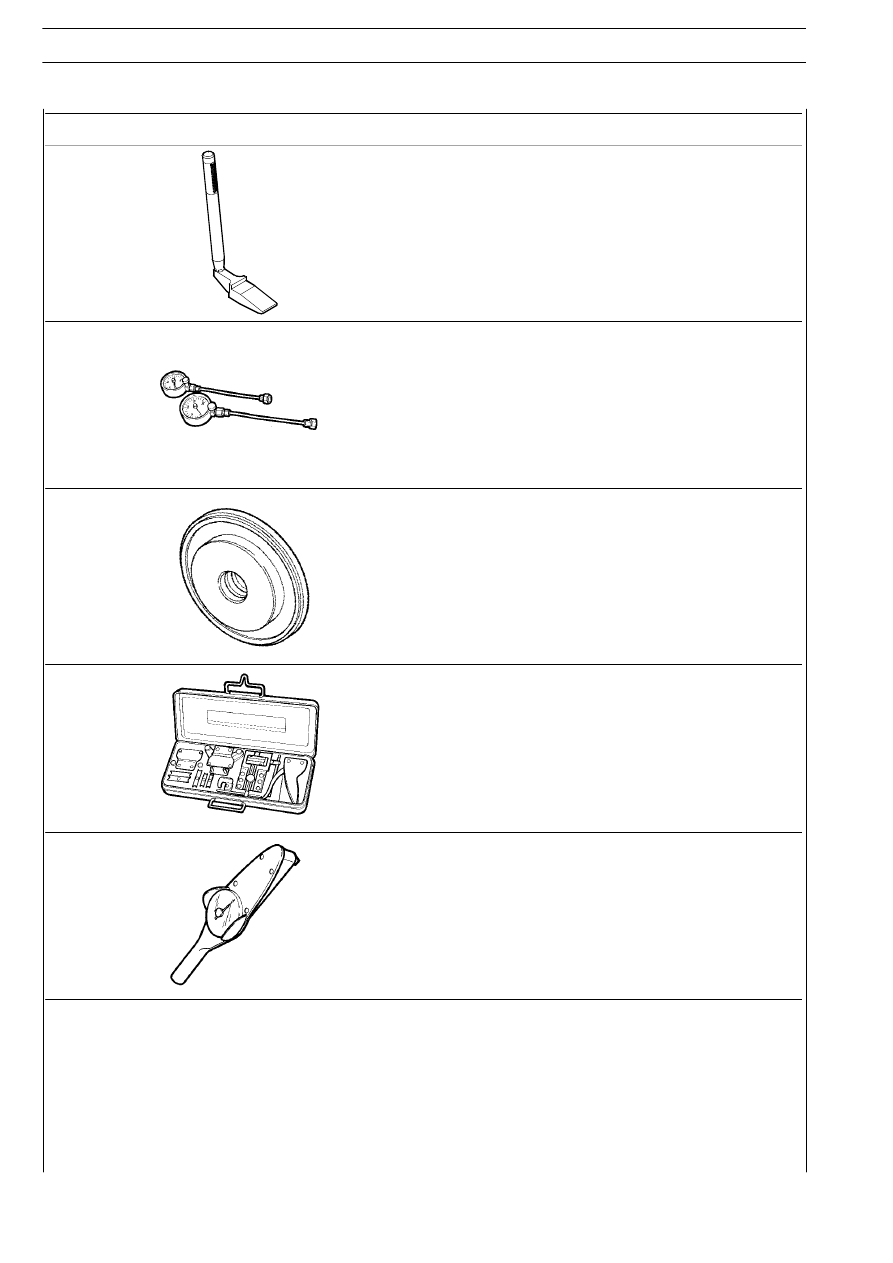

TOOL NO.

DESCRIPTION

99372249

Parking brake shoes adjusting tool

99372269

Pair of gauges to check pressure and to adjust hydraulic brakeforce
distributor

99374132

Tool for fitting wheel hub internal seal (use with 99370006)
(Axle 450517/2)

99386523

Flanging tool for brake system pipes

99389819

Torque wrench (0

÷ 10 Nm) with square 1/4” connection.

* The component shall be supplied filled with brake fluid for storing.

Revi - February 2005

HYDRO-PNEUMATIC SYSTEM - BRAKES

43

D

AILY

DESIGNATION

Vacuum pump

- BOSCH D.151-B (8140 engines) - BOSCH ES F009 D00 165 (F1A engines) - BOSCH ES F009 D00 886 (F1C engines)

Emptying time (4.5 litre tank) at a pressure of:

0.5 bar
0.8 bar

4.5 S

12.5 S

Vacuum servo brake

- Type 11”: BOSCH 0204051186 (tip: 157 mm) - 0204051187 (tip: 180 mm) (combi vehicles)

Pneumatic cylinder diameter
Hydraulic (or master) cylinder diameter
Stroke

279.4 mm
23.81 mm

21 + 21 mm

- BOSCH 136.895 (single-chamber)

Pneumatic cylinder diameter
Hydraulic (or master) cylinder diameter
Stroke

279.4 mm

25.4 mm

20.5 + 20.5 mm

- Type 11”: BOSCH 136.761 (single-chamber)

Pneumatic cylinder diameter
Hydraulic (or master) cylinder diameter
Stroke

288.9 mm

25.4 mm

21 + 21 mm

- Type 10” T: BOSCH 0204021854 (dual)

Pneumatic cylinder diameter
Hydraulic (or master) cylinder diameter
Stroke

279.4 mm
26.99 mm

20.5 + 20.5 mm

- Type 10” T: BOSCH 0204021934 (dual)

Pneumatic cylinder diameter
Hydraulic (or master) cylinder diameter
Stroke

254 mm

28.57 mm

23.5 + 17.5 mm

Pneumatic operated load proportioning valve

- BOSCH 26/08094 - BOSCH 796801

Ratio

0.25

- BOSCH 796803

Ratio

0.15

Braking calibrator for pneumatic suspensions

- BOSCH 0204031150

Ratio

0,25

ABS 5.3 system electro-hydraulic modulator/control unit (*)

- BOSCH 0 265 219 442 (vehicles 65C)

- BOSCH 0 265 219 427 (vehicles 35C - 50C)
- BOSCH 0 265 220 501 (vehicles 29L - 35S)

ABS8/ESP8 system electro-hydraulic modulator/control unit (*)

- BOSCH 0 265 231 451 (vehicles 29L - 35S; ABS8) - (PN IVECO spare parts 504075552 - EZ)
- BOSCH 0 265 234 131 (vehicles 29L - 35S; ESP8) - (PN IVECO spare parts 504065620 - EZ)
- BOSCH 0 265 231 453 (vehicles 35C - 50C; ABS8) - (PN IVECO spare parts 504075554 - EZ)
- BOSCH 0 265 231 455 (vehicles 60C - 65C; ABS8) - (PN IVECO spare parts 504075556 - EZ)
- BOSCH 0 265 234 133 (vehicles 35C; ESP8) - (PN IVECO spare parts 504075550 - EZ)

Revi - February 2005

44

HYDRO-PNEUMATIC SYSTEM - BRAKES

D

AILY

Base - May 2004

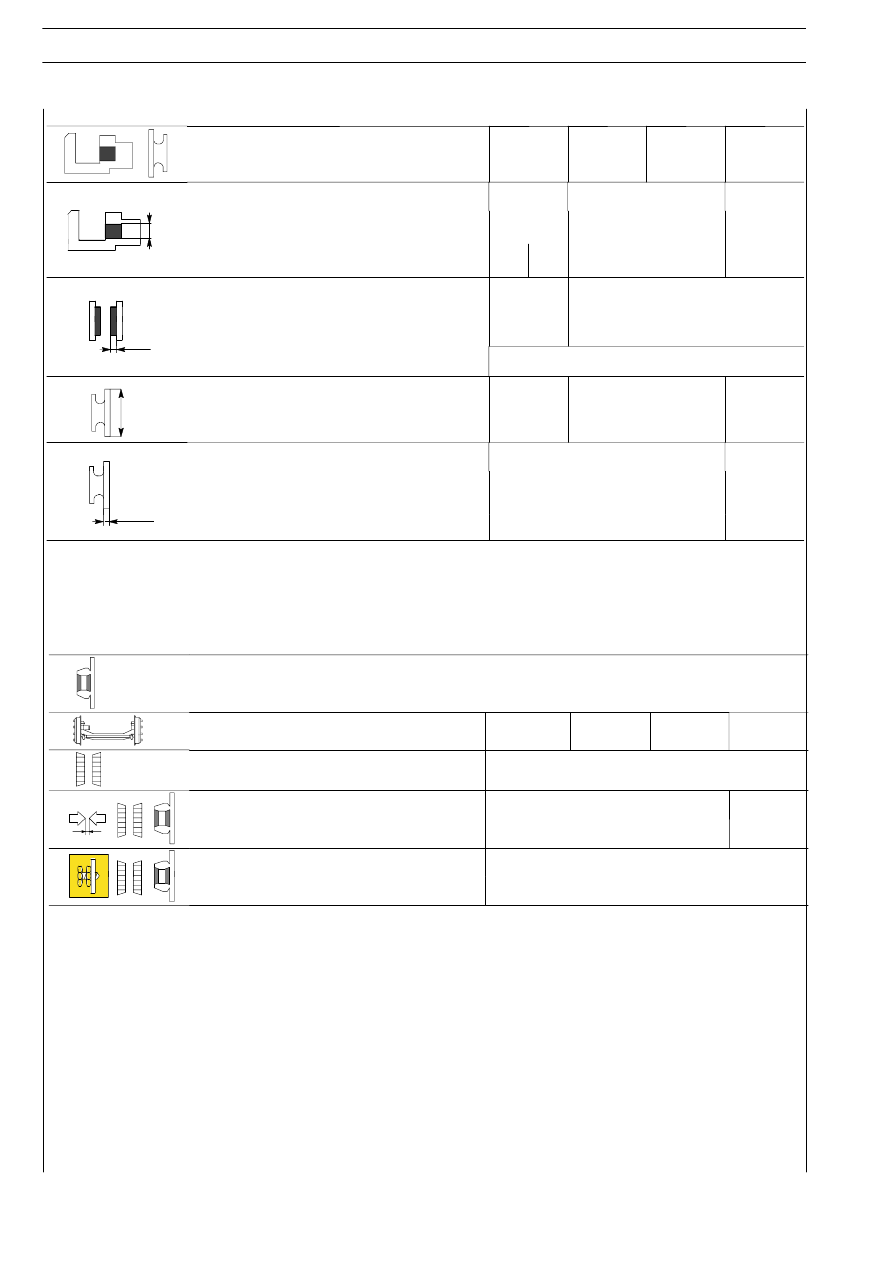

FRONT AXLE DISC BRAKES

5817

5818

5819

5823

Brake caliper cylinders:

∅

- quantity

2

2

2

- diameter

∅ mm

42

44

44

52

Brake lining thickness:

S

- normal

S mm

12

15

- min. allowed

S mm

2.9

÷ 3.4 (*)

∅

Disc brake diameter

∅ mm

276

0,2

290

0.2

276

0.2

290

0,2

Disc brake thickness:

S

- normal

S mm

22

0.2

22

0.2

26

0,1

S

- min. allowed

S mm

19

(*) Remaining thickness of friction material to have the light on (cutting cable)

AXLE WHEEL HUBS

Type of front axle

5817

5818

5819

5823

Wheel hub bearings

UNIT-BEARING

Wheel hub bearings end play

mm

-

-

0.110 min

0.140 max

Wheel hub bearing axial clearance adjustment

Not adjustable

Wheel hub bearing axial clearance adjustment

Not adjustable

Retaining nut torque

Revi - February 2005

HYDRO-PNEUMATIC SYSTEM - BRAKES

45

D

AILY

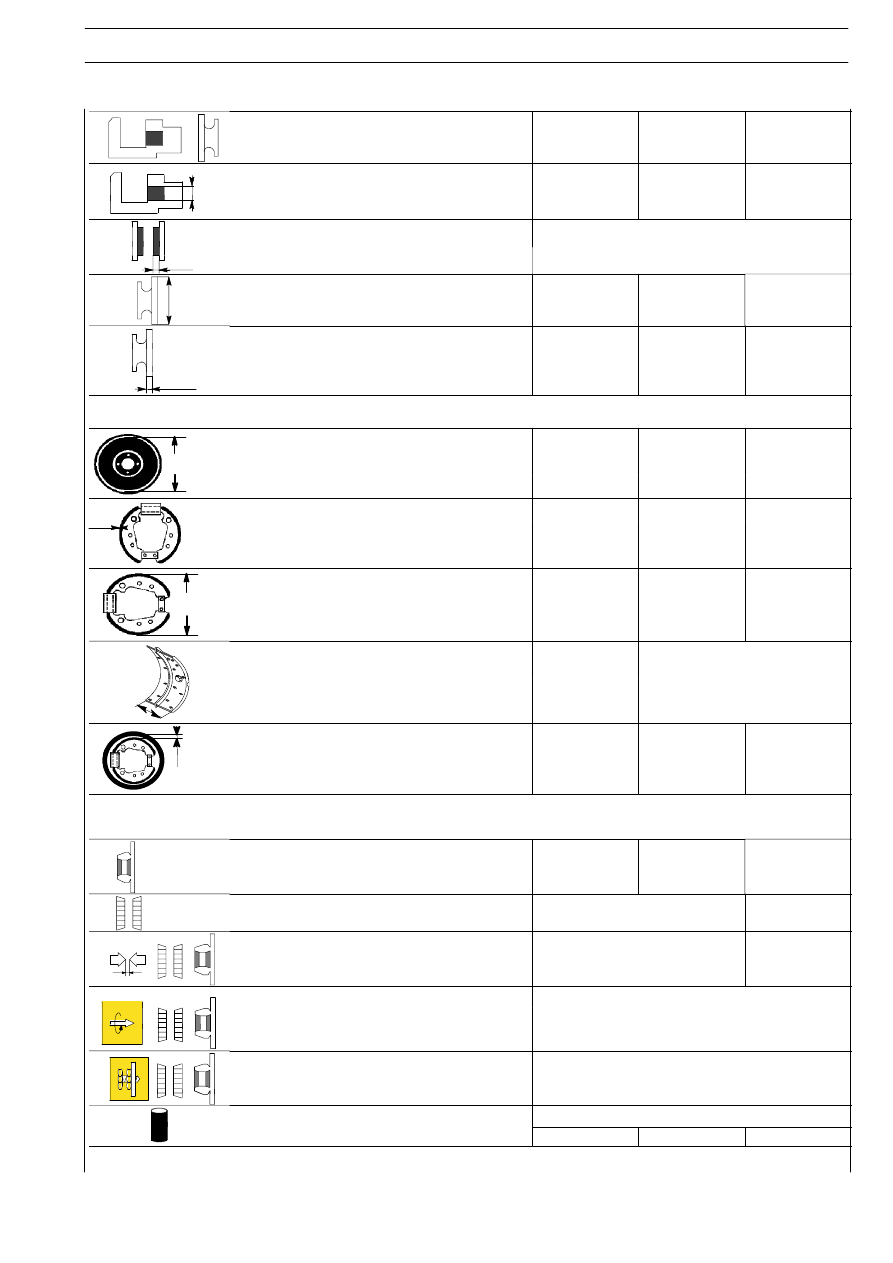

REAR AXLE DISC BRAKES

450210

450511

450311/1

450310

450517/2

Brake caliper cylinders:

∅

- quantity

1

2

2

∅

- diameter

mm

52

44

46

Brake lining thickness:

15

S

- min. allowed

S mm

2.9

÷ 3.4 (*)

∅

Disc brake diameter

mm

276

0.2

289

+0,2

−0

306

0.2

Disc brake thickness:

S

- normal

S mm

16

0.1

22

0.1

22

0.1

S

- min. allowed

S mm

13

19

19

Parking drum brake

Drum diameter:

Drum diameter:

- Nominal

∅ mm

172

+0,15

−0

190

+0,15

−0

Max 173 mm

Max 191

S

Brake lining thickness:

S

- Nominal

S mm

4.25 mm

6.2

- Min. allowed

S

1

mm

Min. 1.5 mm

Min. 3.5

Brake lining diameter:

∅

Brake lining diameter:

- Nominal

∅ mm

71.2

÷171.5

189.2

÷189.5

B k li i

idth

L

42

L

Brake lining width

L mm

~42

G

Cl

b t

b k li i

d d

G

0 2

÷0 5

0 3

÷0 4

Clearance between brake linings and drum

G mm

0.2

÷0.5

0.3

÷0.4

(*) Remaining thickness of friction material to have the light on (cutting cable)

AXLE WHEEL HUBS

450210

450511

450311/1

450517/2

Wheel hub bearings

UNIT-BEARING

SET-RUGHT

Wheel hub bearings end play

mm

-

0.16

Wheel hub bearings rolling torque

Nm

-

0

÷ 4

kgm

-

0

÷ 0.4

Adjustment of wheel hub bearings end play

Not adjustable

Retaining nut torque

Rear axle oil

TUTELA W140/M-DA (SAE 85 W 140)

Quantity

Litres

1.85

1.90

3
