90

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

Rear leaf spring

mm

N

o

2

Spring length

(measured between eye centre and air spring

connection)

1073

± 6

Leaf thickness

(measured at the securing point to rear axle)

24

± 0.3

Leaf width

80

± 0.5

Bush seat inner diameter

40

- 0,05

- 0,2

D = bush outer diameter

40.2

-

0

- 0.15

d = bush inner diameter

16.5

+0.2

−0

Rear shock absorbers

Mannesmann

Sachs

ARVIN

MERITOR

Length between eye centres:

Open

mm

460

± 3

460

± 3

480

± 3

Closed

mm

315

± 3

315

± 3

315

± 3

Stroke

mm

145

145

165

Stabilizer bar

Models:

29 L - 35 S

Stabilizer bar diameter (mm)

20

Levelling and height values

Suspension condition

Distance between upper chassis edge and road level

(mm)

Max. distance (mm)

Max. height

620

+ 40

Self-levelling

580

-

Min. height

520

- 60

Figure 3

20000

Battery

25926

Relay for enabling suspension lifting and stopping
the lowering function

25927

Relay for enabling suspension lowering and
stopping the lifting function

42354

Pneumatic suspension system failure switch

52090

Suspension levelling switch

52502

Key switch

53051

Suspension lifting control switch

53052

Suspension lowering control switch

58713

Failure warning led

58918

Board with 32 optical indications plus instruments

78233

Vehicle lifting solenoid valve unit

86023

Vehicle lifting/lowering control unit

Legend

61099

REAR AIR SUSPENSIONS

91

D

AILY

Base - May 2004

ELECTRIC SYSTEM WABCO (ECAS)

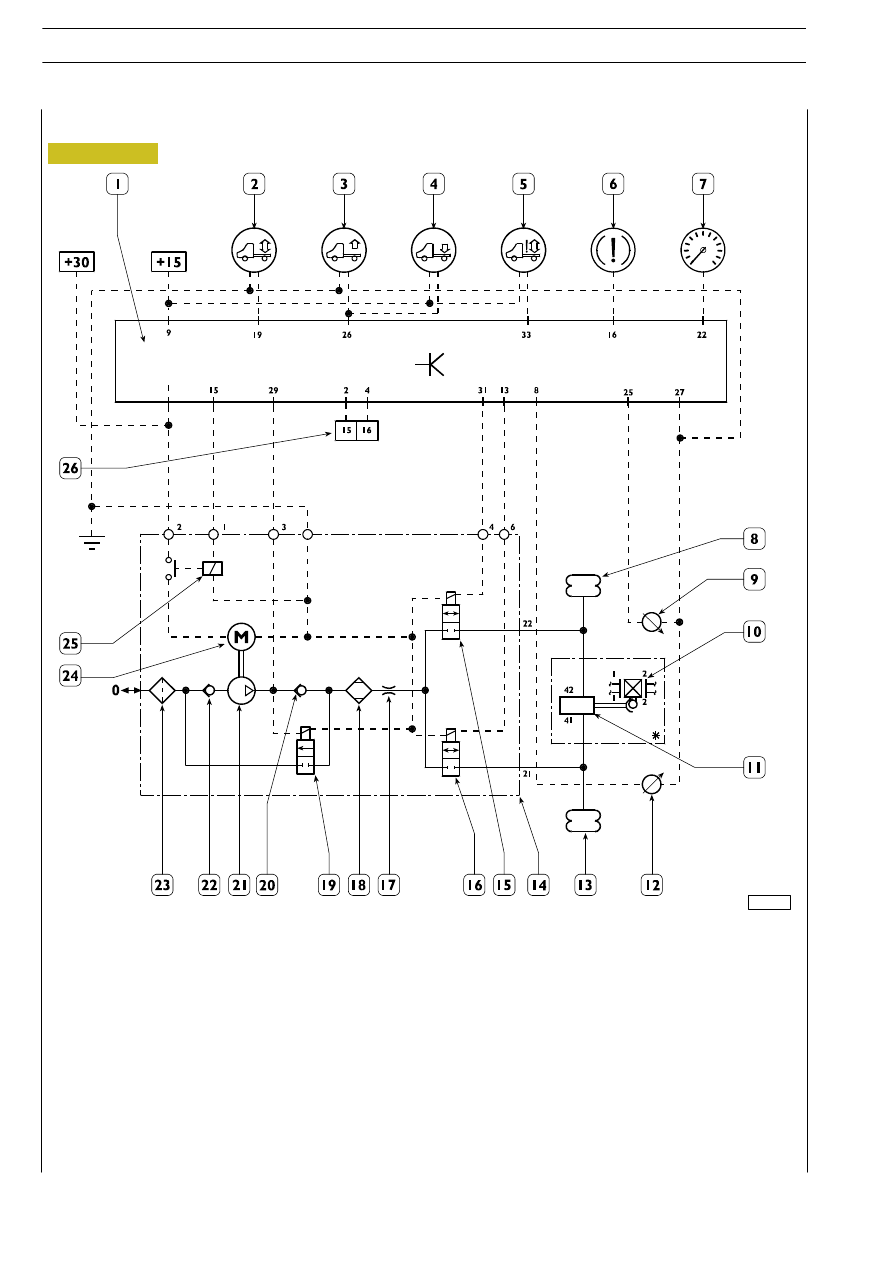

Figure 4

1 - ECU (ECAS).
2 - Manual chassis levelling control switch.
3 - Chassis lifting control switch.
4 - Chassis lowering control switch.
5 - Warning light ECAS.
6 - Stop light switch.
7 - Speedometer - tachograph.
8 - Right air spring.
9 - Right level sensor.
10 - Hydraulic load sensing valve*.
11 - Load sensing valve control pneumatic cylinder*.
12 - Left level sensor.
13 - Left air spring.
14 - Electrocompressor and distribution valve unit.

15 - Right chassis control solenoid valve.
16 - Left chassis control solenoid valve.
17 - Choke valve.
18 - Drier filter
19 - Air spring discharge solenoid valve.
20 - One-way valve.
21 - Compressor.
22 - One-way valve
23 - Intake filter.
24 - Compressor motor
25 - Motor control relay
26 - Diagnosis socket
* For vehicles without ABS only.

Legend

000216T

Electronic-control

Vehicles: 29 L - 35 S

92

REAR AIR SUSPENSIONS

D

AILY

Base - May 2004

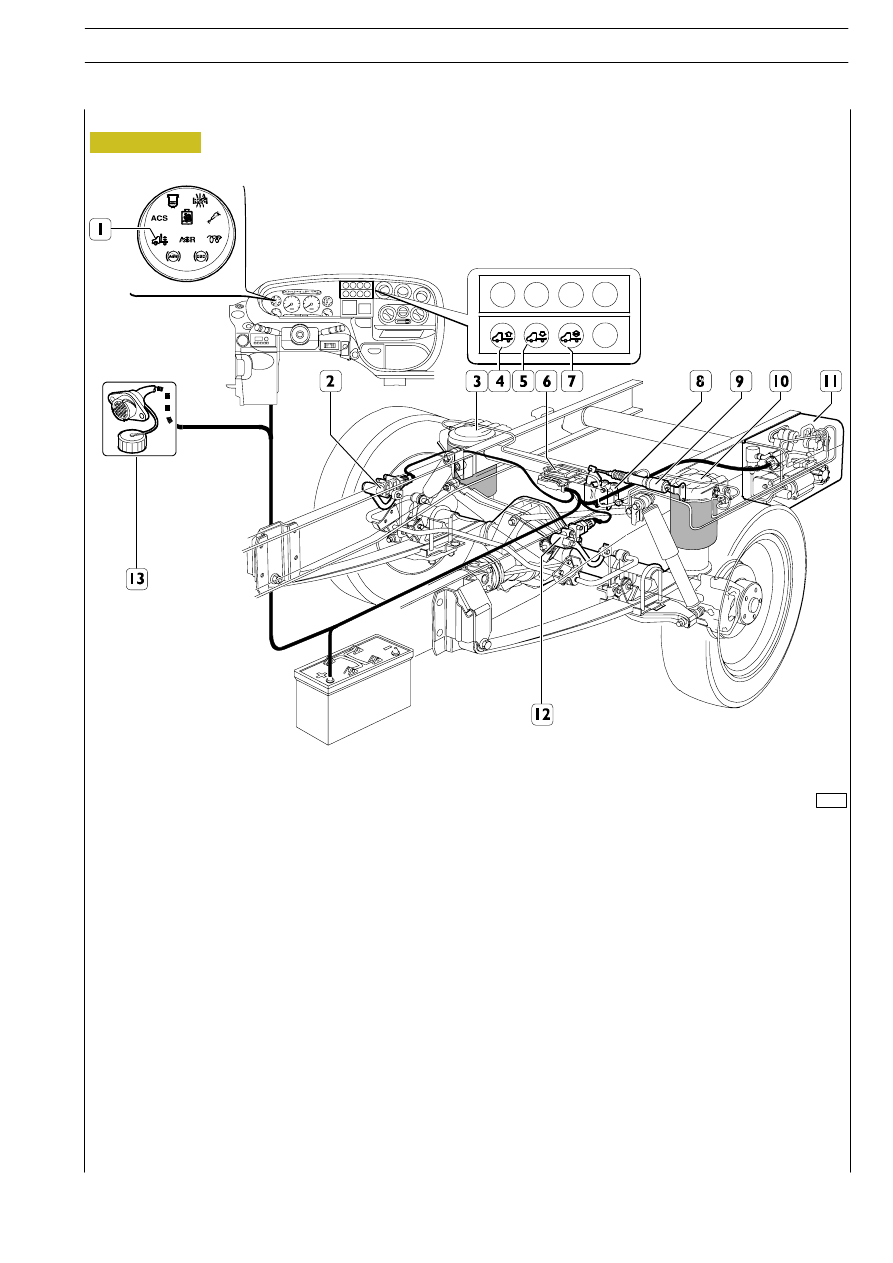

Figure 5

1 - Warning light.
2 - Right level sensor.
3 - Right air spring.
4 - Chassis lifting control push button.
5 - Chassis lowering control push button.
6 - ECU.
7 - Manual chassis levelling control push button.
8 - Hydraulic load sensing valve.
9 - Load sensing valve control pneumatic cylinder.
10 - Left air spring.
11 - Pneumatic supply unit.
12 - Left level sensor.
13 - Centralised diagnostic socket.

Legend

62353

REAR AIR SUSPENSIONS

93

D

AILY

Base - May 2004

PNEUMATIC SYSTEM ON VEHICLE

Vehicles without ABS
