Iveco Daily. Manual - part 238





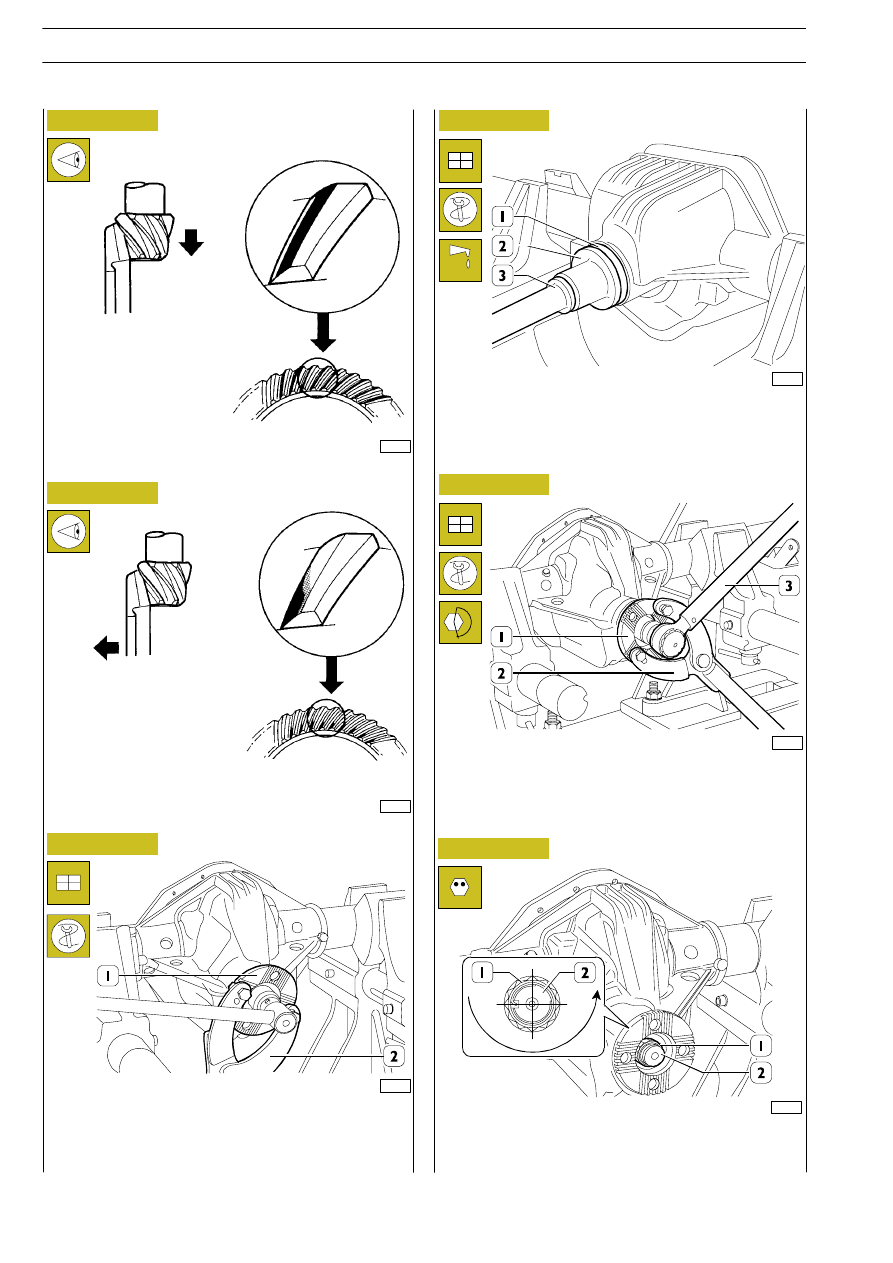

Excessive contact on the
top land of the tooth.
Move the ring bevel gear
away from the pinion them
move the pinion towards
the ring bevel gear to adjust
clearance.

44608

Figure 64

Figure 65

44607

Excessive contact in the
upper part or crest of the
tooth.
Move the pinion towards
the ring bevel gear and then
move the ring bevel gear
away from the pinion to
adjust clearance.

51852

51846

Lubricate the internal lip of the seal (1).

With the key 99374456 (2) and grip 99370006 (3), mount
the seal in the axle housing.

Mount the coupling (1) and with the tool 99370317 (2) block
its rotation with the torque wrench (3).

Tighten the bevel pinion retaining nut to the required torque.

After having determined the prescribed coupling clearance,
tool 99370317 (2) prevents the flange (1) from rotating.

Unscrew the retaining nut and extract the flange (1) from the
bevel pinion.

51851

Figure 66

Figure 67

Figure 68

51853

Figure 69

Deform the collar of the nut (1) as shown in the figure at the
milling of the bevel pinion (2).

* DIRECTION OF

ROTATION OF
THE NUT

32

REAR AXLE 450210

D

AILY

Base - May 2004

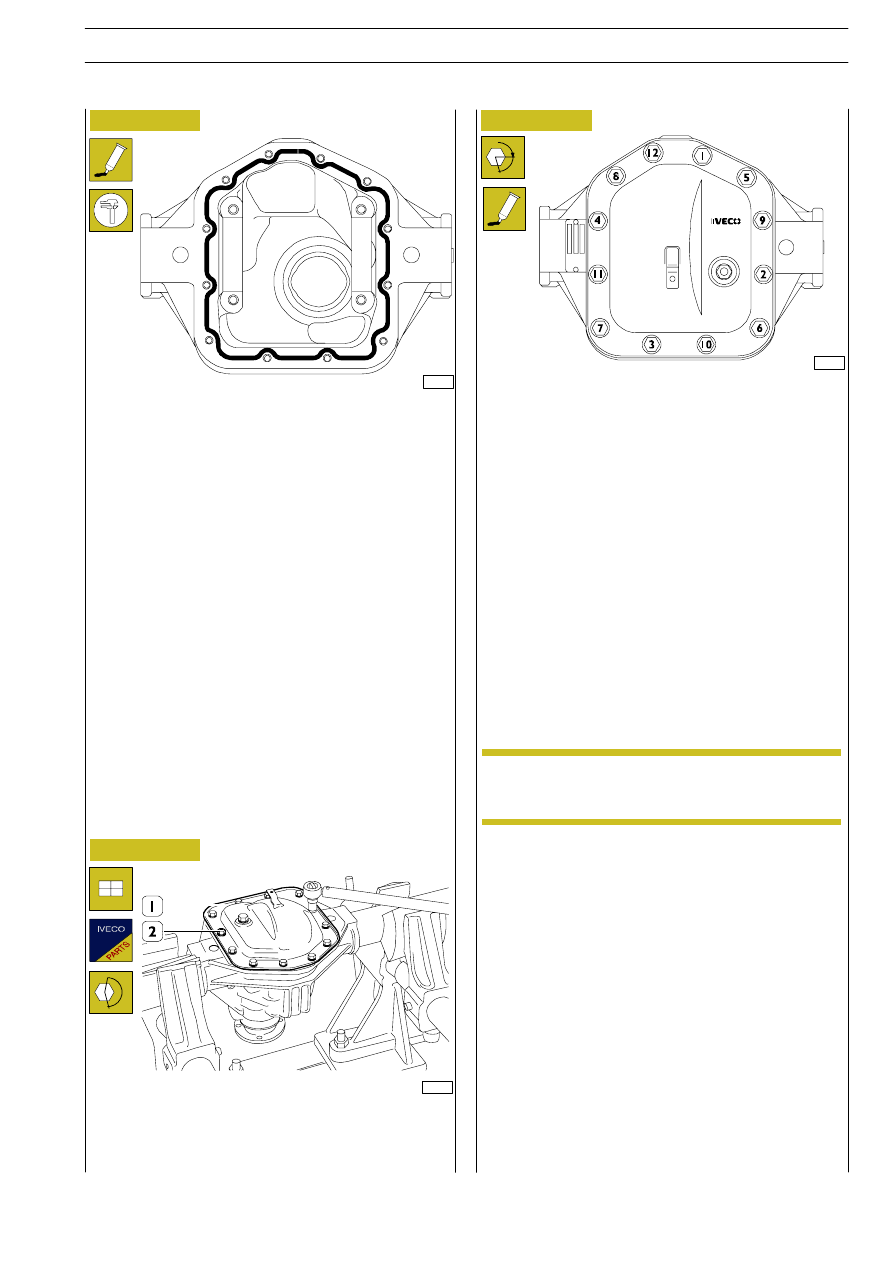

Thoroughly clean the flange of the axle housing.

Apply LOCTITE 5910 sealant on the flange of the axle
housing to form a bead of approx. 5 mm diameter.

It must be uniform (no lumps), without any air bubbles, thin
areas or gaps.

Any flaws must be corrected in as short a time as possible.

Avoid using too much material to seal the joint.

Too much sealant would tend to come out on both sides of
the joint.

After applying the sealant, the joints need to be assembled
immediately (10 - 20 minutes).

To seal at a later date, there is product 21623 capable of
softening or liquefying the above-mentioned sealant.

It is essential to clean the surface to be sealed in order to
achieve good future sealing.

51854

51855

Figure 70

Figure 71

Mount the cover (1) and screw on the screws (2).

- Flanged screws (for solution without gasket).

- Screws with washer (for solution with gasket).

62098

Figure 72

Following the order shown in the figure, tighten the screws
to the torque of:

- flanged screws (for solution without gasket) 80

÷ 95 Nm;

- screws with washer (for solution with gasket) 31.5

÷

38.5 Nm.

Complete assembly taking the following precautions:

Mount the drive shafts as described under the heading:
”525030 overhauling hubs”.

Apply LOCTITE 577 thread-locking oil on the oil drain plug
thread, screw it into the axle housing, tightening it to the
required torque.

Add lubricating oil in the required quantity and grade through
the hole.

Apply LOCTITE 577 thread-locking oil on the inspection
plug thread, screw it into the axle housing, tightening it to the
required torque.

Take the assembly off the stand.

α

The assembly should be put back on its mounting
to prevent the dust guards and/or brake discs from
getting damaged.

NOTE

REAR AXLE 450210

33

D

AILY

34

REAR AXLE 450210

D

AILY

Base - May 2004

Revi - February 2005

REAR AXLES 450311/1 - 450511

35

D

AILY

Base - May 2004

Rear axles

450311/1
450511

Page

REAR AXLE REMOVAL - REFITTING

37

. . . . . . . .

- Removal

37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DESCRIPTION

39

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

40

. . . . . . . . . . . . .

TIGHTENING TORQUES

43

. . . . . . . . . . . . . . . . .

TOOLS

45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE REAR AXLE ASSEMBLY

48

.

- Wheel hub overhaul

48

. . . . . . . . . . . . . . . . . . . .

- Replacing the wheel hub bearing

49

. . . . . . . . . .

DIFFERENTIAL REPAIR OPERATIONS

52

. . . . . . .

- Disassembly of differential locking

52

. . . . . . . . . .

- Differential locking removal

52

. . . . . . . . . . . . . . .

- Assembling the differential locking device

52

. . . .

- Differential locking refitting

52

. . . . . . . . . . . . . . .

- Adjusting the differential locking device

53

. . . . .

- Disassembling the differential unit

53

. . . . . . . . . .

- Disassembly of gear housing

54

. . . . . . . . . . . . . .

- Assembly of gear housing

56

. . . . . . . . . . . . . . . .

- Assembling bevel pinion unit

56

. . . . . . . . . . . . . .

- Differential unit refitting

57

. . . . . . . . . . . . . . . . .
