6 S 380 O.D. TRANSMISSION

D

AILY

Base - May 2004

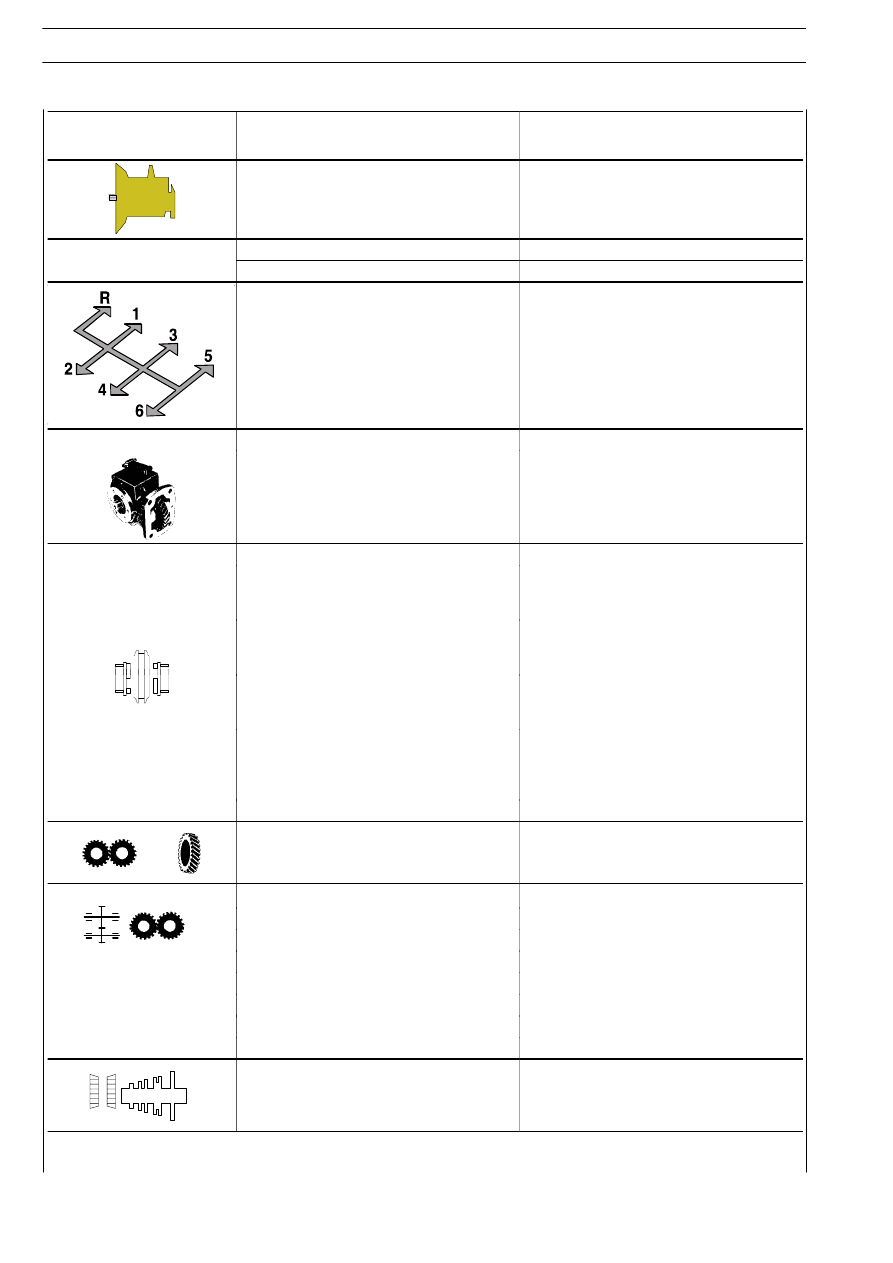

SPECIFICATIONS AND DATA

TRANSMISSION

6 S 380 O.D.

Type

Mechanical

Input torque

320 Nm

Weight

63 kg

Speeds

6 forward speeds

1 reverse speed

Speed control

Mechanical

Power take-off

Optional

Speed engagement:

Forward speeds

- 5

th

/6

th

- 3

rd

/4

th

Single-cone synchronizer

- 1

st

/2

nd

Dual-cone synchronizer

Reverse speed

clip-on, in new version transmission with

single taper synchroniser ring

Speed retention mechanism

Sliding sleeves retained by pawls and springs

Gears

Helical-toothed constant mesh gears

Gear ratio

First

5.375

Second

3.154

Third

2.041

Fourth

1.365

Fifth

1

Sixth

0.791

Reverse

4.838

Shaft bearings:

Main shaft

Transmission shaft

watertight ball bearing

tapered roller

O.D.. = Over Drive

6 S 380 O.D. TRANSMISSION

89

D

AILY

Base - May 2004

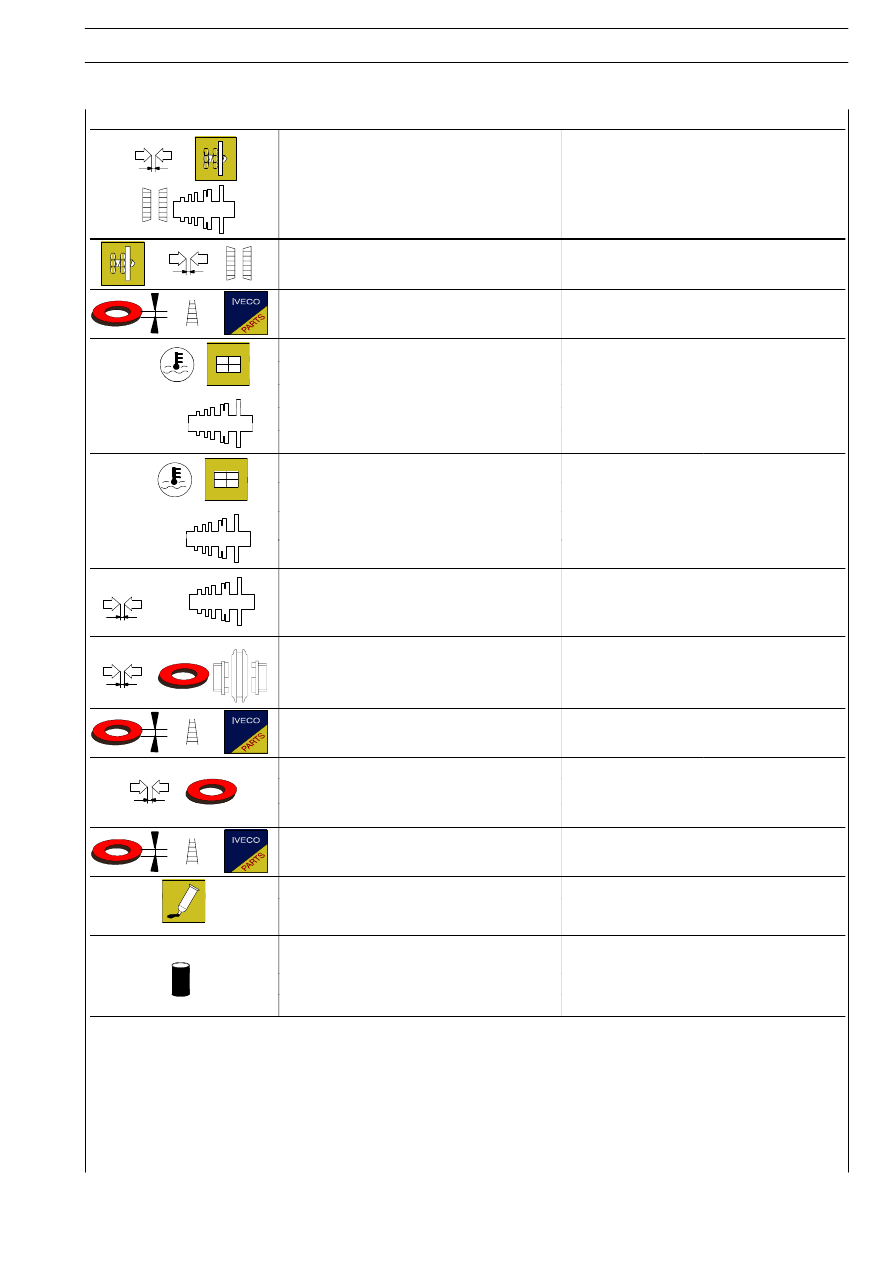

Transmission shaft bearing end play

0

÷ -0.05 mm

Transmission shaft bearing end play adjustment

by shims

Shim thickness for transmission shaft bearing
end play adjustment

-

Main shaft

Temperature for fitting:

- hubs for sliding sleeves

80

° ÷ 110

o

C

- 1

st

-R gear bushes and gear

110

° ÷ 150

o

C

- front bearing*

90

° ÷ 110

o

C

Transmission shaft

Temperature for fitting:

- bearings

80

o

C (max 120

o

C)

- 5

th

-4

th

gears

170

o

÷ 160

o

C

Gear end float:
1

st

- 3

rd

- 4

th

- R - 5

th

gear

2

nd

gear

0.15

÷ 0.40 mm

0.25

÷ 0.5 mm

5

th

- 4

th

gear sliding sleeve hub retaining

ring end float

0

÷ 0.15 mm

5

th

- 4

th

gear sliding sleeve hub retaining

ring thickness

-

Retaining ring end float:

- transmission shaft front bearing

0

÷ 0.1 mm

- main shaft roller bearing

0

÷ 0.1 mm

Transmission shaft rear bearing retaining
ring thickness

-

LOCTITE 510

Sealant

LOCTITE 242

LOCTITE 5206

Type of oil:

TUTELA TRUCK GEARLITE

Quantity

2.2 litres

* = Do not use hot air equipment to heat bearing.

52506

Figure 6

:

:

90

6 S 380 O.D. TRANSMISSION

D

AILY

Base - May 2004

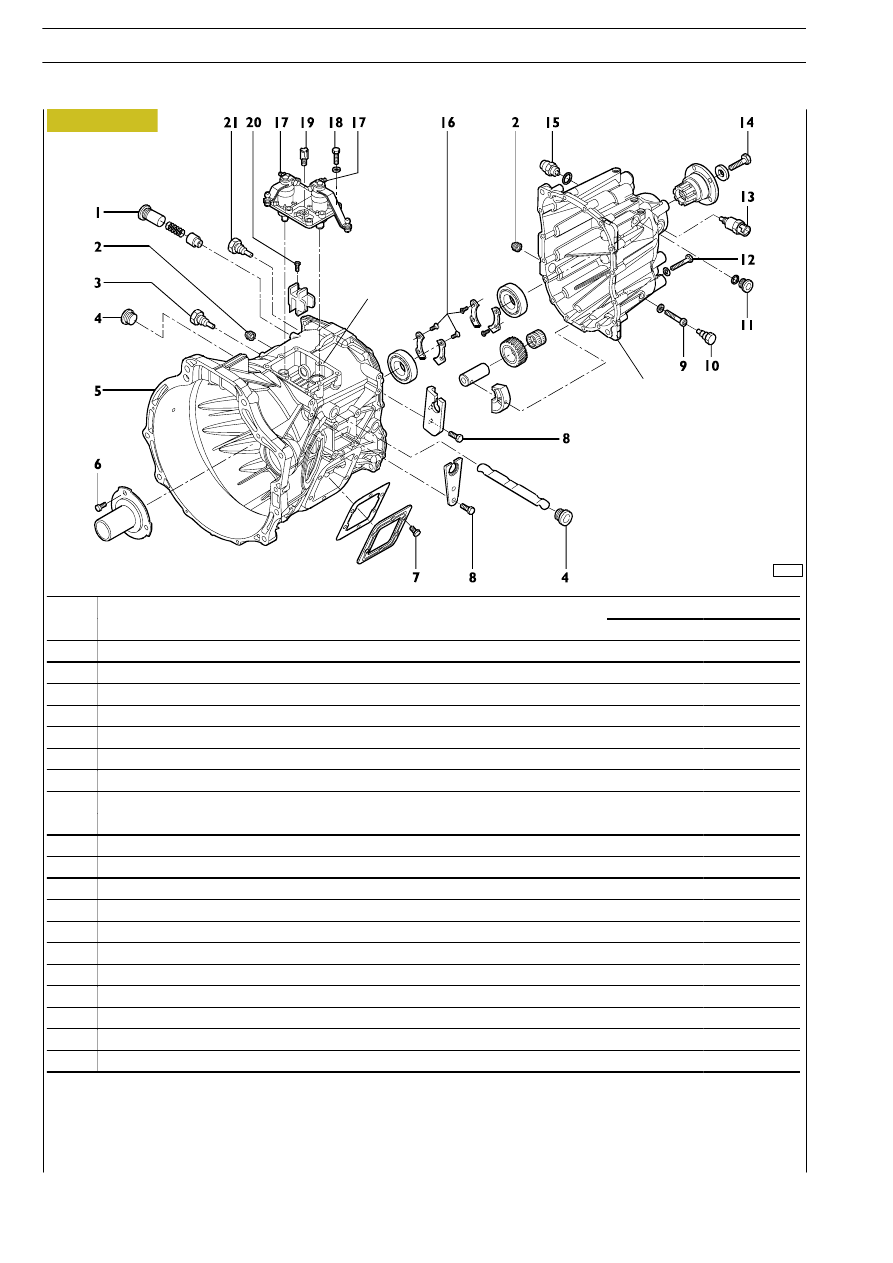

TIGHTENING TORQUES

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

1

Plug retaining spring and reverse gear hardening push rod

32

±10%

3.2

±10%

2

M22x1.5 plug

50

5

3D

3rd and 4th gear fork articulation pins

45D

4.5

4

Plugs for rod preventing gear engagement

32

3.2

5

Clutch housing, screw to fasten clutch housing to crankcase

80

8

6

Constant mesh shaft cover fastening screw

23

±15%

2.3

±15%

7

J

Screw securing p.t.o. side cover

46

±15%

4.6

±15%

8

Screw securing control cable mounting

23

±15%

2.3

±15%

9

Screw securing reverse gear shaft

23

±15%

2.3

±15%

11

Side plug on rear cover

35

3.5

12*

Screw securing rear cover

23

±15%

2.3

±15%

13

Speedometer transmitter fixing

50

5

14

Screw locking sleeve for transmission coupling on main shaft

235

23.5

15

Fixing switches and reversing lights

40

4

16D

Screw securing ball bearing retaining ring

9.5

±15%

0.9

±15%

17

Nut for screw securing lever to control rod

34

±15%

3.4

±15%

18

Screw securing gear control mounting

23

±15%

2.3

±15%

19

Oil vapour breather

10

±15%

1

±15%

20D

Screw securing driver to main rod

9.5D

0.9

21D

5th and 6th gear fork articulation pins

45

4.5

: Spread LOCTITE 5206 sealant on the contact surfaces
F Spread LOCTITE 242 on the thread
J Spread LOCTITE 510 on the thread

6 S 380 O.D. TRANSMISSION

91

D

AILY

Base - May 2004

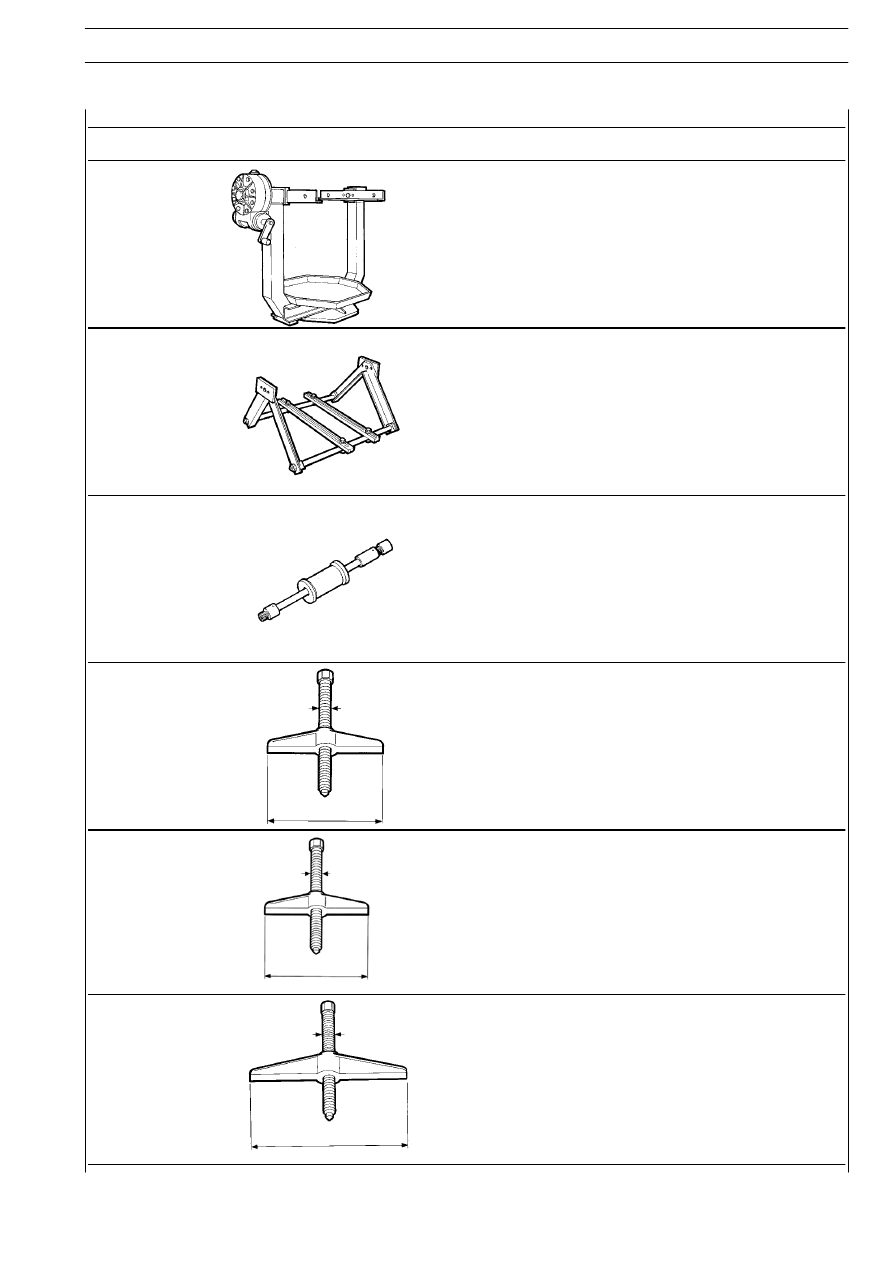

TOOL NO.

DESCRIPTION

99322205

Assemblies overhaul revolving stand

99322225

Unit support (to use with stand 99322205)

99340205

Percussion extractor

99341002

Single-acting scaffold

99341003

Single-acting bridge

99341004

Pair of brackets
