Iveco Daily. Manual - part 151

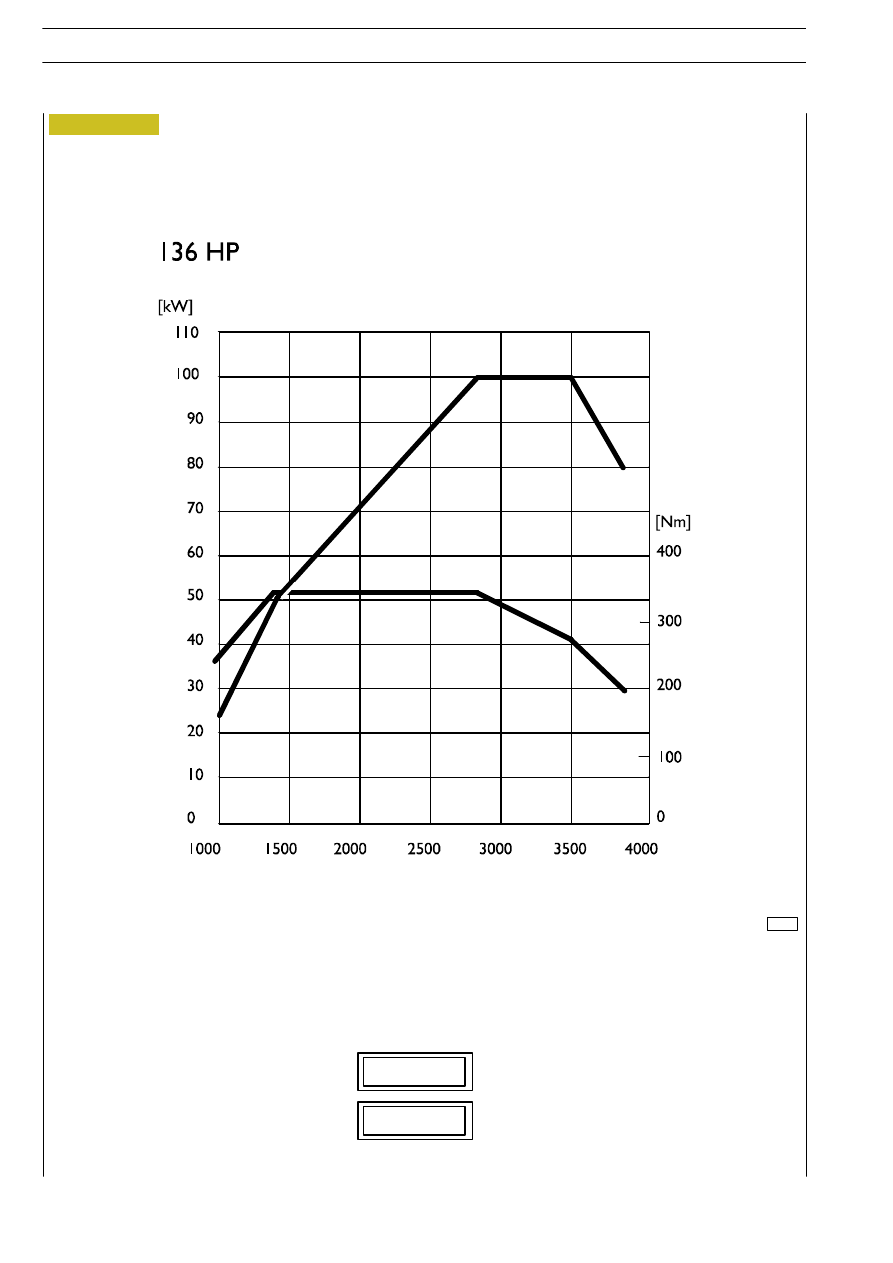

CHARACTERISTIC CURVES OF ENGINE F1CE0481 A (136 HP)

88237

Max OUTPUT 100 kW

at 3500 rpm

Max TORQUE 340 Nm

at 1400

÷ 2800 rpm

136 HP

34.6 kgm

Figure 11

rpm

500

F1C ENGINE

D

AILY

Base - May 2004

CHARACTERISTIC CURVES

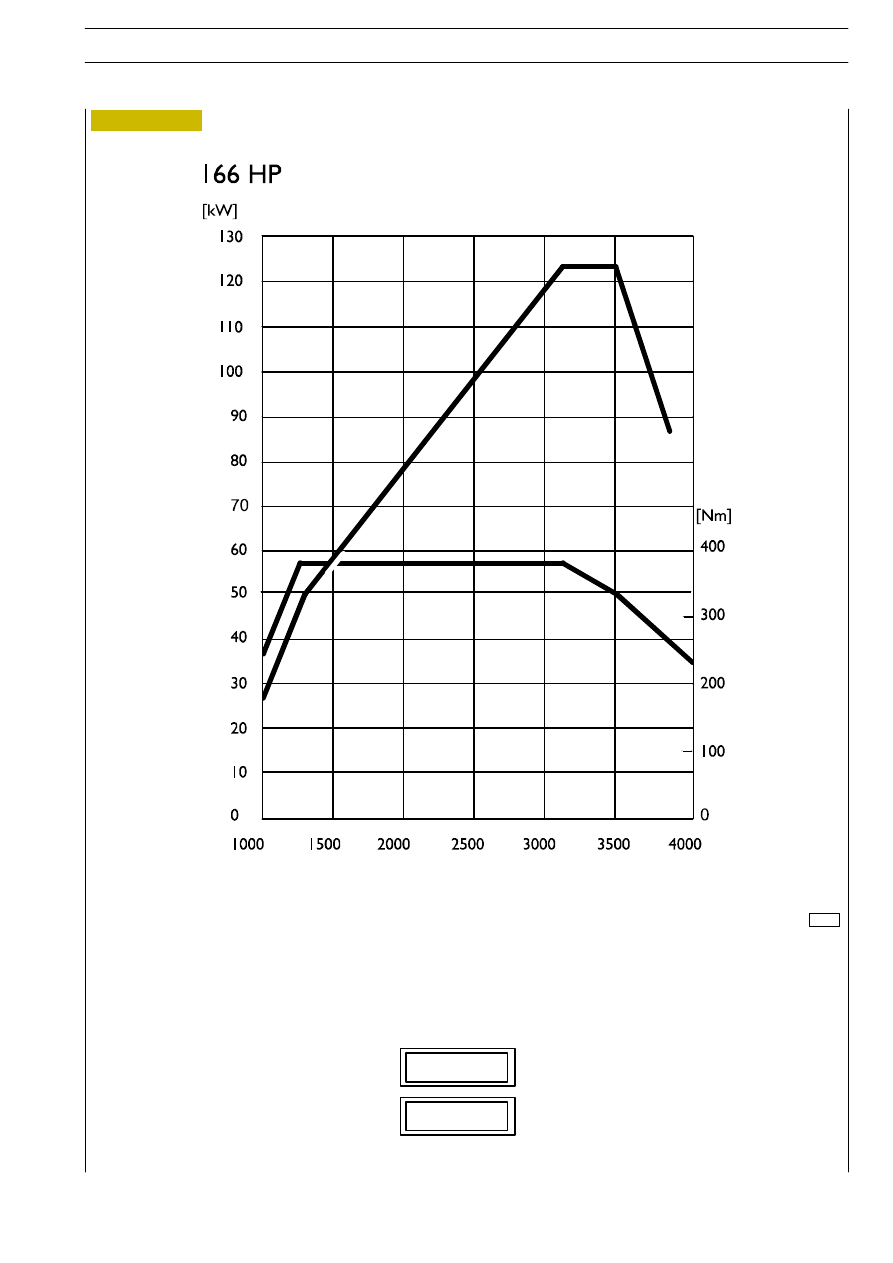

CHARACTERISTIC CURVES OF ENGINE F!C E0481 B (166 HP)

88238

Max OUTPUT 122 kW

at 3500 rpm

Max TORQUE 380 Nm

at 1250

÷ 3070 rpm

166 HP

38.7 kgm

Figure 12

rpm

F1C ENGINE

501

D

AILY

Base - May 2004

502

F1C ENGINE

D

AILY

Base - May 2004

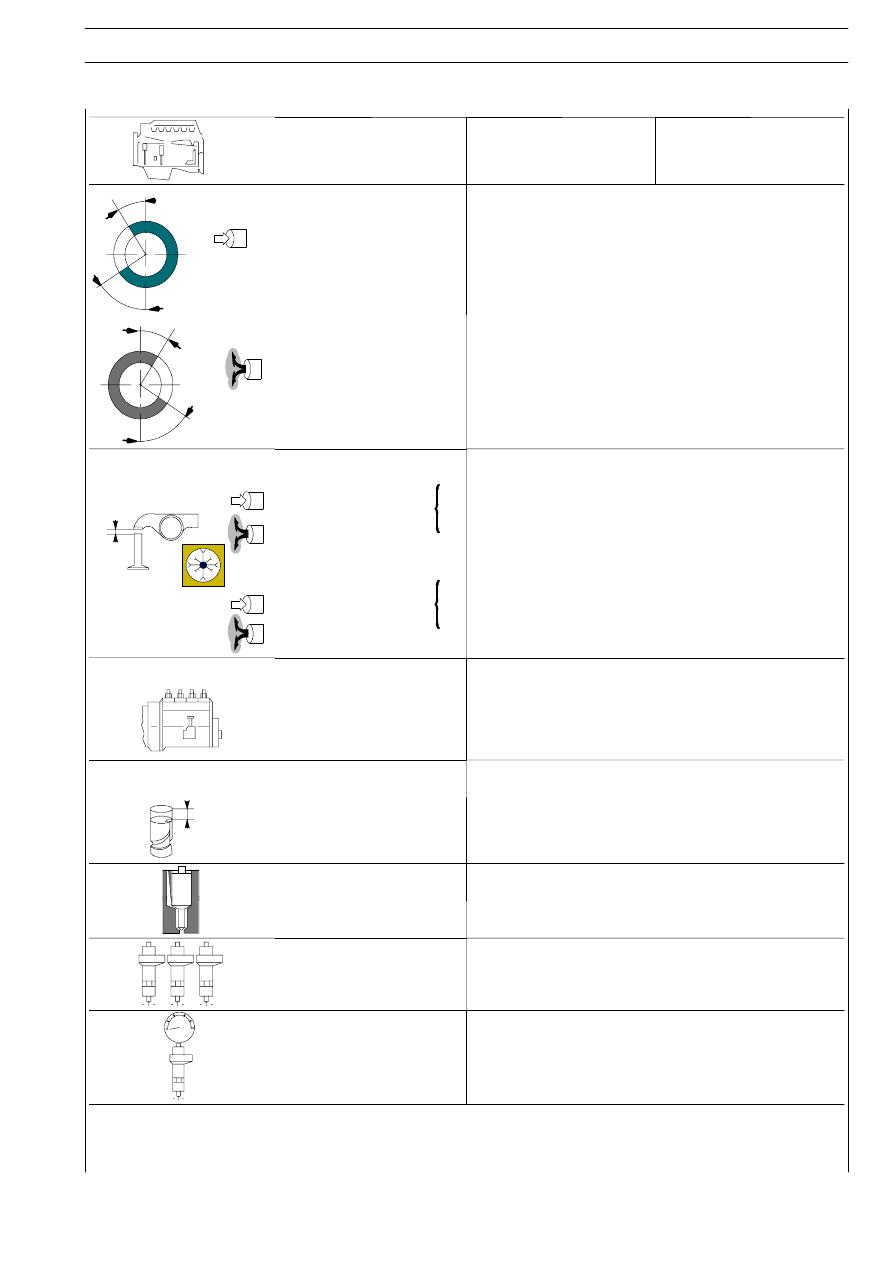

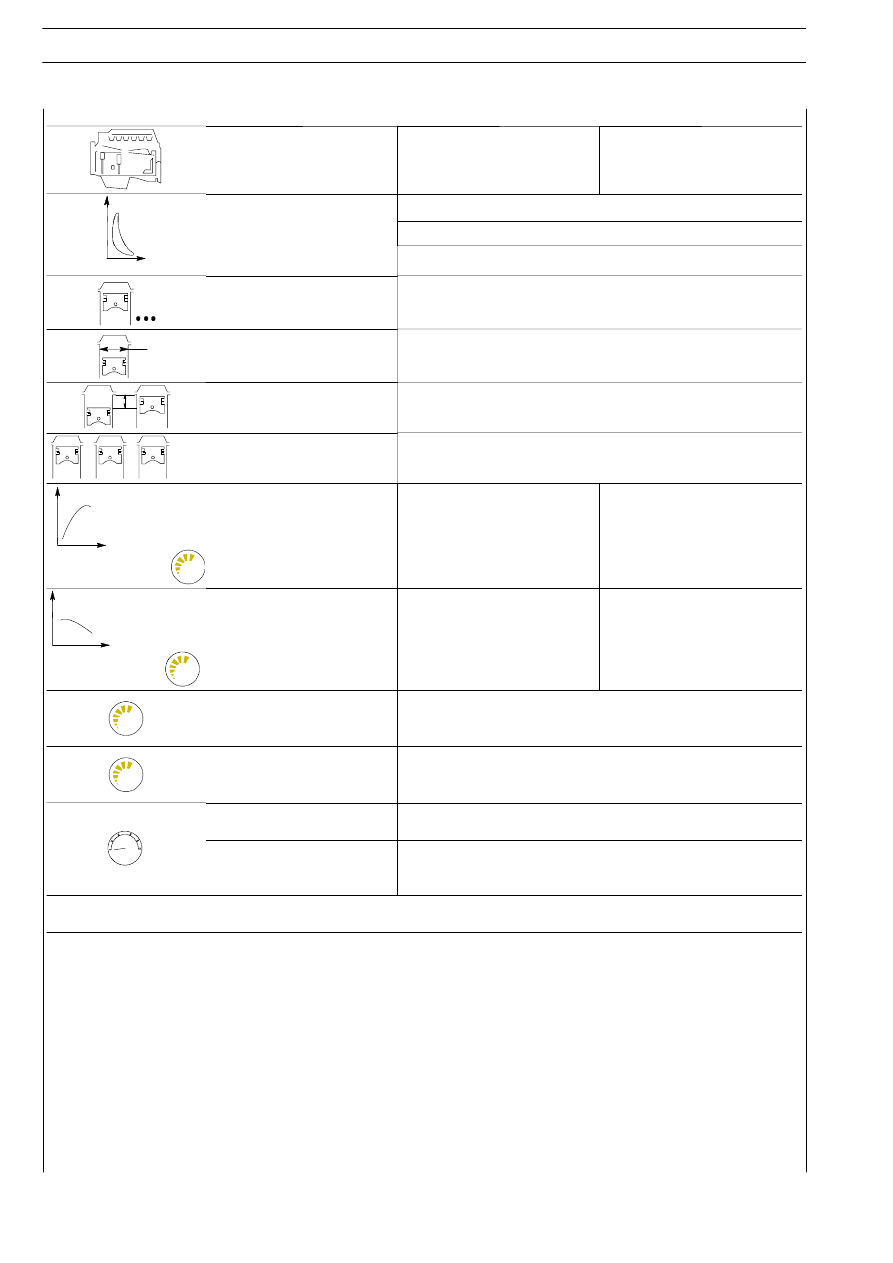

Type

F1CE0481 A

F1CE0481 B

Cycle

Diesel 4 strokes

Feeding

Turbocharged with intercooler

Injection

Direct

N. of cylinders

4 on-line

∅

Diameter

mm

95.8

Stroke

mm

104

+

+

+.. =

Total displacement

cm

3

2998

Max. power

KW

(HP)

100

(136)

122

(166)

rpm

3500

3500

Torque at 1000 rpm

Nm

240

250

Max. power

Nm

(kgm)

340

(34.5)

380

(38.7)

rpm

1400

÷ 2800

1250

÷ 3070

Engine idling speed,
no load

rpm

850

± 25

Maximum engine
speed, no load

rpm

4200

± 50

Pressure at T.D.C.

*

bar

20

÷ 26

bar

Minimum permissible
pressure at T.D.C.

*

bar

16

(*) The pressure value is recorded by turning the engine over with the electric starter motor, with oil temperature at 40

°- 50°C

and the injection pump in the stop condition.

F1C ENGINE

503

D

AILY

Base - May 2004

Type

F1CE0481 A

F1CE0481 B

A

B

VALVE TIMING

opens before T.D.C. A

closes after B.D.C.

B

24

°

26

°

C

D

opens before B.D.C. D

closes after T.D.C.

C

70

°

24

°

X

For timing check

mm

X

mm

Running

mm

X

mm

-

-

-

-

FEED

High pressure electronic fuel feed system BOSCH EDC16

Composed of CP3.2 high-pressure pump, electro-injectors,

hydraulic accumulator (rail), EDC control unit, pressure and

temperature sensors

Pump arrangement
With piston n. l at T.D.C.

-

X

Start of delivery

mm

-

BOSCH injector nozzle type

BOSCH injector nozzle type

Injection order

- injection pump
- engine

1- 3 - 4 - 2

bar

Release pressure

bar

1350
