F1A ENGINE

D

AILY

334

Base - May 2004

PART

TORQUE

PART

Nm

kgm

Cylinder head central fixing screw

first phase: pre-tightening

100

9.8

second phase: angle

90º

third phase: angle

90º

Cylinder head side fixing screw

first phase: pre-tightening

50

4.9

second phase: angle

60º

third phase: angle

60º

Hex screw with flange M8x1.25 L 40 fixing overhead

25

2.5

Hex screw with flange M8x1.25 L 77 fixing overhead

25

2.5

Central base fastening screw

first phase: pre-tightening

50

± 5

5

± 0.5

second phase: angle

60º

± 2.5º

third phase: angle

60º

± 2.5º

Outer base fastening screw

36

÷ 30

3.6

÷ 3

Connecting rod cap fixing screw

first phase: pre-tightening

40

4

second phase: angle

60

°

Hex screw with flange M12x1.25 L 43 fixing engine flywheel

first phase: pre-tightening

30

3

second phase: angle

90

°

Cylindrical socket head screw fixing phonic wheel to crankshaft

•

15

1.5

Nozzle union

25

2.5

Tapered threaded socket plug R 3/8” x 10 oil circuit

22

2.2

Water drain plug M14x1.50 L 10

25

2.5

Union on crankcase for oil return from turbocharger R 3/8”

50

5

Screw M6x1 fixing suction strainer

10

1

Male threaded socket plug M28x1.5 L11 fixing

100

9.8

Hex screw with flange M8x1.5 L 35 fixing frame retaining oil sump

25

2.5

Hex screw with flange M6x1 L30 fixing frame retaining oil sump

10

1

Hex screw with flange M6x1 L25 fixing frame retaining oil sump

10

1

Tapered threaded socket plug M6x1x8.5*

2

0.2

Male threaded plug with O-ring M22x1.5 L16

50

±10

5

±1

Hex screw with flange M6x1 L20 fixing oil vacuum pump assembly

10

1

Hex screw with flange M6x1 L50 fixing oil vacuum pump assembly

10

1

Oil filter cartridge M22x1.5 L7

25

2.5

Union fixing heat exchanger M22x1.5

80

± 5

7.8

± 0.5

Hex screw with flange M12x1.25 L55 fixing toothed pulley controlling timing system

90

8.8

Hex screw with flange M18x1.5 L78 fixing pulley on crankshaft

300

30

Hex screw with flange M8x1.25 L45 fixing pulley on damper

30

3

Hex screw with flange M8x1.25 L60 fixing automatic tightener

36

3.6

High pressure pump gear fastening hex nut with flange M14x1.5

70

6.9

Fastener for complete guide pulley roller for timing belt M8x1.25 L45

25

2.5

•

Thread pre-treated with Loctite.

*

Apply Loctite on the thread.

F1A ENGINE

335

D

AILY

TORQUE

PART

Nm

kgm

Tapered threaded socket plug R 3/8” x 10

17

1.7

Tapered threaded socket plug R 1/8” x 8

7

0.7

Tapered threaded socket plug R 1/4” x 9

9

0.9

Hex screw with flange M12x1.25 L65 fixing gear for camshaft chain

115

11.3

Hex screw with flange M6x1 L25 fixing chain cover

10

1

Hex screw with flange M6x1 L35 automatic tightener

10

1

Threaded plug M14x1.5 L10

25

2.5

Ball joint fastening screw M6x1x9

10

1

Hex screw with split washer and flat washer fixing water pump M8x1.25 L28

25

2.5

Hex screw with split washer and flat washer fixing water pump M6x1 L20

10

1

Flanged screw M8x1.25 fixing water outlet union

25

2.5

Flanged screw M8x1.25 fixing piezometric tube on intake manifold

25

2.5

Flanged nut M8x1.25 fixing piezometric tube on bracket

18

1.8

Self-tapping screw L16 fixing bracket on coalescence filter cover

6

0.6

Flanged screw M6x1x16 fixing piezometric tube

10

1

Self-tapping flanged screw L14 fixing piezometric tube on front cover

2

0.2

Coupling M10x1x10 fixing vapour outlet

12

1.2

Union M10x1x19 fixing vapour outlet

14

÷ 16

1.4

÷ 1.6

Hex screw with flange M8x1.25 L25 fixing thermostat

25

2.5

Hex screw with flange M8x1.25 L100 fixing air-conditioner compressor

25

2.5

Hex screw with flange M8x1.25 L120 fixing air-conditioner compressor

25

2.5

Hex screw with flange M8x1.25 L50 fixing air-conditioner compressor mounting

25

2.5

Cylindrical socket head screw M8x1.25x40 fixing air-conditioner compressor drive belt guide
pulley

25

2.5

Hex screw fixing bottom of alternator M10x1.25 L40 and M10x1.5 L50

50

5

Hex nut with flange fixing top of alternator M10x1.25 L10

-

-

Fastener for complete guide pulley roller for timing belt M10x1.25 L50

40

4

Allen head screw fixing automatic tightener M8x1.25 L65

25

2.5

Hex screw with flange M8x1.25 L45 fixing pulley on damper

30

3

Screw plug with washer M12x1.5 L20

30

3

Vacuum pump coupling M10x1 on oil vacuum pump assembly

10

1

Flanged screw M6x1x27 fixing timing cover

7.5

0.7

Hex screw with flange M6x1 L27 fixing coalescence filter assembly

10

1

Screw M6x1 L12 fixing sump blow-by oil drain pipes

10

1

Union M20x1.5 blow-by breather socket

30

3

Hex screw with flange M8x1.25 L90 fixing intake manifold

30

3

Flanged nut M8x1.25 fixing exhaust manifold

25

2.5

Flanged screw M6x1 fixing oil fillpipe

10

1

Flanged screw M8x1.25 fixing oil dipstick pipe

18

1.8

Glow plug M8x1 L11.5

8

÷ 11

0.8

÷ 1.1

High-pressure injection system

Hex screw fixing hydraulic accumulator M8x1.25 L50

28

2.8

Screw M8x1.25 L30 fixing high-pressure pump

25

2.5

Screw M8x1.25 fixing bracket anchoring fuel delivery pipe

25

2.5

Fitting for fuel pipe M14x1.50 (forged hydraulic accumulator)

25

± 2

2.5

± 0.2

Fitting for fuel pipe M12x1.50 (forged hydraulic accumulator)

25

± 2

2.5

± 0.2

Hex screw fixing electro-injector retaining bracket

28

2.8

Hex screw with flange fixing low-pressure fuel pipes M6x1 L30

10

1

Revi - February 2005

336

F1A ENGINE

D

AILY

Base - May 2004

PART

TORQUE

PART

Nm

kgm

Pipe fitting M12x1.5 to secure electric injectors side and high pressure pump side piping
(welded hydraulic accumulator)

25

± 2

2.5

± 0.2

Pipe fitting M14x1.5 to secure hydraulic accumulator side piping
(welded hydraulic accumulator)

19

± 0.2

1.9

± 0.2

Union M12x1.5 L23 - L24 and M12x1.5 Ll2 for fixing fuel pipes

25

2.5

Fitting for fastening multiple filler to high pressure pump M12x1.5 L24

25

2.5

Flanged screw M12x1.5 fixing water temperature sensor

30

3

Flanged screw M6x1 fixing air temperature sensor

10

1

Flanged screw M6x1 fixing engine speed sensor

10

1

Socket-head screw M6x1 fixing timing sensor

10

1

Screw M8x1.25 fixing air duct bracket

28

2.8

Screw M8x1.25 fixing air duct

25

2.5

Cylindrical socket-head screw M6x1 for V-clamp

8

0.8

Nut M8x1.25 fixing turbocharger

25

2.5

Flanged screw M8x1.25 fixing turbocharger outlet pipe

25

2.5

Fitting M14x1.5 or M12x1.5 for pipe delivering oil to turbocharger

35

3.5

Fitting M22x1.5 for oil return pipe from turbocharger

45

4.5

Flanged screw fixing oil return pipe from turbocharger

10

1

Hex screw with flange M8x1.25 L40 fixing power steering pump

25

2.5

Hex screw with flange M12x1.25 L155 fixing electromagnetic coupling mounting

90

8.8

Hex screw with flange M8x1.25 L20 fixing manoeuvring hooks

25

2.5

Flanged screws M10x1.25 fixing engine mounts

50

5

Oil level sensor M12x1.25

25

2.5

Thermometric switch/transmitter M16x1.5

25

2.5

Oil pressure switch M14x1.5

40

4

Cylindrical socket-head screw M8x1.25 fixing E.G.R. valve

25

2.5

Flanged screw M8x1.25 fixing E.G.R. heat exchanger

25

2.5

Flanged nut M8x1.25 fixing elbow

25

2.5

Compensator fastening nut M8x1.25

25

2.5

Oil pressure regulation valve cap

100

10

Power unit suspension

Screw (M8x16) securing the elastic dowel to the gearbox cross-member

23.5

±2.5

2.3

±0.2

Nut (M12) securing the gearbox cross-member to the chassis

92

±9

9.2

±0.9

Nut (M12) securing the engine supports to the elastic dowels

49

±4

4.9

±0.4

Nut (M12) securing the gearbox bracket onto the rear cross-member elastic dowel

49

±4

4.9

±0.4

Locknut (M10) with flange, securing the engine supports to the chassis

52.5

±5.5

5.2

±0.5

Screw (M10x30) securing the gearbox support to the gearshift

46.5

±4.5

4.6

±0.4

75815

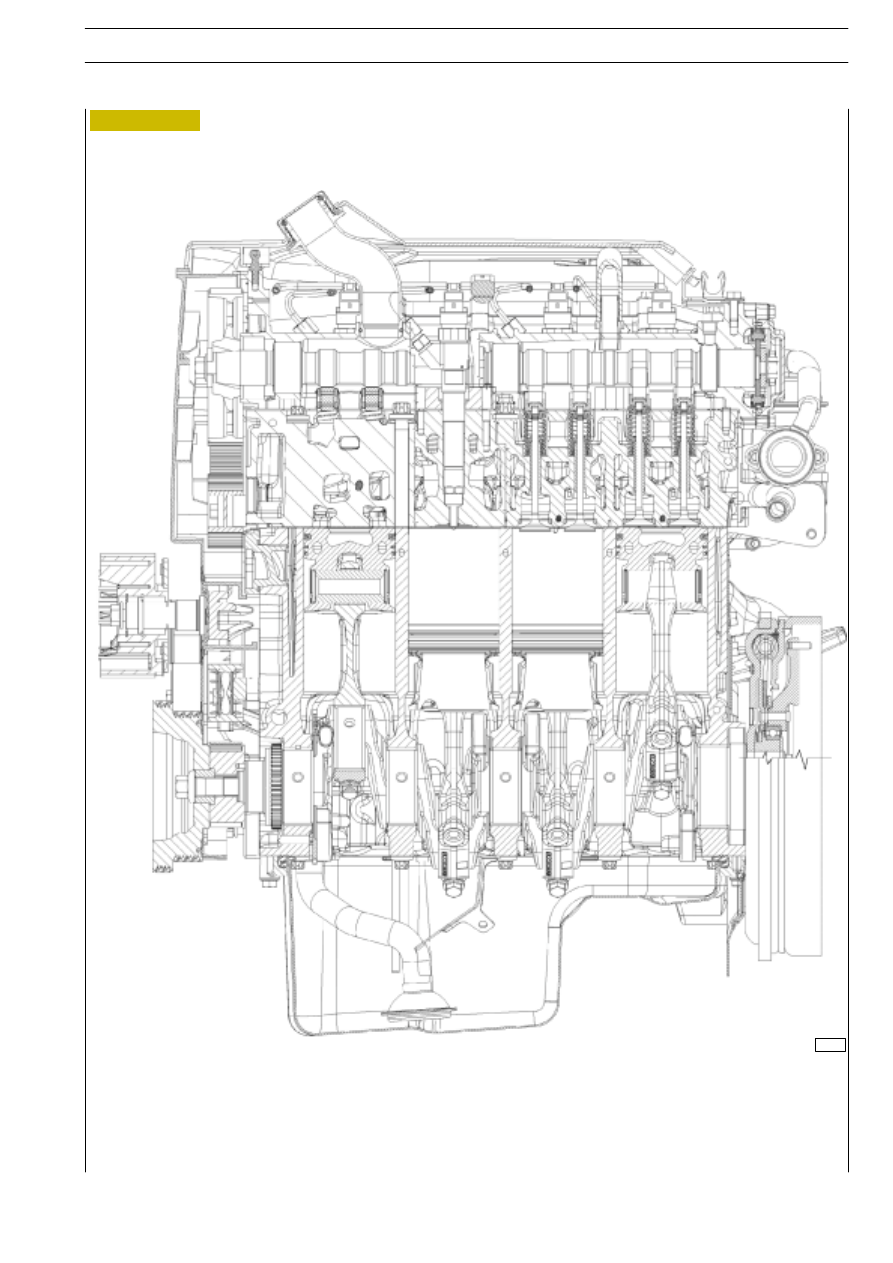

Figure 23

LONGITUDINAL CROSS-SECTION OF ENGINE WITH E.G.R.

F1A ENGINE

337

D

AILY

Base - May 2004
