Figure 19

75570

Gas emissions

The engines conform to the Euro3 standards on gas
emissions (measurement on engine bench according to
OICA cycle), with the following limits fixed by the ESC and
ELR 1999/96-2001/27 standards:

ESC:

-

CO (carbon monoxide)

< 2.1 g/kWh

-

NOx (nitrogen oxide)

< 5.0 g/kWh

-

HC (unburnt hydrocarbons)

< 0.66 g/kWh

-

Particulate

< 0.13 g/kWh

ELR:

0.8 l/m (opacity)

Test fuel: CEC RF03A084 — S

≤ 0.03%

Smokiness

The engines conform to the limits of smokiness required by
EEC standards 72/306, updated 97/20 EC: 1.49 l/m with the
following exhaust smoke values:
Maximum power (Bosch BSU opacimeter degrees)

1.5

Maximum torque (Bosch BSU opacimeter degrees)

1.5

Noise emissions

Maximum mean noise level, Lpa, of the standard engines
measured according to ISO Std. 3745 (microphones at 1 m
from the engine surfaces):
Idling

(800 rpm)

76 dBA

Full power

(3800 rpm)

96 dBA.

Engine F1AE0481A*A (96 HP) — Engine F1AE0481B*A (116 HP)

306

F1A ENGINE

D

AILY

Base - May 2004

EMISSIONS

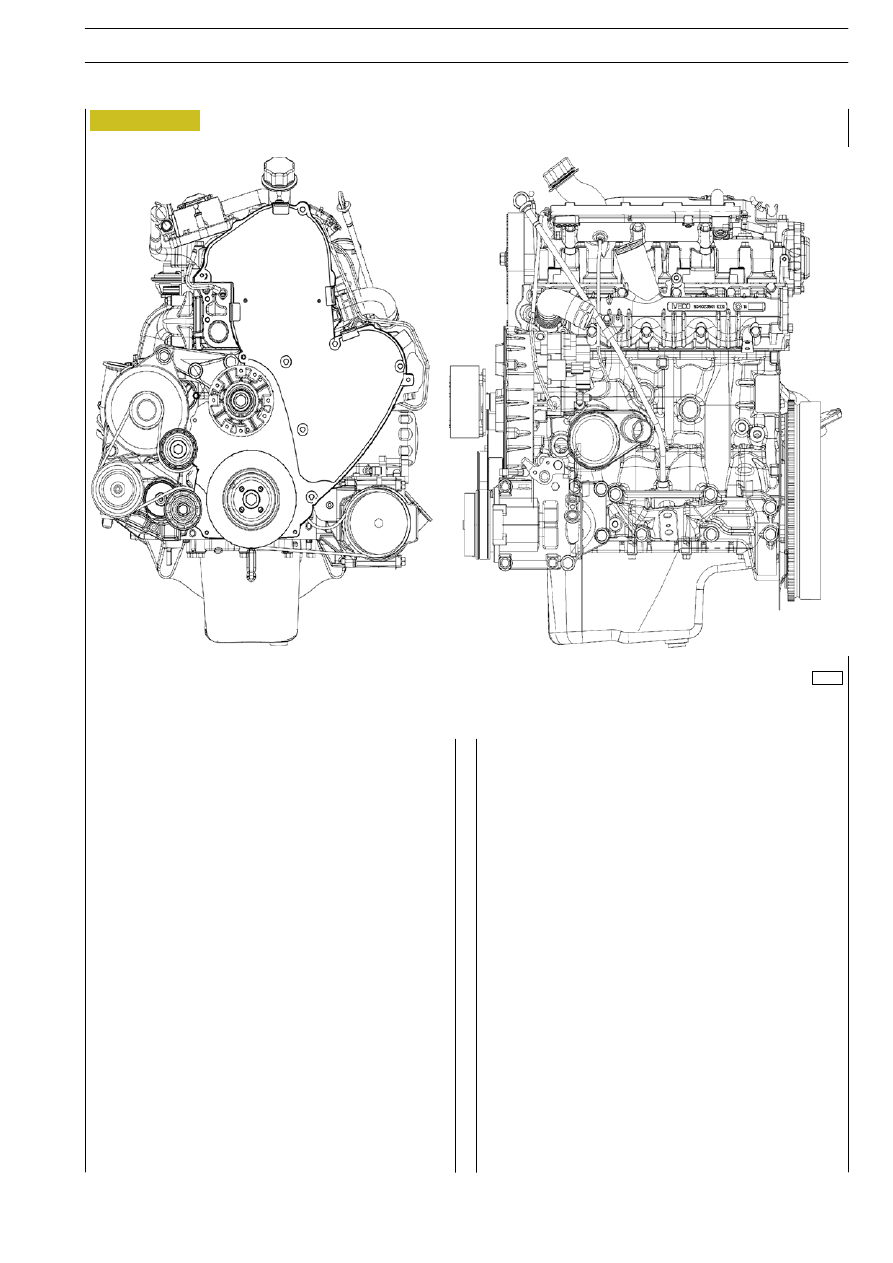

Figure 20

75571

Gas emissions

The engine conforms to the Euro3 standards on gas
emissions (measurement on engine bench according to
OICA cycle), with the following limits fixed by the ESC and
ELR 1999/96-2001/27 standards:

ESC:

-

CO (carbon monoxide)

< 0.95 g/kWh

-

NOx (nitrogen oxide)

< 0.78 g/kWh

-

HC + NOx (unburnt hydrocarbons)

< 0.86 g/kWh

-

Particulate

< 0.1 g/kWh

ELR:

0.8 l/m (opacity)

Test fuel: CEC RF03A084 — S

≤ 0.03%

Smokiness

The engine conforms to the limits of smokiness required by
EEC standards 72/306, updated 97/20 EC: 1.49 l/m with the
following exhaust smoke values:
Maximum power (Bosch BSU opacimeter degrees)

1.5

Maximum torque (Bosch BSU opacimeter degrees)

2.5

Full load at 1000 rpm (Bosch BSU opacimeter degrees) 3.5

Noise emissions

Maximum mean noise level, Lpa, of the standard engines
measured according to ISO Std. 3745 (microphones at 1 m
from the engine surfaces):
Idling

(800 rpm)

76 dBA

Full power

(3800 rpm)

96 dBA.

F1A ENGINE

307

D

AILY

Engine F1AE0481B*B (116 HP with EGR)

Engine family

Family development

Engine

Emission level

Use No.

Supply / injection

No. cylinders

Engine cycle — cylinder position

0= 4-stroke,

vertical

4 = 4 cylind.
6 = 6 cylind.

8 = DI. TCA

1 = Truck
2 = Bus
4 = E.M. mach.

& tractors

6 = Nautical
9 = Military

F

1

8

4

0

E

A

1

A

A

*

+

Type approval power

0481 A = 71 kW - ( 96 CV)3000-3700 rpm -244 Nm / 1800

÷2800 rpm

0481 B =

85 kW - ( 116 CV)3000-3900 rpm -270 Nm / 1800

÷2800 rpm

0481 M = 100 kW - ( 136 CV)3600-3900 rpm -320 Nm / 1700

÷2900 rpm

Revi - February 2005

308

F1A ENGINE

D

AILY

Base - May 2004

ENGINE IDENTIFICATION CODE

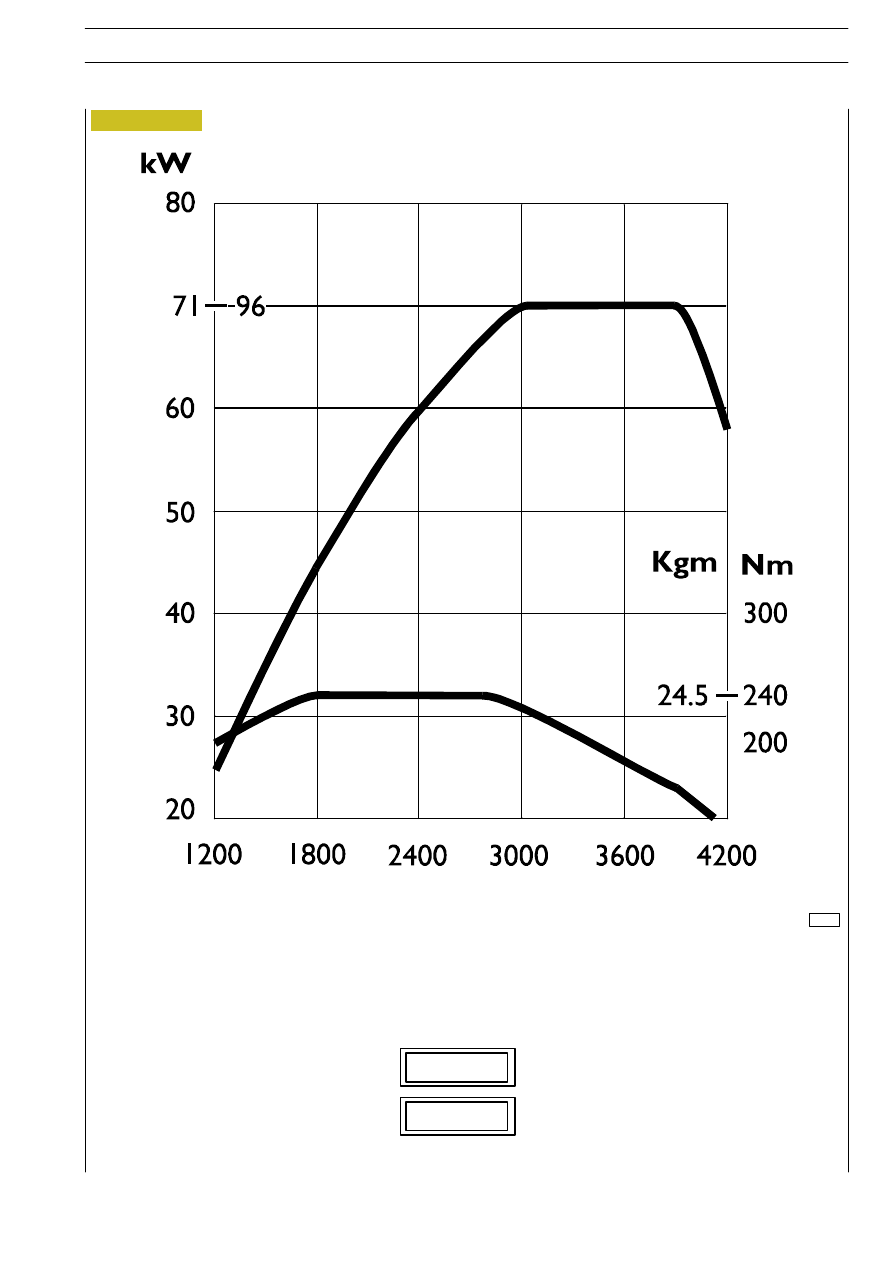

CHARACTERISTIC CURVES OF ENGINE F1AE 0481A

102408

Max OUTPUT 71 kW

at 3000

÷ 3700 rpm

Max TORQUE 240 Nm

at 1800

÷ 2800 rpm

96 HP

24.4 kgm

Figure 20/1

HP

rpm

F1A ENGINE

308/1

D

AILY

CHARACTERISTIC CURVES
