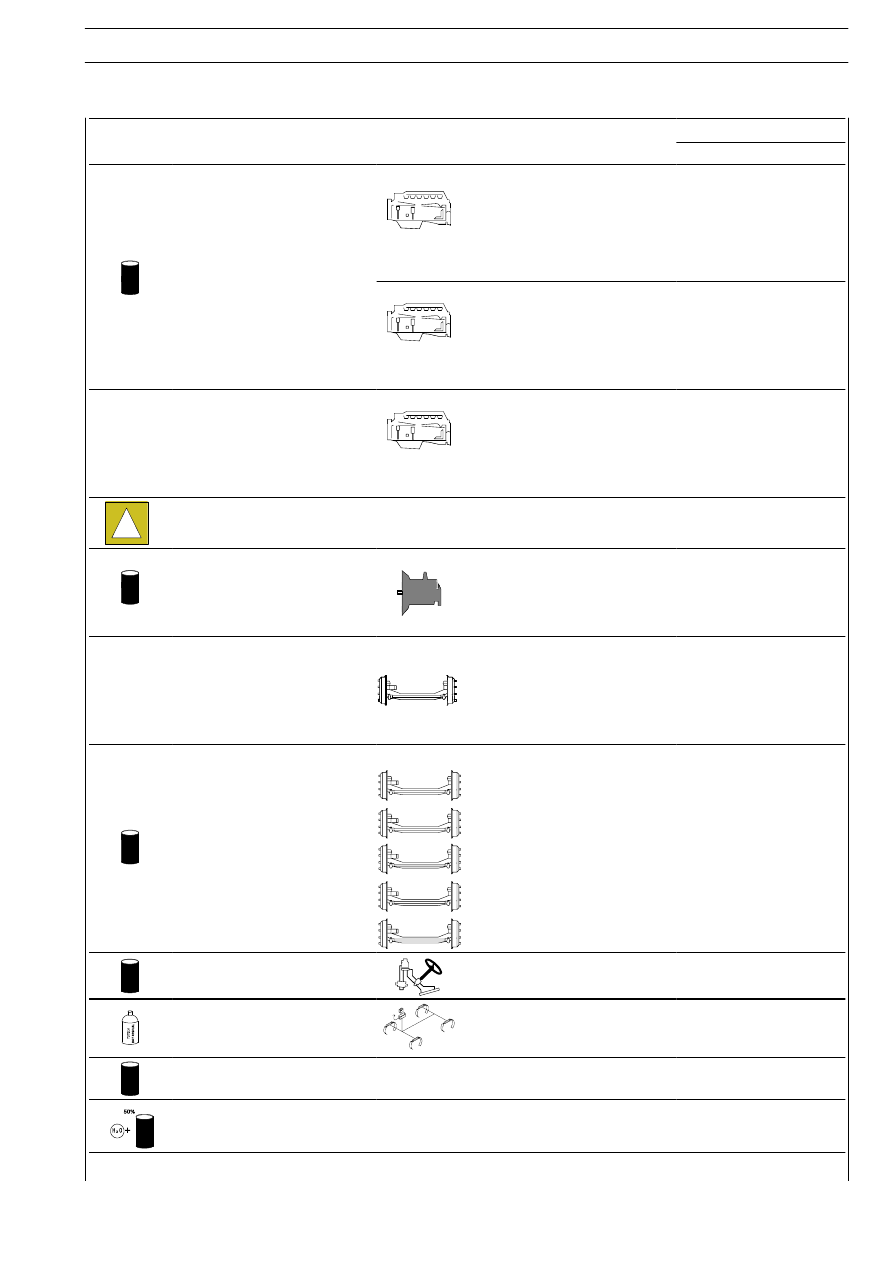

REPLENISHING FLUIDS

IVECO RECOMMENDED LUBRICANTS

PARTS TO BE REPLENISHED

Quantity

Litres

kg

Sump + filter capacity

6.3

6.7

Sump capacity

5.2

4.6

Total dry engine capacity

6.9

6.1

Urania Daily
Urania LD 5

Engine 8140

Sump capacity:
- max level
- min level

5.2
3.5

4.6
3.1

Urania LD 5

Quantity of oil in circulation in the car-
tridge filter and heat exchanger

1.4

1.23

Total dry engine capacity

5.7

5.02

Engine F1A

Sump capacity:
- max level
- min level

4.3

3

3.78
2.65

Quantity of oil in circulation in the car-
tridge filter and heat exchanger

1

0.88

Total dry engine capacity

7.6

6.79

Engine F1C

Sump capacity:
- max level
- min level

6.6

4.29

5.81
3.78

Max. gradient negotiable by vehicle uphill/downhill with oil at minimum level 30%

!

T

l TRUCK GEARLITE

Gearbox
ZF 5S 200 - ZF 5S 270 - ZF 5S 300

2

1.8

Tutela TRUCK GEARLITE

ZF 6S 300 - ZF 6 AS 300 V.D.

2.7

2.43

ZF 6S 380 O.D.

2.2

-

Front axle:

5817

-

-

5818

-

-

5819

-

-

5823

-

-

Rear axles:

Tutela W140/M-DA (SAE 85W140)

450210

1.8

1.5

Tutela W140/M-DA (SAE 85W140)

450310

1.85

1.6

Tutela W140/M-DA (SAE 85W140)

450311/1

1.9

1.65

Tutela W140/M-DA (SAE 85W140)

450511

1.9

1.65

Tutela W140/M-DA (SAE 85W140)

450517/2

3

2.7

Tutela GI/A

Power steering

1.4

1.3

Tutela TRUCK DOT SPECIAL

Brake circuit

1.11

1

Arexons DP1

Windscreen washer

5

4.5

Paraflu

11

*

Cooling system

9

-

* = Protective anti-freeze (concentration 50%, freezing point —35

°C)

35

95

50

10

0

32

14

-10

-15

-25

o

C

o

F

-13

5

SAE 40

SAE 30

SAE

20W

SAE

10W

SAE

15W/40

SAE 5W 30

20

GENERAL

D

AILY

Base - May 2004

International lubricant description

FL Group products

Engine oil meets specifications:
ACEA B5 with synthetic base SAE 5W30
ACEA E3/E5 with mineral base

Urania Daily
Urania LD5

Differential and wheel hub oil meets specifications:
API GL-5 with mineral base SAE 85W140
API GL-5 with mineral base SAE 80W90

Tutela W 140/M - DA
Tutela W 90/M - DA (1)

Mechanical gearbox oil containing non-EP anti-wear additives
Meets specification API GL 4 SAE 75W80

Tutela Truck Gearlite

Hydrostatic transmission and power steering oil
Meets specifications: ATF-DEXRON II D

Tutela GI/A

General-purpose grease
lithium soap based grease N.L.G.I. fluidity no. 2

Tutela MR 2

Specific grease for wheel hubs and bearings
lithium soap based grease N.L.G.I. fluidity no. 3

Tutela MR 3

Hydraulic brake and clutch control fluid
In conformity with N.H.T.S.A. standards No. 116, ISO 4925
Standard SAE J 1703, IVECO STANDARD 18-1820

Tutela TRUCK DOT SPECIAL

Windscreen washer liquid
Mixture of spirits, water and surfactants CUNA NC 956-11

Tutela Professional SC 35

Concentrated protective radiator fluid
ethylene glycol based containing corrosion inhibitors,
in conformity with Iveco Standard 18-1830

Paraflu

11

(2)

(1) Specific for cold climes.

(2) 100% Paraflu to be diluted with water to 50%
