Electronic management

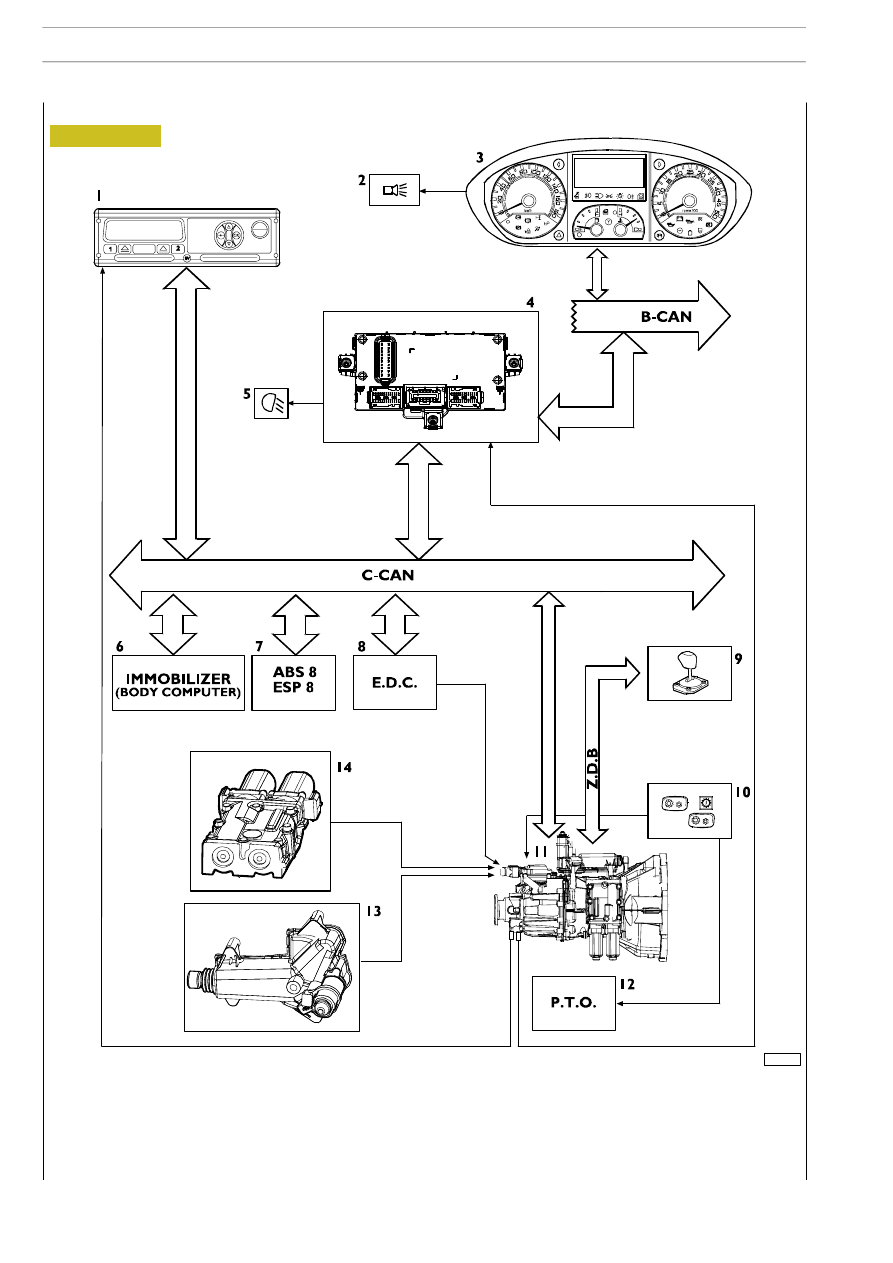

1. Digital tachograph - 2. Buffer (located inside Instrument Cluster - 3. Instrument Cluster - 4. Body Computer -

5. Switching on reverse lights - 6. IMMOBILIZER central unit - 7. Central unit ABS8/ASP8 - 8. Central unit EDC - 9. Gears

lever - 10. Pushbutton board - 11. Central unit gearbox - 12. PTO - 13. Clutch actuator - 14. Gearbox actuator

112289

Figure 142

156

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

COMPOSITION OF THE SYSTEM

System control unit

The electronic control unit receives the signals from the sensors/switches: the management and control of the system under
the different operating conditions of the gearbox are based on the above signals.

It is interfaced with other electronic systems available on the vehicle, such as EDC and ABS, through CAN communication lines.

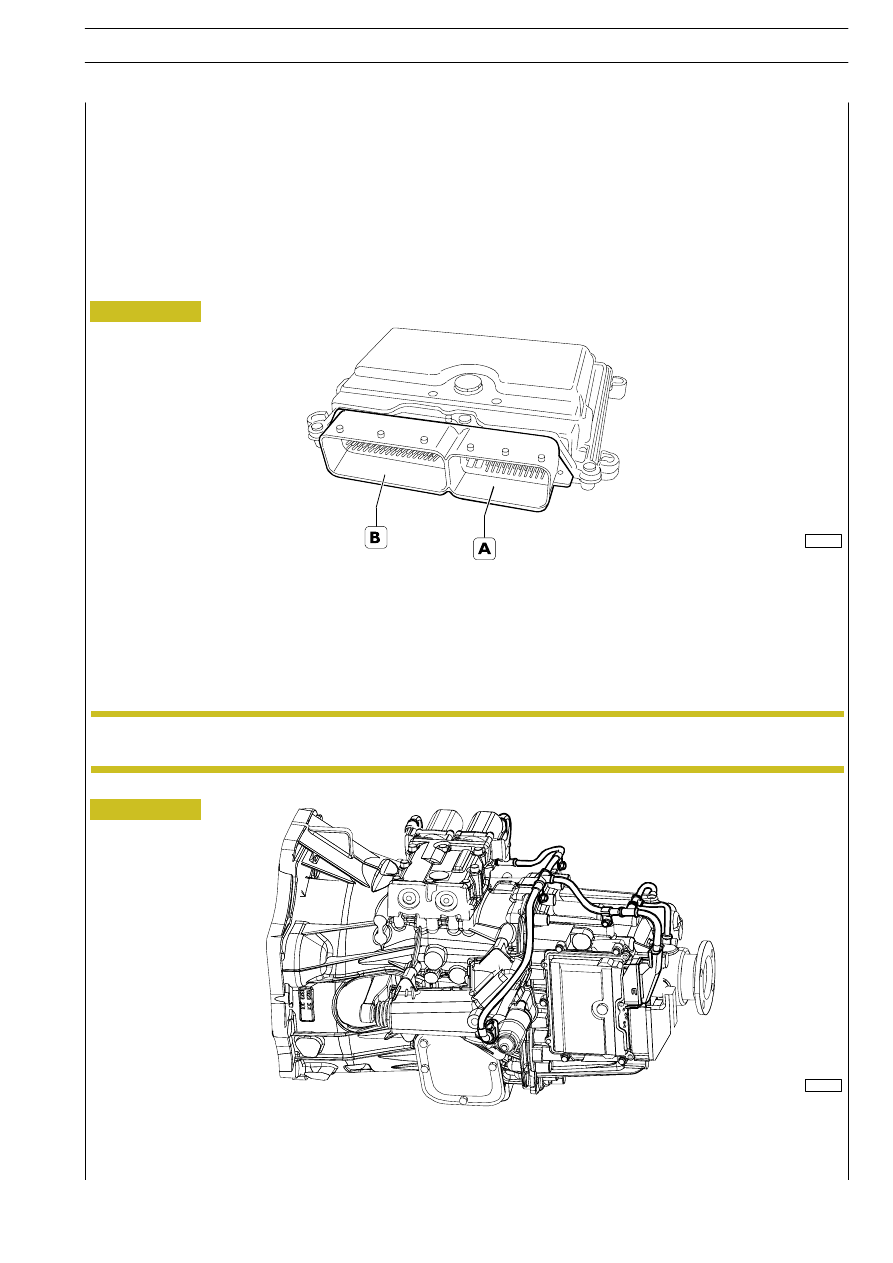

A - Connector on the gearbox side

B - Connector on the vehicle side

90135

Through the connection with the EDC 16 system, the gearbox control unit is able to detect the position of the accelerator pedal
and also the engine revs number.

Connection with the ABS8/ESP8 control unit is used to prevent the “UP” gear shift at bends and also control driving under poor
grip conditions in case of mode “A” driving.

The new ABS system controls “smart” warning lights incorporated into the on-board panel. These warning lights come on to
indicate braking system failure.

The “Brake” signal, upon start-up, comes directly from the EDC control unit. The reverse gear signal is direct.

NOTE

Position of the electronic control unit

101870

Figure 143

Figure 144

ELECTRIC/ELECTRONIC SYSTEM

157

D

AILY

E

URO

4

158

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Function

1

Electric motor positive (gearbox actuator selector pin 6)

2

Electric motor negative (gearbox actuator selector pin 1)

3

Electric motor positive (clutch actuator pin 3)

4

Electric motor negative (clutch actuator pin 6)

5

Electric motor positive (gear engaging gearshift actuator pin 6)

6

Electric motor negative (gear engaging gearshift actuator pin 1)

11

Sensor direction signal (clutch actuator pin 4)

12

Sensor speed signal (clutch actuator pin 2)

13

Clutch actuator pin 5 sensor voltage signal (5 V)

15

Sensor direction signal (gear engaging gearshift actuator pin 4)

16

Sensor voltage signal, 12 V (gear engaging gearshift actuator pin 3)

17

Sensor voltage signal, 12 V (gearbox actuator selector pin 3)

18

Sensor direction signal (gearbox actuator selector pin 4)

33

Earth (clutch actuator pin 1)

35

Sensor speed signal (gear engaging gearshift actuator pin 5)

36

Earth (gear engaging gearshift actuator pin 2)

37

Earth (gearbox actuator selector pin 2)

38

Sensor speed signal (gearbox actuator selector pin 5)

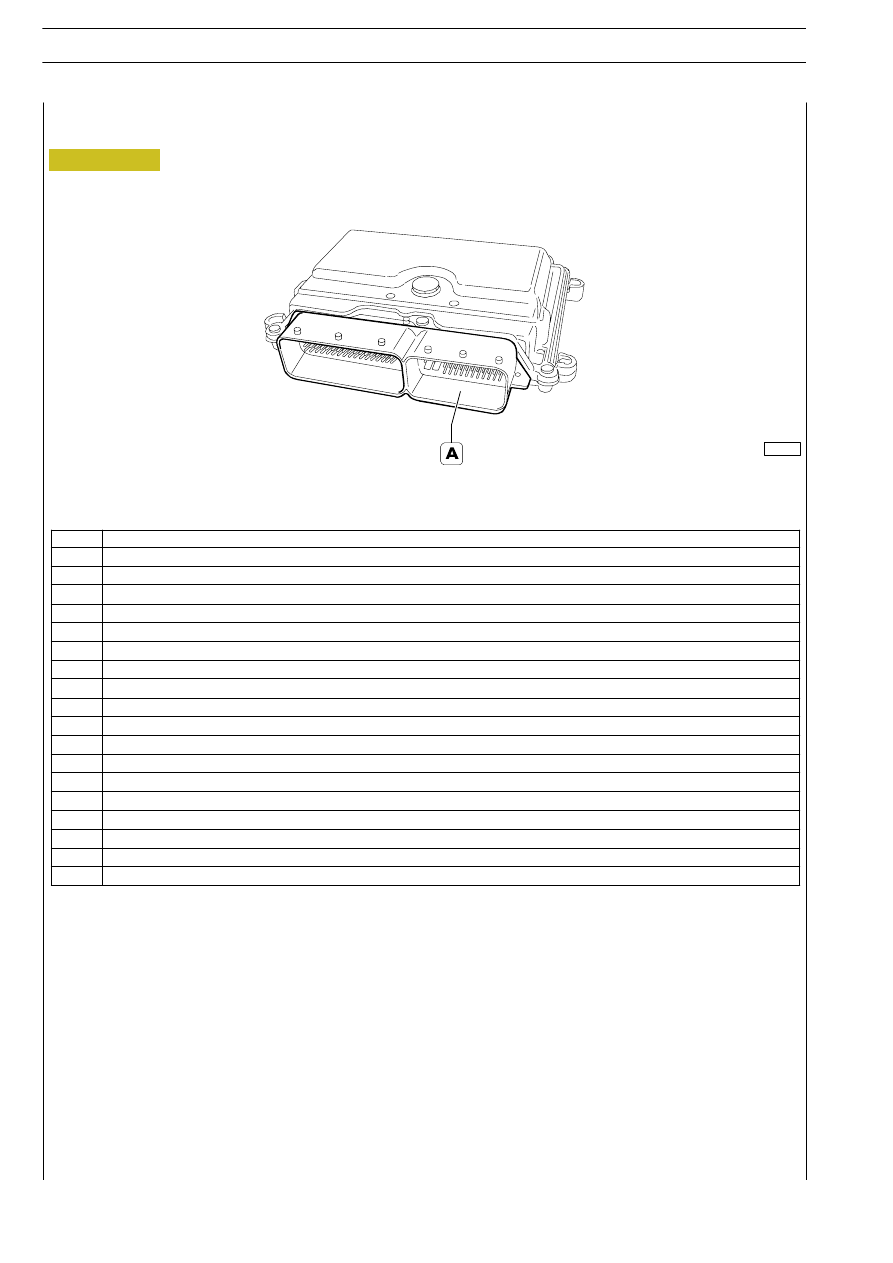

Connector control unit PIN-OUT — gearbox side (A)

101869

Figure 145

ELECTRIC/ELECTRONIC SYSTEM

159

D

AILY

E

URO

4

Function

1

Earth

2

Earth

3

Earth

4

Battery positive

5

Battery positive

6

Battery positive

7

Earth

8

Earth

9

KL 30

14

PTO actuation request signal (option)

17

CAN C “H” line

18

CAN C “EDC” line

28

CAN C “EDC“ line

29

CAN “L” line

33

Free

37

Free

38

Free

39

KL 30

40

CAN L --- ZF LINE

41

CAN H --- ZF LINE

43

KL 15

44

Hand brake in signal

45

Signal to Body Computer

46

PTO status signal

47

PTO in signal

49

”Gearbox in neutral position” remote control switch control

51

Speed signal

52

Diagnosis line K (heater, Body Computer)

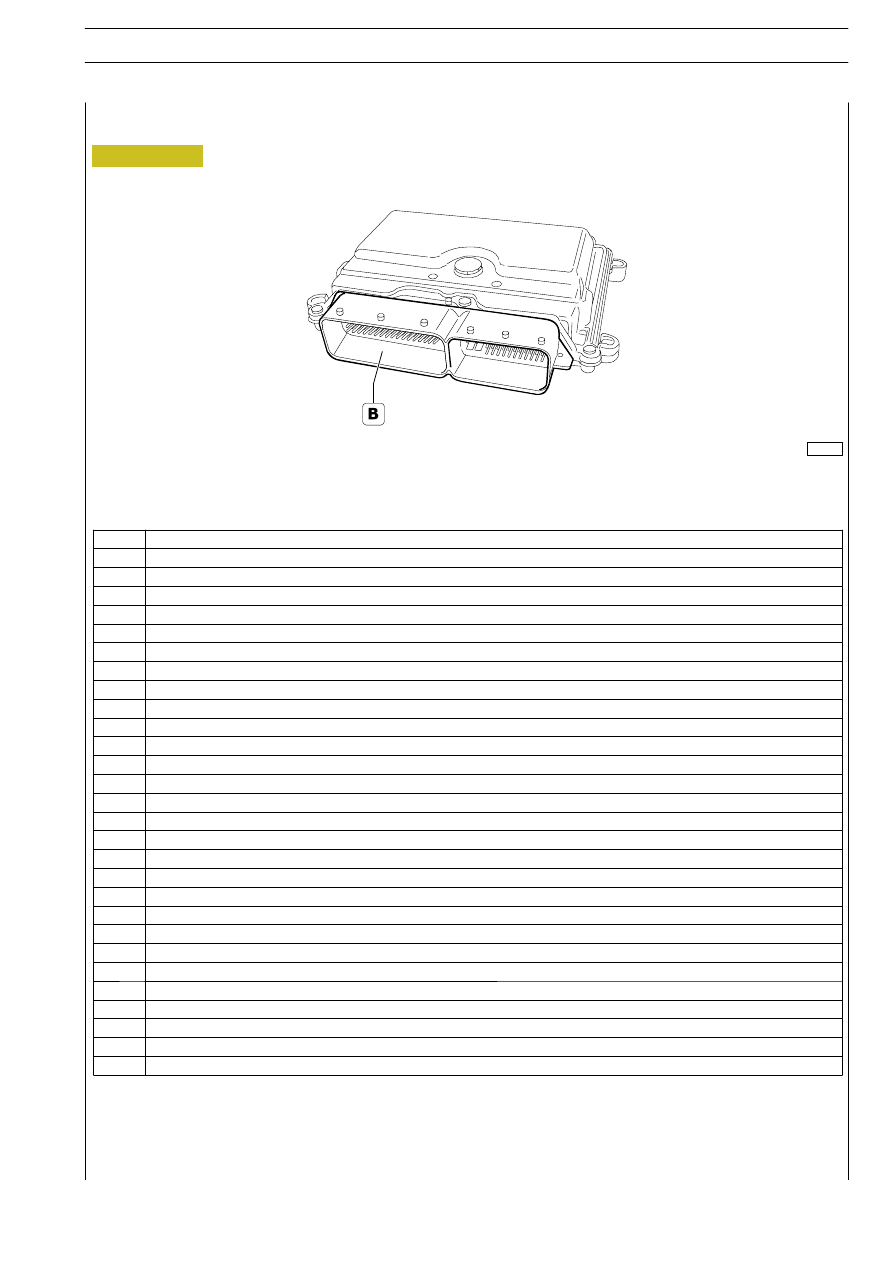

Connector control unit PIN-OUT — vehicle side (B)

101871

Figure 146
