20

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

107660

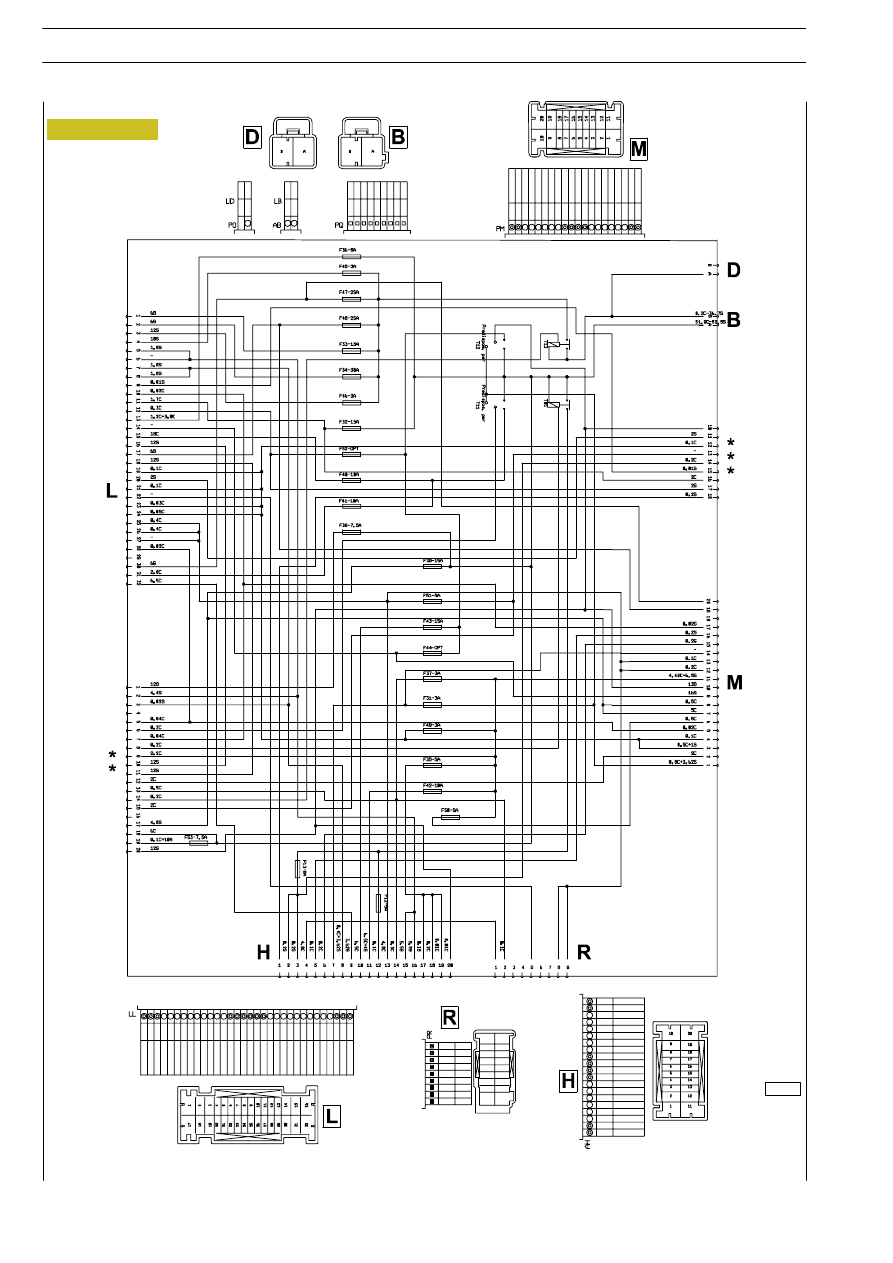

Figure 10

** Junction between central unit ”CPL” and ”Body Computer” (internal lamellar junction)
*** Connector ”R” unused pins (18 pins)

ELECTRIC/ELECTRONIC SYSTEM

21

D

AILY

E

URO

4

Ref.

Function

1

Connector (**)

2

Connector ”M”

3

Connector ”R”

4

Connector ”H”

5

Connector ”D”

6

Connector ”B”

7

Connector ”L”

107665

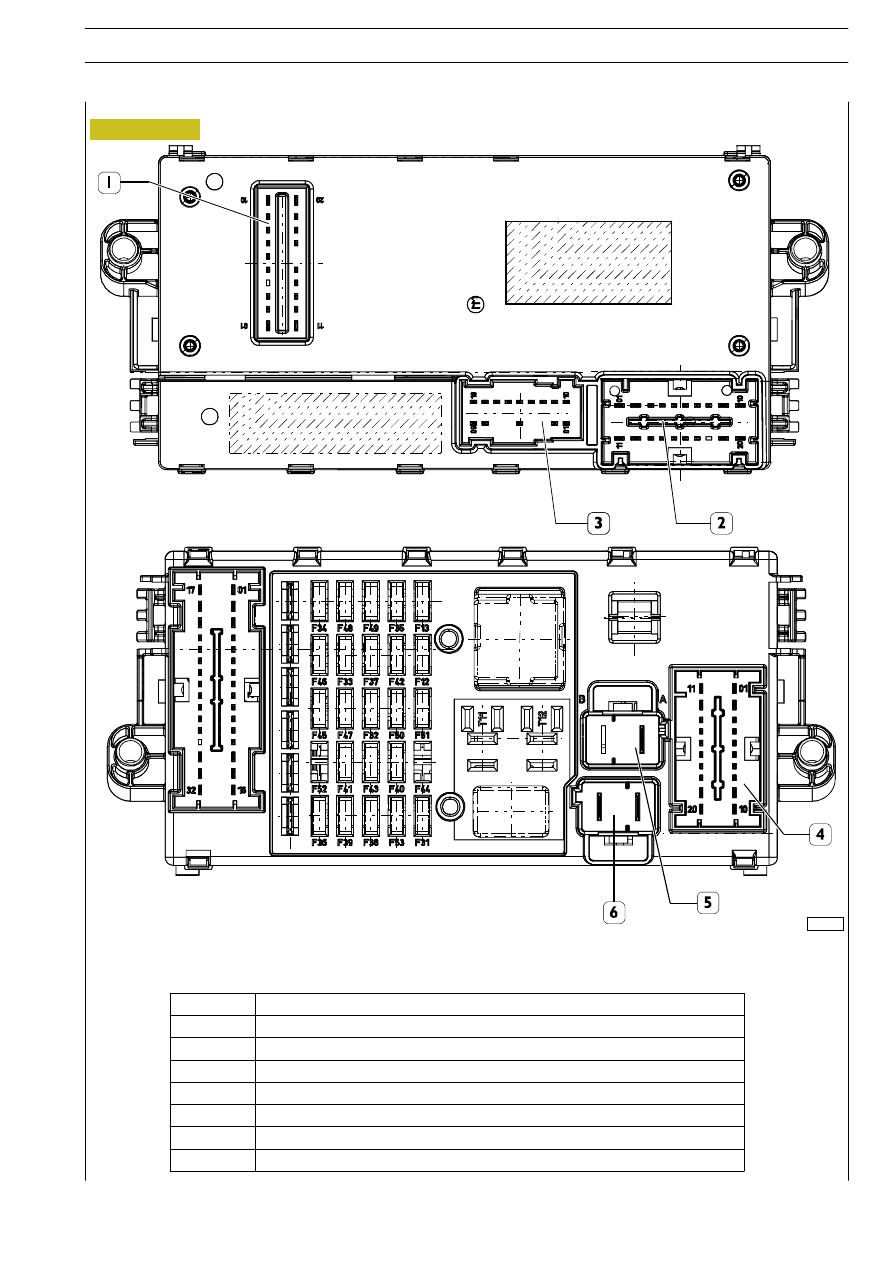

Figure 11

FRONT VIEW

22

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive for cigarette lighter

7721

2

Positive for socket

7721

3

-

-

4

Positive for (rh & lh) door control assembly

8180

5

-

-

6

-

-

7

Positive for reverse headlamp

2226

8

Positive for reverse headlamp

2226

9

-

-

10

B Can line ”L” for parking sensors

6111

11

Positive +30

7772

12

-

-

13

Positive for central locking

9076

14

-

-

15

Positive for heated rear window

8021

16

-

-

17

Positive for rh lateral window winder

8863

18

Positive +30 for cab roof lamps

7772

19

Positive +15 for parking sensors

8879

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

B Can line ”H” for parking sensors

6110

29

-

-

30

Positive for lh lateral window winder

8863

31

Positive for heated rear window

8021

32

-

-

ELECTRIC/ELECTRONIC SYSTEM

23

D

AILY

E

URO

4

Ref.

Function

Code

1

Positive +15 with the exclusion of users during start-up step

8849

2

-

-

3

Positive +15 for air-conditioner central unit

8879

4

Positive +15 for radio

8879

5

B Can line ”H” for radio

6110

6

Positive +15 for air bag

8879

7

Positive +30 for radio

7772

8

Positive for tachograph

5156

9

-

-

10

Earth

0000

11

-

8887

12

Positive for tachograph

8879

13

-

-

14

Positive +15 for rh & lh window winders

8849

15

-

-

16

-

-

17

B Can line ”L” for radio

6111

18

-

-

19

-

-

20

-

-
