AXLE 5818

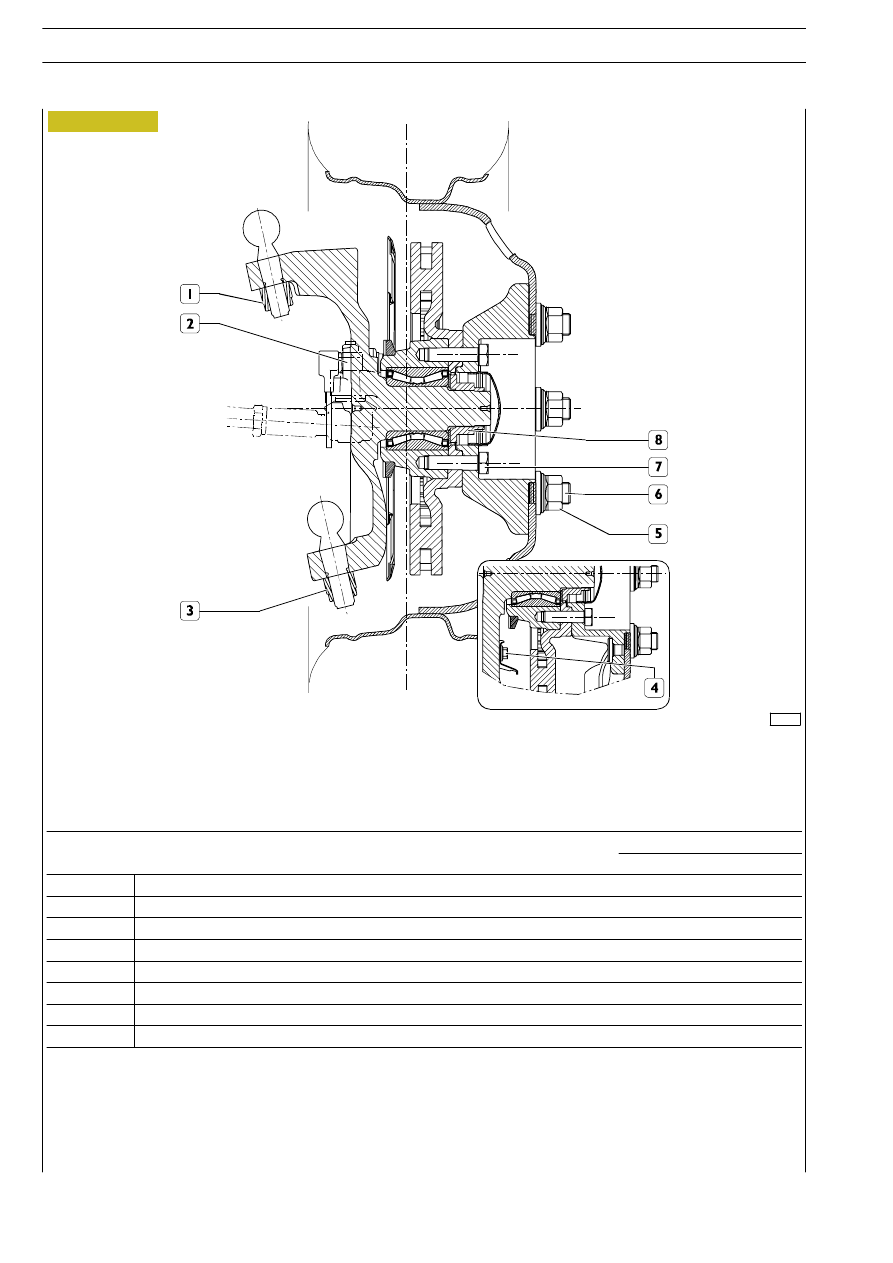

Figure 2

108352

24

AXLE 5818

D

AILY

E

URO

4

PART

TORQUE

PART

Nm

kgm

Screw securing caliper mounting to stub axle

176

÷ 217

18

÷ 22

1

Nut securing the upper swinging arm jointed head to the stub axle

125

÷ 140

12.5

÷ 14

2

Nut securing the steering rod jointed head to the lever

68

÷ 83

6.8

÷ 8.3

3

Nut securing the lower swinging arm jointed head to the stub axle

160

÷ 180

16

÷ 18

4

Screw securing guard to stub axle

6

÷ 7.5

0.6

÷ 0.7

5

Nut securing wheel

180

÷ 200

18

÷ 20

7

Screw securing the brake disc and flange to the wheel hub.

98.1

÷ 107.9

9.8

÷ 10.7

8

Nut securing wheel hub

320

÷ 420

32

÷ 43

AXLE 5818

25

D

AILY

E

URO

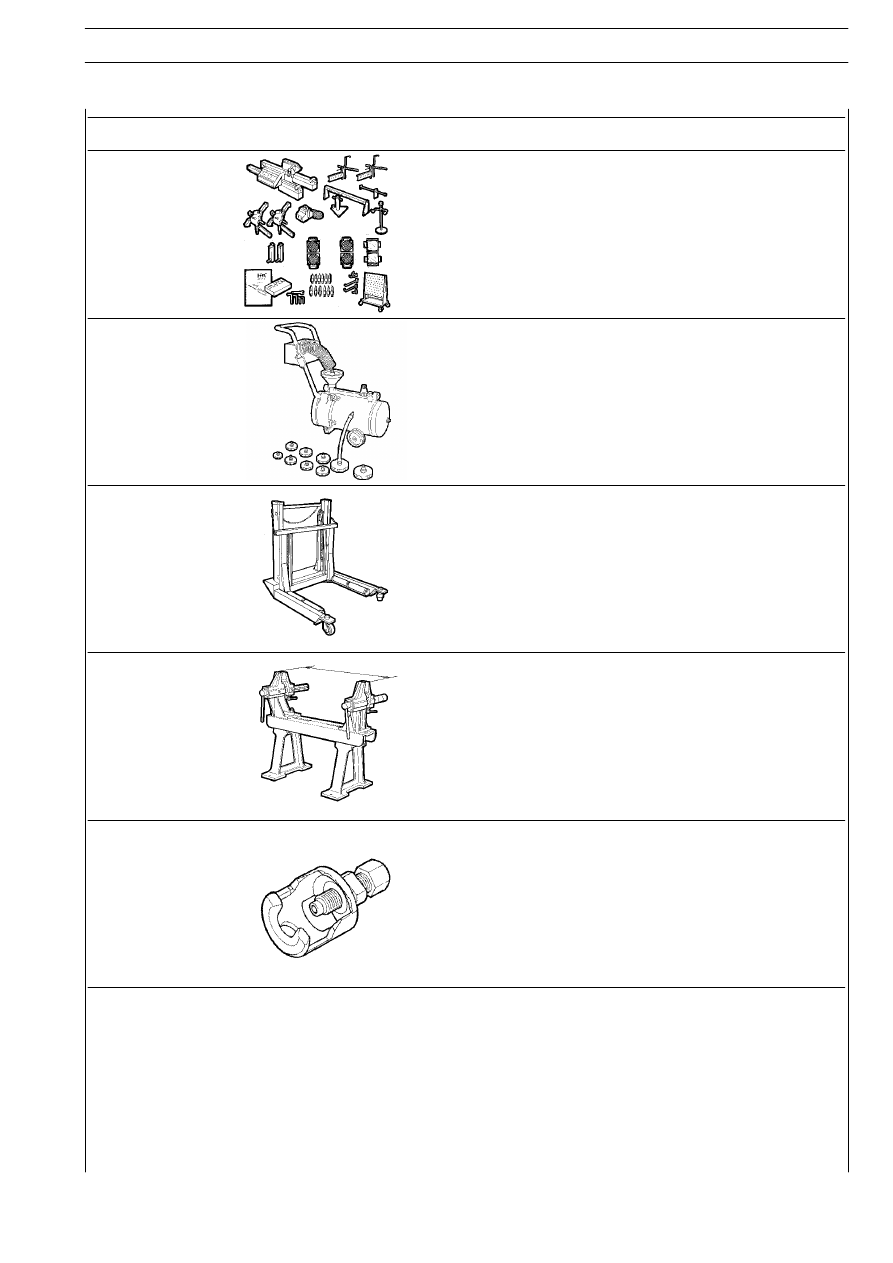

TOOLS

TOOL NO.

DESCRIPTION

99305354

Portable optical reading tool for checking wheel trim

99306010

Apparatus to purge air from brakes and clutch

99321024

Hydraulic trolley for removing/refitting wheels

99322215

Guide to wheel hub assembly

99347074

Puller for steering tie rod king-pins

The overhauling operation different from the ones
concerning the axle 5817 are described below.

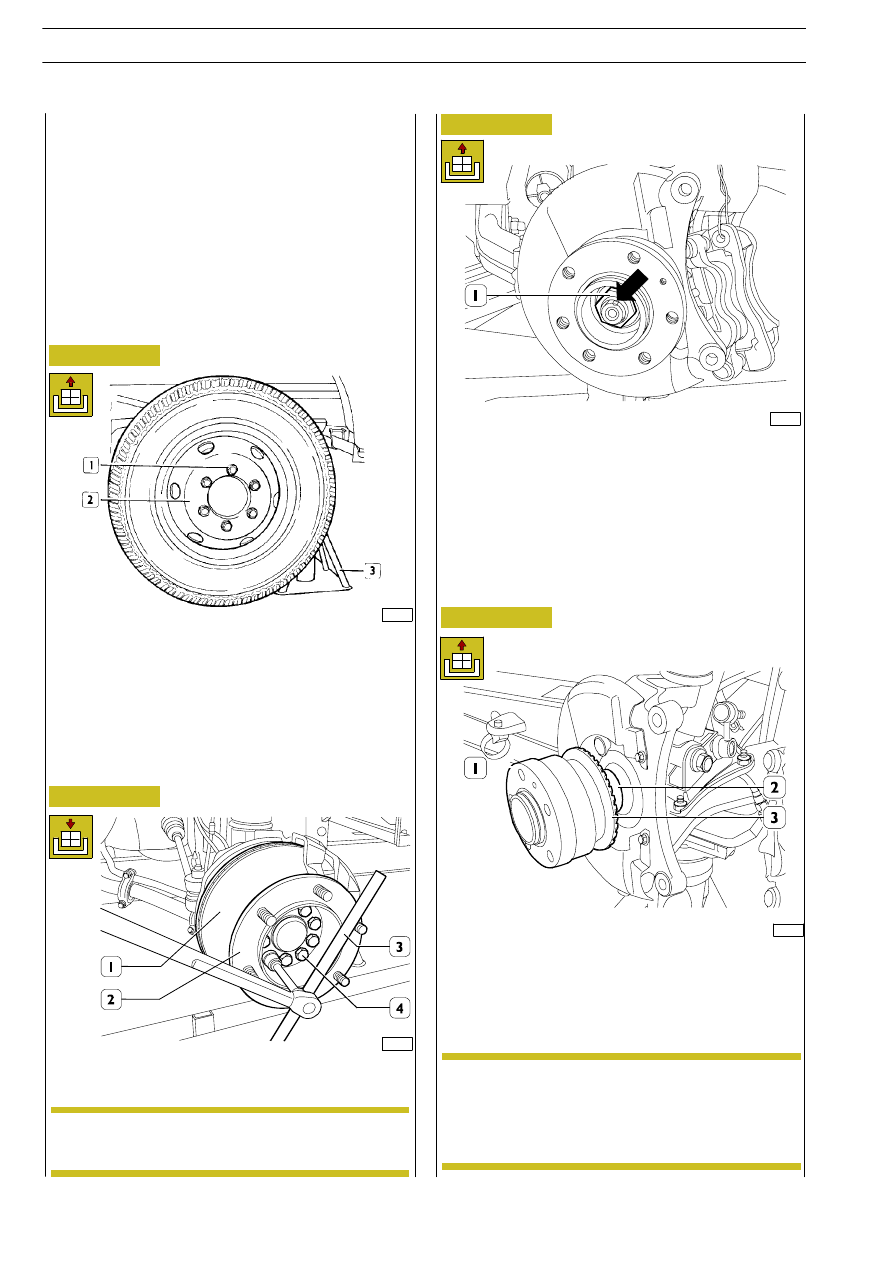

Free the screws (1) securing the wheel rim.
Lift the vehicle and put the stands (3) under the structural
members in a forward position.
Unscrew the nuts (1), take off the protection (2) and remove
the entire wheel.
Remove the braking gaskets as described in the ”Brake”
section, or remove the mounting with the brake caliper as
described for axle 5817.

19603

Figure 3

Figure 4

Figure 5

Stop flange (2) rotation by means of a proper lever (3), then
remove screws (4) and take flange (3) and brake disc (1) off
the wheel hub.

To remove and refit axle 5818, proceed in a similar manner
as for axle 5817.

Adjustment values, tightening torque values and equipment
are those specified in this chapter.

Check the conditions of the brake disc and the
braking gaskets, as described in the ”BRAKING
SYSTEM” section.

NOTE

If any trouble is found with the wheel hub or
bearing, the assembly needs to be replaced since
the parts are not supplied as single spares.

When putting aside the wheel hub, take care not
to damage the phonic wheel.

NOTE

520620

Wheel hub removal and refitting

Removal

109051

108367

Figure 6

109052

Lift the deformation (

⇒) of the nut (1) and unscrew this with

a suitable wrench.

Extract the wheel hub (1) from the pin of the stub axle (2).

26

AXLE 5818

D

AILY

E

URO

4

OVERHAULING AXLE 5818

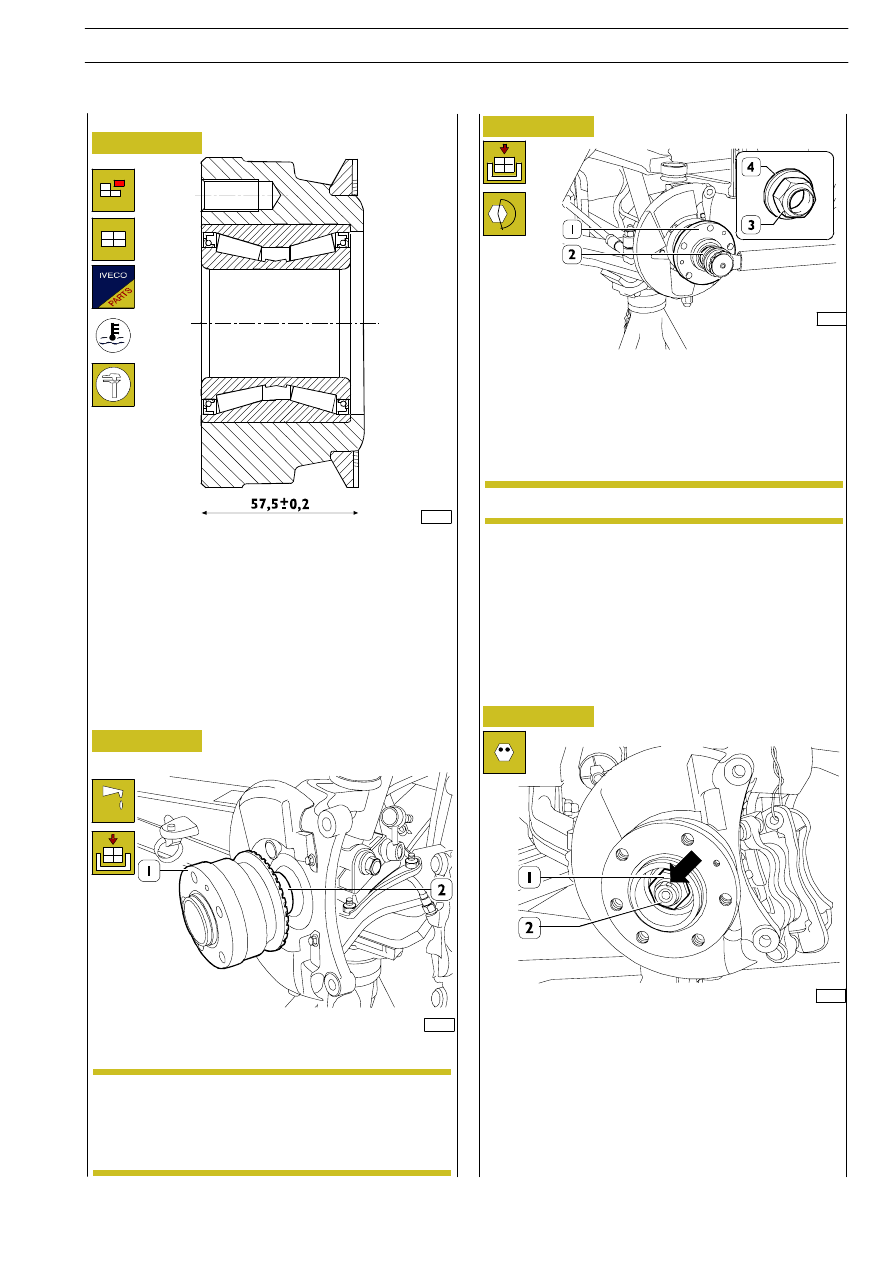

Phonic wheel (2) can be taken off wheel hub (1) by using
generic tools. Pull-in load: 500 ÷ 900 kg.
The phonic wheel should be mounted on the wheel hub after
heating it to a temperature of 150

°C.

On completing assembly, make sure the ”phonic” wheel sits
in its seat in the hub properly and is positioned at the distance
shown in the figure.
Check the oscillation of the phonic wheel (2). Tolerance
must be no greater than 0.1 mm.

Figure 7

526712

Replacing phonic wheel

109053

Figure 8

Refitting

109052

Lubricate the surface of the stub axle pin (2) with TUTELA
MR3 grease and key the wheel hub (1).

The wheel hub must be keyed without forcing.. If
there are difficulties, do not assemble since the
bearing may be damaged.
Extract the wheel hub, check the cause of the
difficulties and eliminate them.

NOTE

After hub (1) is force-fitted, screw down nut (3).

Tighten the nut (3) to the required torque with the Allen
wrench (2).

Nut (3) is equipped with a fixed washer (4).

NOTE

109050

Figure 9

Figure 10

108368

Deform the collar of the nut (1) by the milling (

⇒) of the pin

(2).

AXLE 5818

27

D

AILY

E
