Iveco Daily Euro 4. Manual - part 145

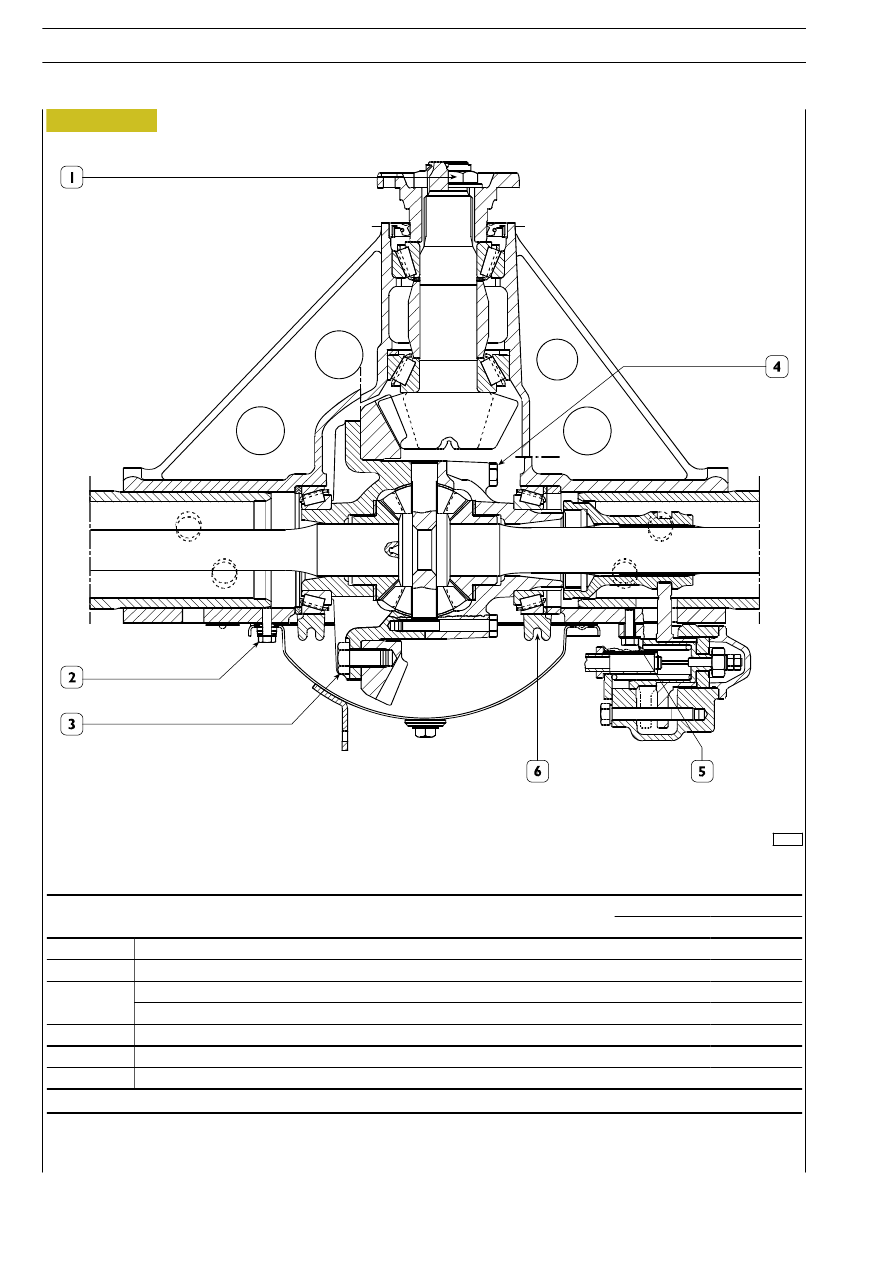

Figure 2

62879

450517/2 (R0537) REAR AXLE DIFFERENTIAL SECTION

88

REAR AXLE 450517/2

D

AILY

E

URO

4

PART

TORQUE

PART

Nm

kgm

1

Bevel pinion retaining nut

533

÷ 589

53.3

÷ 58.9

2

Screw fastening gearing inspection cover to rear axle casing*

26

÷ 21

2.6

÷ 2.1

3

Screw fastening crown gear to 12RDAC5 half casing*

309,5

÷ 342,5

30.9

÷ 34.2

3

Screw fastening crown gear to 10RDAC5 half casing

266

÷ 294

26.6

÷ 29.4

4

Screw fastening half casings

61

÷ 74

6.1

÷ 7.4

5

Screw fastening differential locking device or cover

23

2,3

6

Screw fastening caps to rear axle casing

102

÷ 113

10.2

÷ 11.3

* Before tightening the screws, smear their threaded holes with IVECO sealant 1905683.

62878

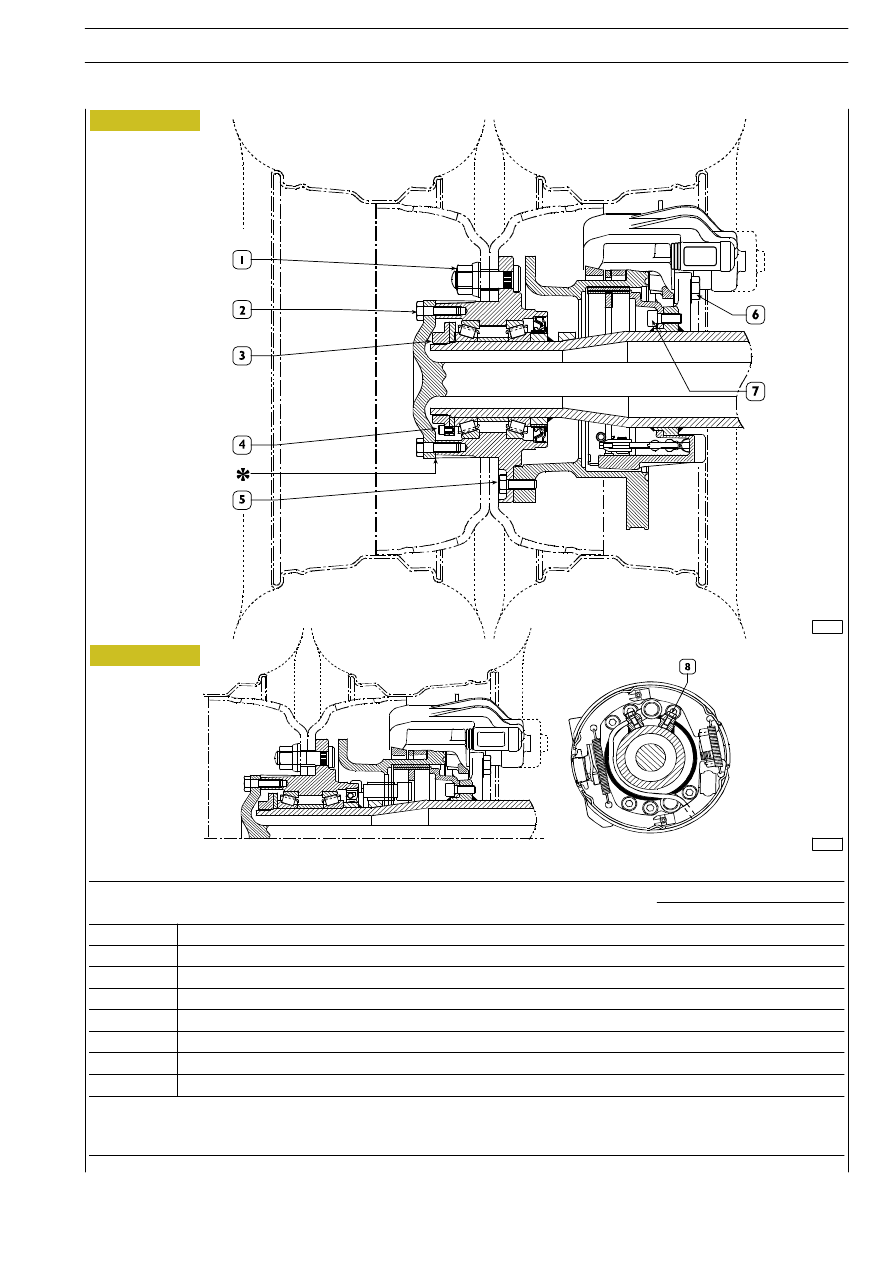

Figure 3

ABS VERSION

74729

Figure 4

REAR AXLE 450517/2

89

D

AILY

E

URO

4

TORQUE

PART

Nm

kgm

1

Wheel fastening nut

238.8

÷ 342.6

23.8

÷ 34.2

2**

Screw fastening axle shaft to wheel hub

56

÷ 69

5.6

÷ 6.9

3

Wheel hub bearing retaining ring nut

441

÷ 540

44.1

÷ 54

4

Safety screw

9.5

÷ 11.5

0.9

÷ 1.1

5

Screw fastening brake disc to wheel hub

54

÷ 59

5.4

÷ 5.9

6

Screw fastening brake calliper to rear axle

176

÷ 194

17.9

÷ 19.7

7

Screw fastening brake shoe support to rear axle casing

68

÷ 75

6.9

÷ 7.6

8***

Rpm sensor support fastening screw

5

÷ 7

0.5

÷ 0.7

*

Apply IVECO 1905685 sealant on half shaft - wheel hub joint surface

** Apply IVECO 1905683 sealant on the threading of plugging screws
*** Apply LOCTITE 243 on the threading of holes

90

REAR AXLE 450517/2

D

AILY

E

URO

4

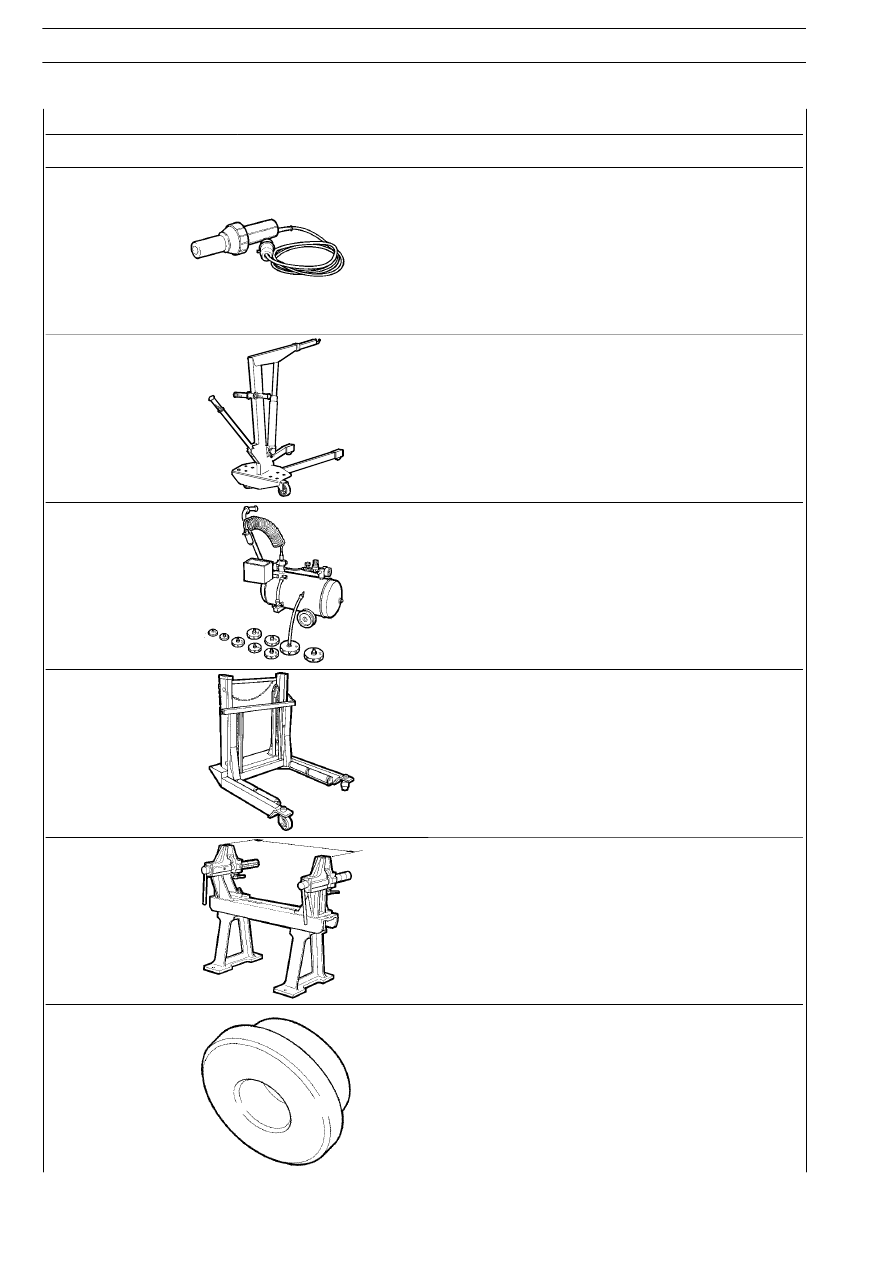

TOOL NO.

DESCRIPTION

99305121

Hot air operated equipment

99306004

300 kg hydraulic crane

99306010

Equipment for bleeding air from brake and clutch system

99321024

Hydraulic truck for removing - refitting wheels

99322215

Stand to overhaul axles

99345056

Counter block for pullers

REAR AXLE 450517/2

91

D

AILY

E

URO

4

TOOL NO.

DESCRIPTION

99348001

Puller with locking device

99357080

Wrench (91.5 mm) for wheel hub bearing adjustment nut

99370006

Handle for interchangeable beaters

99370007

Handle for interchangeable beaters

99370296

Tool to find bevel pinion shims (to be used with 99395728)

99370317

Counter lever and relevant extension to retain flanges
