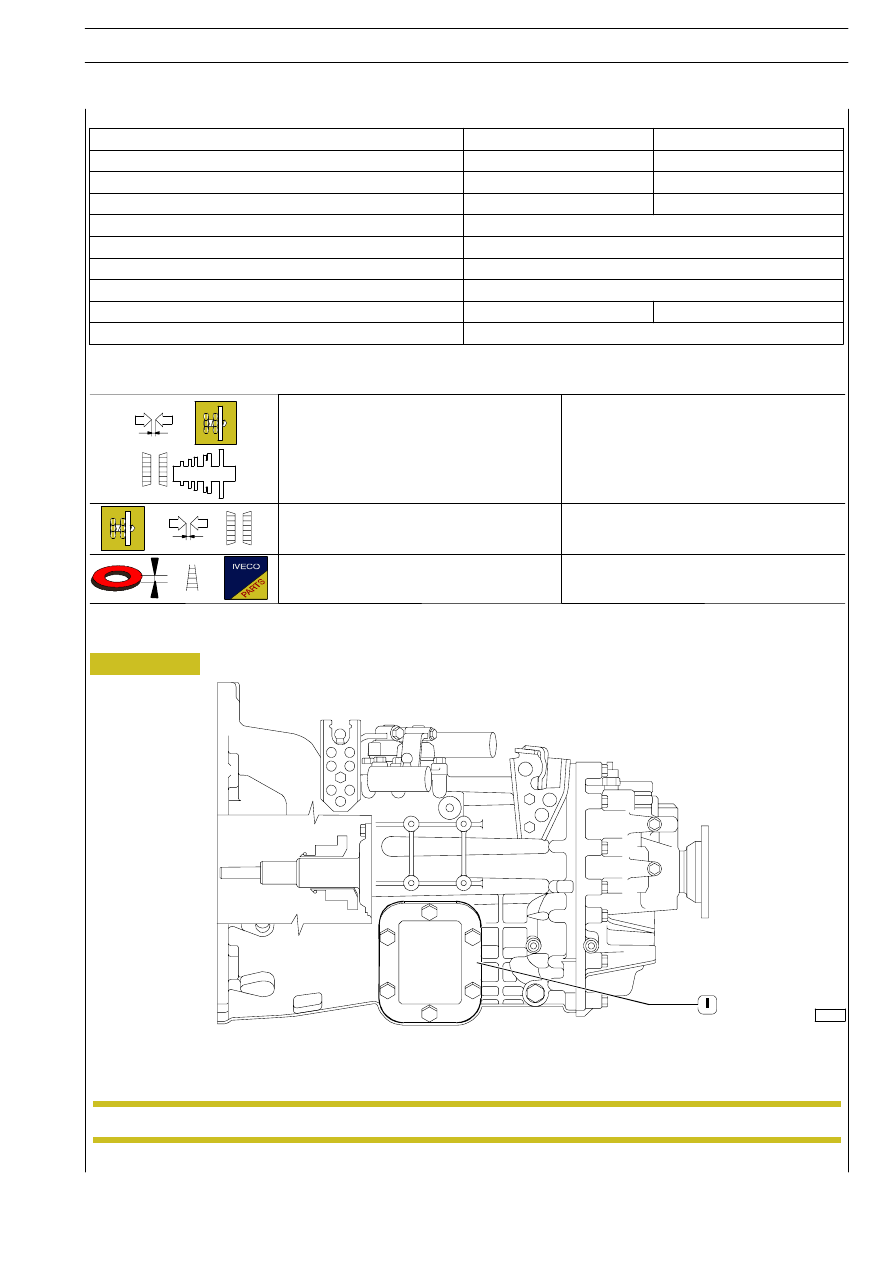

Figure 1

Power take offs are applied to secondary shaft on gearbox left side instead of cover (1).

Fill and check gearbox oil level.

NOTE

POWER TAKE OFF

129

D

AILY

E

URO

4

TYPE

Hidrocar 20Z1

Hidrocar 20 Z2

Application

5 S 300

6 S 400 A O.D.

Gear ratio I, PTO(*) output revs., normal PTO(*) input revs.

1

0.910

PTO(*) output rated torque at 1500 rpm (Nm)

120

180

Expected duration at rated torque and at 1500 rpm

hours

500

Rotation direction (with respect to engine)

Opposite

Control

Electric

Assembly side (with respect to running direction)

Left side

Torque obtainable from gearbox (Nm)

175

303

Oil capacity (litres)

~ 0.6

÷ 0.4

(*) = Power Take Off

Drive gear taper roller bearing axial backlash

0 - 0.1 mm

Drive gear taper roller bearing axial backlash
adjustment

by shims

Drive gear taper roller bearing axial backlash
adjusting ring thickness

0.1 - 0.2 - 0.3 - 0.5 mm
