Figure 63

Figure 64

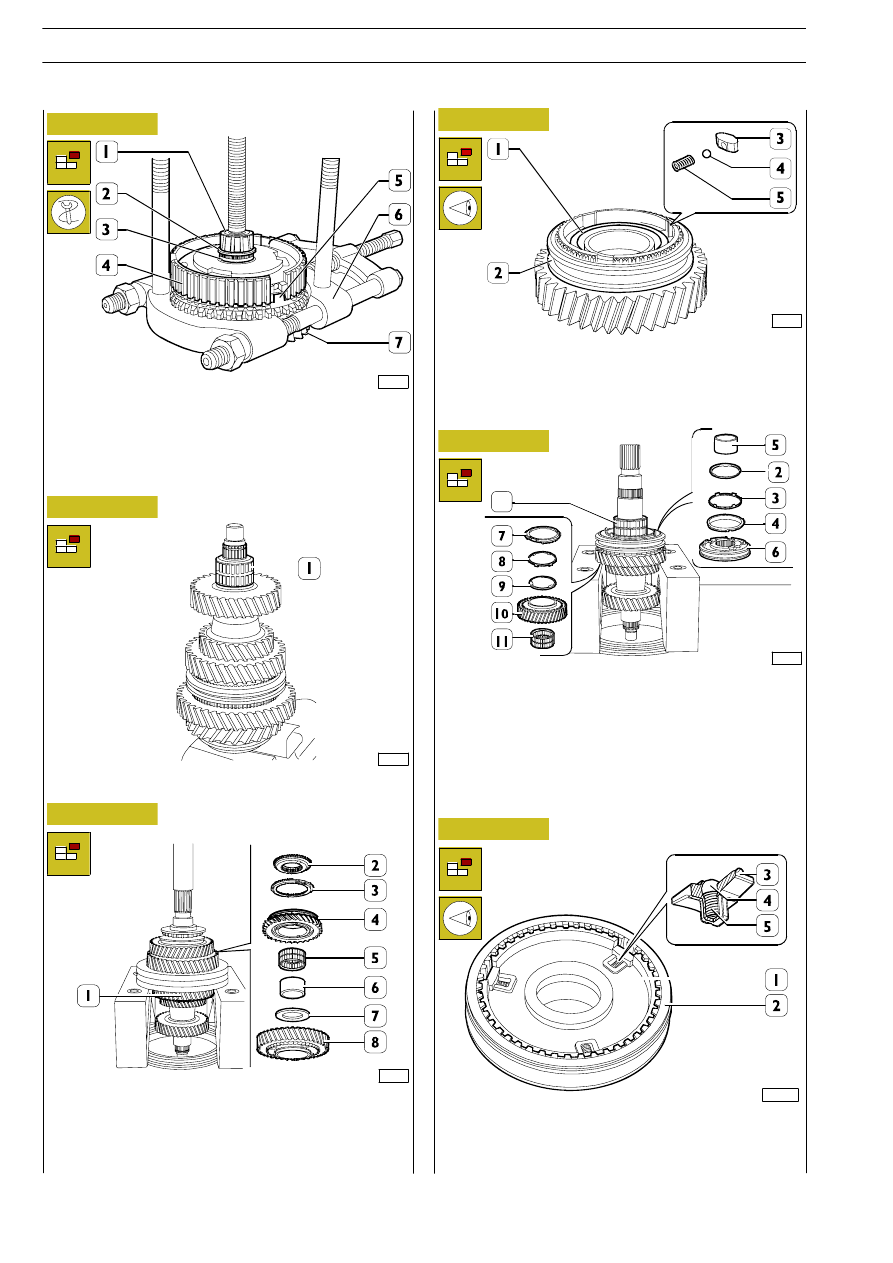

Use the hydraulic vice to remove from the primary shaft (1):
the 1

st

speed gear (8), the spacer (7), the bush (6), the roller

cage (5), the R.M. gear (4) together with the coupling
elements, the synchronising ring (3) and the serrated ring (2).

Take 1st/2nd gear engagement sliding sleeve (2) and dowels
(3), together with balls (4) and springs (5), off hub (1).

Take out the synchronizer ring (4), middle ring (3), ring (2) and
roller bearing (1).
Using a hydraulic press, remove the 2

nd

gear (10), ring (9),

middle ring (8), synchronizer ring (7), synchronizer assembly
(6) and the bushing (5). Take out the roller bearing (11).

51954

Figure 65

Figure 66

Remove the reverse gear engagement sliding sleeve (2) from
the reverse gear (1). Retrieve hub (1) and pads (3) with
respective balls (4) and springs (5).

85949

85946

85947

Figure 67

Figure 68

Use extractor 99348001 (6) as shown in the figure to extract
the primary shaft (1), the 5

th

gear (7), the synchroniser ring (5),

the hub (4), the circlip (3) and the roller bearing (2).

Remove the roller half cages (1).

1

74

6 S 400 O.D. TRANSMISSION

D

AILY

E

URO

4

90216

51961

Figure 69

Figure 70

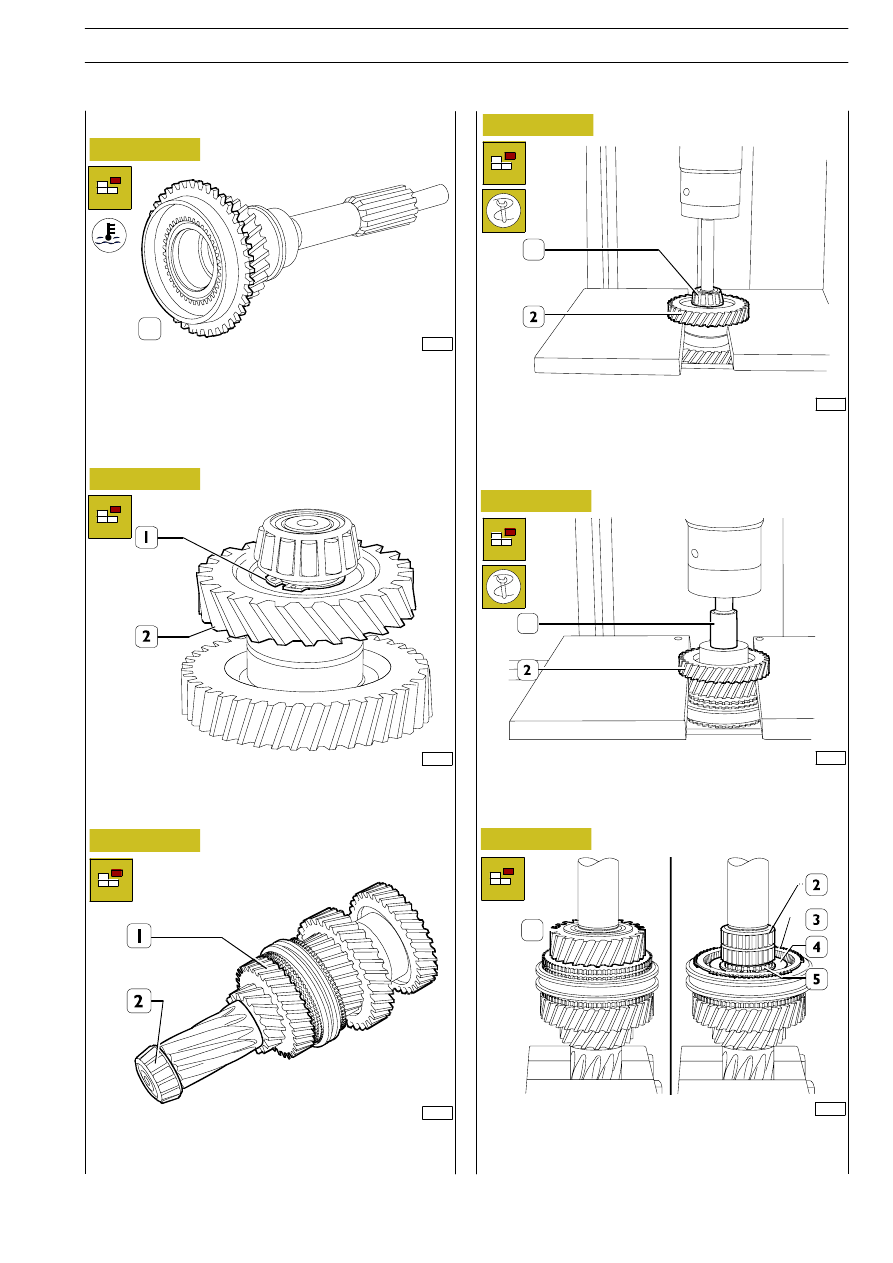

Using general tools, extract the internal ring (2) of the rear
tapered roller bearing from the transmission shaft (1).

Remove the 3rd gear (1) and the roller bearing (2).
Remove the synchronizer ring (3). Remove the retaining ring
(5) securing the hub (4).

51960

51959

Figure 71

Figure 72

Using a hydraulic press, extract the 6th gear (2) and the
internal ring (1) of the tapered roller bearing from the
transmission shaft.

Using a hydraulic press, remove the 5th gear (2) from the
transmission shaft (1).

51956

90217

Figure 73

To replace the cog-wheel (1), use the same general tools for
disassembly as for assembly, heat it to a temperature of 80ºC.

Take out the retaining ring (1) holding the 5

th

gear (2).

Disassembling the drive input shaft

Disassembling the transmission shaft

1

Figure 74

1

1

1

6 S 400 O.D. TRANSMISSION

75

D

AILY

E

URO

4

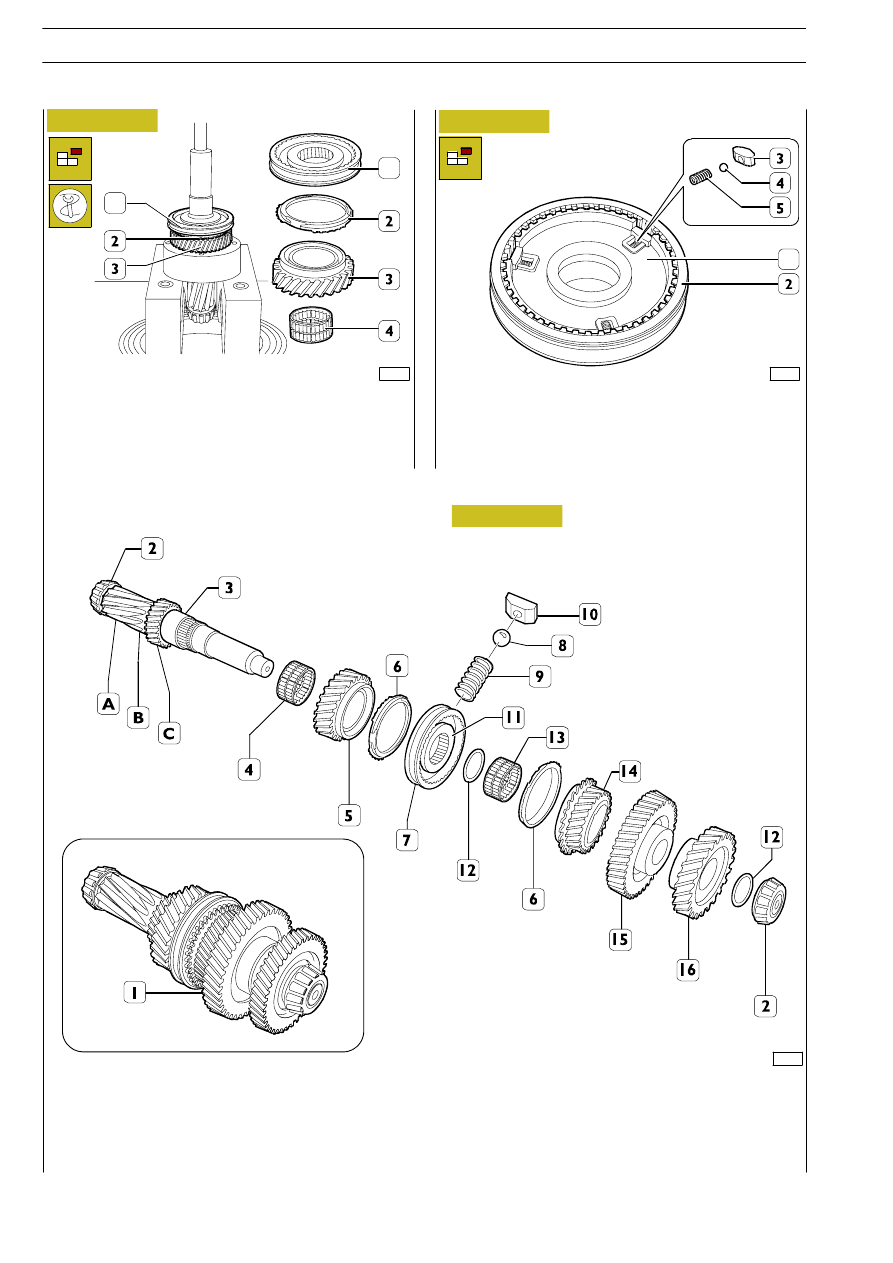

TRANSMISSION SHAFT ASSEMBLY DRAWING

1. Transmission shaft assembly - 2. Tapered roller bearing - 3. Transmission shaft with reverse gear toothing (A), 1st gear (B),

2nd gear (C) - 4. Tapered bearing - 5. 4th gear - 6. Synchronizer ring - 7. Sliding sleeve - 8. Ball - 9. Spring - 10. Plug -

11. Hub - 12. Retaining ring - 13. Half roller bearings - 14. 3rd gear - 15. 6th gear - 16. 5th gear.

90218

Figure 75

Figure 76

51962

51424

Figure 77

Using a hydraulic press, remove the 4th gear (3), the
synchronizer ring (2) and the synchronizer assembly (1).

Remove the half roller bearings (4).

1

Remove the sleeve (2) for engaging the 3rd-4th gear from the
hub (1) and, taking care over the plugs (3) coming out with
their relative balls (4) and springs (5), recover them.

1

1

76

6 S 400 O.D. TRANSMISSION

D

AILY

E

URO

4

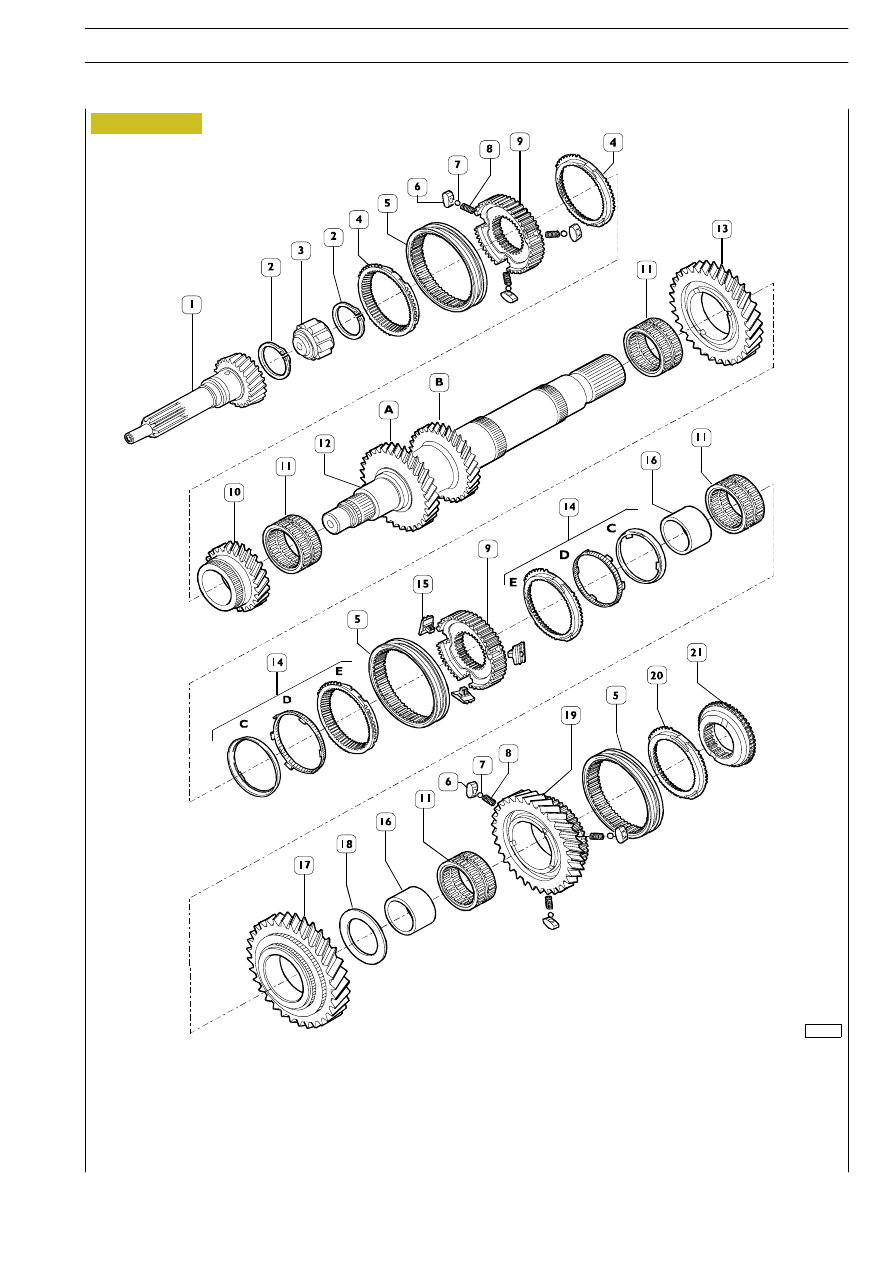

PRIMARY SHAFT AND INPUT SHAFT ASSEMBLY

1. Input shaft with 5

th

speed gear. - 2. Retaining ring - 3. Roller bearing - 4. Single cone synchronizer ring - 5. Sliding sleeve -

6. Plug - 7. Ball - 8. Spring - 9. Hub - 10. 6th gear - 11. Main shaft with 3rd gear toothing (A), 4th gear toothing (B) -

12. Roller bearing - 13. 2nd gear - 14. Dual-cone synchronizing unit for 1st/2nd speed - 15. Dowels with built-in ball springs

for 1st/2nd speed hub - 16. Bushing - 17. 1st gear - 18. Spacer ring - 19. Reverse gear - 20. Synchroniser ring - 21. Gear.
