Gas emissions

Engines comply with Euro4 Gas Emission Regulation
(measurement at engine bench according to cycles ETC and
ESC/ELR, with following limits set by Regulation 98/69 -
1999/102/CEI - level B:

Cycle ESC + ELR:
- CO (carbon oxide)

1.5 g/kWh

. . . . . . . . . . . . . . . . . . . .

- NOx (nitrogen oxide)

3.5 g/kWh

. . . . . . . . . . . . . . . . . .

- HC (unburnt hydrocarbons)

0.46 g/kWh

. . . . . . . . . . .

- Particulate

0.02 g/kWh

. . . . . . . . . . . . . . . . . . . . . . . . . .

Cycle ETC:
- CO (carbon oxide)

1.5 g/kWh

. . . . . . . . . . . . . . . . . . . .

- NOx (nitrogen oxide)

3.5 g/kWh

. . . . . . . . . . . . . . . . . .

- HC (unburnt hydrocarbons)

-- g/kWh

. . . . . . . . . . . . .

- Particulate

0.03 g/kWh

. . . . . . . . . . . . . . . . . . . . . . . . . .

Test fuel: CEC RTF 73 - T90 S = 0.05 %.

Grade of smoke

Engines comply with grade of smoke limits requested by
regulations to have following grade of smoke values at outlet:

- maximum power (Bosch BSU opacimeter grades)

1.5

- maximum torque (Bosch BSU opacimeter grades)

1.5

Sound emissions

Maximum average

acoustic

level, Lpa,

of

standard

configuration engines measured according to ISO Std 3745
(microphones at one metre distance from engine surfaces):

- at idling

(800 rpm)

72 dB A

. . . . . . . . . .

. . . . . . . . . . . .

- at maximum torque

84 dB A

. . . . . . . . . . . . . . . . . . . . . .

- at maximum power

(3800 rpm)

93 dB A.

.

. . . . . . . . . .

Engines for LD (Light Duty) vehicles

Gas emissions

Engines comply with Euro4 Gas Emission Regulation
(measurement at engine bench according to cycle
ECE15+EUDC), with following limits set by Regulation 98/69
- 1999/102/CEI - level B:

- CO (carbon oxide)

0.74 g/kWh

- NOx (nitrogen oxide)

0.39 g/kWh

- HC (unburnt hydrocarbons) +

NOx (nitrogen oxide)

0.46 g/kWh

- Particulate

0.06 g/kWh

Test fuel: CEC RTF 73 - T90 S = 0.05 %.

Grade of smoke

Engines comply with grade of smoke limits requested by
regulations to have following grade of smoke values at outlet:

- maximum power (Bosch BSU opacimeter grades)

1.5

- maximum torque (Bosch BSU opacimeter grades)

1.5

Sound emissions

Maximum average

acoustic

level, Lpa,

of

standard

configuration engines measured according to ISO Std 3745
(microphones at one metre distance from engine surfaces):

- at idling

(800 rpm)

72 dB A

. . . . . . . . .

. . . . . . . . . . . .

- at maximum torque

84 dB A

. . . . . . . . . . . . . . . . . . . .

- at maximum power (3800 rpm)

93 dB A.

. . . . . . . . . .

Engines for HD (Heavy Duty) vehicles

188

F1C ENGINE

D

AILY

E

URO

4

EMISSIONS

Engine series

Engine series evolution

Engine

Exhaust emiss. level

Duty No.

Supply / injection

Cylinder No.

Engine cycle — cylinder position

0= 4-stroke,

vertical

4 = 4 cylind.
6 = 6 cylind.

8 = DI. TCA

1 = Truck
2 = Bus
4 = M.T. vehicles and tractors
6 = Marine
9 = Army

0481 F =

107 kW - (146 CV) 3500 rpm - 350 Nm -(35,6 kgm) 1500

÷2800 rpm

0481 H = 129 kW - (176 CV) 3500 rpm - 400 Nm -(40,7 kgm) 1500

÷2800 rpm

F

1

8

4

4

E

C

1

C

F

*

+

Homologation power

F1C ENGINE

189

D

AILY

E

URO

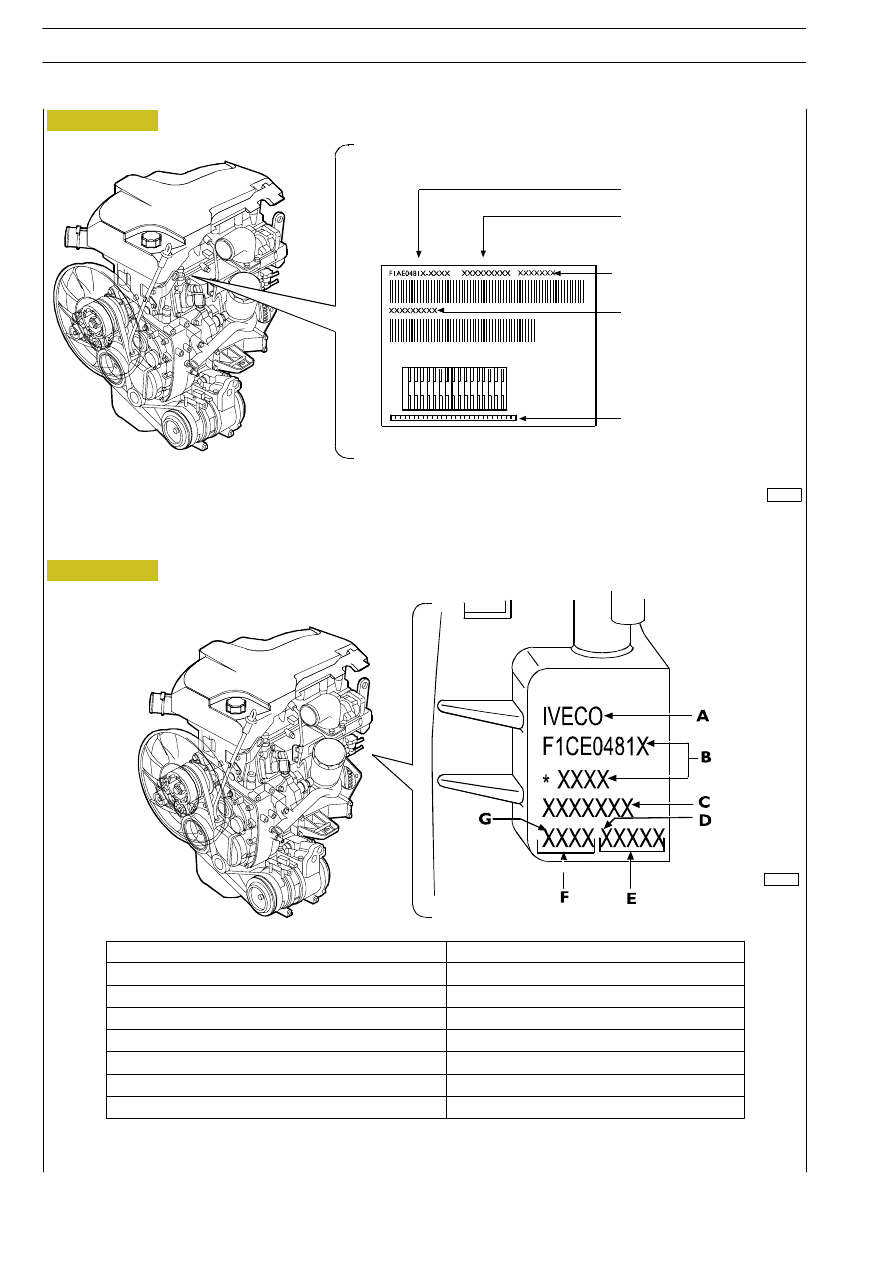

ENGINE IDENTIFICATION CODE

Figure 51

Figure 52

CRANKCASE MARKING

107871

107870

SELF-ADHESIVE LABEL

Engine variant

Iveco drawing number
— 9 digits

Engine serial number
— 7 digits
GAN — 9 characters

Electro-injector class

190

F1C ENGINE

D

AILY

E

URO

4

A

=

IVECO trademark

IVECO

B

=

IVECO name of engine variant **

F1CE0481F/H * A001

C

=

Engine serial number

1359862

D

=

1

st

digit, main journal no. 1 (engine front)

E

=

Main bearing selection diameters

12345

F

=

Barrel selection diameters

1234

G

=

1

st

digit, cylinder no. 1 (engine front)

(**) Data obtainable from “XZ” engine ordering number information

108444

Figure 53

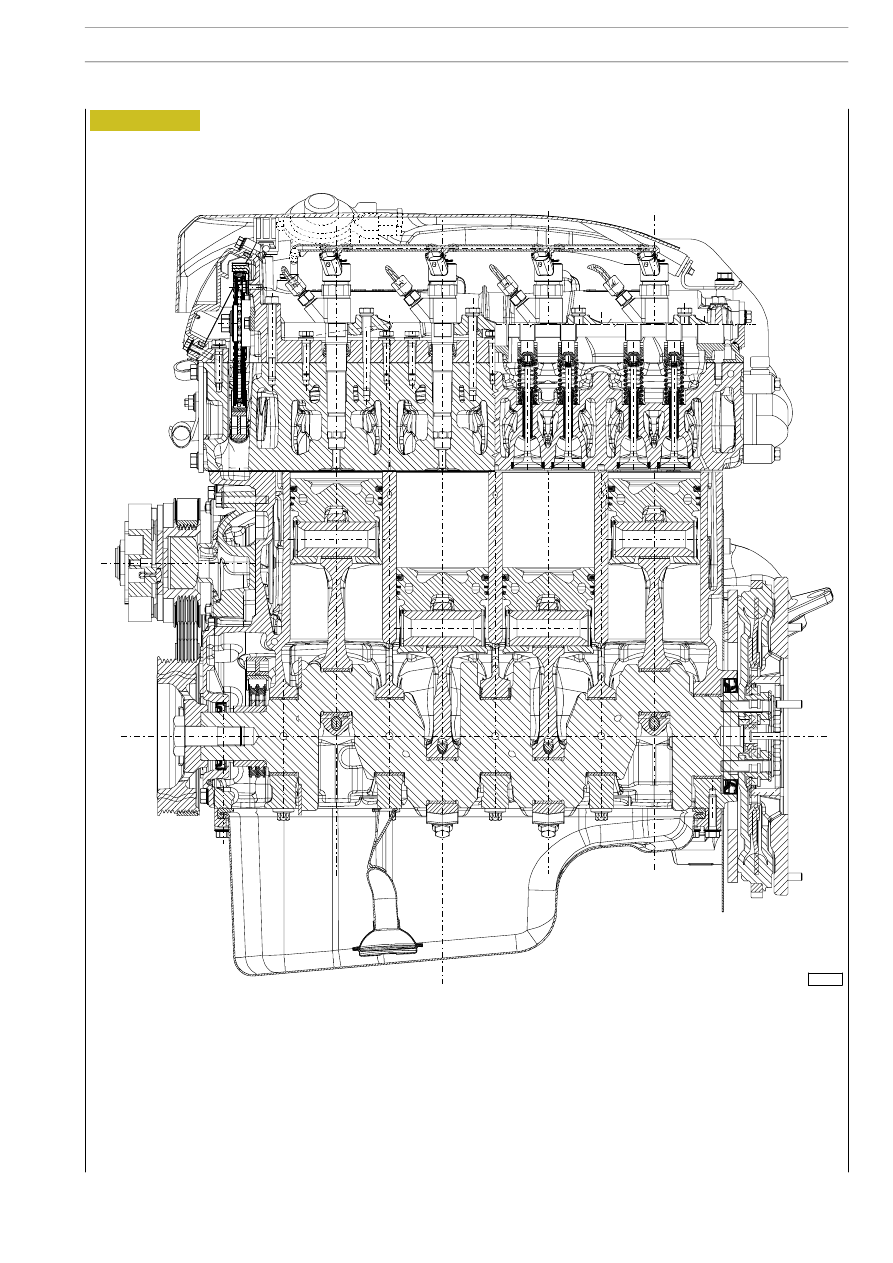

LONGITUDINAL SECTION

F1C ENGINE

191

D
