Engines Iveco C10,C13, Cursor 10, Cursor 13. Manual - part 6





116761

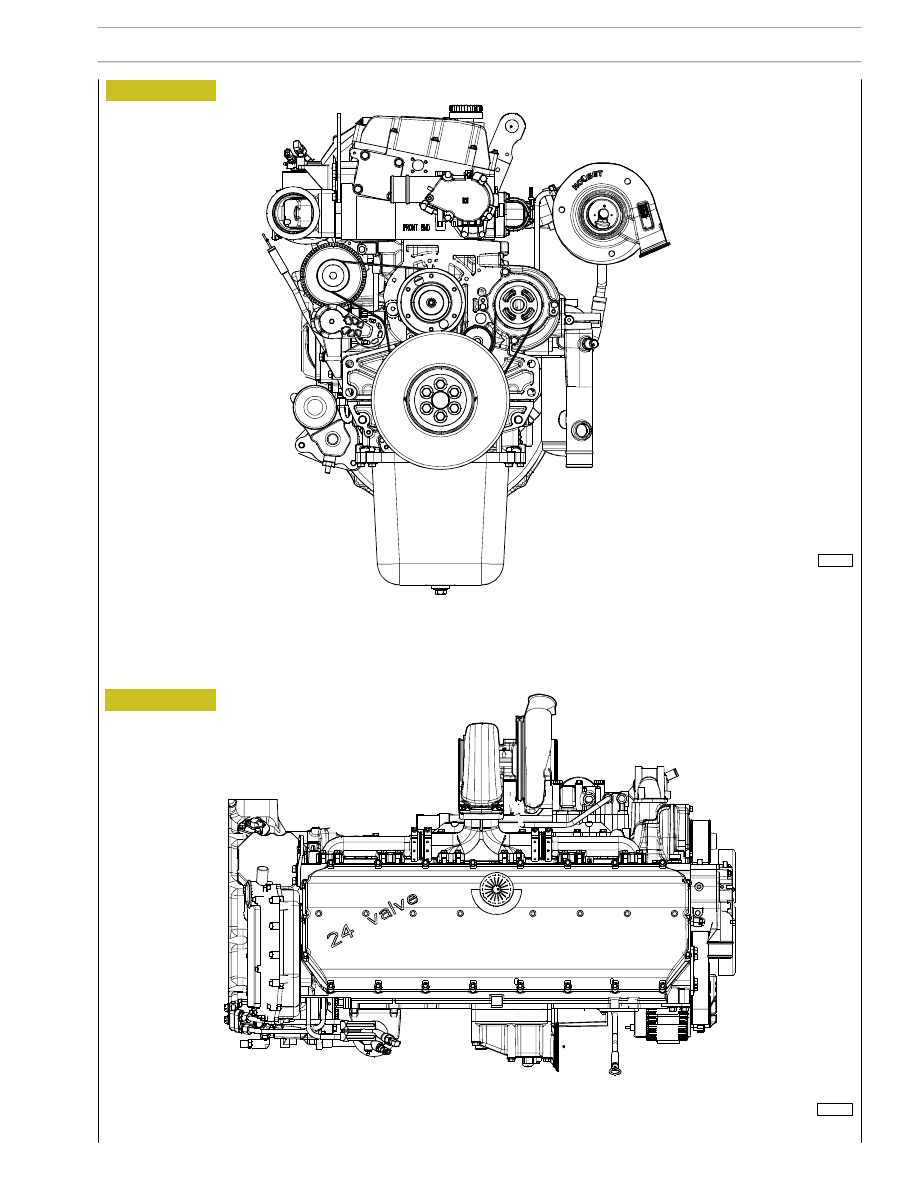

Figure 18

Figure 19

116762

TOP SIDE VIEW

FRONT SIDE VIEW

15

CURSOR ENGINES F3A

SECTION 1 - GENERAL SPECIFICATIONS

Base - May 2007

104234

Figure 20

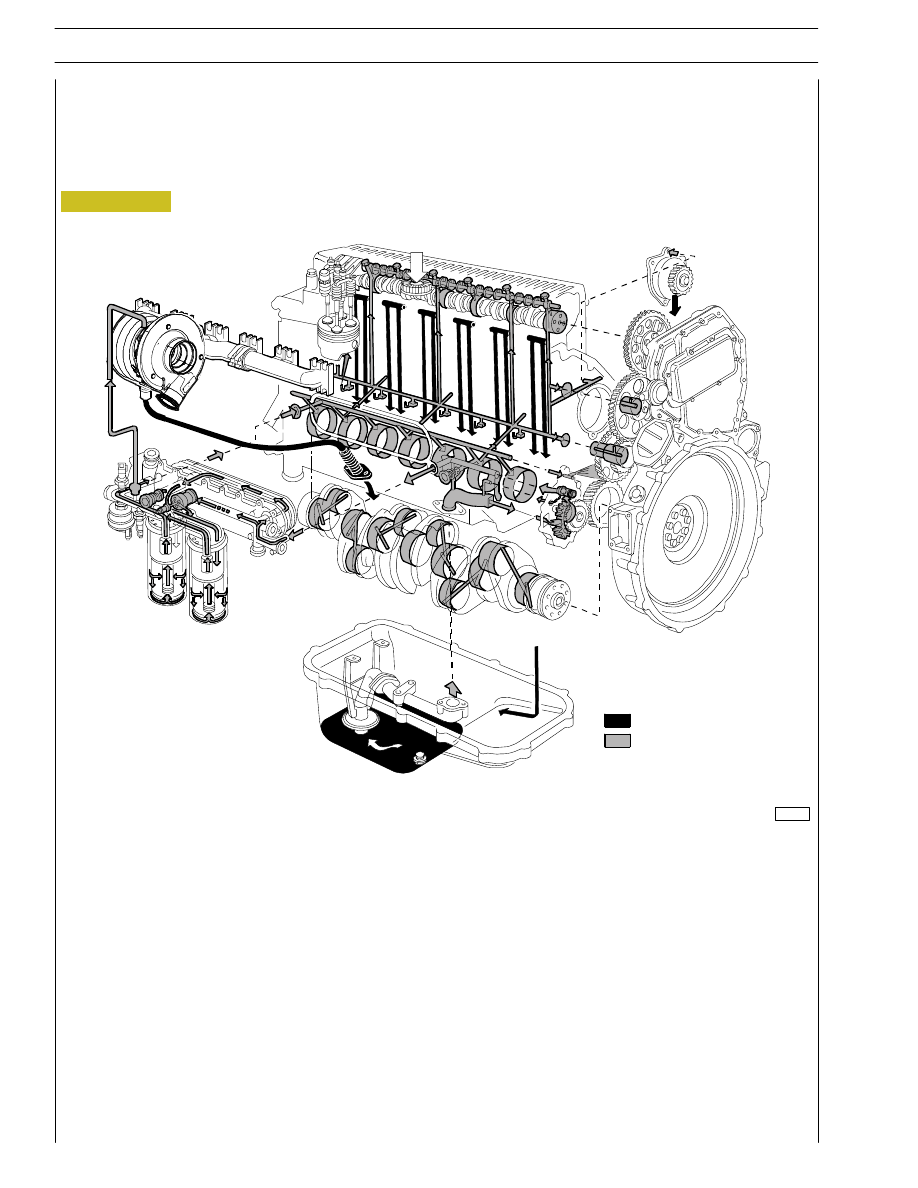

LUBRICATION DIAGRAM (ONLY FOR TYPE: F3AE0684P*E904)

Dropping oil

Pressure oil

16

SECTION 1 - GENERAL SPECIFICATIONS

CURSOR ENGINES F3A

Base - May 2007

104235

Figure 21

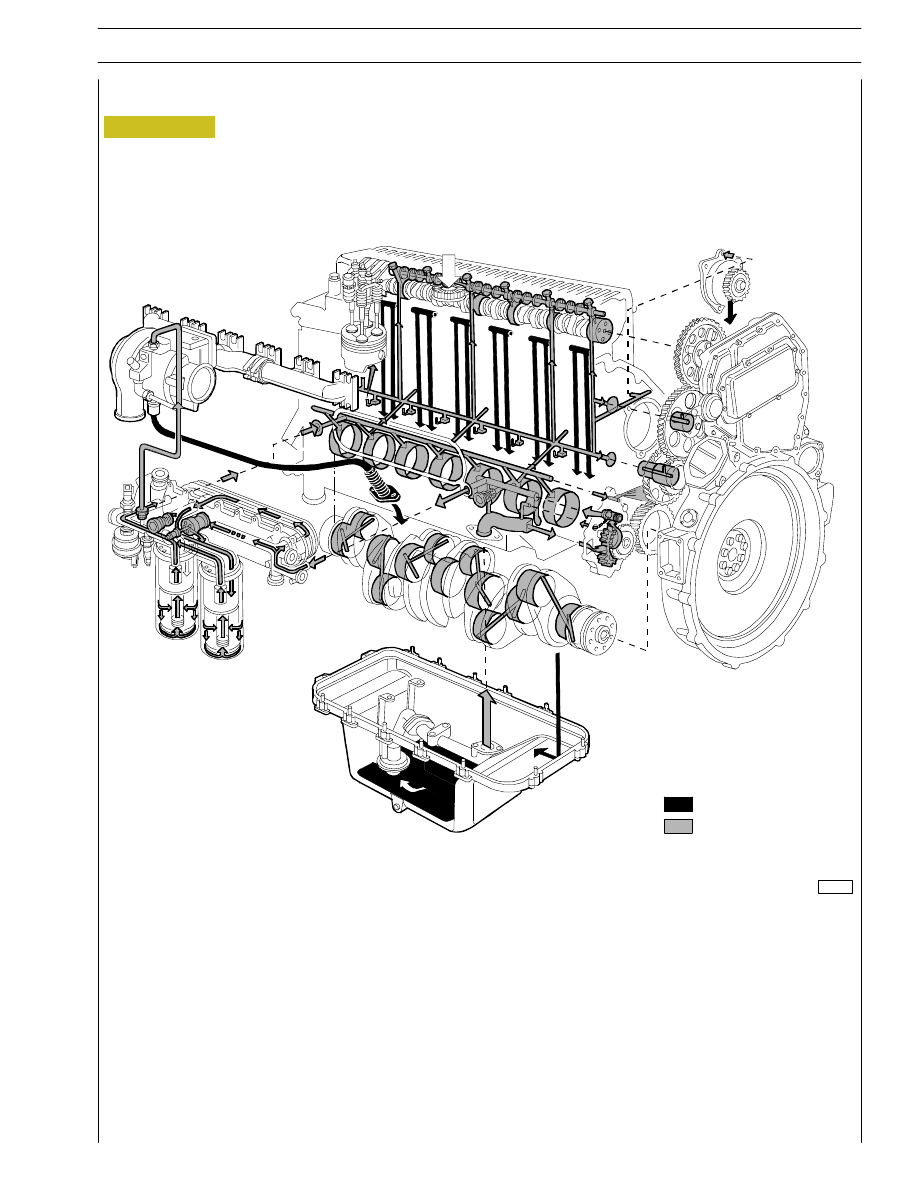

LUBRICATION DIAGRAM
(FOR TYPES: F3AE0684P*E906 - F3AE0684L*E906 - F3AE0684P*E905)

Dropping oil
Pressure oil

17

CURSOR ENGINES F3A

SECTION 1 - GENERAL SPECIFICATIONS

Base - May 2007

104760

Figure 22

LUBRICATION DIAGRAM (ENGINES F3AE0684N*E907 - F3AE9687A*E001 - F3AE9687B*E001
- F3AE9687C*E001)

Dropping oil

Pressure oil

18

SECTION 1 - GENERAL SPECIFICATIONS

CURSOR ENGINES F3A

Base - May 2007
