70169

Figure 12

TIMING SYSTEM
Camshaft

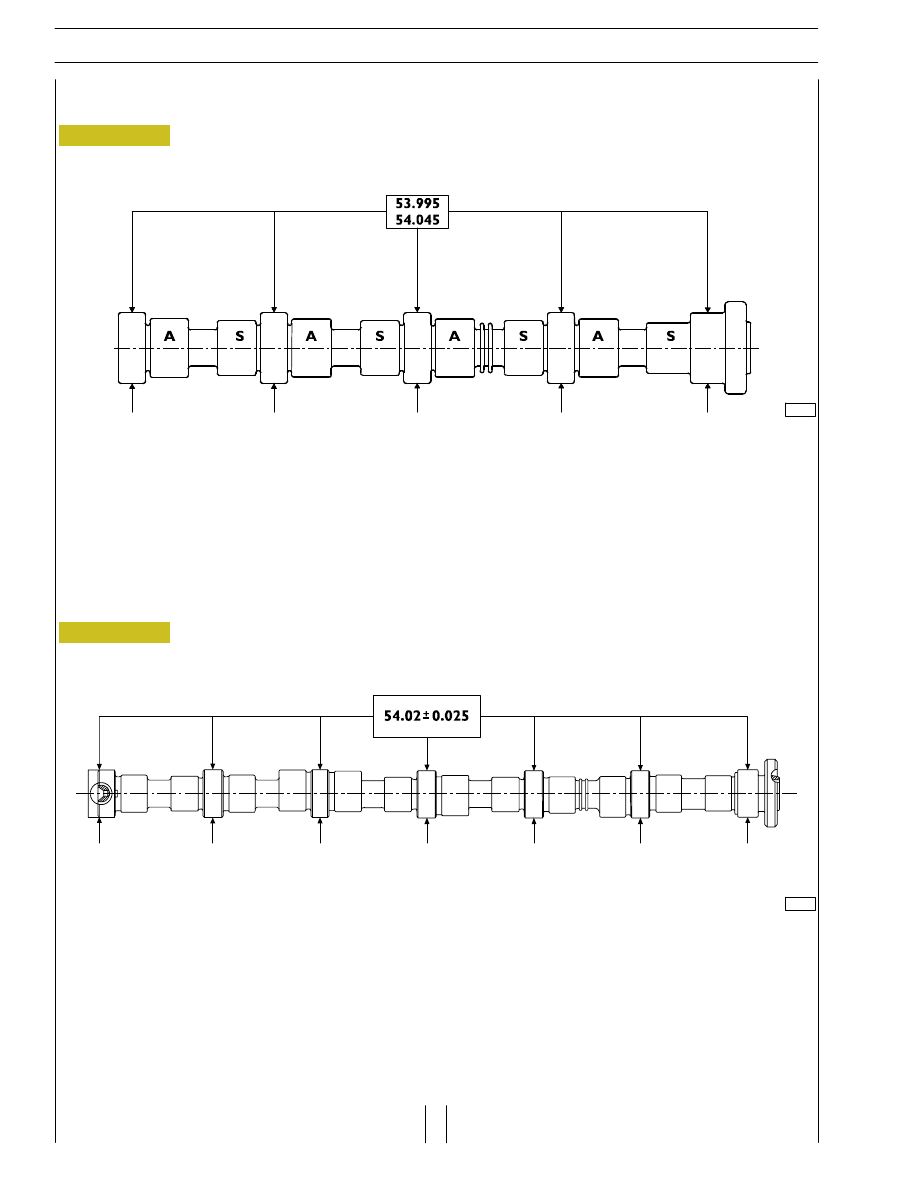

CAMSHAFT MAIN DATA (4 cyl.)

Specified data refer to pin standard diameter

Figure 13

MAIN DATA ABOUT CAMSHAFT PINS (6 F4HE684 engine cylinders)

Specified data refer to pin standard diameter

Camshaft pin and cam surfaces shall be absolutely smooth;
if they show any traces of seizing or scoring replace the

camshaft and the bushes.

84089

14

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

70171

70172

Figure 14

Figure 15

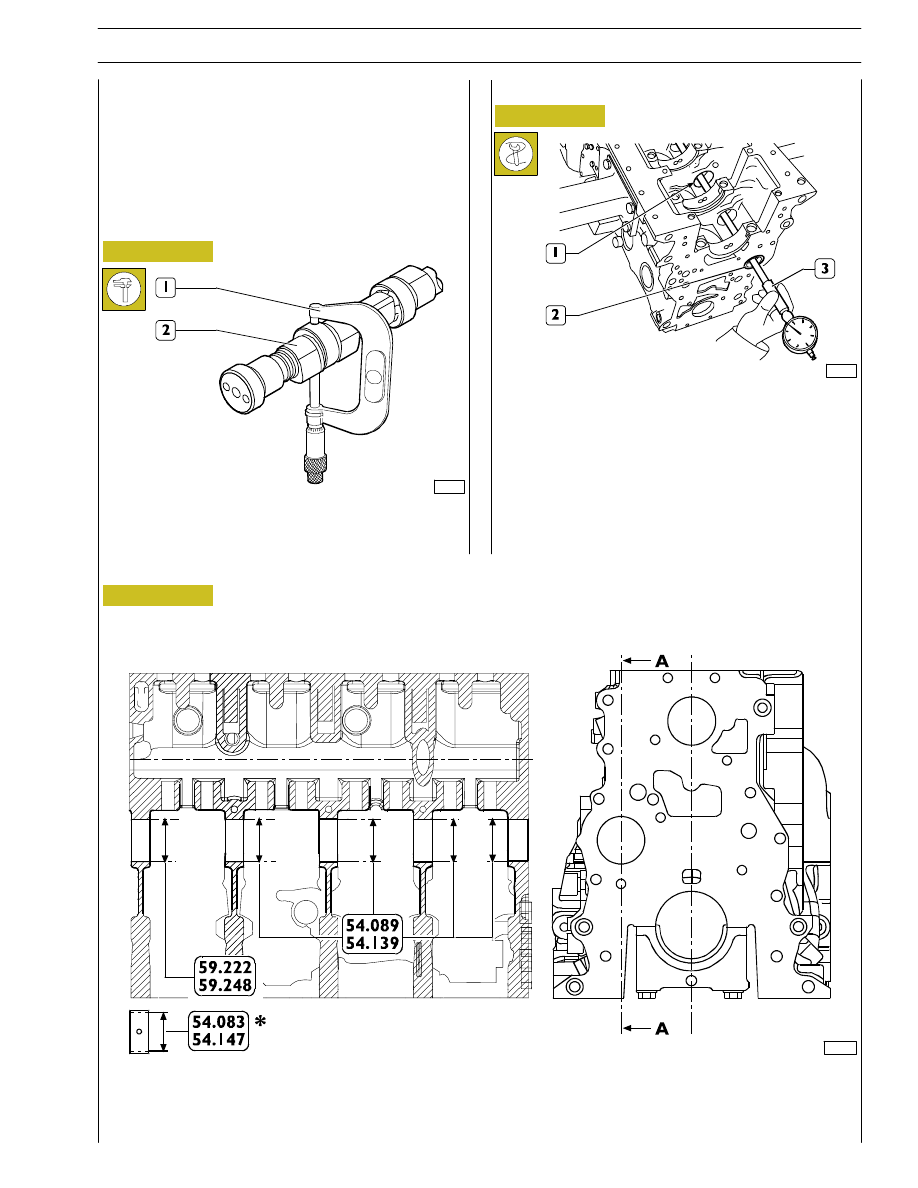

Check camshaft (2) pin diameter using micrometer (1) on
two perpendicular axes.

Camshaft bushes (2) shall be pressed into their housings.
Internal surfaces must not show seizing or wear.
Use bore dial gauge (3) to measure camshaft front and rear
bush (2) and intermediate housing (1) diameter.
Measurements shall be performed on two perpendicular
axes.

BUSHES

Checking cam lift and pin alignment

Set the camshaft on the tailstock and using a 1/100 gauge set
on the central support, check whether the alignment error
is not exceeding 0.04 mm, otherwise replace the camshaft.
Check cam lift; found values shall be: 6.045 mm for exhaust
cams and 7.582 mm for intake cams, in case of different values
replace the camshaft.

Figure 16

CAMSHAFT BUSH AND HOUSING MAIN DATA (4 cyl.)

* Value to be obtained after driving the bushes.

107399

Sec. A-A

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

15

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

Figure 17

Figure 18

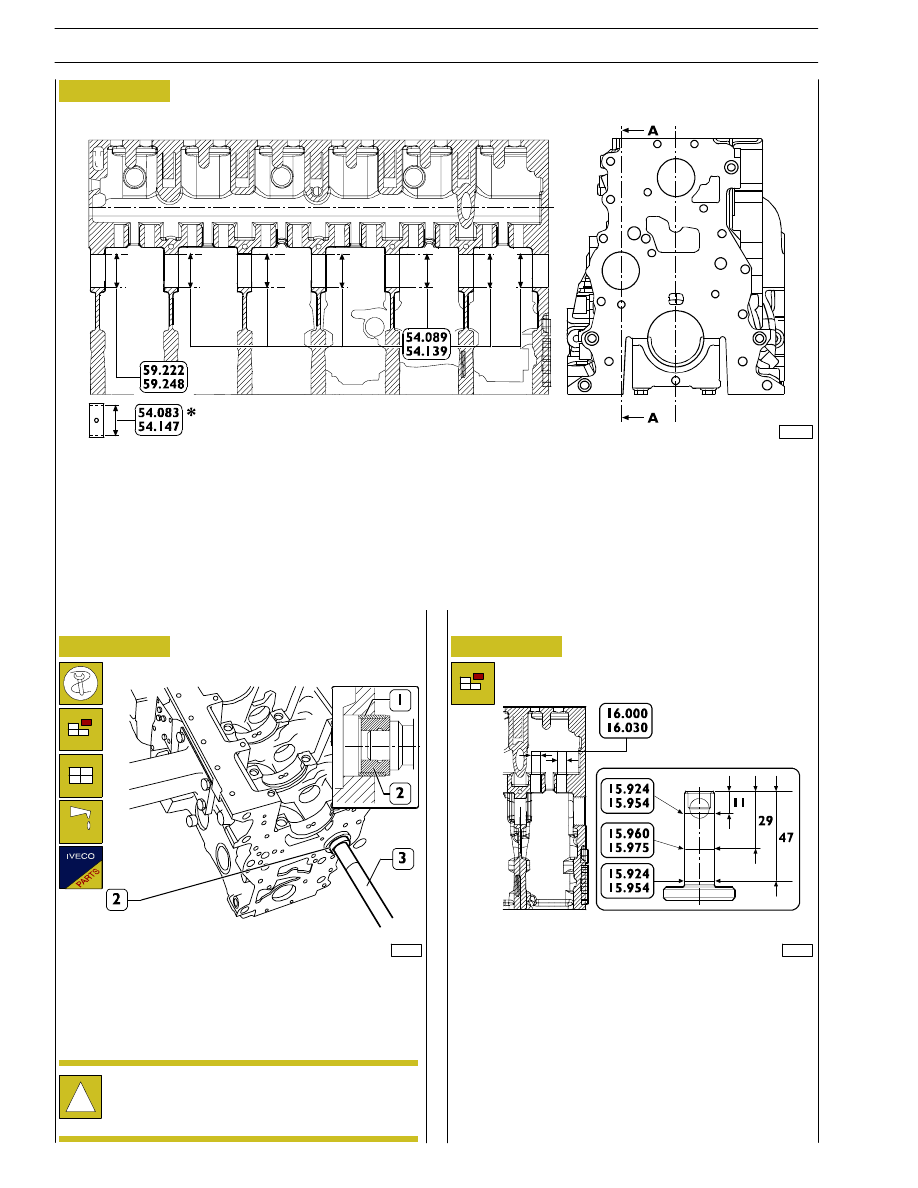

MAIN DATA ABOUT CAMSHAFT BUSHES AND RELATED HOUSINGS

*Height to be obtained after driving the bushes.

70174

To replace front and rear bushes (1), remove and refit them
using the beater 99360362 (2) and the handgrip 99370006
(3).

Bush replacement

!

When refitting the bushes (1), direct them to make
the lubricating holes (2) coincide with the holes on
the block housings.

70175

MAIN DATA CONCERNING THE TAPPETS AND THE

RELEVANT HOUSINGS ON THE ENGINE BLOCK

Tappets

Figure 19

107268

sec. A-A

16

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

70176

70164

70238

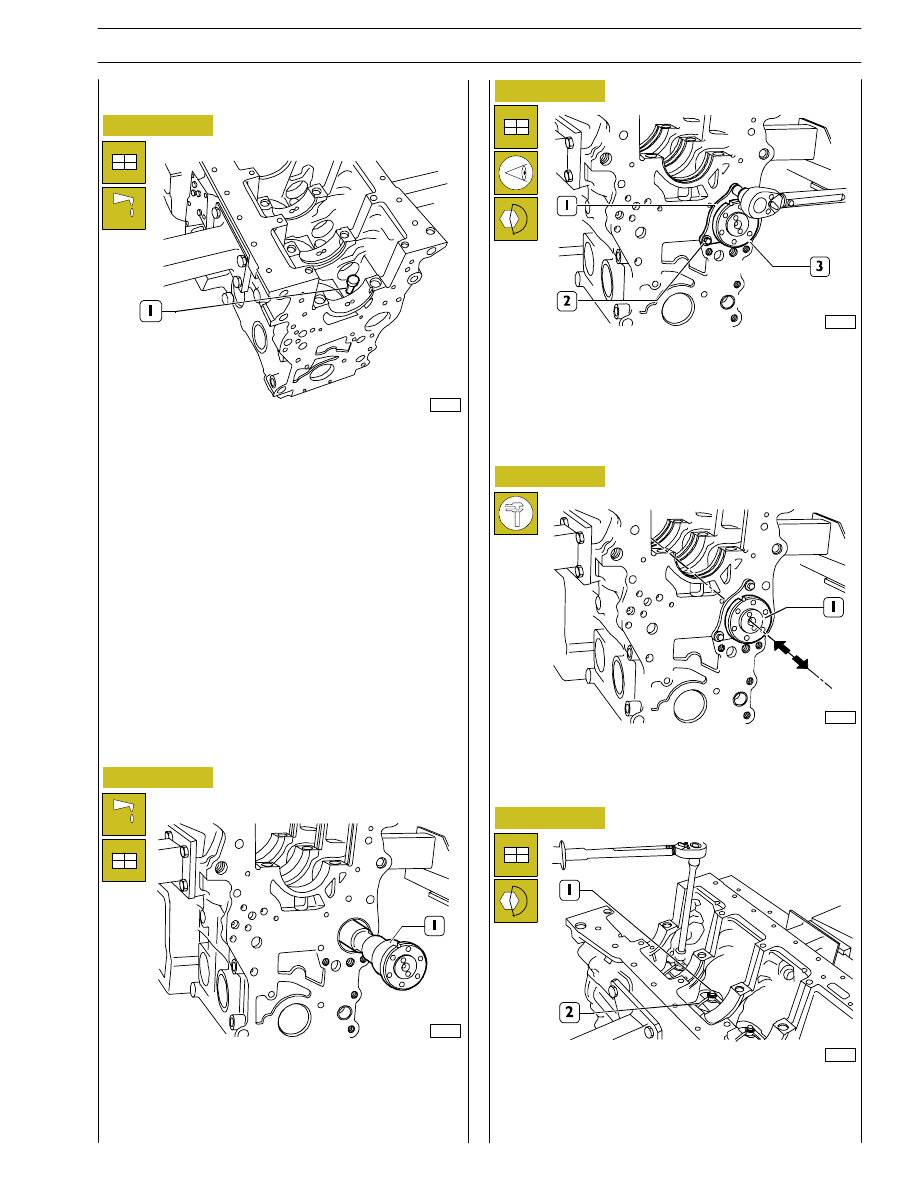

Lubricate the tappets (1) and fit them into the relevant
housings on the engine block.

Lubricate the camshaft bushes and fit the camshaft (1) taking
care not to damage the bushes or the housings.

Set camshaft (3) retaining plate (1) with the slot facing the
top of the engine block and the marking facing the operator,
then tighten the screws (2) to the specified torque.

Fitting tappets — camshaft

Figure 20

Figure 21

Figure 22

Figure 23

70179

70180

Check camshaft end float (1).
It shall be 0.23

± 0.13 mm.

Fit nozzles (2) and tighten the fastening screws (1) to the
specified torque.

Figure 24

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

17

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006
