7C–22

CLUTCH

Main Data and Specifications

General Specifications

Type

Dry single plate type with diaphragm spring

Size

275 mm (10.83 in)

Pressure plate Outside diameter

332 mm (13.07 in)

Pressure plate Clamping force

7208 N (1621 lb)

Pressure plate Spring finger height

49.9 – 51.9 mm (1.965 – 2.043 in)

Driven plate Outside diameter x inside diameter

275

×

180 mm (10.83

×

6.69 in)

Thickness Clutch disengaged

8.8 mm (0.346 in)

Thickness  Clutch engaged

8.3 mm (0.327 in)

Total friction area

339

×

2 cm

@

(52

×

2 in

@

)

Clutch control type

Hydraulic

Clutch pedal free play

5 – 15 mm (0.20 –0.59 in)

Clutch pedal height

217 –227 mm (8.543 –8.937 in)

Clutch pedal stroke

152.5 –162.5 mm (6.004 –6.398 in)

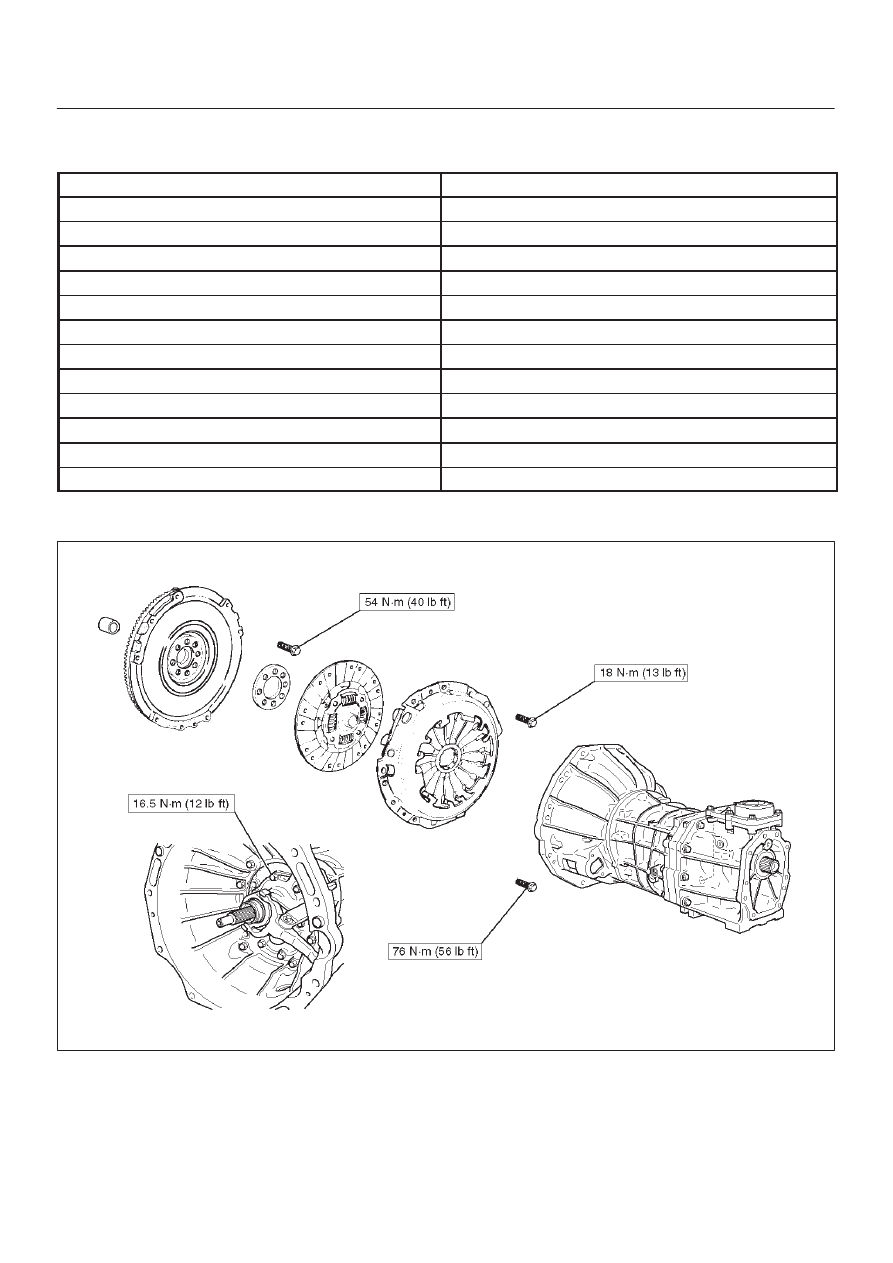

Torque Specifications

E07RW032

CLUTCH

7C–23

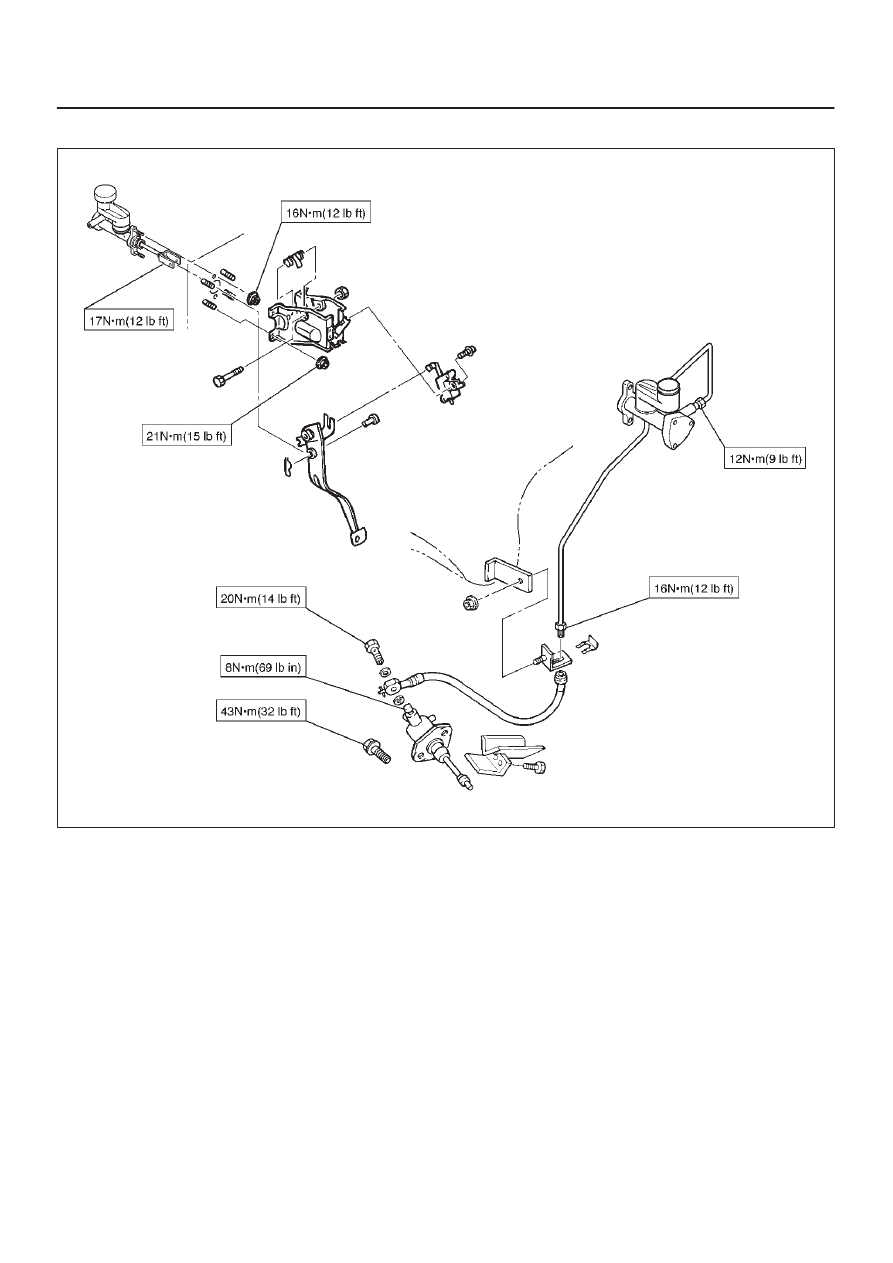

Torque Specifications (Cont’d)

E07RX001

7C–24

CLUTCH

Special Tools

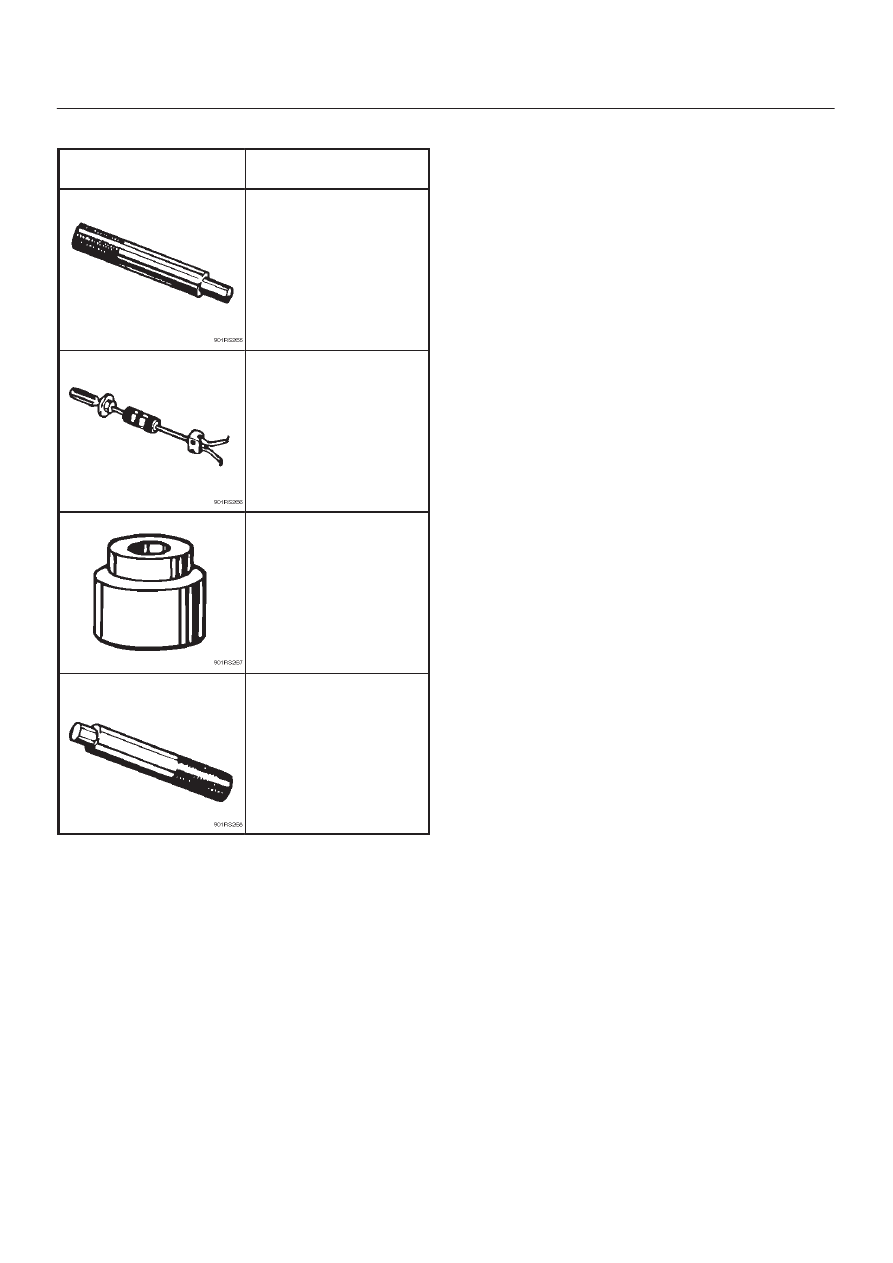

ILLUSTRATION

TOOL NO.

TOOL NAME

J-24547

Driven plate aligner

J-5822 and J-23907

Pilot bearing remover

and Sliding hammer

J-26516-A

Crankshaft pilot bearing

installer

J-8092

Driver handle
