8D–39

WIRING SYSTEM

Power Seat

D08R200094

METER AND GAUGE

8E–1

RODEO

BODY AND ACCESSORIES

CONTENTS

METER AND GAUGE

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8E–1

General Description  . . . . . . . . . . . . . . . . . .

8E–1

Meter Assembly . . . . . . . . . . . . . . . . . . . . . . .

8E–2

General Description  . . . . . . . . . . . . . . . . . .

8E–2

Layout for Meters/Gauges, Warning Lights,
Indicator Lights and Illumination Lights. . . .

8E–2

Table for Meter/Gauge Connector Terminal
Connections  . . . . . . . . . . . . . . . . . . . . . . . .

8E–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Warning Light Bulb and Indicator Light Bulb .

8E–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

A/T Shift Indicator Light Bulb . . . . . . . . . . . . .

8E–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–7

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8E–8

Vehicle Speed Sensor . . . . . . . . . . . . . . . . . .

8E–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–8

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8E–8

Fuel Tank Unit . . . . . . . . . . . . . . . . . . . . . . . .

8E–9

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–9

Main Data and Specifications  . . . . . . . . . . . .

8E–10

Service Precaution

WARNING:    THIS VEHICLE HAS A
SUPPLEMENTAL RESTRAINT SYSTEM (SRS).
REFER TO THE SRS COMPONENT     AND WIRING
LOCATION VIEW IN ORDER TO DETERMINE
WHETHER YOU ARE PERFORMING SERVICE ON
OR NEAR THE SRS     COMPONENTS OR THE SRS
WIRING. WHEN YOU ARE PERFORMING SERVICE
ON OR NEAR THE SRS COMPONENTS OR THE
SRS WIRING, REFER TO THE SRS SERVICE
INFORMATION. FAILURE TO FOLLOW WARNINGS
COULD RESULT IN POSSIBLE AIR     BAG
DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:    Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after     removal. ISUZU will also call
out the fasteners that require thread lockers or
thread sealant. UNLESS OTHERWISE     SPECIFIED,
do not use supplemental coatings (Paints, greases,
or other corrosion inhibitors) on threaded fasteners
or fastener joint interfaces. Generally, such
coatings adversely affect the fastener torque and
the joint clamping force,     and may damage the
fastener. When you install fasteners, use the correct
tightening sequence and specifications.
Following these instructions can help you avoid
damage to parts and systems.

General Description

The circuit consists of the starter switch, meter
assembly, Vehicle speed sensor, transmission switch,
lighting switch, turn     signal switch, thermo unit, oil
pressure unit, Powertrain Control Module (PCM), fuel
tank unit, 4WD switch, oil pressure switch, parking
brake switch, brake fluid switch, seat belt switch,
illumination controller, multi meter and ambient sensor.

SECTION

8E–2

METER AND GAUGE

Meter Assembly

General Description

The meter assembly has the speedometer, tachometer,
engine coolant temperature gauge, fuel gauge     and
warning/indicator lights. In addition, the meter assembly.

Layout for Meters/Gauges, Warning
Lights, Indicator Lights and
Illumination Lights

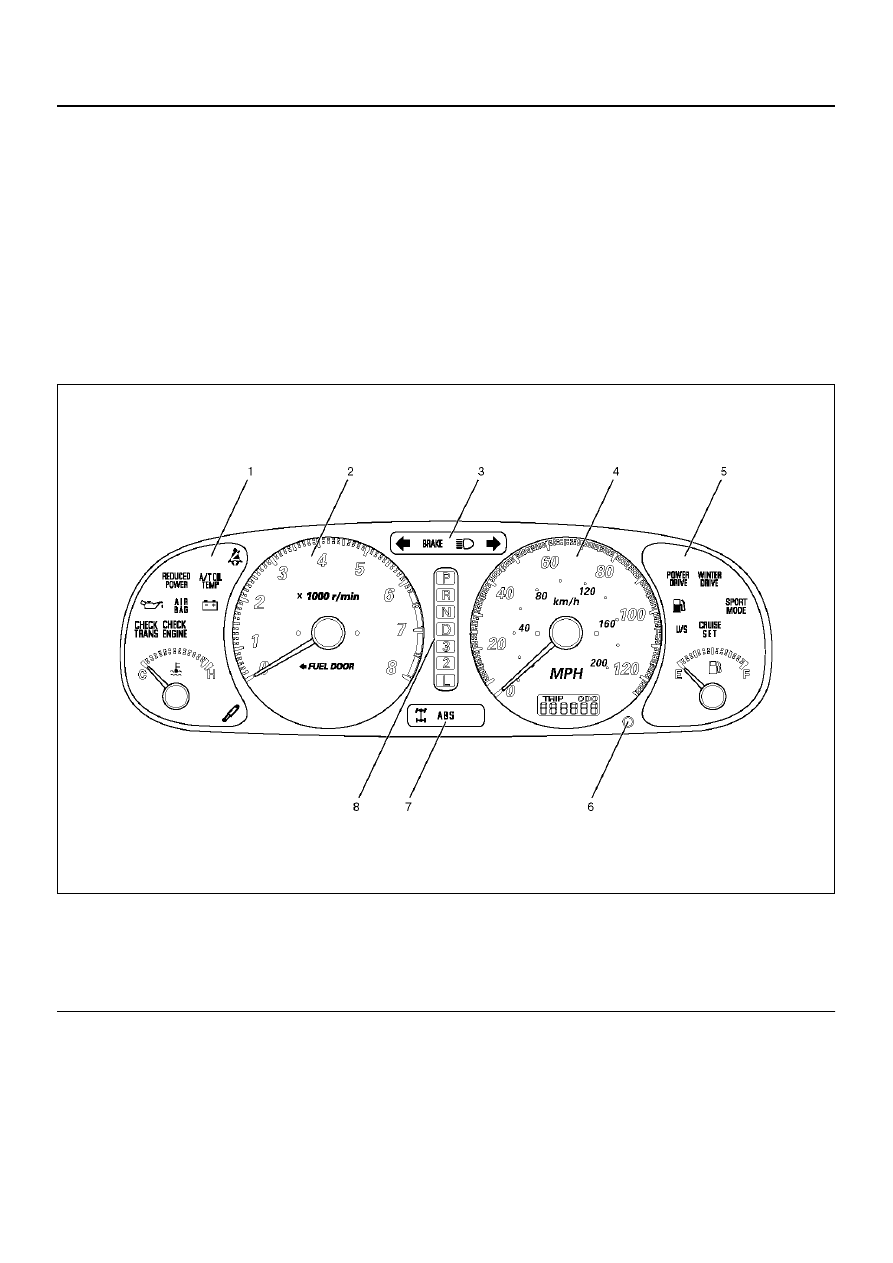

Front View

821RY00052

EndOFCallout

Legend

(1)

Engine Coolant Temperature Gauge

(2)

Tachometer

(3)

Warning Light Lens

(4)

Speedometer

(5)

Fuel Gauge

(6)

Reset Button

(7)

Warning Light Lens

(8)

A/T Shift Indicator

METER AND GAUGE

8E–3

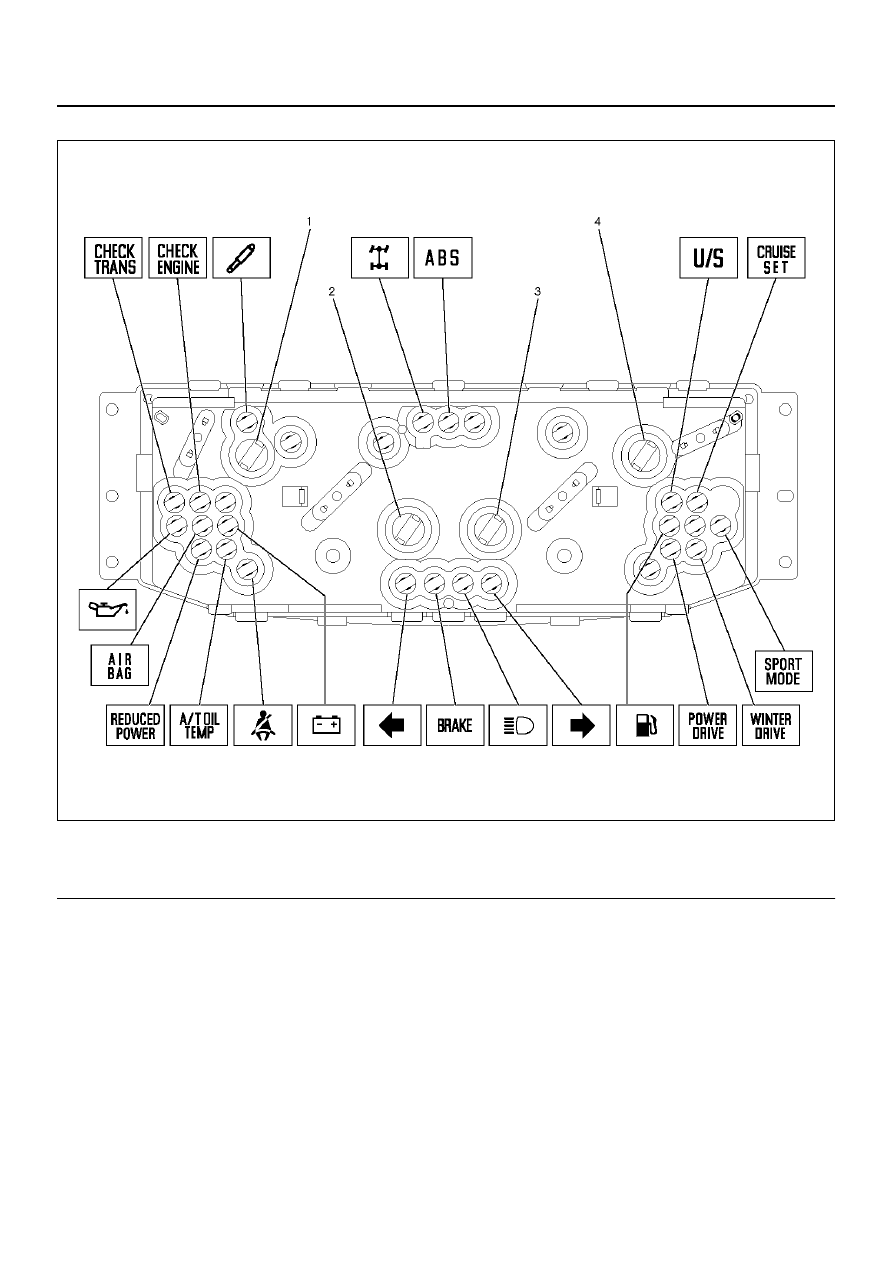

Rear View

821RY00054

EndOFCallout

Legend

(1)

Illumination Light Bulb

(2)

Illumination Light Bulb

(3)

Illumination Light Bulb

(4)

Illumination Light Bulb
