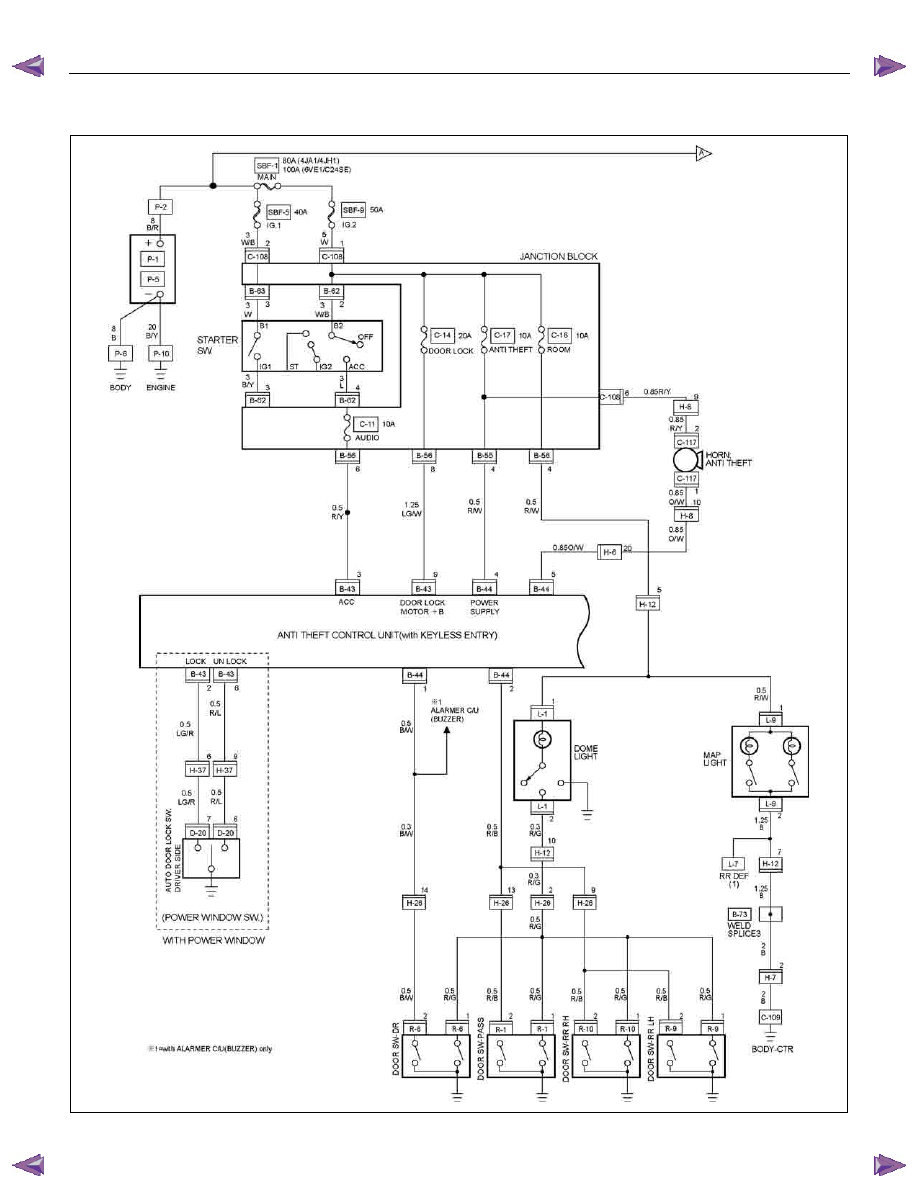

11B-22 ANTITHEFT SYSTEM

C24SE (LHD)







RTW680XF015701

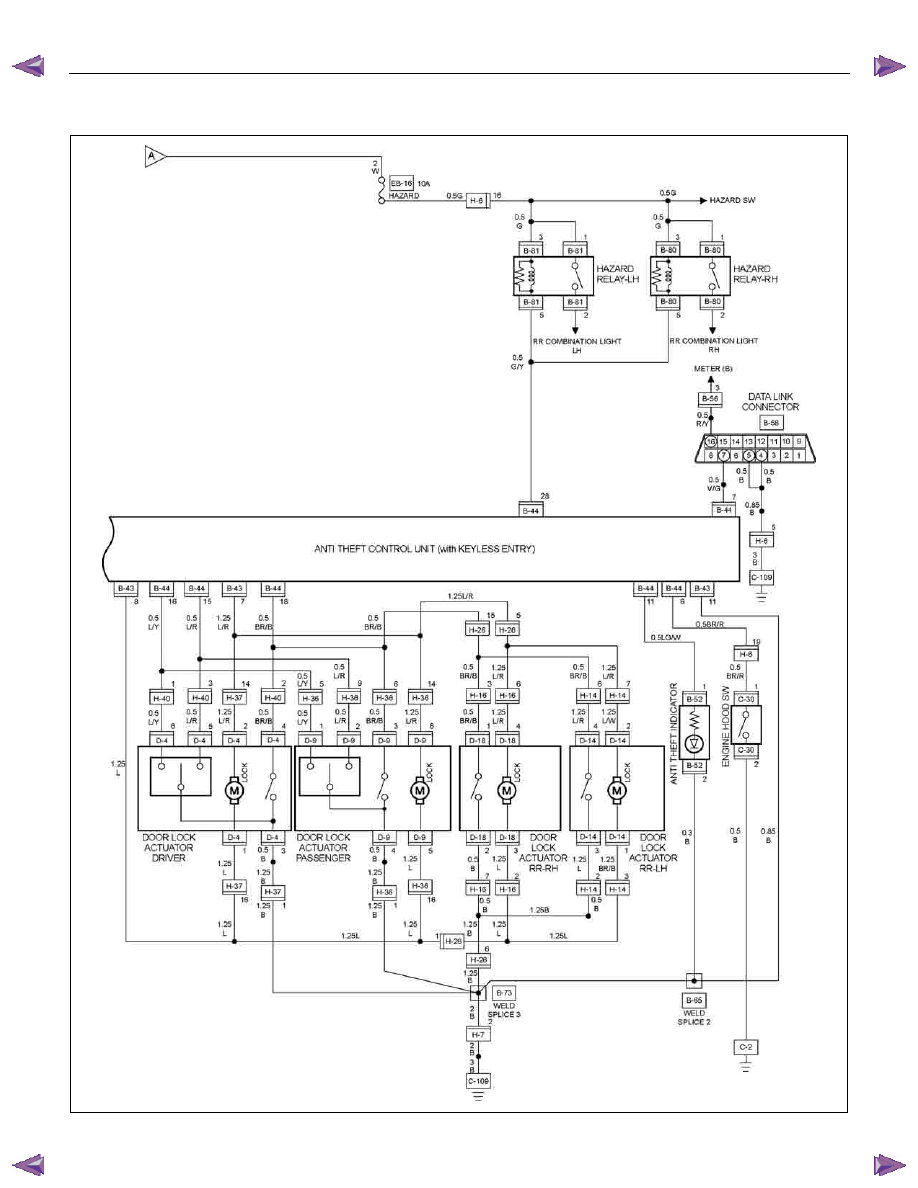

ANTITHEFT SYSTEM 11B-23









RTW680XF015801

11B-24 ANTITHEFT SYSTEM

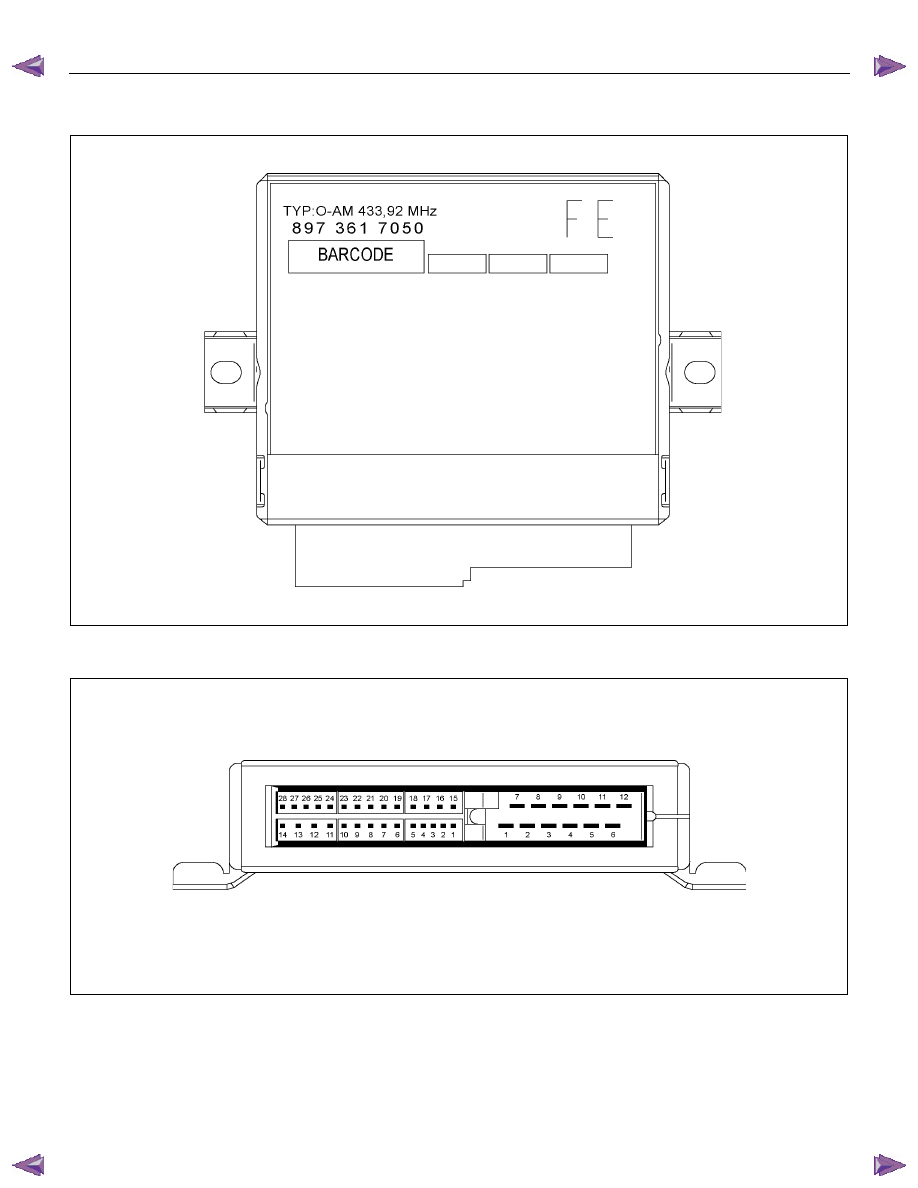

Antitheft control unit (A)





RAA4C0MF000101

Pin-outs





RAA4C0MF000201



ANTITHEFT SYSTEM 11B-25

Pin-Assignment

No.

Pin Assignment 28 PIN

1

Contact switch driver door

2

Contact switch  doors

3 —
4

Power supply antitheft

5 horn
6

Contact switch engine compartment

7 Diagnosis
8 —
9 —

10 —
11 Status

LED

12 —
13 —
14 —
15

Lock driver side door lock cylinder

16

Unlock driver side door lock cylinder

17 —
18

Micro Switch, lock / unlock door lock motor

19 —
20 —
21 —
22 —
23 —
24 —
25 —
26 —
27 —
28 Flasher

control



No.

Pin Assignment 12 PIN

1 —
2 —
3 Key

in

4 —
5 —
6

Micro Switch, unlock, auto door lock

7

Lock, locking motors

8

Unlock, locking motors

9

Power supply locking motors

10 —
11 Ground
12 —
