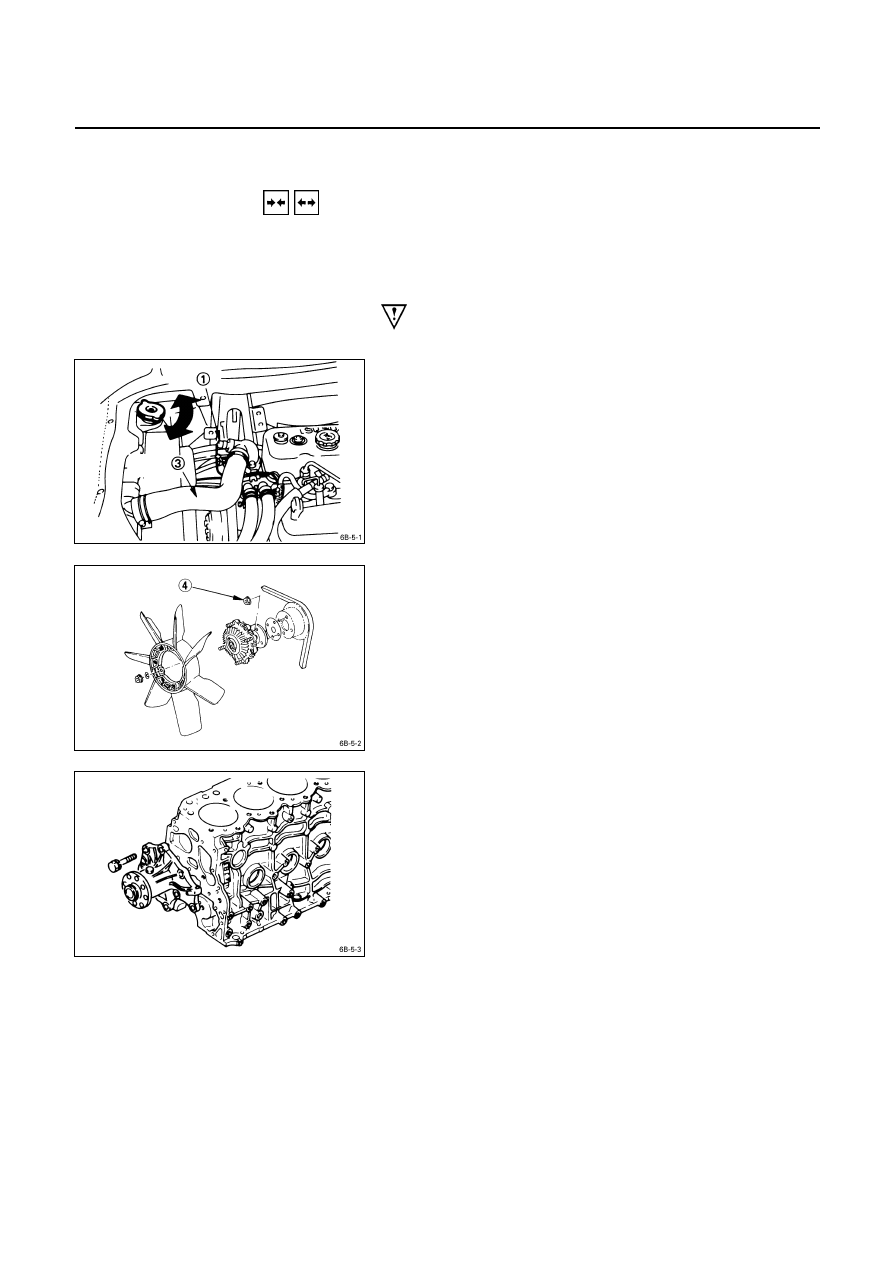

ENGINE COOLING   6B – 7



WATER PUMP



 REMOVAL AND INSTALLATION

Read this Section carefully before performing any removal and installation procedure. This Section gives you
important points as well as the order of operation. Be sure that you understand everything in this Section before you
begin.




Important Operations - Removal











Radiator Upper Hose

1.  Disconnect the wiring harness

Q

.

2.  Partially drain the engine coolant.
3.  Remove the radiator upper hose

S

.











Fan and Fan Clutch

1.  Loosen the fan clutch nuts

T

.

2.  Remove the fan together with the fan clutch.

Take care not to damage the radiator core.











Water Pump

1.  Remove the water pump bolts.
2.  Remove the water pump.



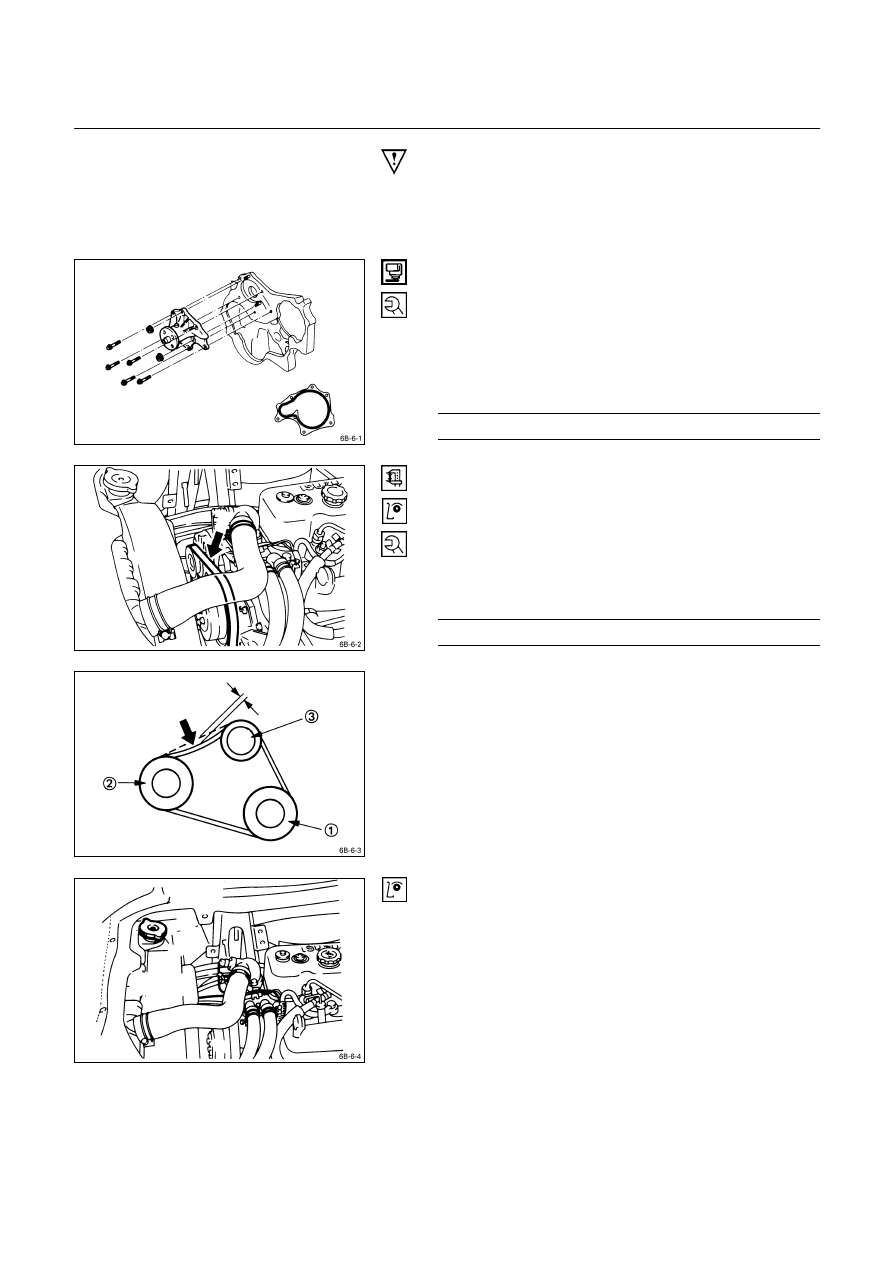

6B – 8  ENGINE COOLING





Important Operations – Installation

Follow the removal procedure in the reverse order to
perform the installation procedure. Pay careful attention to
the important points during the installation procedure.











Water Pump

1)  Apply the recommended liquid gasket or its equivalent

to the water pump at the position shown in the
illustration.
Do not apply an excessive amount of liquid gasket.

2)  Tighten the water pump bolts to the specified torque.
Water Pump Bolt Torque

kg·m (lb.ft/N·m)

2.0

± 0.5 (14.5 ± 3.6/19.6 ± 4.9)





















Cooling Fan Drive Belt

1.  Install the cooling fan drive belt.
2.  Apply tension to the cooling fan drive belt by moving

the generator .

3.  Apply a force of 10 kg (22 lb/98 N) to the drive belt

mid-portion to check the drive belt deflection.

Cooling Fan Drive Belt Deflection

mm (in)

10 (0.4)



Q

 Crankshaft damper pulley

R

 Generator pulley

S

Cooling fan drive pulley

4.  Tighten the remaining water pump bolt to the specified

torque.









Radiator Upper Hose

Heater Hose

1.  Connect the radiator upper hose to the water outlet

pipe.

2.  Replenish the engine coolant.
3.  Make sure the wiring harness is properly connected.
4.  Start the engine and allow it to warm up.
5.  Check the temperature gauge operation.

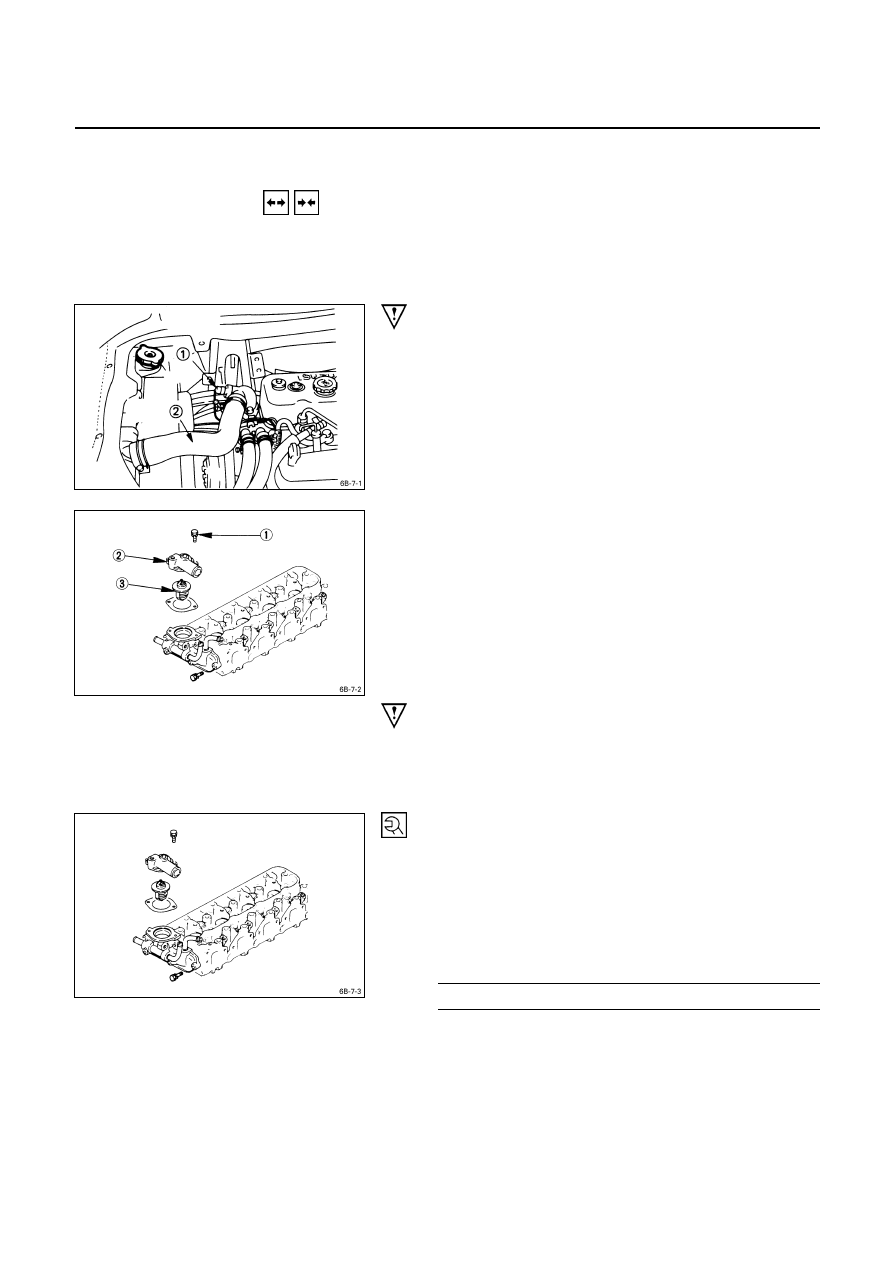

ENGINE COOLING   6B – 9



THERMOSTAT



 REMOVAL AND INSTALLATION

Read this Section carefully before performing any removal and installation procedure. This Section gives you
important points as well as the order of operation. Be sure that you understand everything in this Section before you
begin.




Important Operations – Removal

Radiator Upper Hose

1.  Disconnect the wiring harness

Q

.

2.  Partially drain the engine coolant.
3.  Disconnect the radiator upper hose

R

.

































Water Outlet Pipe

Thermostat

1.  Loosen the water outlet pipe bolt

Q

.

2.  Remove the water outlet pipe

R

.

3. Remove

the

thermostat

S

from the thermostat

housing.
Take care not to damage the thermostat.



Important Operations – Installation

Follow the removal procedure in the reverse order to
perform the installation procedure. Pay careful attention to
the important points during the installation procedure.









Thermostat

Water Outlet Pipe

1.  Install the thermostat to the thermostat housing.
2.  Install the water outlet pipe with the gasket to the

thermostat housing.

3.  Tighten the outlet pipe to the specified torque.
Outlet Pipe Bolt Torque

kg·m (lb.ft/N·m)

1.9

± 0.5 (13.7 ± 3.6/18.6 ± 4.9)

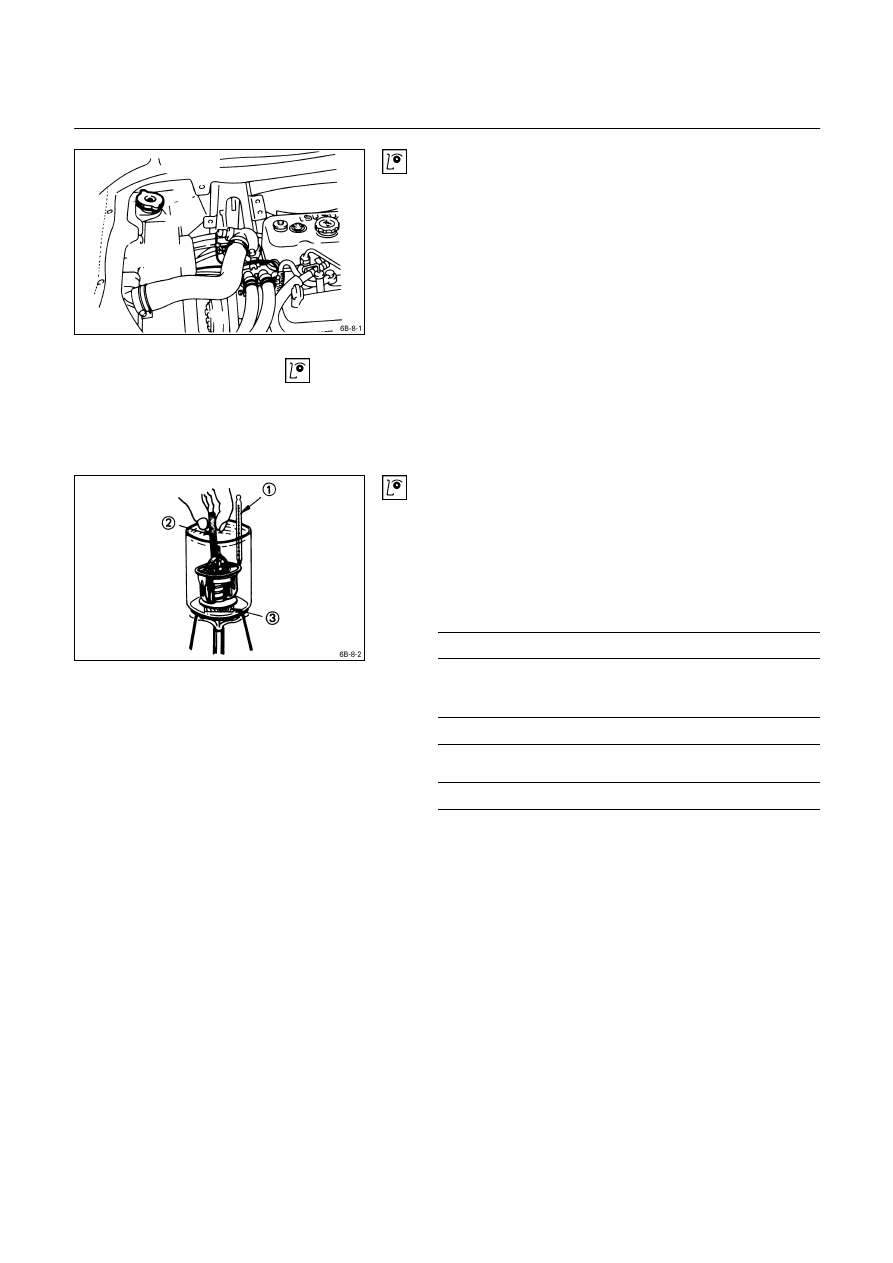

6B – 10  ENGINE COOLING





Radiator Upper Hose

1.  Connect the radiator upper hose to the water outlet

pipe.

2.  Replenish the engine coolant.
3.  Make sure the wiring harness is properly connected.
4.  Start the engine and allow it to warm up.
5.  Check the temperature gauge operation.



 INSPECTION AND REPAIR

Make the necessary adjustments, repairs, and part replacements if excessive wear or damage is discovered during
inspection.





Operating Test

1.  Completely submerge the thermostat in water.
2. Heat

the

water.

Stir the water constantly to avoid direct heat being
applied to the thermostat.

3.  Check the thermostat initial opening temperature.
Thermostat Initial Opening Temperature

°C (°F)

82 (180)



4.  Check the thermostat full opening temperature.
Thermostat Full Opening Temperature

°C (°F)

95 (203)



Valve Lift At Fully Open Position

mm (in)

9.5 (0.37)



Q

 Thermometer

R

 Agitating rod

S

 Wooden piece
