6A – 54  ENGINE MECHANICAL

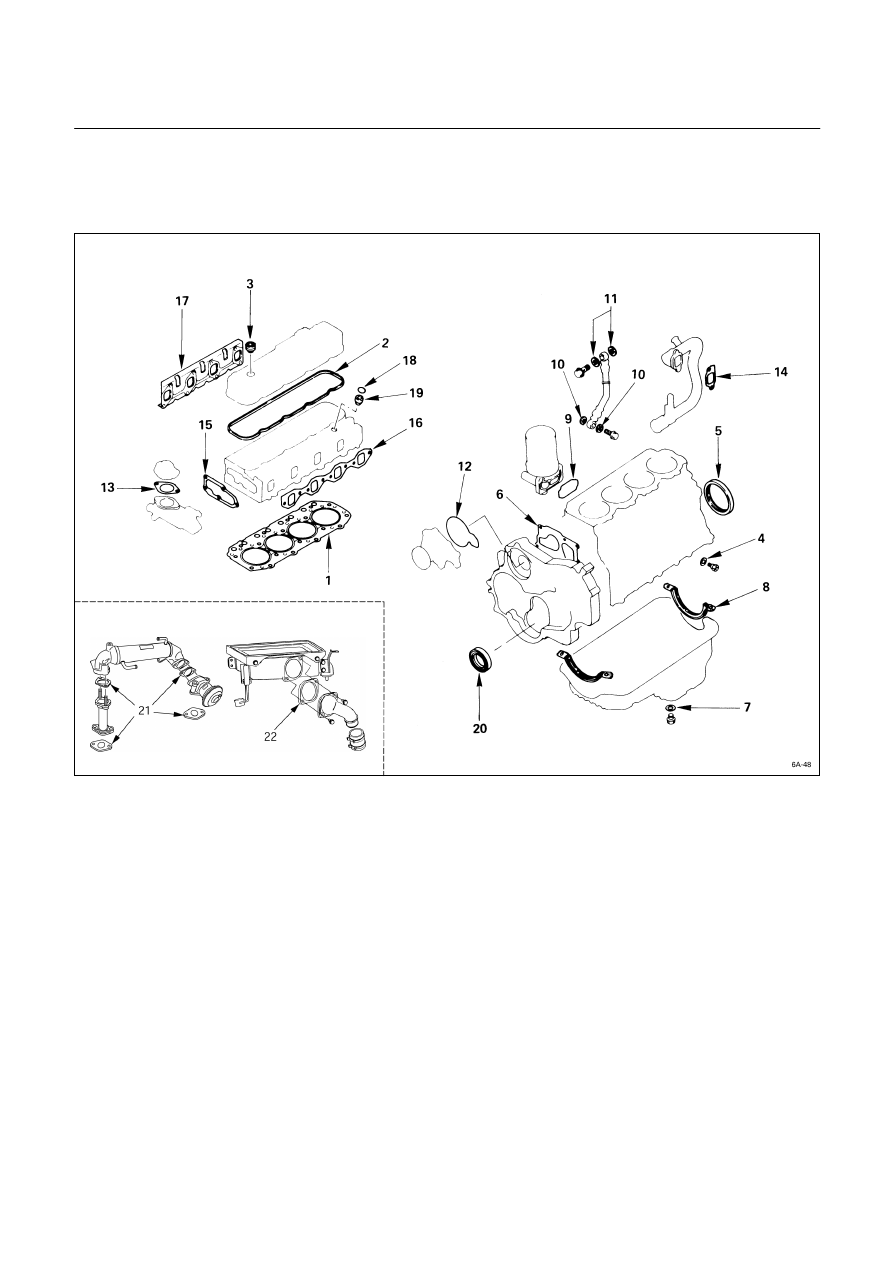

ENGINE REPAIR KIT

All of the numbered parts listed below are included in the Engine Repair Kit.
The gaskets marked with an asterisk (*) are also included in the Top Overhaul Kit.





























 *  1.

Cylinder head gasket





12.

Water pump O-ring

 *  2.

Head cover gasket



*

13.

Water outlet pipe gasket

 *  3.

Head cover cap nut gasket



*

14.

Intake pipe gasket

   4.

Drain cock gasket





15.

Thermostat housing gasket

   5.

Crankshaft rear oil seal



*

16.

Intake manifold gasket

   6.

Gear case gasket



*

17.

Exhaust manifold gasket

   7.

Oil pan drain plug gasket



*

18.

Nozzle holder O-ring

   8.

Oil pan gasket



*

19.

Nozzle holder gasket

   9.

Oil filter gasket





20.

Crankshaft front oil seal

  10.

Joint bolt gasket





21.

EGR Cooler gasket (4JA1TC
only)





11.

Vacuum pump gasket





22.

Inter cooler outlet pipe gasket
(4JA1TC, 4JH1TC only)



ENGINE MECHANICAL   6A – 55



ENGINE OVERHAUL

 REMOVAL

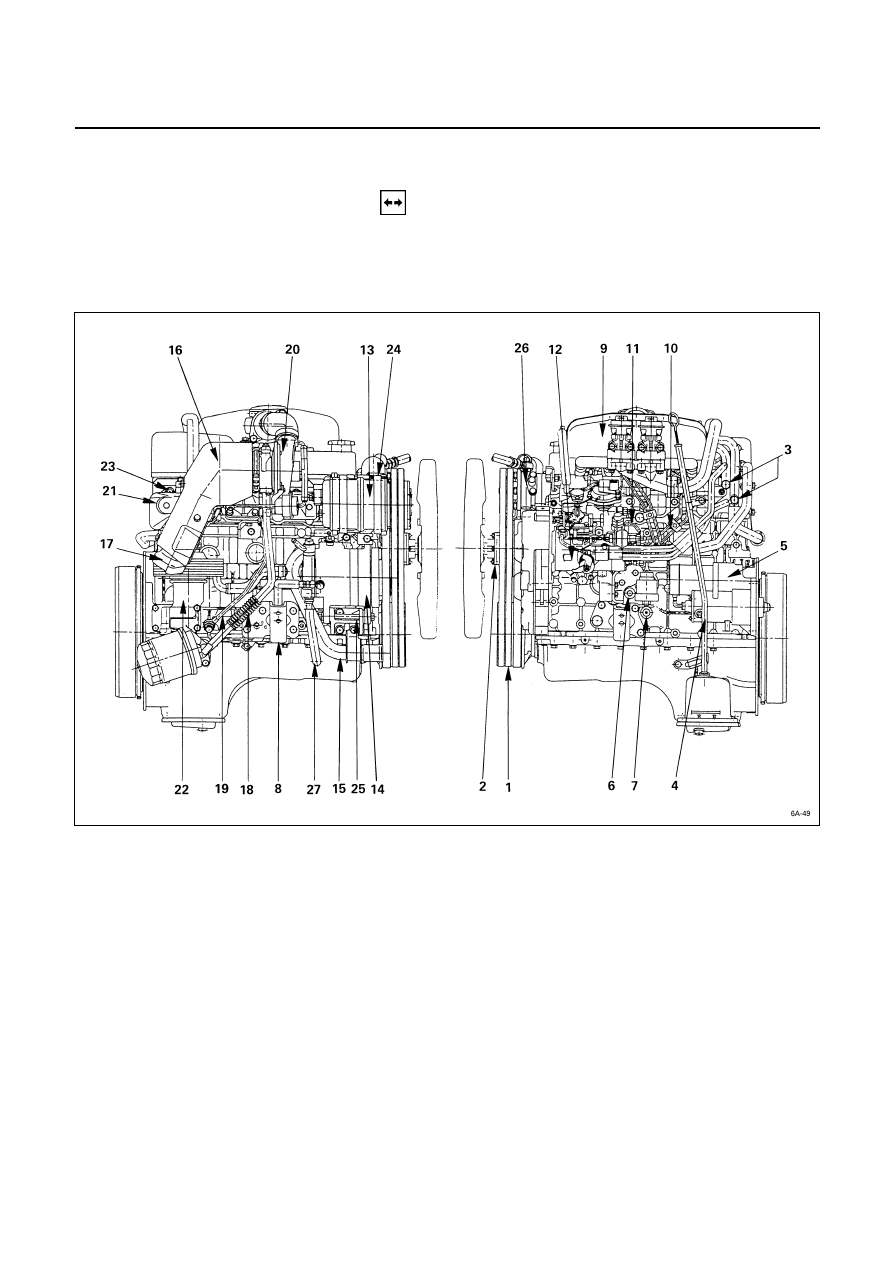

EXTERNAL PARTS

These removal steps are based on the 4JB1T engine.
The triangle (

J

) mark indicates the important operations.






























Removal Steps







   1.

Cooling fan drive belt





16.

Turbocharger heat protector

   2.

Cooling fan pulley





17.

Exhaust adaptor

   3.

Heater pipe (rear side)





18.

Turbocharger oil return pipe

   4.

Oil level gauge and guide tube





19.

Turbocharger oil feed pipe

   5.

Starter motor



J

 20.  Turbocharger

   6.

Water drain cock





21.

Exhaust manifold heat protector

   7.

Oil pressure warning switch and





22.

Oil cooler with Oil filter



nipple

  23.

Exhaust

manifold

   8.

Engine mounting bracket





24.

Compressor bracket



J

 9.

Intake manifold





25.

Generator bracket



J

 10.

Fuel injection pipe with clip





26.

Power steering oil pump

  11.

Fuel leak off pipe





27.

Vacuum pipe

  12.

Injection pump







  13.

Compressor









14.

Generator and adjusting plate











15.

Water inlet pipe







6A – 56  ENGINE MECHANICAL

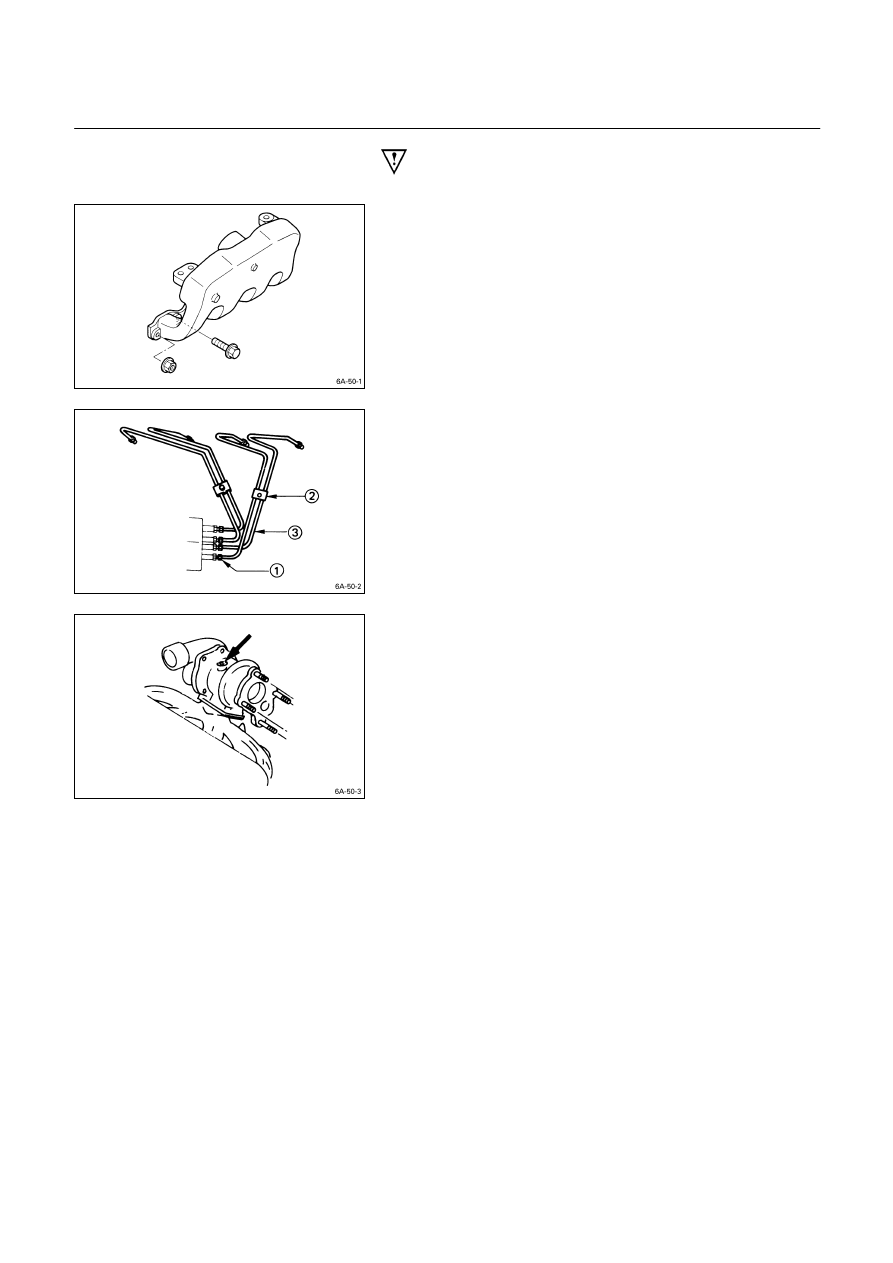

Important Operations











9. Intake

Manifold

1)  Disconnect the PCV hose from the cylinder head

cover.

2)  Disconnect the intake duct and intake rubber hose

from the turbocharger.

3)  Remove the upper intake manifold the lower intake

manifold with intake duct, and the PCV hose.











10.  Fuel Injection Pipe with Clip

1)  Loosen the injection pipe sleeve nuts at the delivery

valve side

Q

 and injection nozzle side.

Do not apply excessive force to the injection pipes.

2)  Loosen the injection pipe clips

R

.

3)  Remove the injection pipes

S

.

Note:
Plug the delivery holder ports with the shipping caps
to prevent the entry of foreign material.











20. Turbocharger

Plug the turbocharger body oil ports after removing the
turbocharger assembly to prevent the entry of foreign
material.

ENGINE MECHANICAL   6A – 57

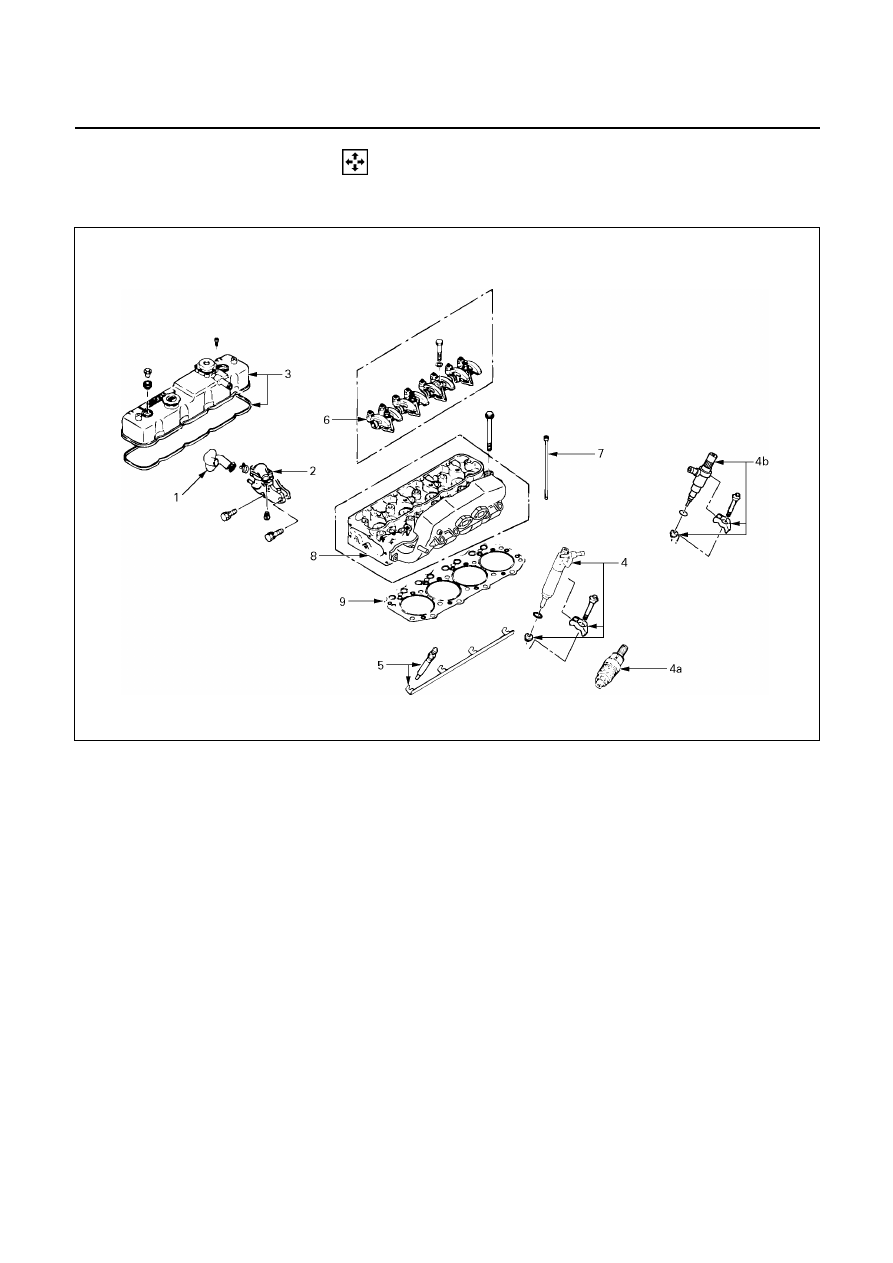

 INTERNAL PARTS

MAJOR COMPONENTS






























Disassembly Steps-1







   1.

Water bypass pipe





5.

Glow plug and glow plug

   2.

Thermostat housing with thermo





connector



switch



J

 6.

Rocker arm shaft and rocker

   3.

Cylinder head cover





arm



J

 4.

Injection nozzle and Injection





7.

Push rod



nozzle

holder



J

 8.

Cylinder head





4a.  Injection nozzle (4JG2T)





9.

Cylinder head gasket





4b.  Injection nozzle and Injection











Nozzle holder (4JA1TC, 4JH1TC)







025L200001
