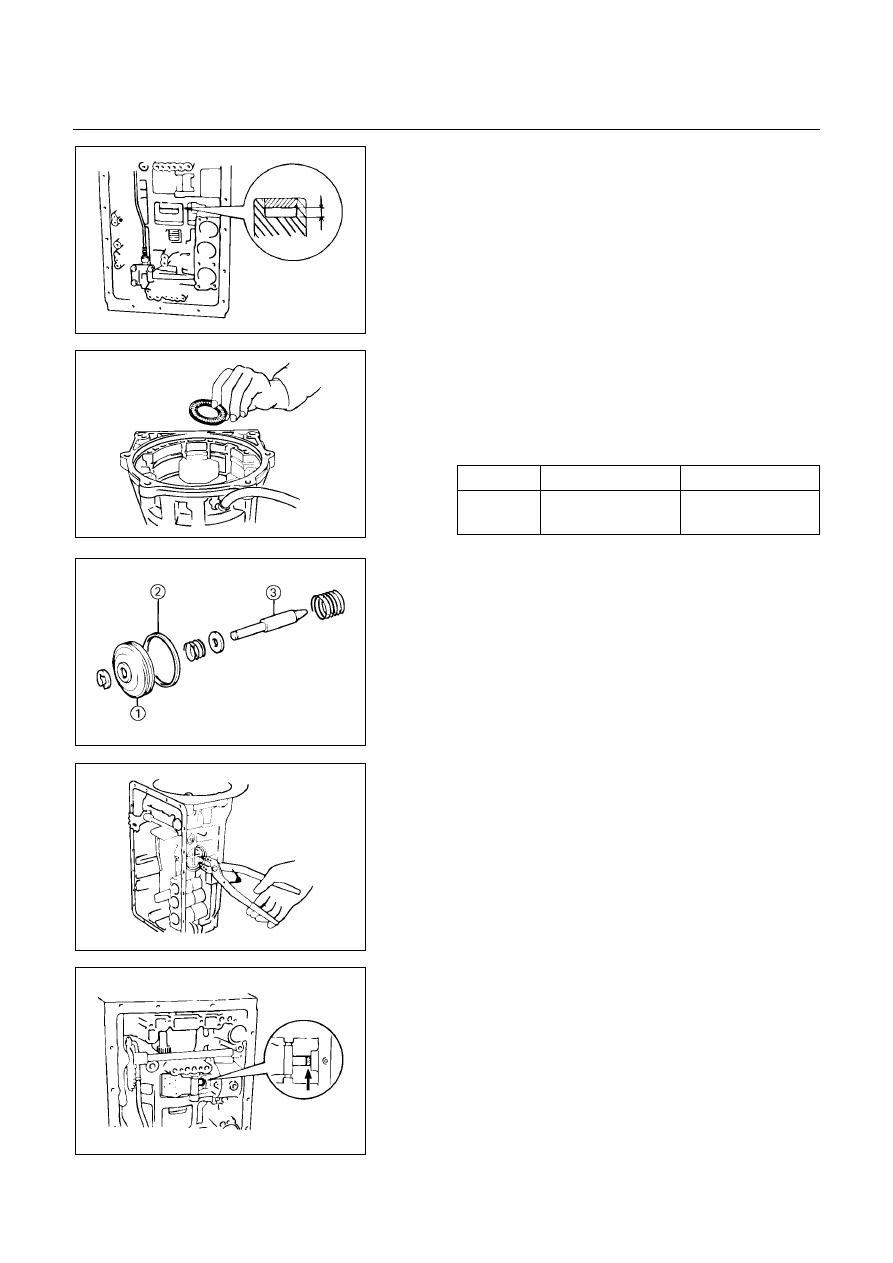

7A-124  AUTOMATIC TRANSMISSION (AW30-40LE)



248RY00024



Using vernier calipers, measure the distance between
the sun gear input drum and direct clutch drum as
shown in the figure.
Height: 9.8 – 11.8 mm (0.386 – 0.465 in)
If the values are nonstandard, check for an improper
installation.

Coat the assembled bearing and race with petroleum
jelly and install it onto the forward clutch.

Assembled bearing and race diameter
(Reference)



Inside

Outside

 Bearing

and race

33.7 mm (1.327 in)  47.8 mm (1.882 in)



248RY00025







248RY00026



19. Second coast brake piston assembly

Coat the oil seal ring with ATF and install it to the
second coast brake piston.
Install the washer, spring and piston to the piston rod.
Install the E-ring.

①: Second coast brake piston

②: Oil seal

③: Piston rod



248RY00027



20. Snap ring

Coat two new oil seals with ATF and install them to the
piston cover.
Install the spring, second coast brake piston assembly
and piston cover to the transmission case.
Using snap ring pliers, install the snap ring.



248RY00005



Check piston stroke of second coast brake

Place a mark on the second coast brake piston rod as
shown in the figure.

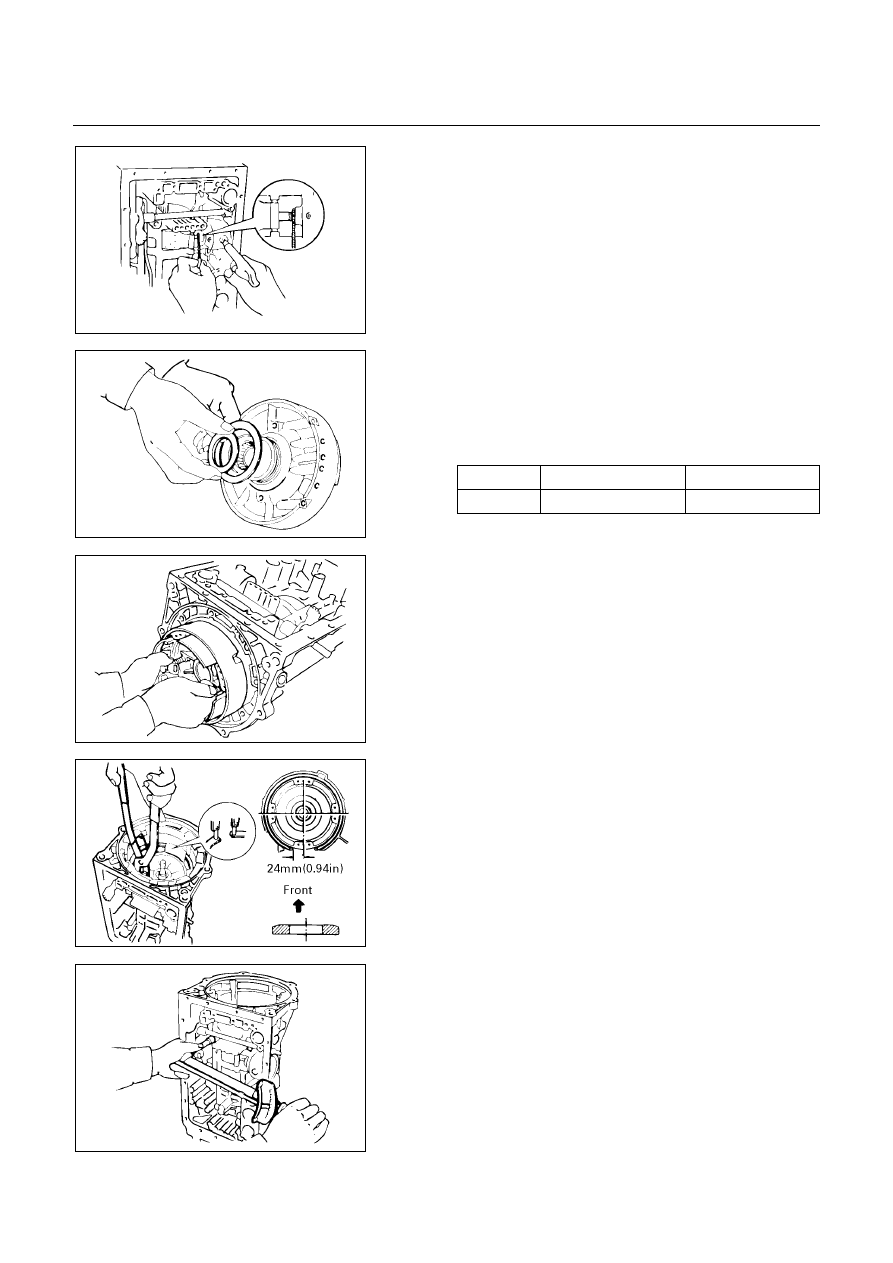

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-125



248RY00004



Using wire gauge, measure the stroke by applying the
compressed air (390 – 780 kPa, 4 – 8 kg/cm

2

 or 57 –

114 psi) as shown in the figure.
Piston stroke: 1.5 – 3.0 mm (0.059 – 0.118 in)
If the values are nonstandard, check for an improper
installation.

21. Race

Coat the race with petroleum jelly and install it onto the
overdrive support assembly.

Race diameter (Reference)



Inside

Outside



Race

36.8 mm (1.449 in)  50.9 mm (2.004 in)



252RY00007







252RY00005



22. OD support

Aim the bolt and oil holes of the overdrive support
toward the valve hole side, and align them with the bolt
hole of the transmission case and insert.



252RY00008



23. Snap ring

Using snap ring pliers, install the snap ring as shown in
the figure.



252RY00004



Install and tighten the two bolts.
Torque: 25 N････m (2.6 kg････m/19 Ib････ft)

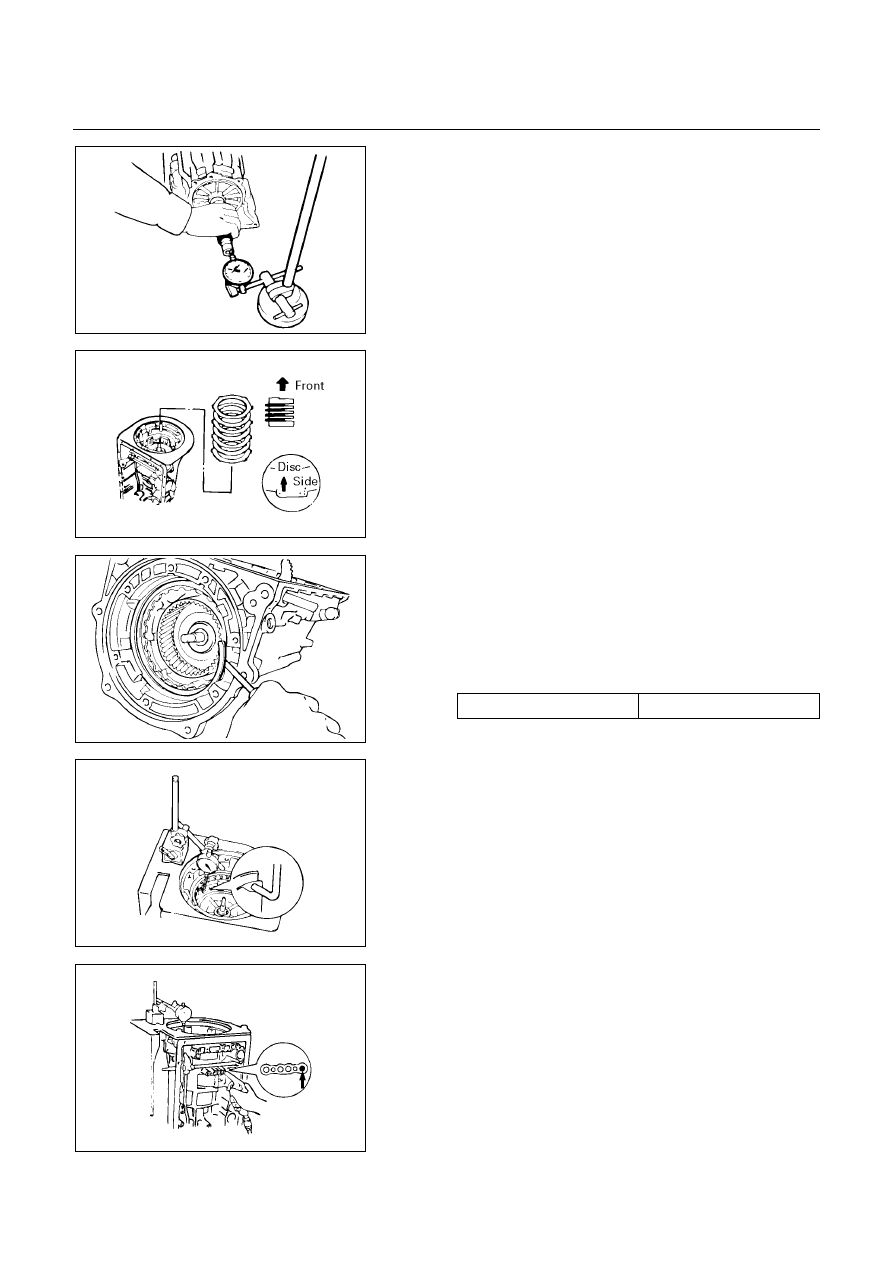

7A-126  AUTOMATIC TRANSMISSION (AW30-40LE)



247RY00020



Check end of output shaft

Using a dial indicator, measure the end play of the
output shaft by hand.
End play: 0.27 – 0.86 mm (0.0106 – 0.0339 in)



252RY00009



24. Flange, plate and disc

Install the (flat ring) 4.0 mm (0.157 in) thick flange with
the rounded edge side of the flange facing the disc.
Alternately install three discs and two plates. (Disc first)

25. Snap ring

Install the (stepped ring) flange with the flat side of the
flange facing the disc.
Install the snap ring.

Snap ring (Reference)



Inside diameter

182.5 mm (7.19 in)



246RY00001







252RY00003



Check piston stroke of overdrive brake

Place a dial indicator onto the overdrive brake piston as
shown in the figure.



244RY00001



Measure the stroke by applying and releasing the
compressed air (390 – 780 kPa, 4 – 8 kg/cm

2

 or 57 –

114 psi) as shown in the figure.
Piston stroke: 1.40 – 1.70 mm (0.0551 – 0.0669 in)
If the values are nonstandard, check for an improper
installation.

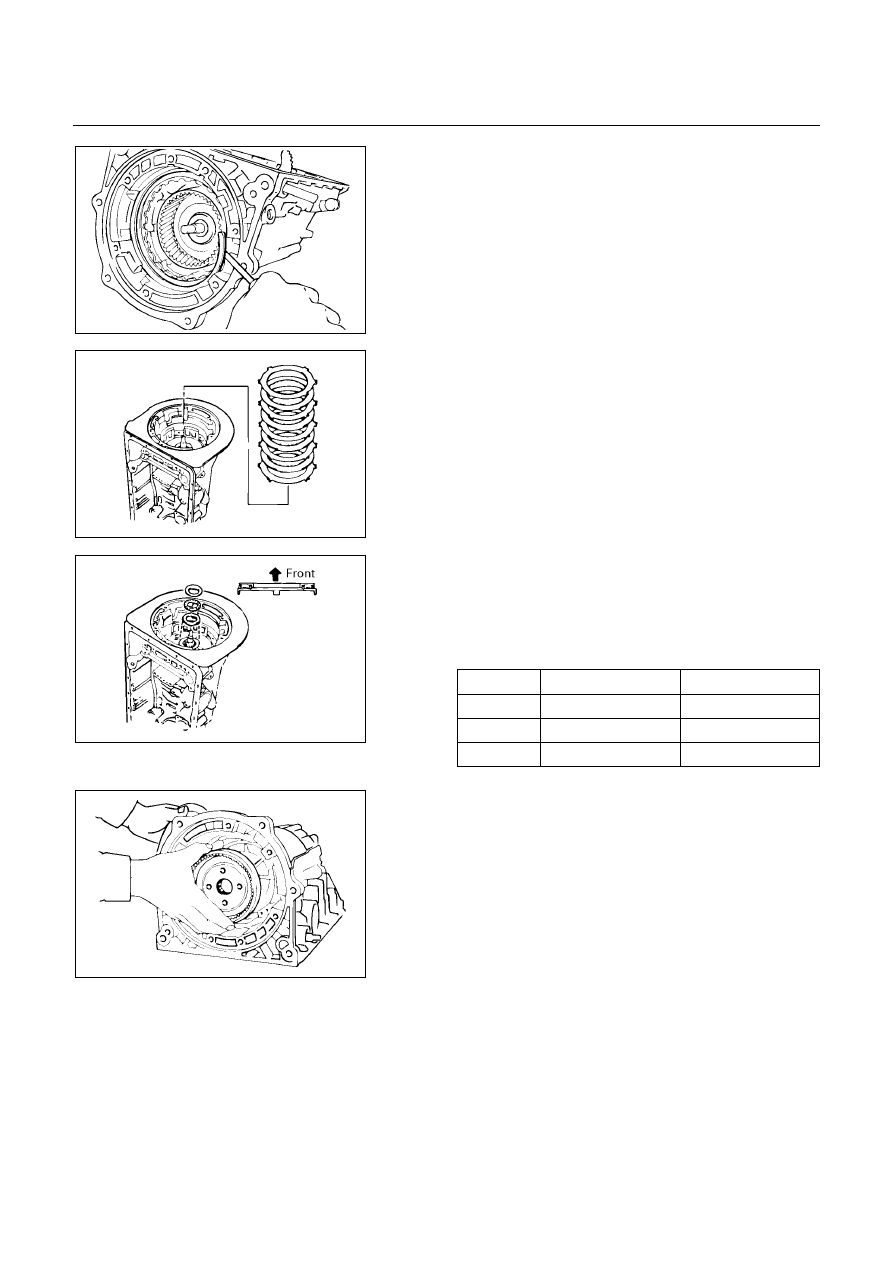

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-127



246RY00001



Remove the snap ring.



246RY00026



Remove two flanges, four plates and four discs.

26. Bearing and race

Coat the bearing and races with petroleum jelly and
install them onto the overdrive support.

Bearing and races diameter (Reference)



Inside

Outside



Bearing

36.5 mm (1.437 in)  48.4 mm (1.906 in)



Race (Front) 37.2 mm (1.465 in)  58.8 mm (2.315 in)



Race (Rear) 33.7 mm (1.327 in)  50.1 mm (1.972 in)



252RY00010







252RY00002



27. OD planetary ring gear

Install the overdrive planetary ring gear.
