AUTOMATIC TRANSMISSION (AW30-40LE)  7A-193



252RY00029



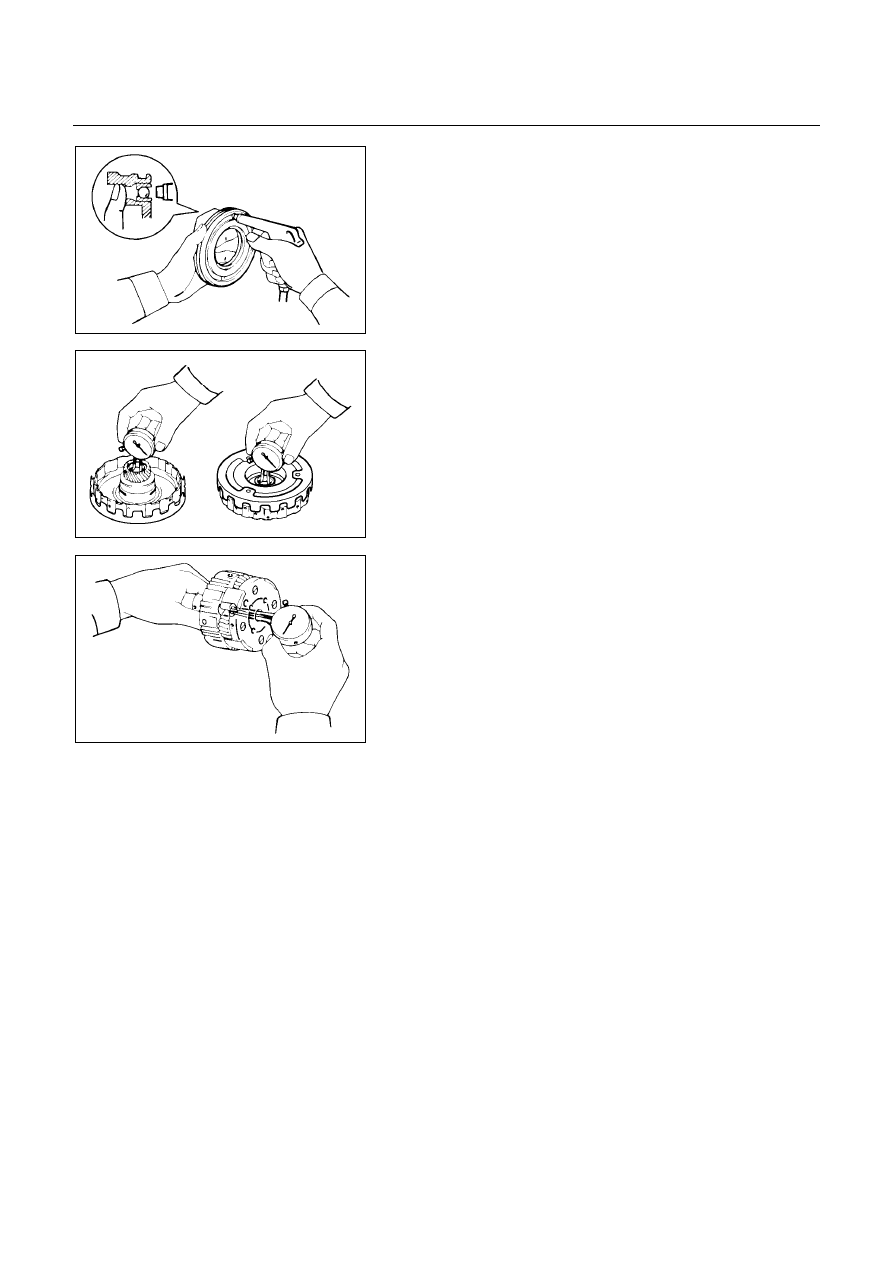

Check OD direct clutch piston

Check that the check ball is free by shaking the piston.
Check that the valve does not leak by applying low-
pressure compressed air.




252L100009



Check OD direct clutch drum bushings

Using a dial indicator, measure the inside diameter of
the OD direct clutch drum bushings.
Maximum inside diameter: 27.11 mm (1.0673 in)
If the inside diameter is greater than the maximum,
replace the OD direct clutch drum.



252RY00031



Check OD planetary gear bushing

Using a dial indicator, measure the inside diameter of
replace the OD planetary gear bushing.
Maximum inside diameter: 11.27 mm (0.4437 in)
If the inside diameter is greater than the maximum,
replace the OD planetary gear.



7A-194  AUTOMATIC TRANSMISSION (AW30-40LE)

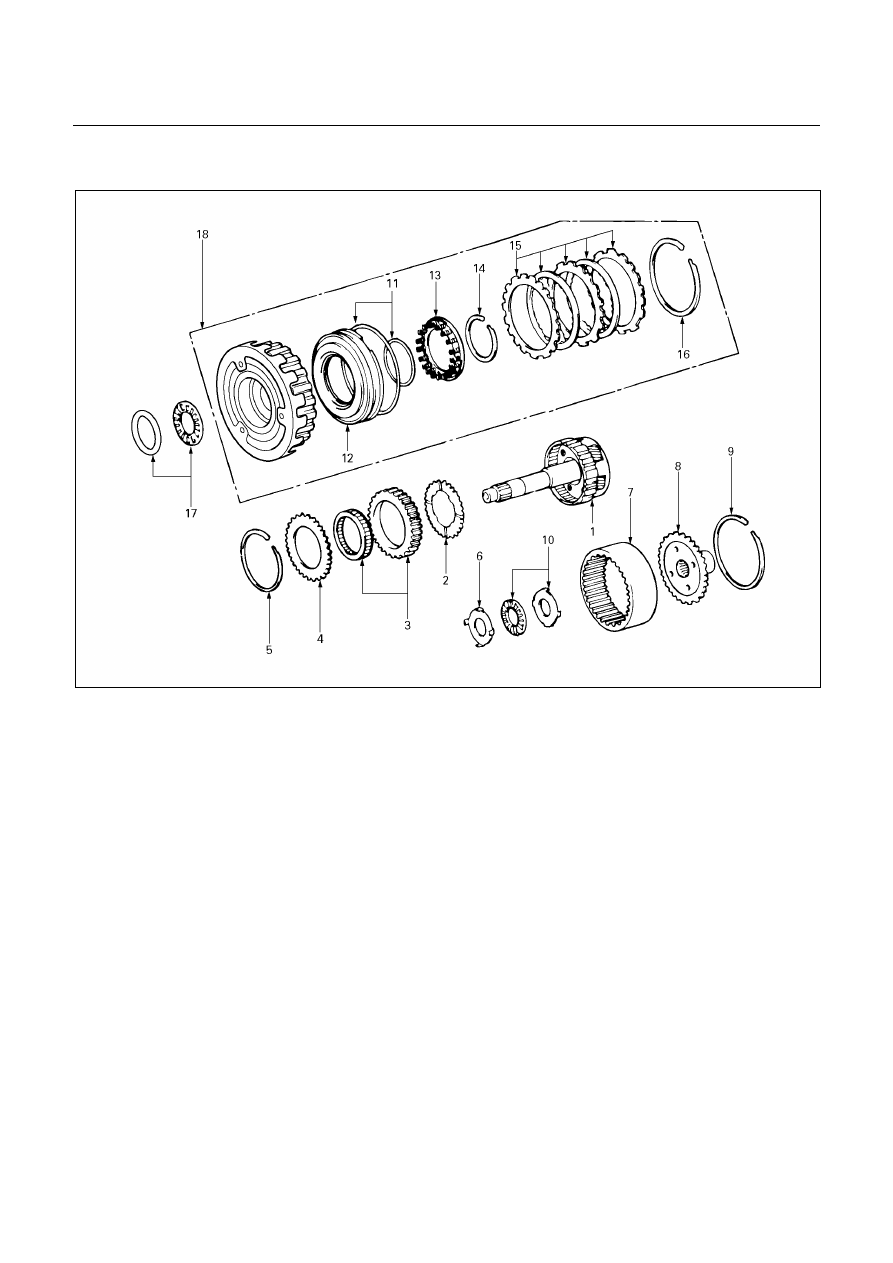

REASSEMBLY





252R200008



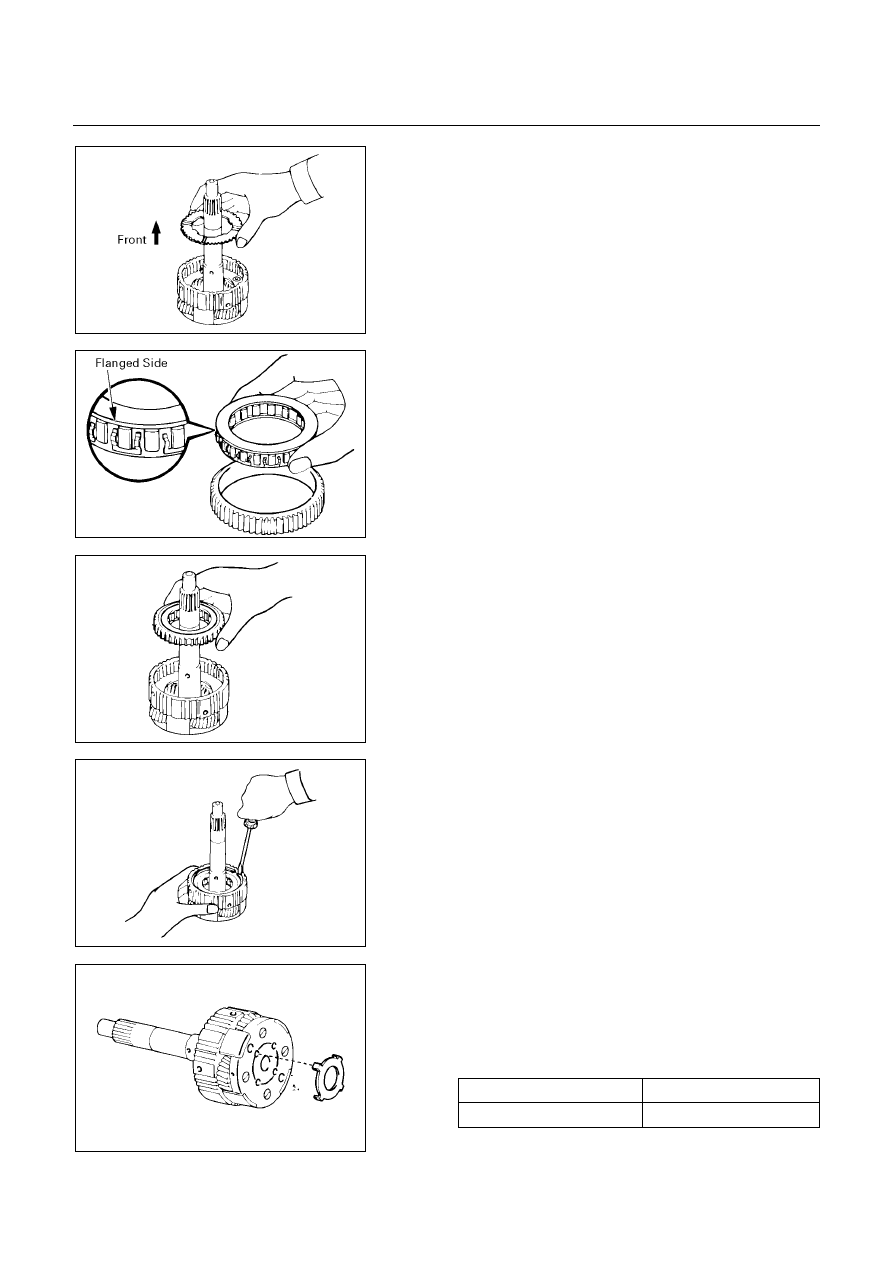

Reassembly steps





1.  OD planetary gear assembly
2. Thrust

washer

3.  OD one-way clutch
4. Retaining

plate

5. Snap

ring

6. Race
7.  OD planetary ring gear
8.  Ring gear flange
9. Snap

ring



10. Thrust bearing
11. O-ring
12.  OD direct clutch piston with O-ring
13.  Piston return spring
14. Snap ring
15.  Flange, disc and plate
16. Snap ring
17. Thrust bearing
18.  OD direct clutch assembly





AUTOMATIC TRANSMISSION (AW30-40LE)  7A-195



252RY00032



Reassembly steps

1.  OD planetary gear assembly
2. Thrust washer

Install the thrust washer to the OD planetary gear,
facing the grooved side upward.




252RY00033



3. OD one-way clutch

Install the one-way clutch into the outer race, with the
flanged side of the one-way clutch facing upward.




252RY00026



Install OD one-way clutch with outer race to overdrive
planetary gear.




252RY00024



4. Retaining plate
5. Snap ring

Install retaining plate, then install snap ring, using a
screwdriver.


6. Race

Coat the race with petroleum jelly and install it to the
planetary gear.

Race diameter (Reference)



Inside diameter

24.7 mm (0.972 in)



Outside diameter

41.8 mm (1.646 in)



252RY00034





7A-196  AUTOMATIC TRANSMISSION (AW30-40LE)



252RY00023



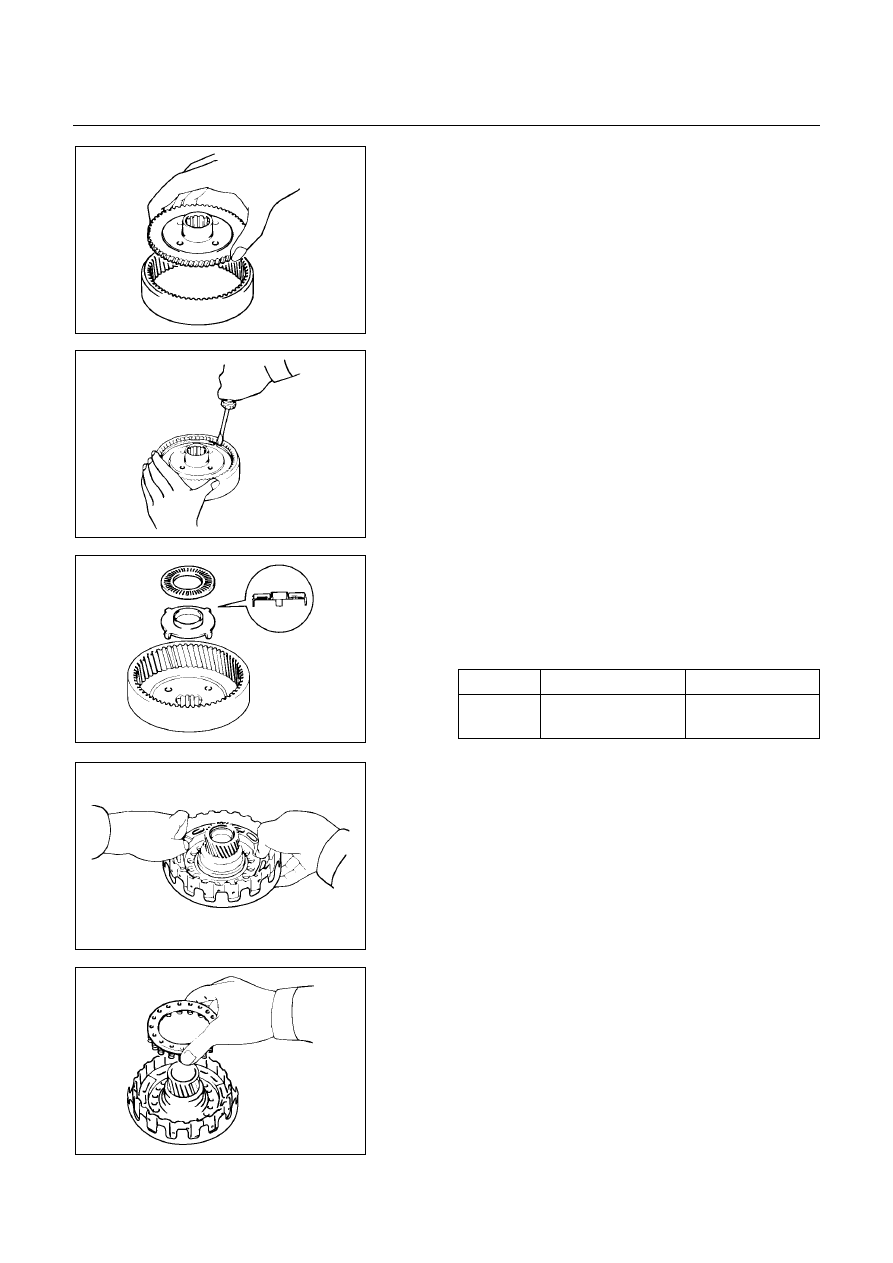

7.  OD planetary ring gear
8. Ring gear flange

Install ring gear flange to OD planetary ring gear.




252RY00022



9. Snap ring

Install snap ring, using a screwdriver.


10. Thrust bearing

Coat the race and bearing with petroleum jelly and
install them onto the OD planetary ring gear.

Race and bearing diameter (Reference)



Inside

Outside

 Bearing

and race

24.2 mm (0.953 in)  47.8 mm (1.882 in)



252RY00035







252L100011



11. O-ring

Coat new O-rings with ATF and install them on the OD
direct clutch piston.

12. OD direct clutch piston with O-ring

Being careful not to damage the O-rings, press in the
OD direct clutch piston into the clutch drum, using both
hands.




252L100012



13. Piston return spring

Install piston return spring.
