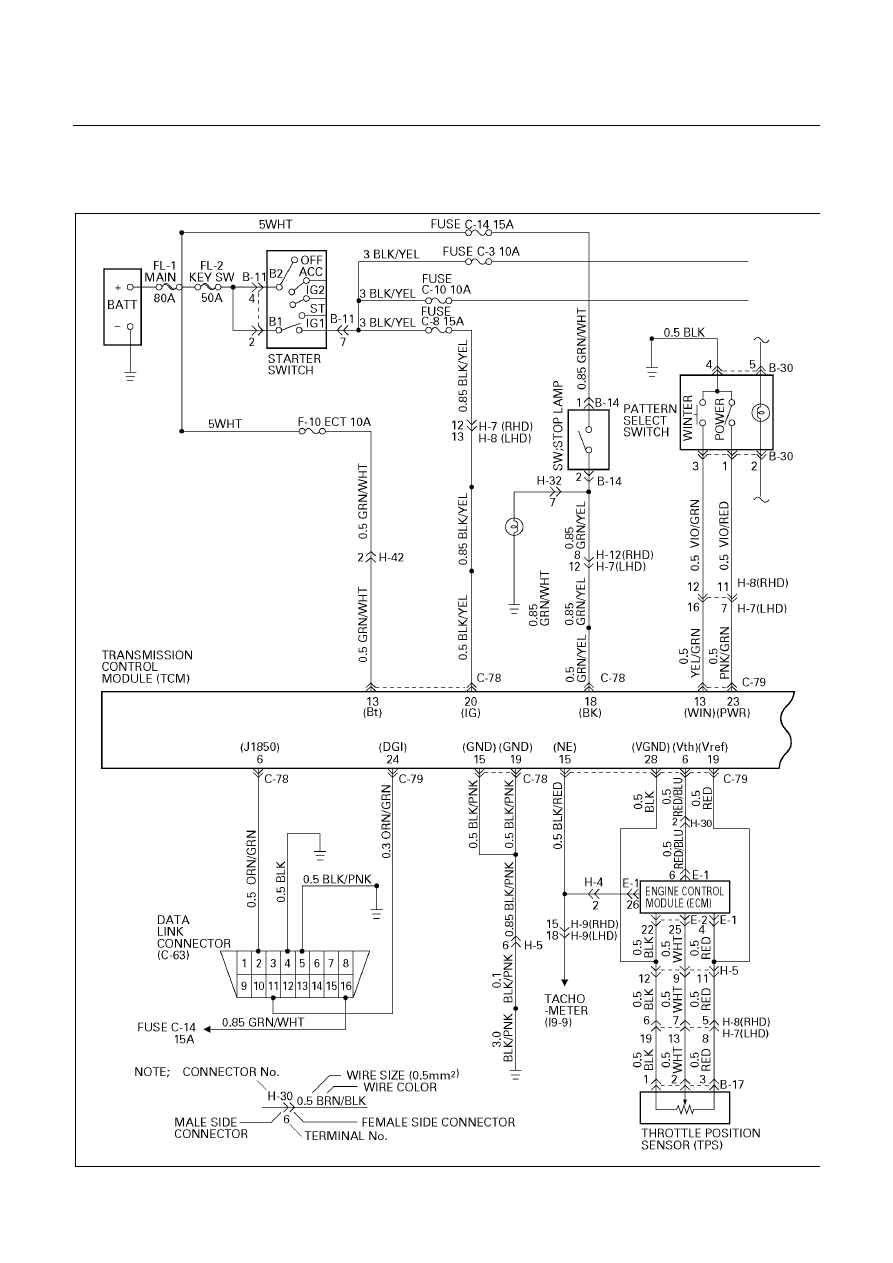

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-81

WIRING DIAGRAM

UBS (For General Export)

D07R200064

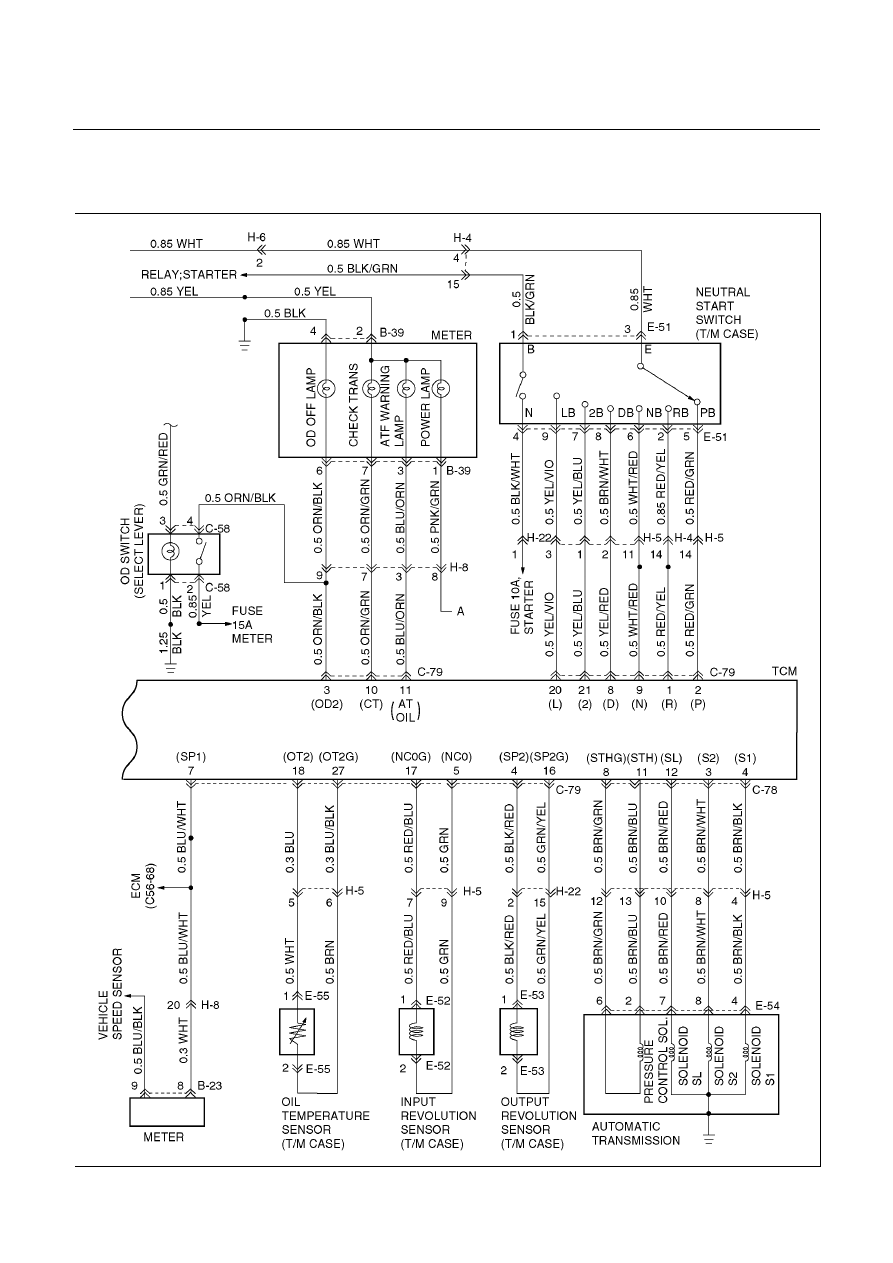

7A-82  AUTOMATIC TRANSMISSION (AW30-40LE)

WIRING DIAGRAM (Cont’d)

UBS (For General Export)

D07R200065

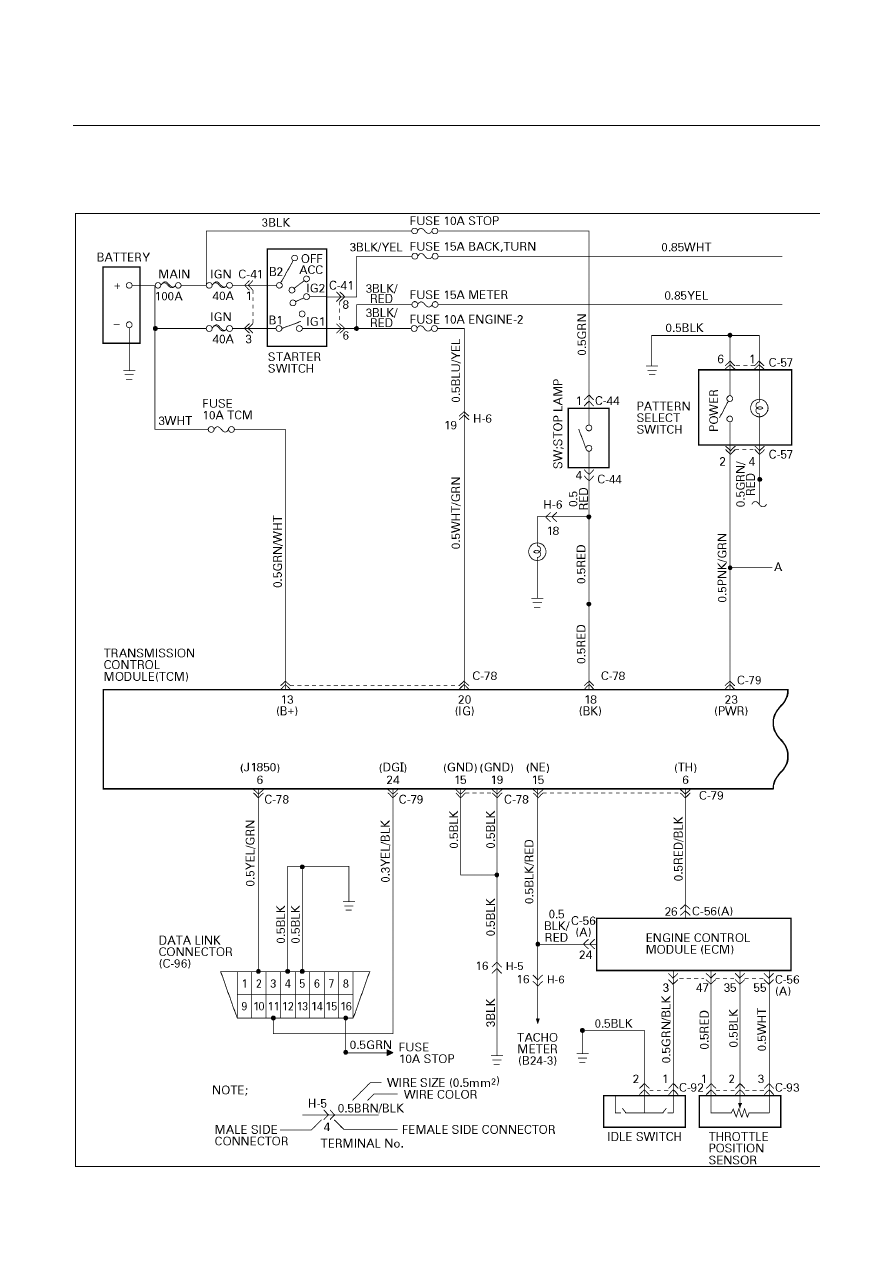

AUTOMATIC TRANSMISSION (AW30-40LE)  7A-83

WIRING DIAGRAM (Cont’d)

TFR/S (For Australia) and TFR (For South Africa)

D07L200009

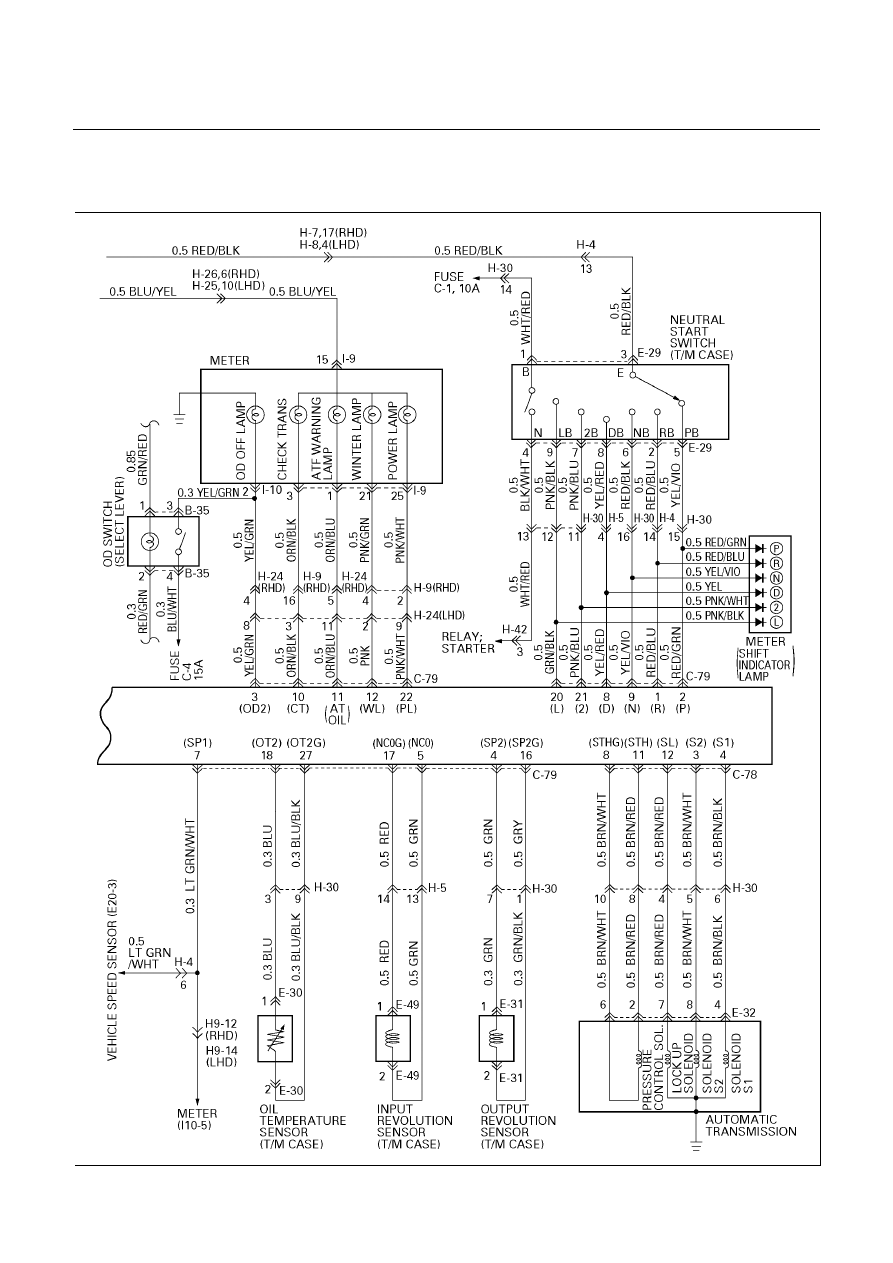

7A-84  AUTOMATIC TRANSMISSION (AW30-40LE)

WIRING DIAGRAM (Cont’d)

TFR/S (For Australia) and TFR (For South Africa)

D07L200010
